Mazda 3 (2003+). Конденсатор автомобиля











Используется конденсатор с дополнительным охлаждением. Это – многопоточный конденсатор, который оборудован элементом дополнительного охлаждения и объединен с приемником/влагоотделителем.





8.5.7 Конденсатор Mazda 3

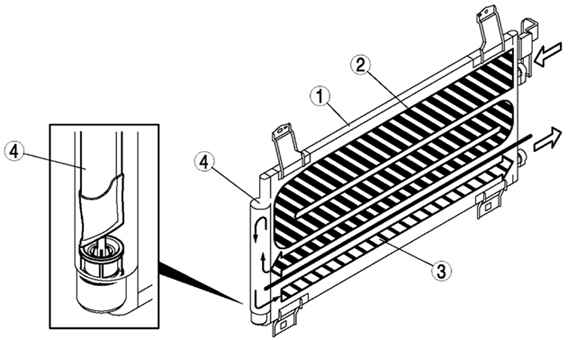

Рис. 8.66. Конденсатор: 1 – конденсатор; 2 – элемент охлаждения; 3 – элемент дополнительного охлаждения; 4 – приемник/влагоотделитель




Конденсатор с дополнительным охлаждением разделяет газовую и жидкую фазы хладагента, первоначально охлажденного в конденсаторе, в приемнике/влагоотделителе, куда хладагент снова возвращается в элемент дополнительного охлаждения и снова охлаждается для ускорения сжижения и улучшения охлаждающей способности.
