Mazda 3 (2003+). Сиденья

Существует три типа сидений:

– сиденье с ручной регулировкой и подъемным механизмом (со стороны водителя);

– сиденье с ручной регулировкой без подъемного механизма (со стороны пассажира);

– сиденье с сервоприводом механизма регулировки.

Сиденье водителя имеет поясничную опору.

Заднее сиденье – складное.

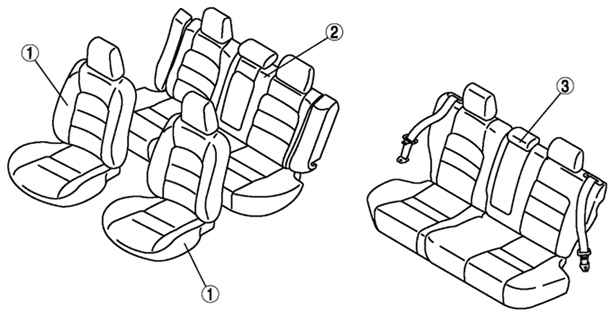

Рис. 8.55. Сиденья автомобиля Мазда 3 2003 года: 1 – переднее сиденье; 2 – заднее сиденье («седан»); 3 – заднее сиденье («хетбек»)

Имеются крепления для детских сидений. Предусмотрено два типа креплений, используемых для детских систем пассивной безопасности: ISOFIX и привязные крепления.

Mazda 3 (2003+). Передние сиденья

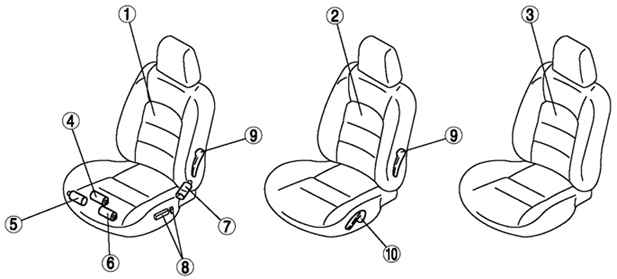

Рис. 8.56. Передние сиденья: 1 – сиденье с сервоприводом механизма регулировки (со стороны водителя); 2 – сиденье с ручной регулировкой с подъемным механизмом (со стороны водителя); 3 – сиденье с ручной регулировкой без подъемного механизма (со стороны водителя); 4 – электродвигатель продольного перемещения (сиденье с сервоприводом механизма регулировки); 5 – электродвигатель наклона подушки назад (сиденье с сервоприводом механизма регулировки); 6 – электродвигатель наклона подушки вперед (сиденье с сервоприводом механизма регулировки); 7 – электродвигатель наклона спинки (сиденье с сервоприводом механизма регулировки); 8 – выключатель электропривода регулировки сиденья (сиденье с сервоприводом механизма регулировки); 9 – рычаг поясничной опоры (только со стороны водителя); 10 – рычаг подъемного механизма (только со стороны водителя)

Передние сиденья показаны на рис. 8.56.

Mazda 3 (2003+). Задние сиденья

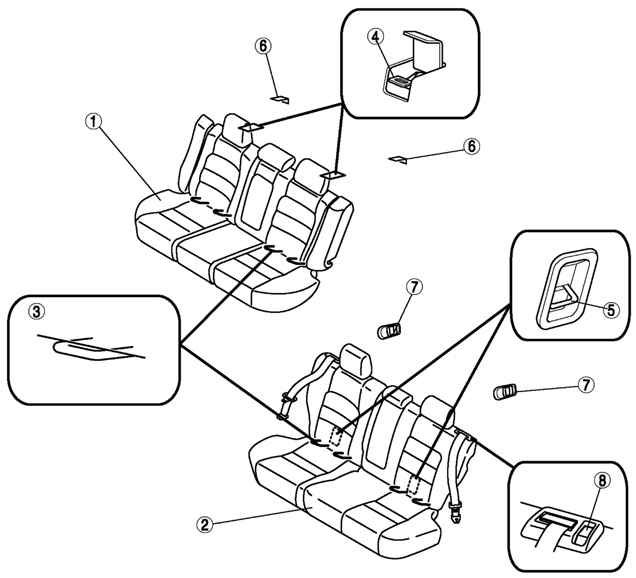

Рис. 8.57. Задние сидения: 1 – заднее сиденье («седан»); 2 – заднее сиденье («хетчбек»); 3 – крепление isofix; 4 – привязное крепление («седан»); 5 – привязное крепление («хетчбек»); 6 – дистанционный рычаг ручки («седан»); 7 – дистанционный рычаг ручки («хетчбек»); 8 – кнопка («хетчбек»)

Задние сидения показаны на рис. 8.57.
