Mazda 3 (2003+). Снятие и установка насоса гидроусилителя
Сборка компонентов насоса
гидроусилителя
Снимите приводной ремень.
Отсоедините разъем датчика давления.
Отсоедините напорный трубопровод.
Отсоедините всасывающий шланг.
|
Рис. 5.30.

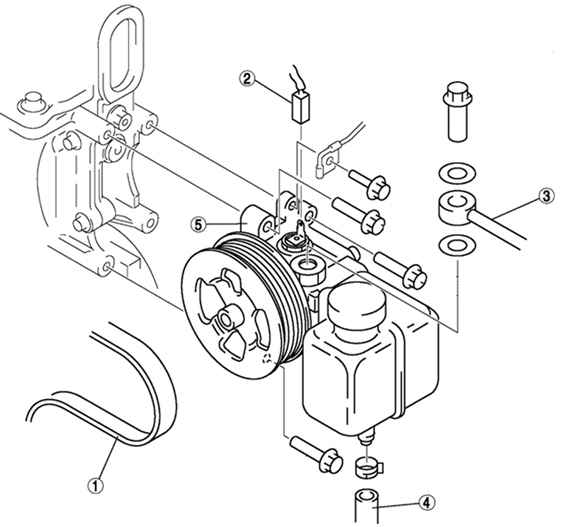

Насос гидроусилителя: 1 – приводной ремень; 2 –
разъем датчика давления; 3 – напорный трубопровод; 4
– всасывающий шланг; 5 – насос гидроусилителя
|
Открутите три болта крепления и снимите насос гидроусилителя.
|

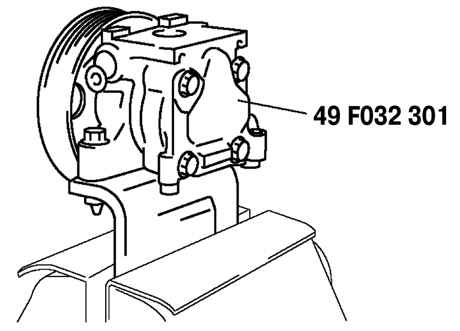

Рис. 5.32.
Установка насоса гидроусилителя в тисках с мягкими
губками
|
Закрепите насос гидроусилителя, используя специальное приспособление
( рис.
5.32).
ВНИМАНИЕ
Используйте
специальное приспособление, чтобы предотвратить
повреждение насоса при креплении в тисках.
|
Поднимите ушко зажима, используя отвертку с плоским шлицем.
|

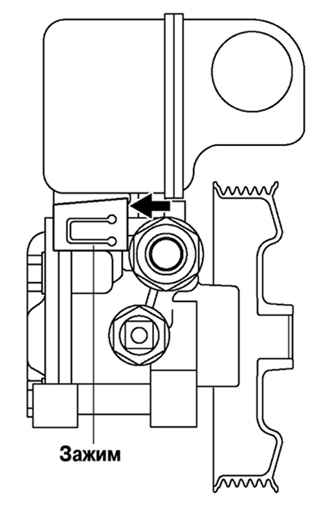

Рис. 5.33.
Снятие зажима насоса гидроусилителя
|
Снимите зажим отверткой с плоским шлицем и молотком, как показано на
рисунке 5.33.
|
Рис. 5.31.

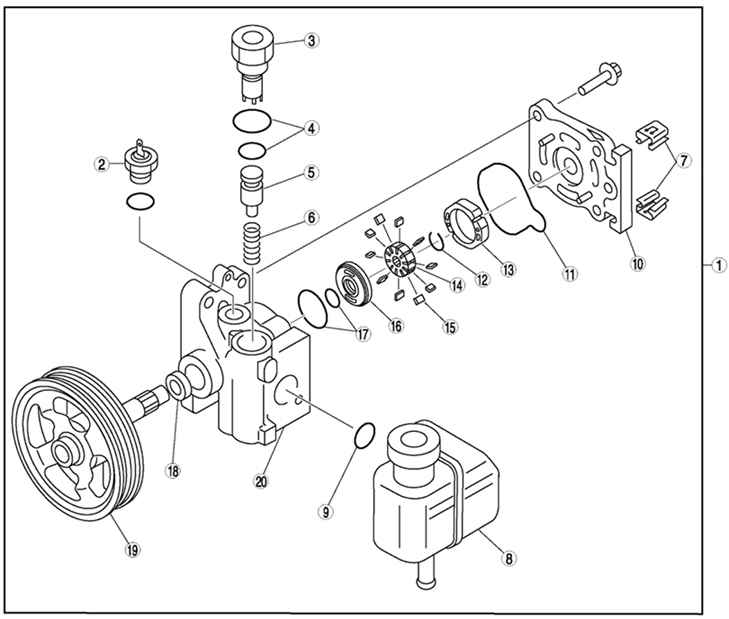

Компоненты насоса гидроусилителя: 1 – насос
гидроусилителя; 2 – датчик давления; 3 – разъем; 4 –
уплотнительные кольца; 5 – управляющий клапан; 6 –
пружина; 7 – зажим; 8 – расширительный бачок
рулевого привода с усилителем; 9 – уплотнительное
кольцо; 10 – задний корпус насоса; 11 –
уплотнительное кольцо; 12 – зажим; 13 – статорное
кольцо; 14 – ротор; 15 – лопасть; 16 – боковая
пластина; 17 – уплотнительное кольцо; 18 – сальник;
19 – вал; 20 – передний корпус насоса
|
Разберите остальные компоненты, руководствуясь порядком, указанным
на рисунке 5.31.
