Mazda 3 (2003+). Снятие и установка масляного насоса двигателя Z6







2.7.6.1 Снятие и установка масляного насоса Mazda 3




Рис. 2.297. Компоненты масляного насоса: 1 – крышка масляного насоса; 2 – внутренний ротор, внешний ротор; 3 – пробка плунжера; 4 – пружина плунжера; 5 – управляющий плунжер; 6 – корпус масляного насоса







Снятие











Снимите крышку аккумуляторной батареи.
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите нижнюю крышку совместно с брызговиком.
Слейте из двигателя охлаждающую жидкость.
Закрепите расширительный бачок системы охлаждения так, чтобы он не мешал работе.
Снимите бачок гидроусилителя рулевого управления со шлангами.
Снимите насос гидроусилителя со шлангами и трубками.
Отсоедините разъем датчика положения коленчатого вала.
Поместите жгут проводов управляющего масляного клапан так, чтобы он не мешал работе.
Поместите кронштейн тросика акселератора так, чтобы он не мешал работе.
Снимите следующее:
– переднее колесо (правое);
– приводной ремень;
– корпус воздушного фильтра, узел блока РСМ, и воздуховод системы впуска;
– катушку зажигания;
– генератор;
– насос охлаждающей жидкости;
– цепь привода механизма газораспределения.

2.7.6.2 Снятие Mazda 3

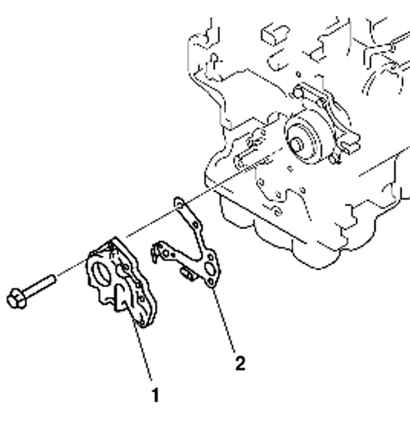

Рис. 2.295. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса







Установка





2.7.6.3 Установка Mazda 3




Рис. 2.296. Установка масляного насоса




Установите прокладку масляного насоса на масляный насос (рис. 2.296).
Установите масляный насос с прокладкой на двигатель.
Долейте жидкость в систему охлаждения двигателя.
Запустите двигатель и проверьте отсутствие утечки масла.
Если имеет место утечка масла, определите неисправный элемент и отремонтируйте или замените его.
Проверьте давление масла.
Проверьте уровень масла.
Проверьте установку угла опережения зажигания и частоты вращения двигателя на холостом ходу.
