Mazda 3 (2003+). Разборка, проверка и сборка масляного насоса двигателя Z6

Разборка

Снимите крышку масляного насоса
Снимите внутренний и внешний роторы.
Снимите пробка и пружину плунжера.
Снимите управляющий плунжер.
Снимите корпус масляного насоса.

Проверка

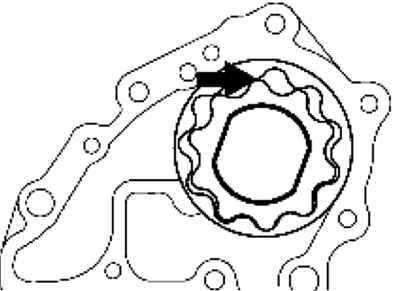

Рис. 2.298. Измерение зазора между внутренним и внешним роторами

Измерьте зазор между внутренним ротором и внешним ротором, используя щуп (рис. 2.298).

Если величина зазора превышает максимальное значение, замените внутренний ротор, внешний ротор или оба ротора.

Стандартный зазор между головками зубьев: 0,18 мм.

Максимальный зазор между головками зубьев: 0,20 мм.

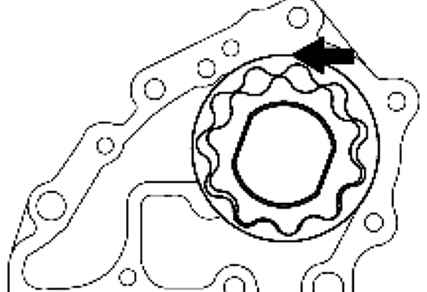

Рис. 2.299. Измерение зазора внешним ротором и корпусом

Измерьте зазор между внешним ротором и корпусом, используя щуп (рис. 2.299).

Если величина зазора превышает максимальное значение, замените внешний ротор, корпус масляного насоса или внешний ротор с корпусом.

Стандартный зазор: 0,175 мм.

Максимальный зазор: 0,20 мм.

Рис. 2.300. Измерение бокового зазора корпуса масляного насоса

Измерьте боковой зазор, используя щуп (рис. 2.300).

Если величина зазора превышает максимальное значение, замените внутренний ротор, корпус масляного насоса или внутренний ротор с корпусом.

Стандартный боковой зазор: 0,03–0,07 мм.

Максимальный боковой зазор: 0,09 мм.

Рис. 2.301. Измерение длины пружины плунжера

Измерьте длину пружины плунжера в свободном состоянии, используя штангельциркуль с нониусом (рис. 2.301).

Если длина не соответствует норме, замените пружину плунжера.

Длина пружины плунжера в свободном состоянии: 45,94 мм.

Сборка

Установите корпус масляного насоса.

Установите управляющий плунжер, пружину плунжера и пробку.

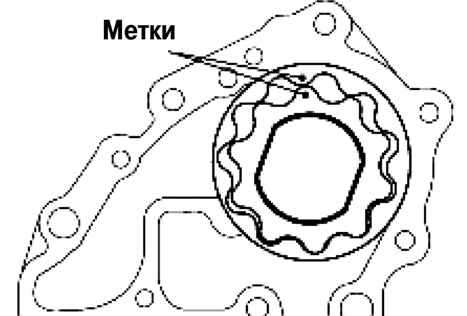

Рис. 2.302. Совмещение меток внутреннего и внешнего роторов

Совместите метки внутреннего и внешнего роторов и соберите их (рис. 2.302).

Установите роторы и крышку масляного насоса.
