Альбом электрических принципиальных схем на автомобиль МАЗ-643069 с блоком коммутации БКА-3 - часть 2

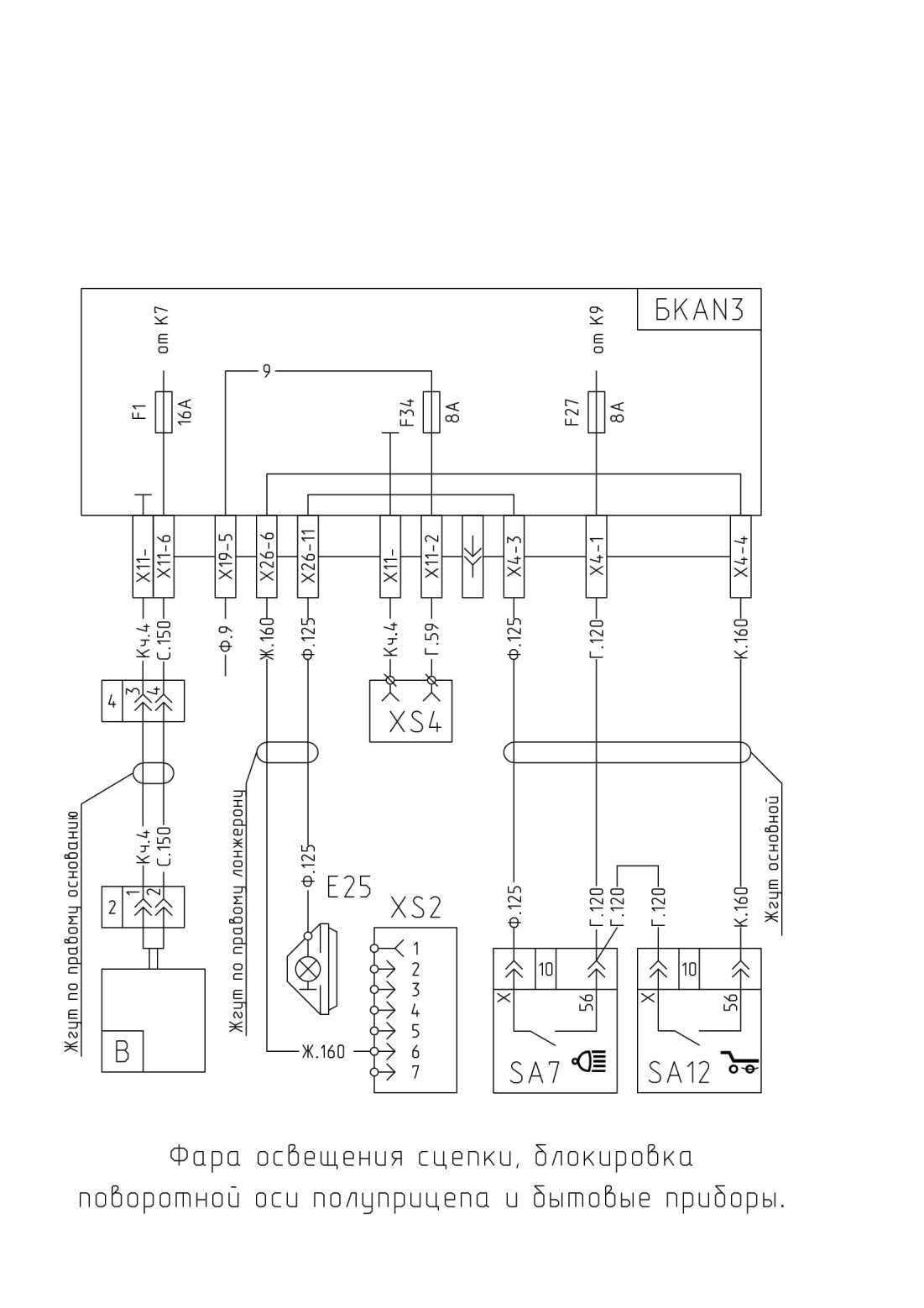

Фара освещения сцепки, блокировка поворотной оси полуприцепа и бытовые приборы.

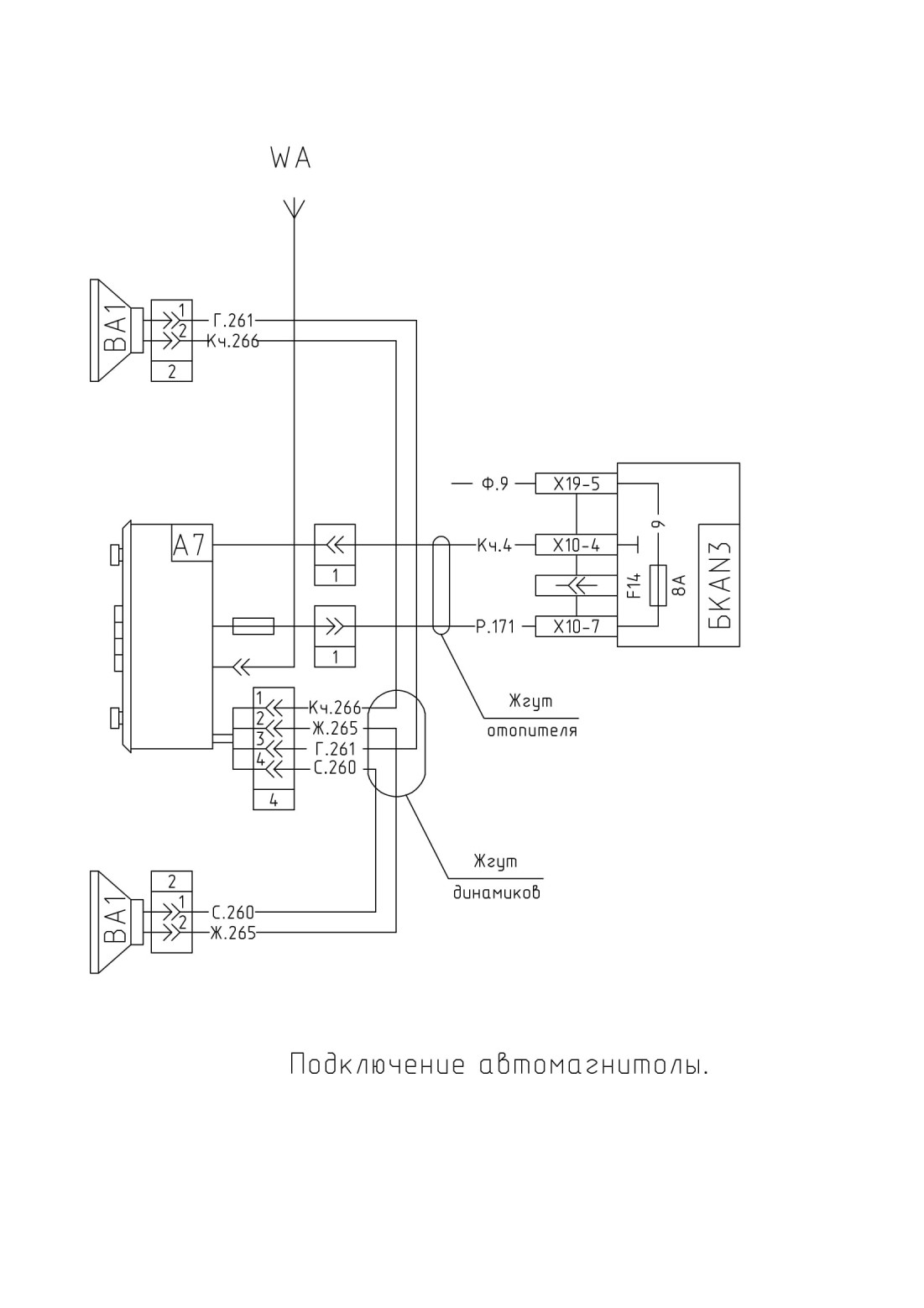

Подключение автомагнитолы.

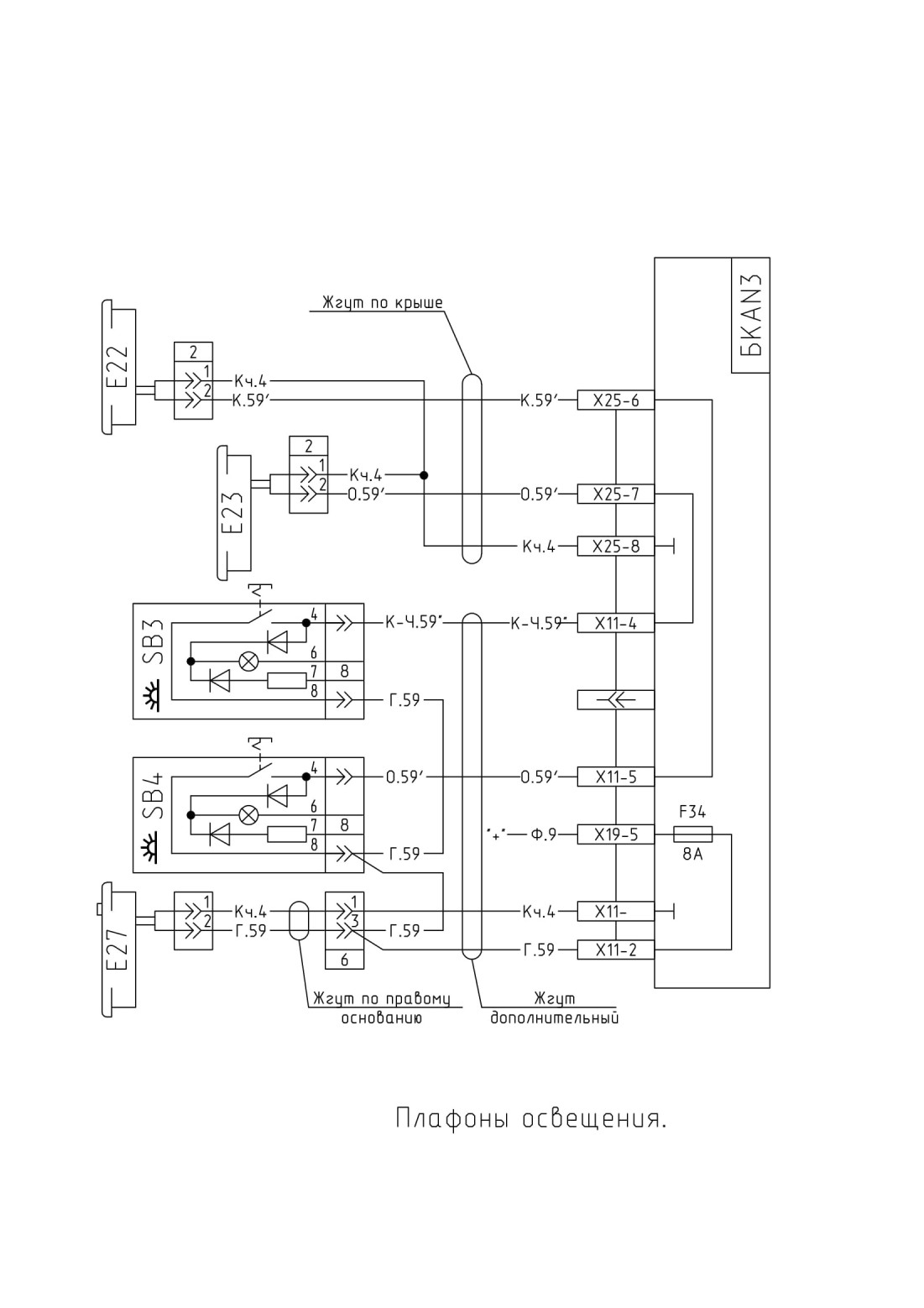

Плафоны освещения.

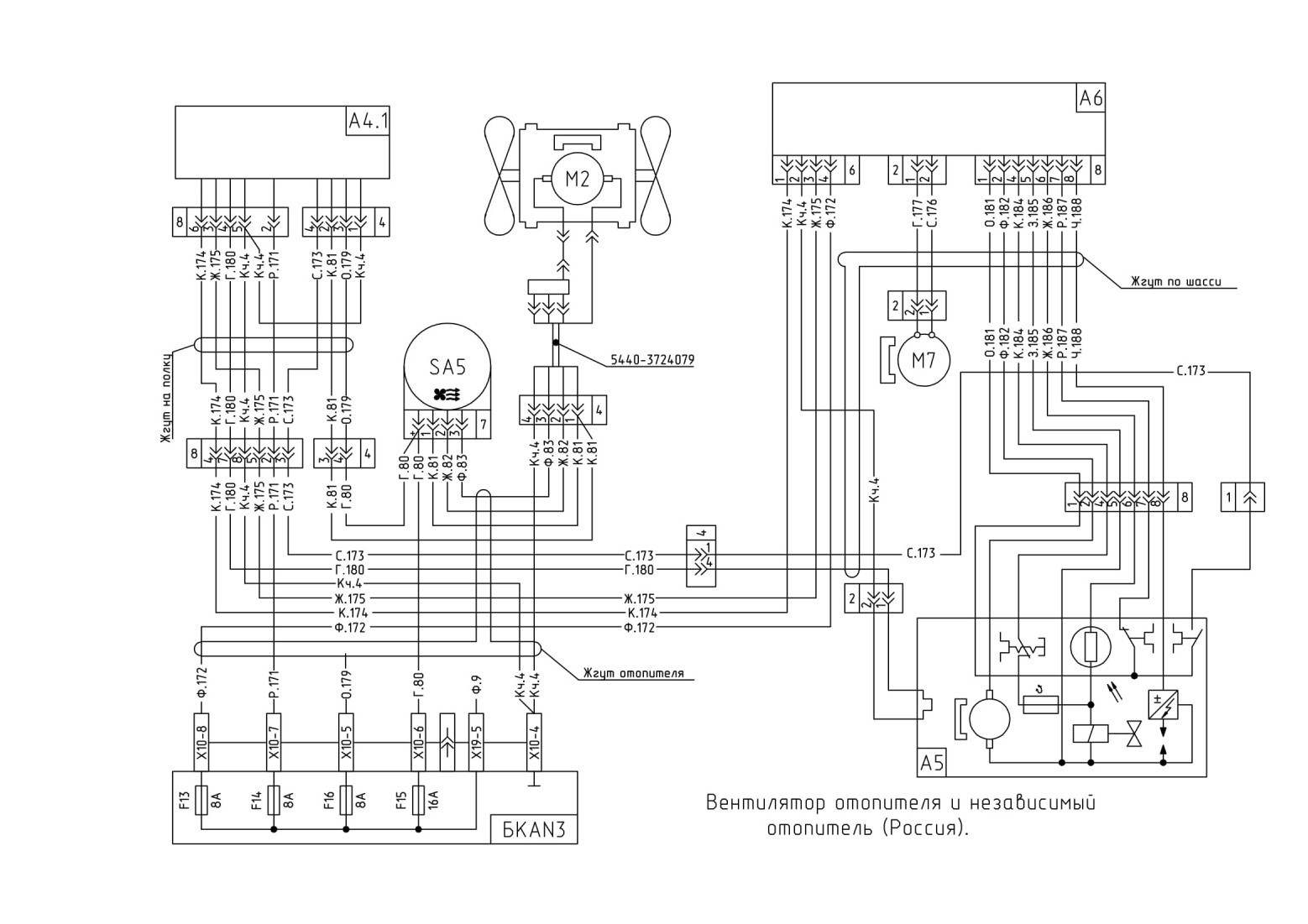

Вентилятор отопителя и независимый отопитель (Россия).

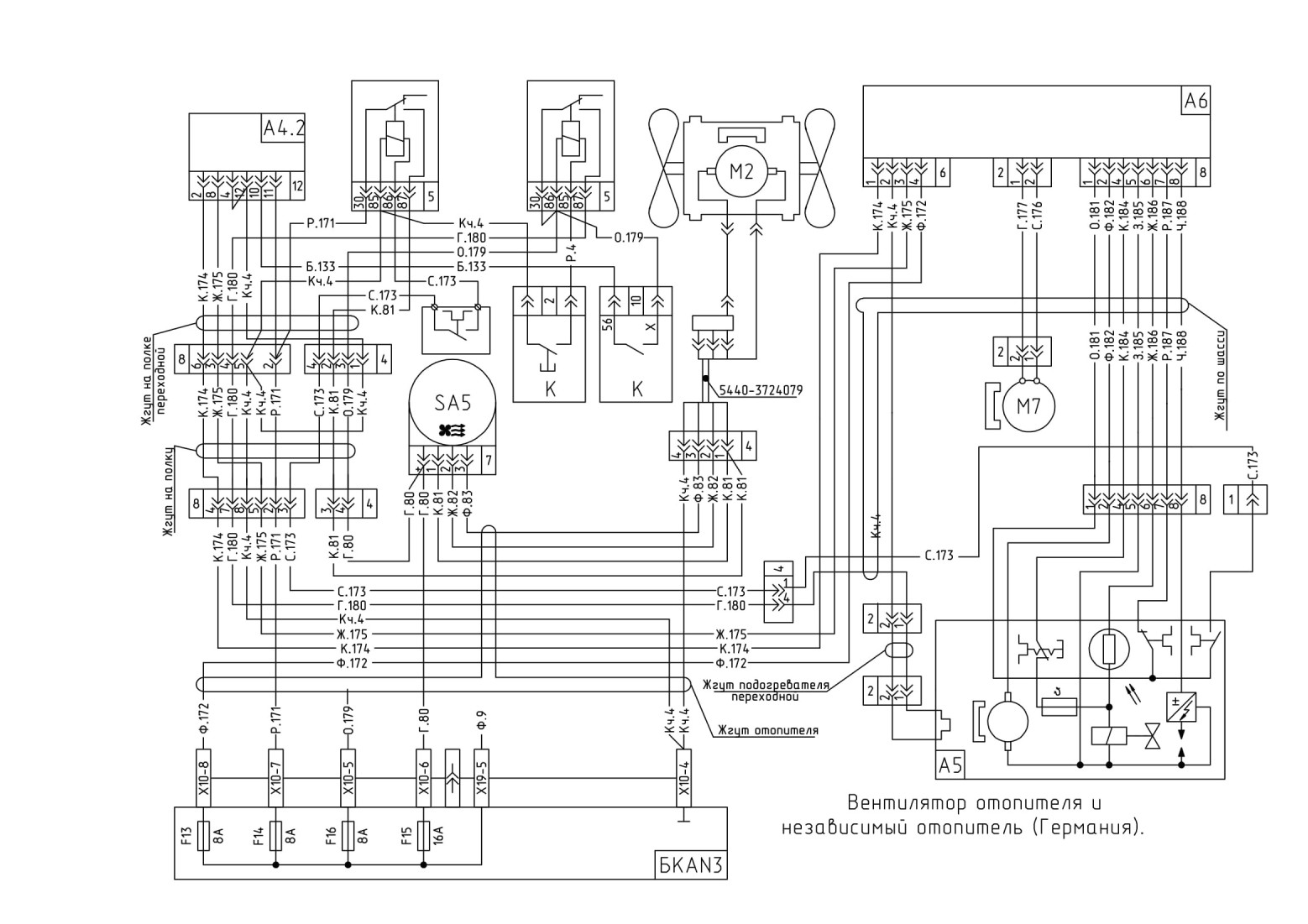

Вентилятор отопителя и независимый отопитель (Германия)

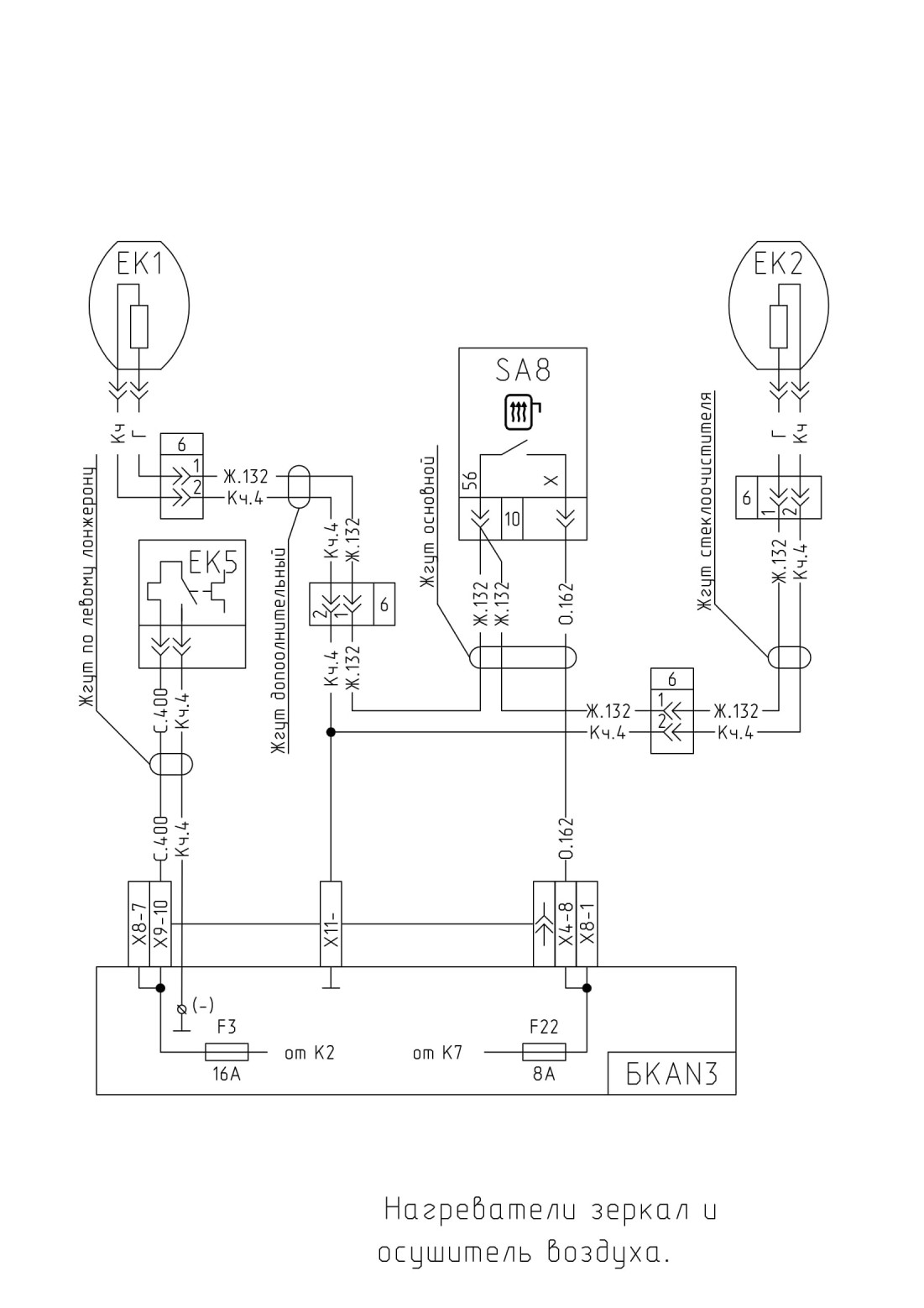

Нагреватели зеркал и осушитель воздуха

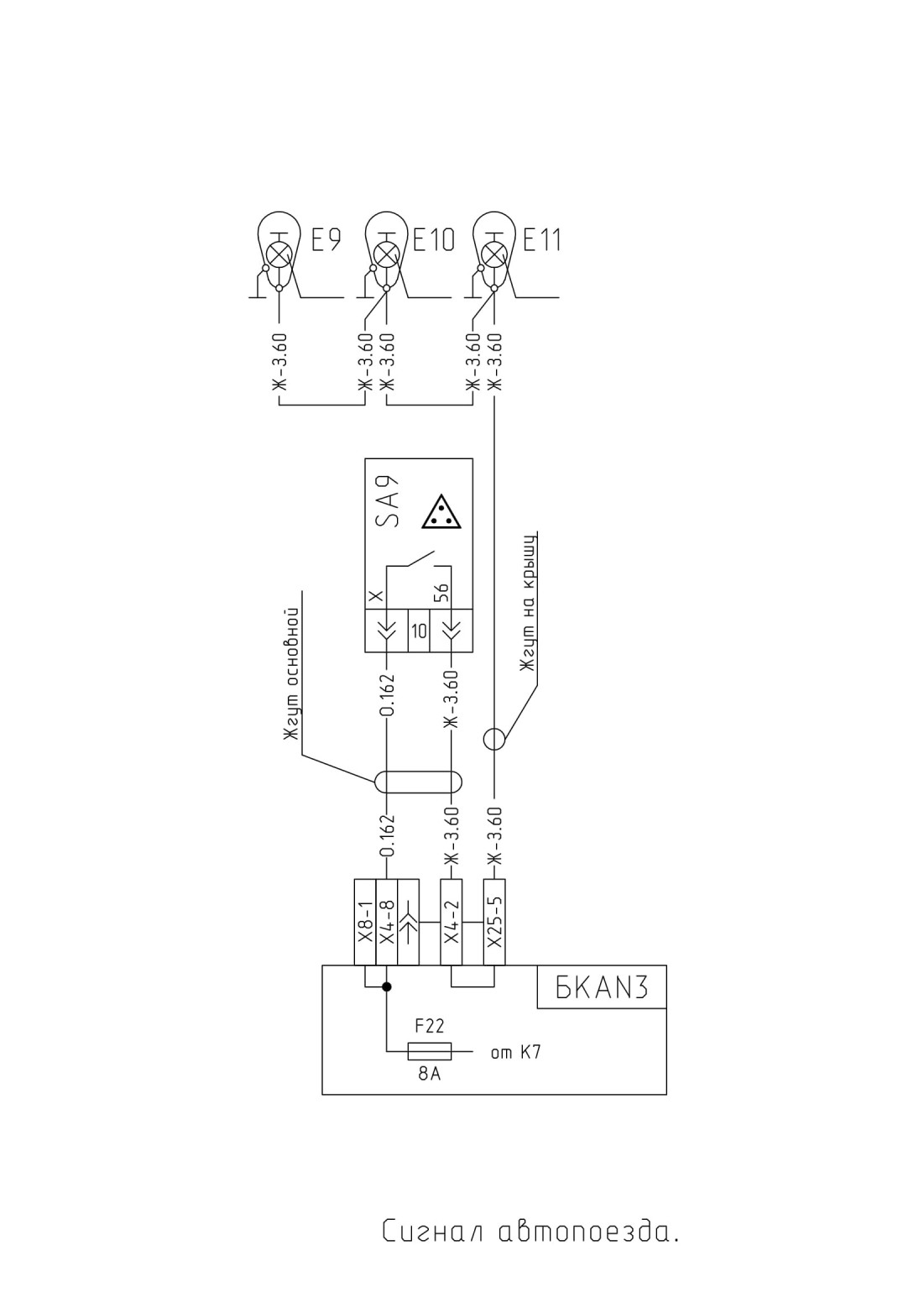

Сигнал автопоезда

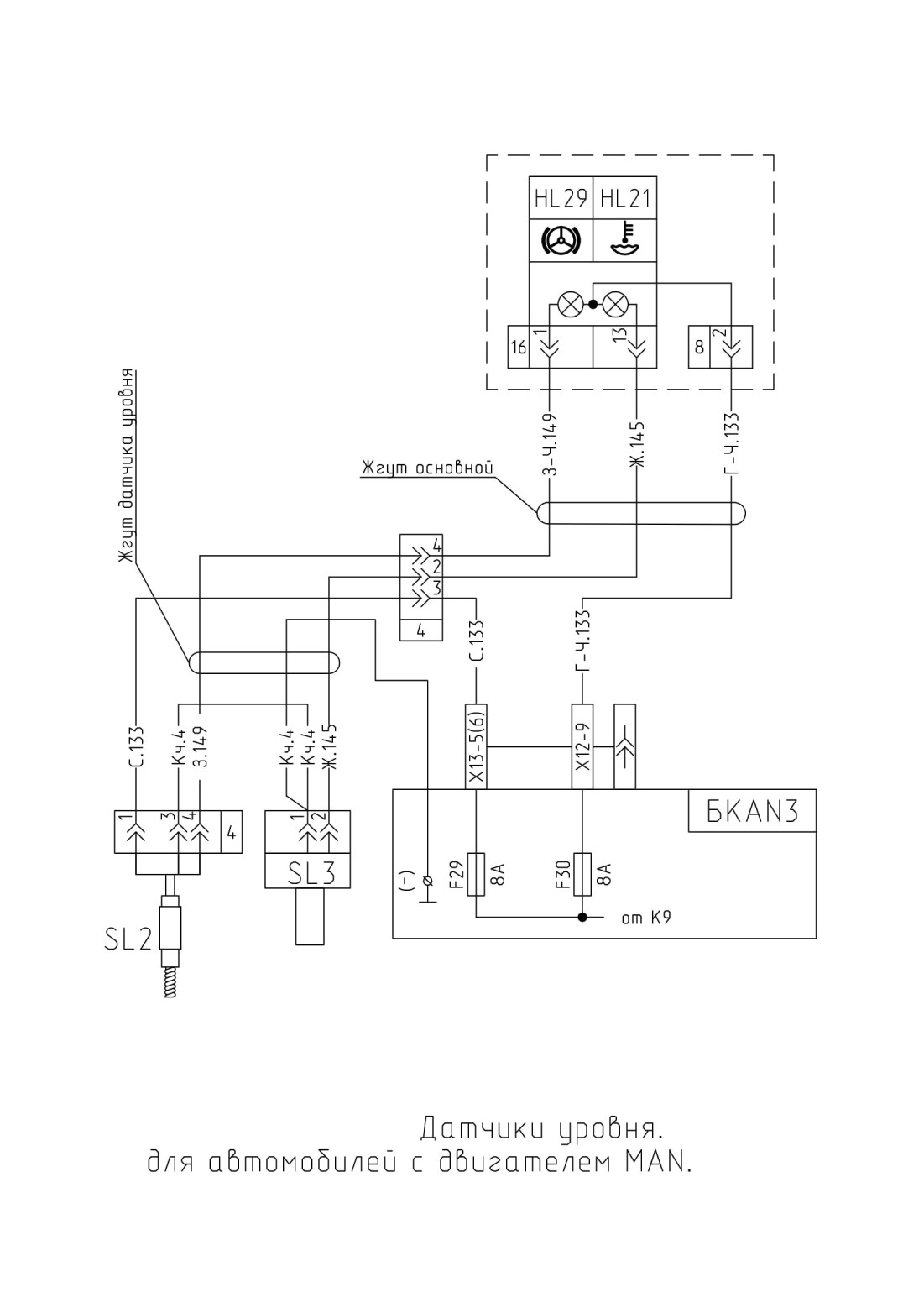

Датчики уровня. для автомобилей с двигателем MAN.

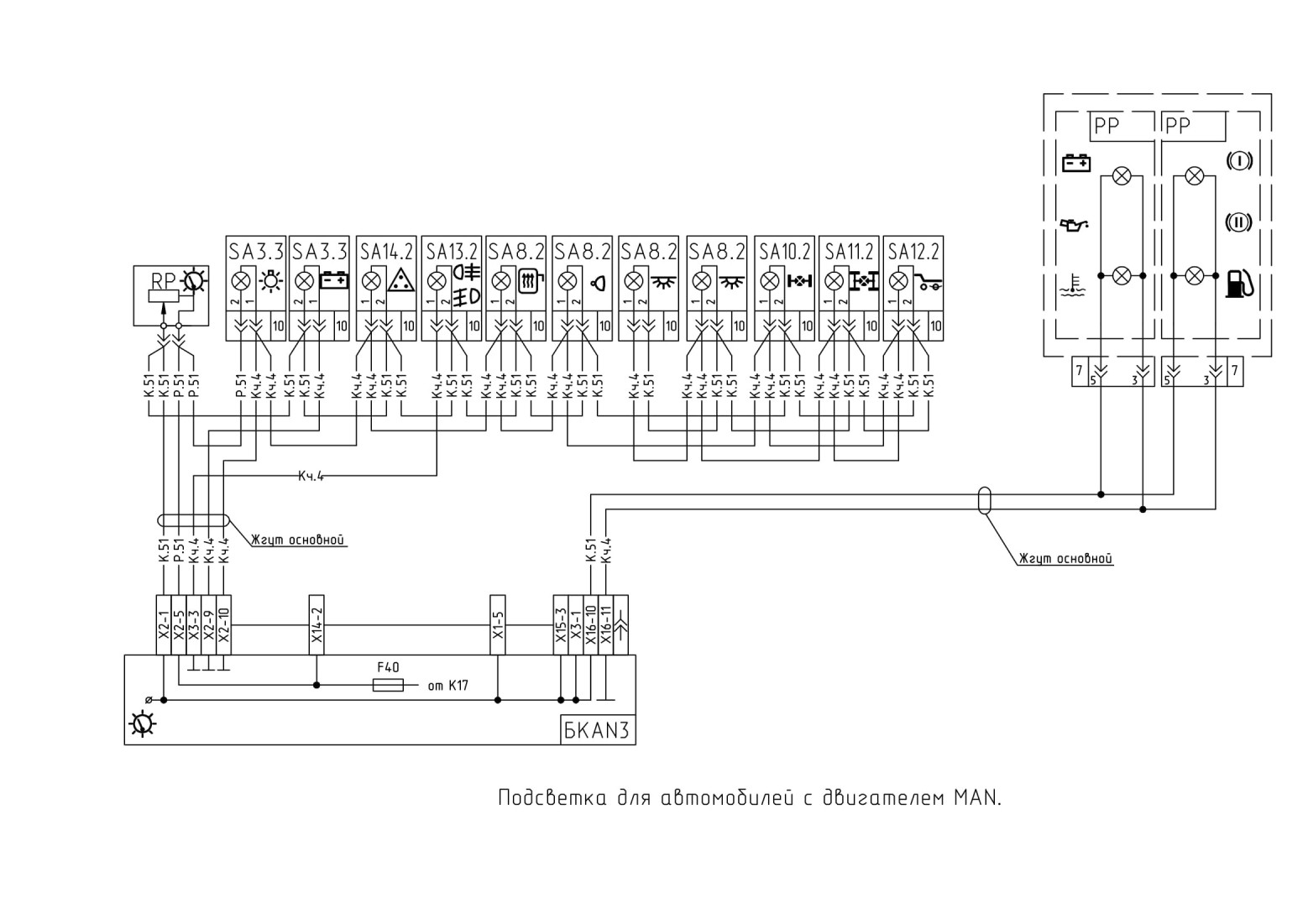

Подсветка для автомобилей с двигателем MAN.

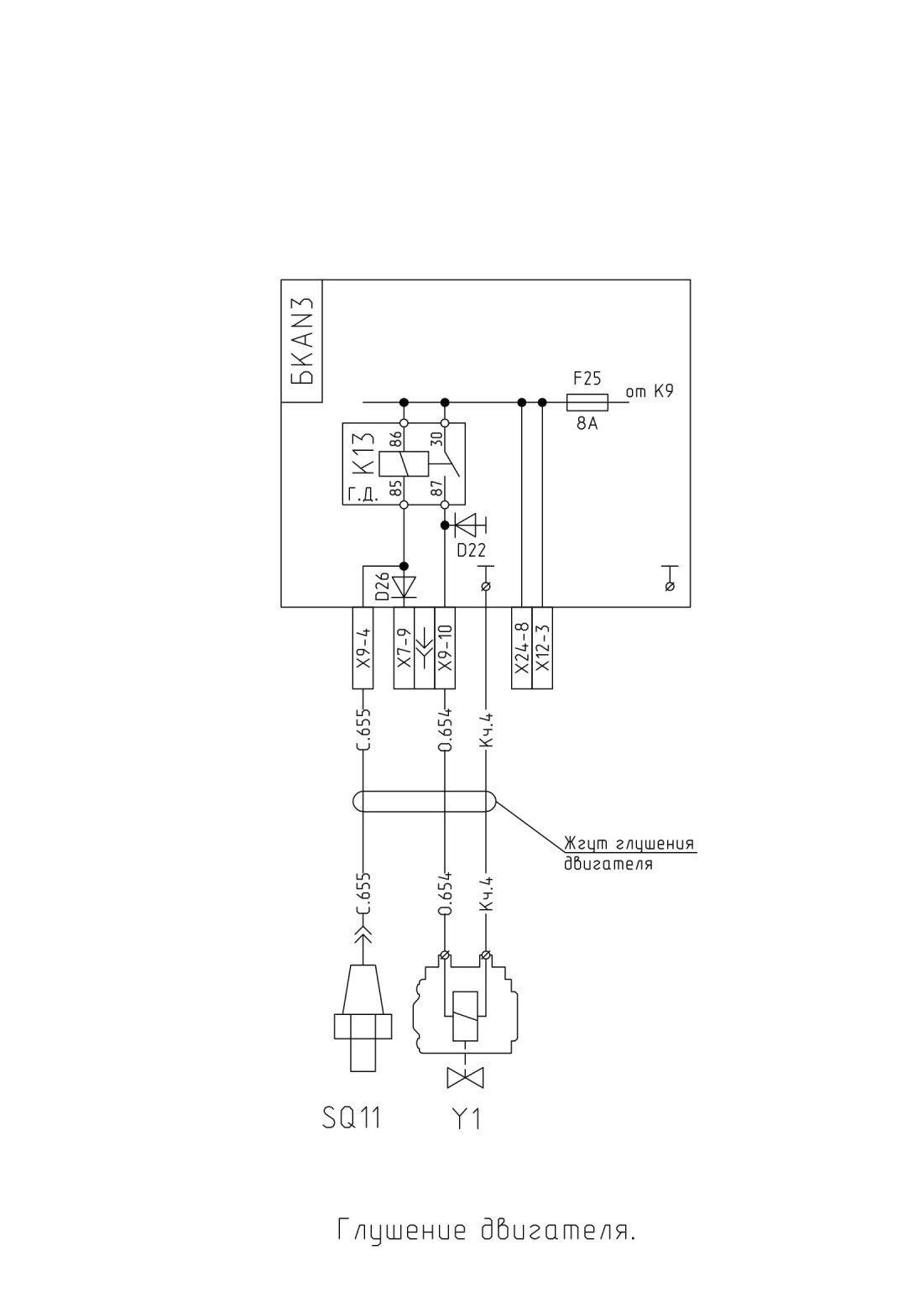

Глушение двигателя.

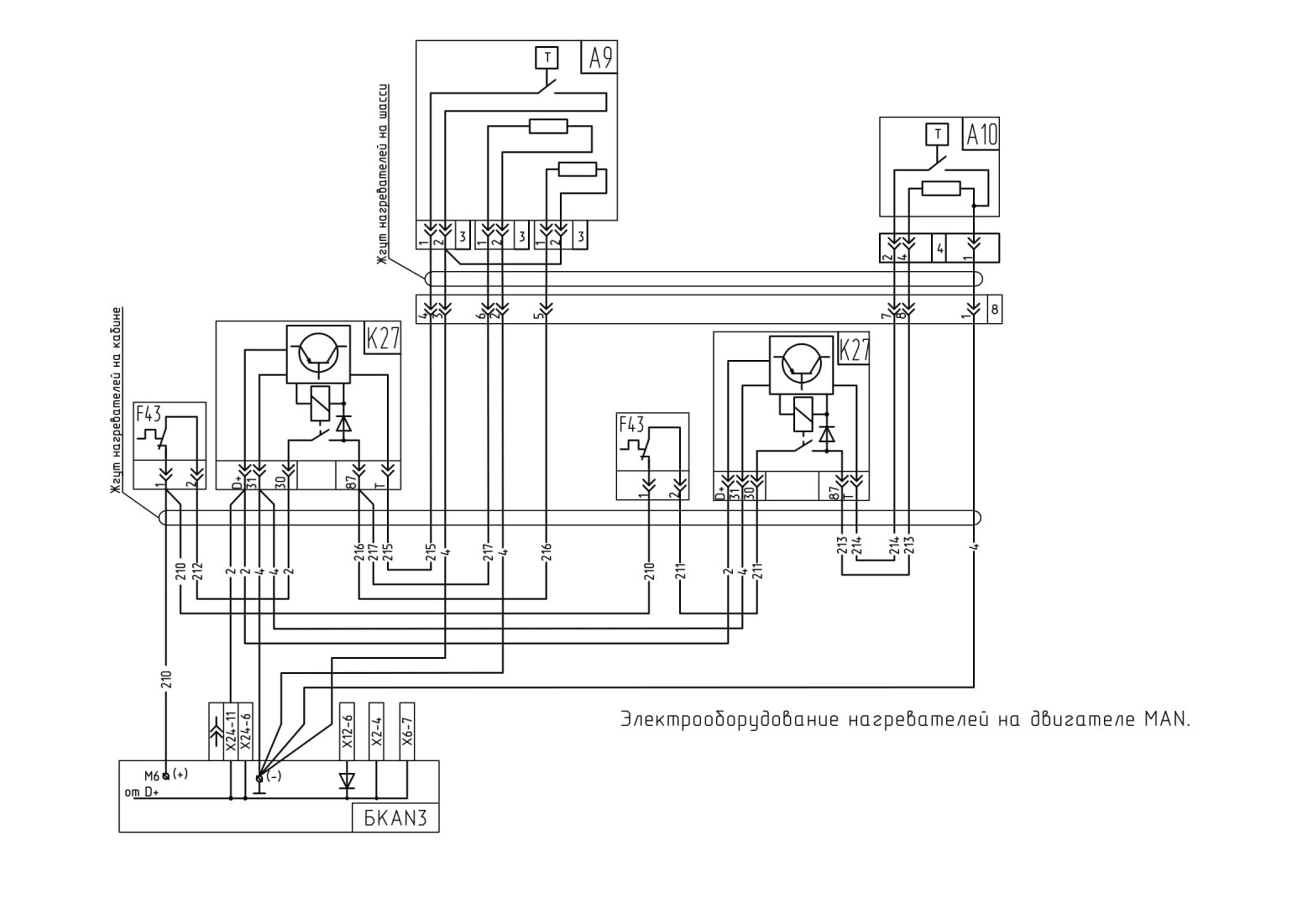

Электрооборудование нагревателей на двигателе MAN.

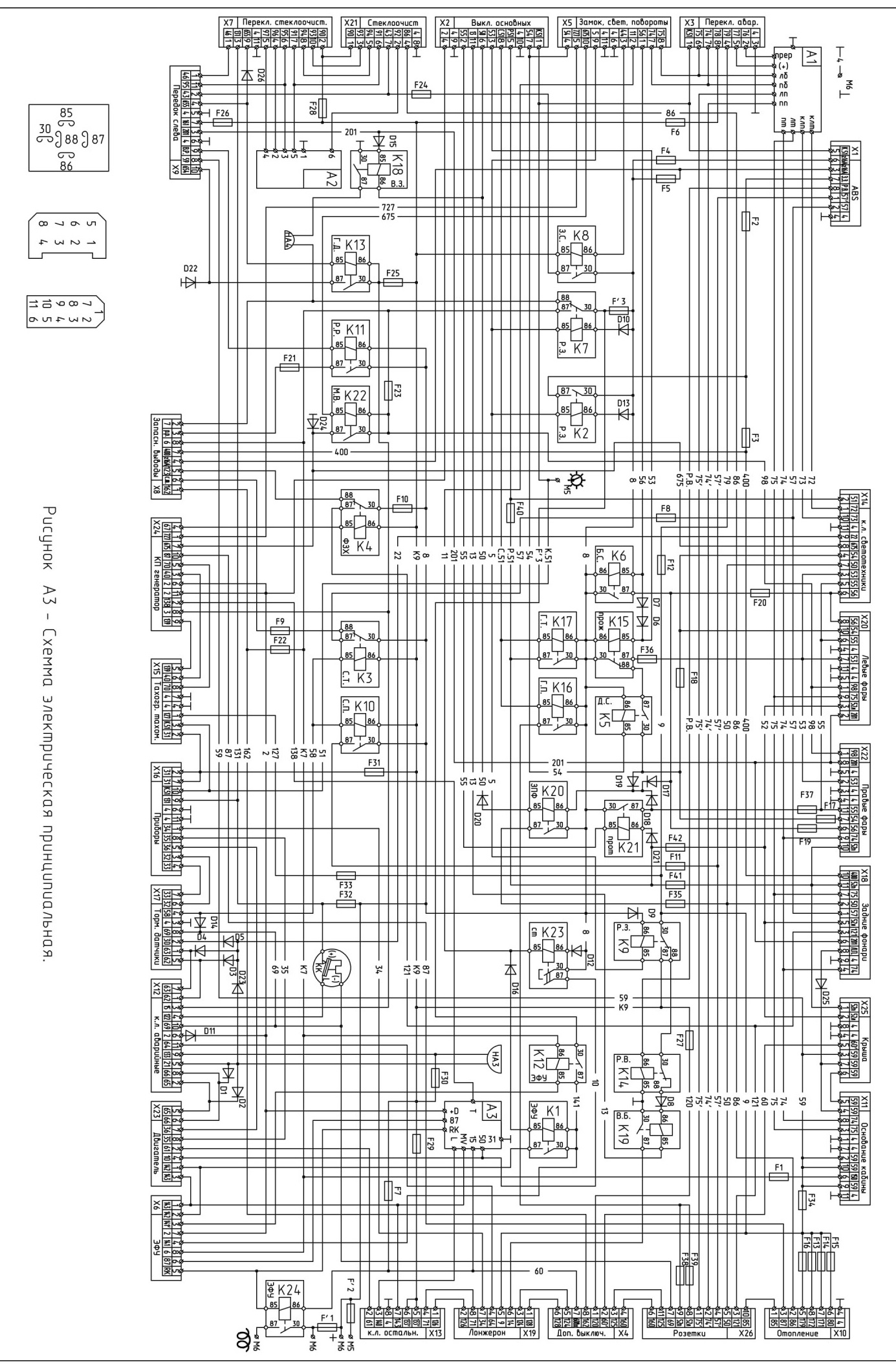

 Рисунок А3 - Схема электрическая принципиальная

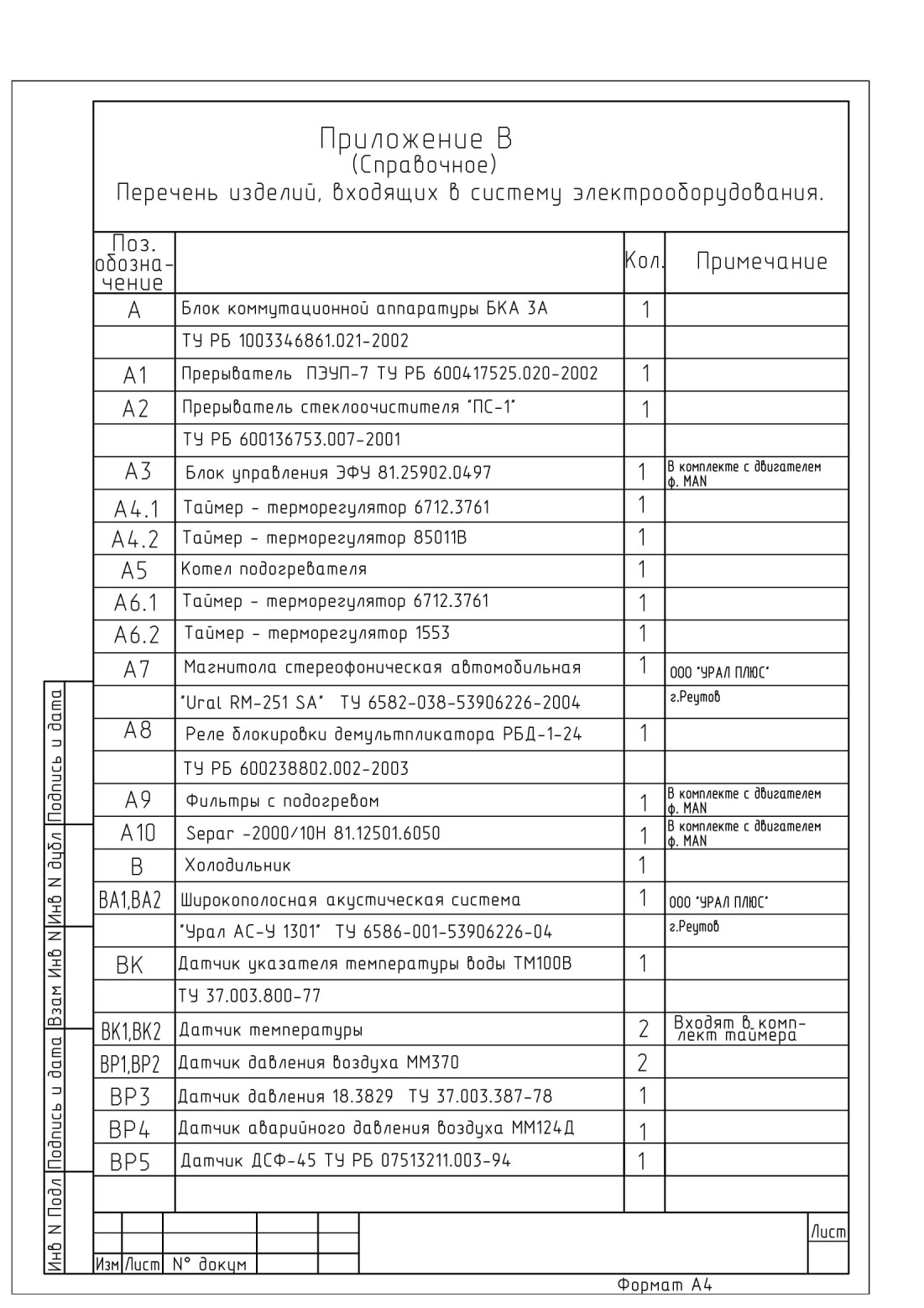

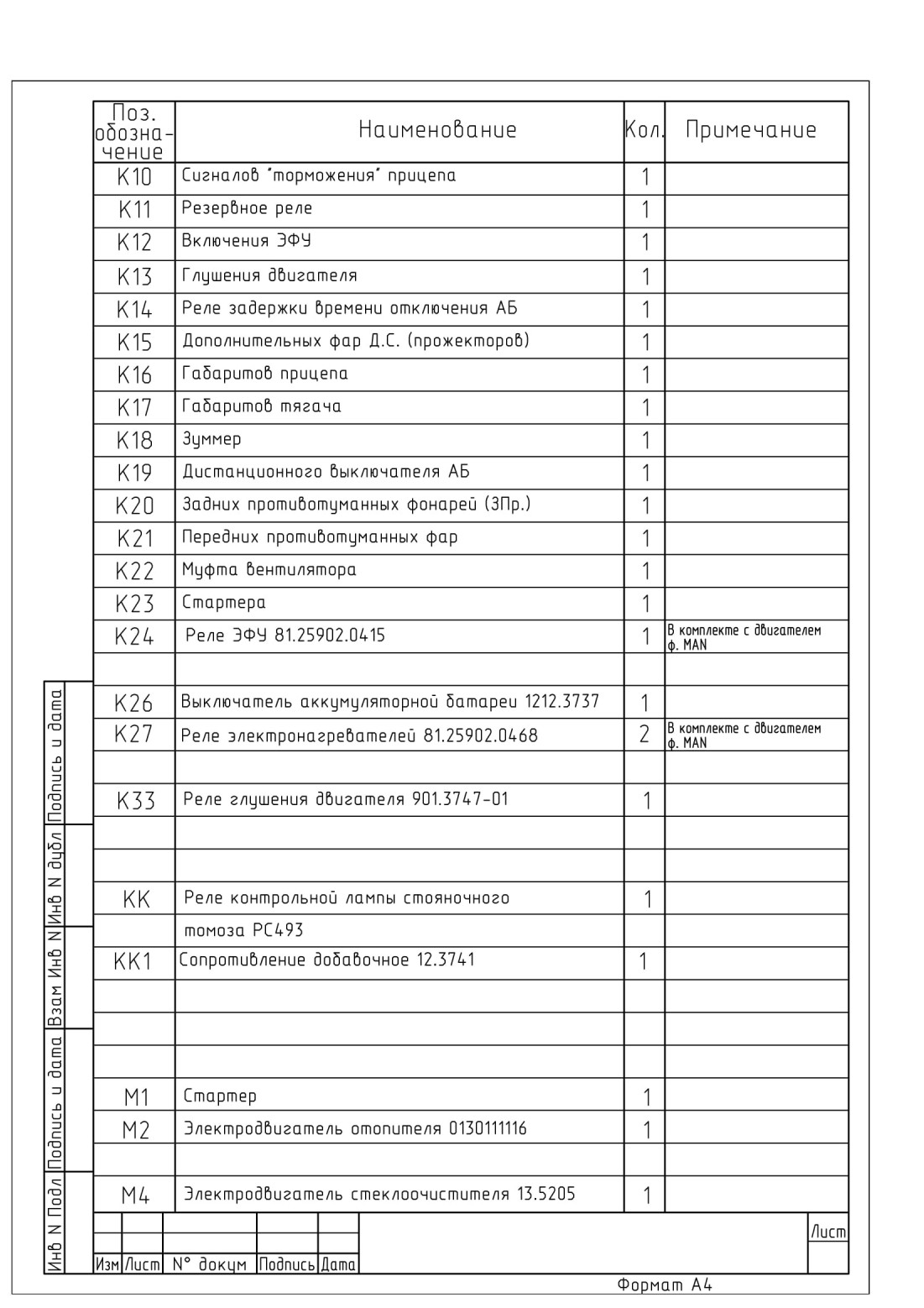

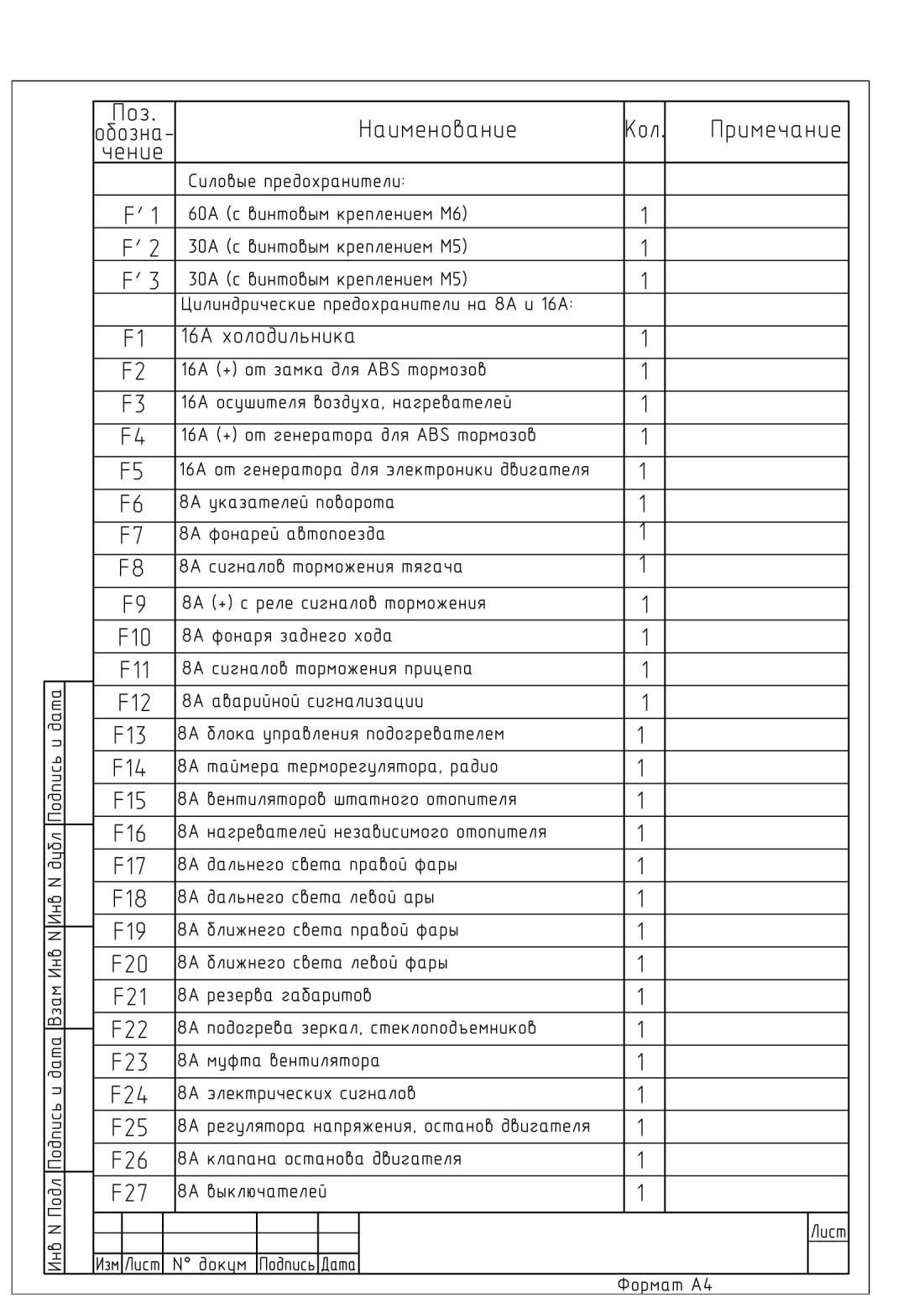

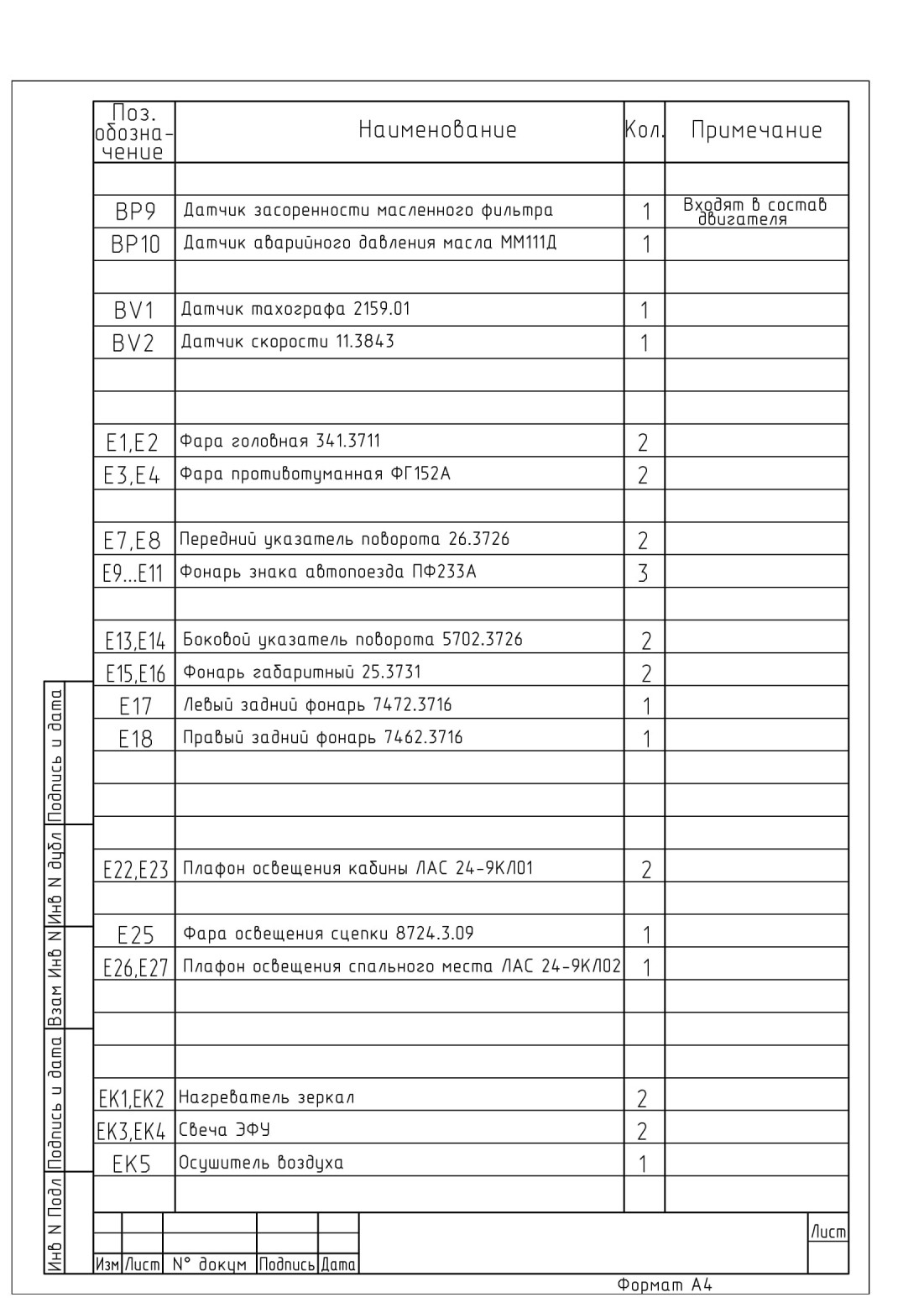

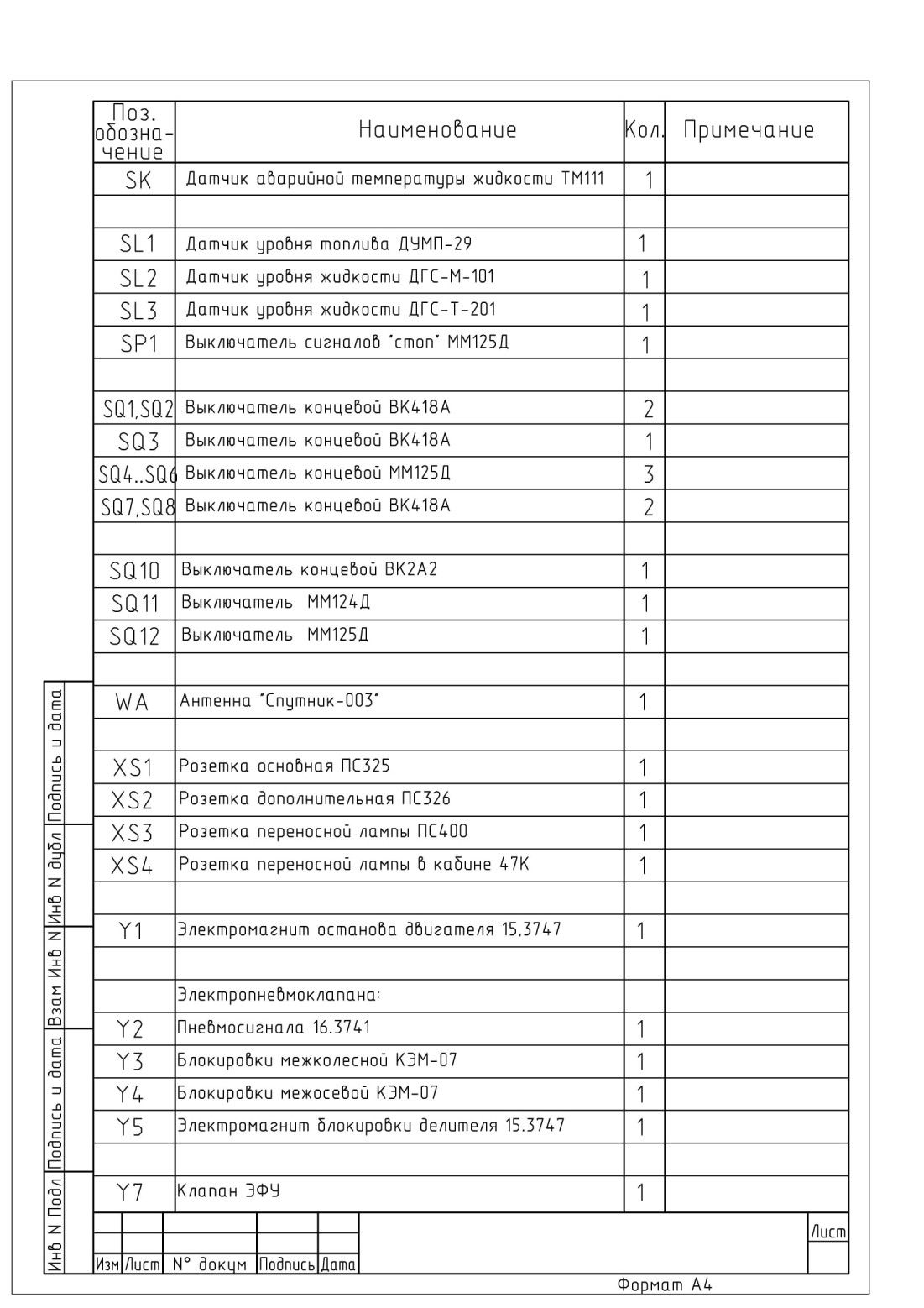

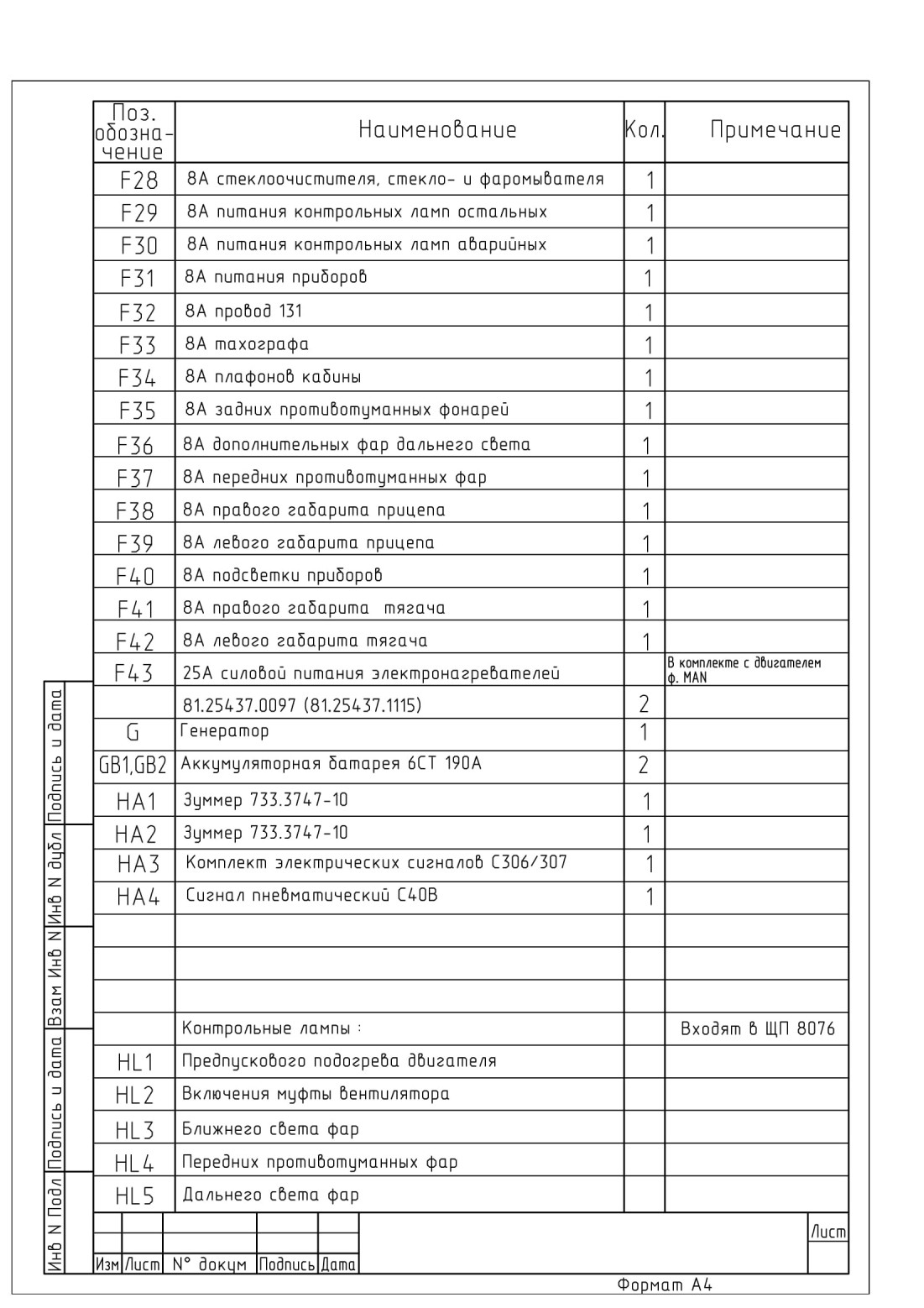

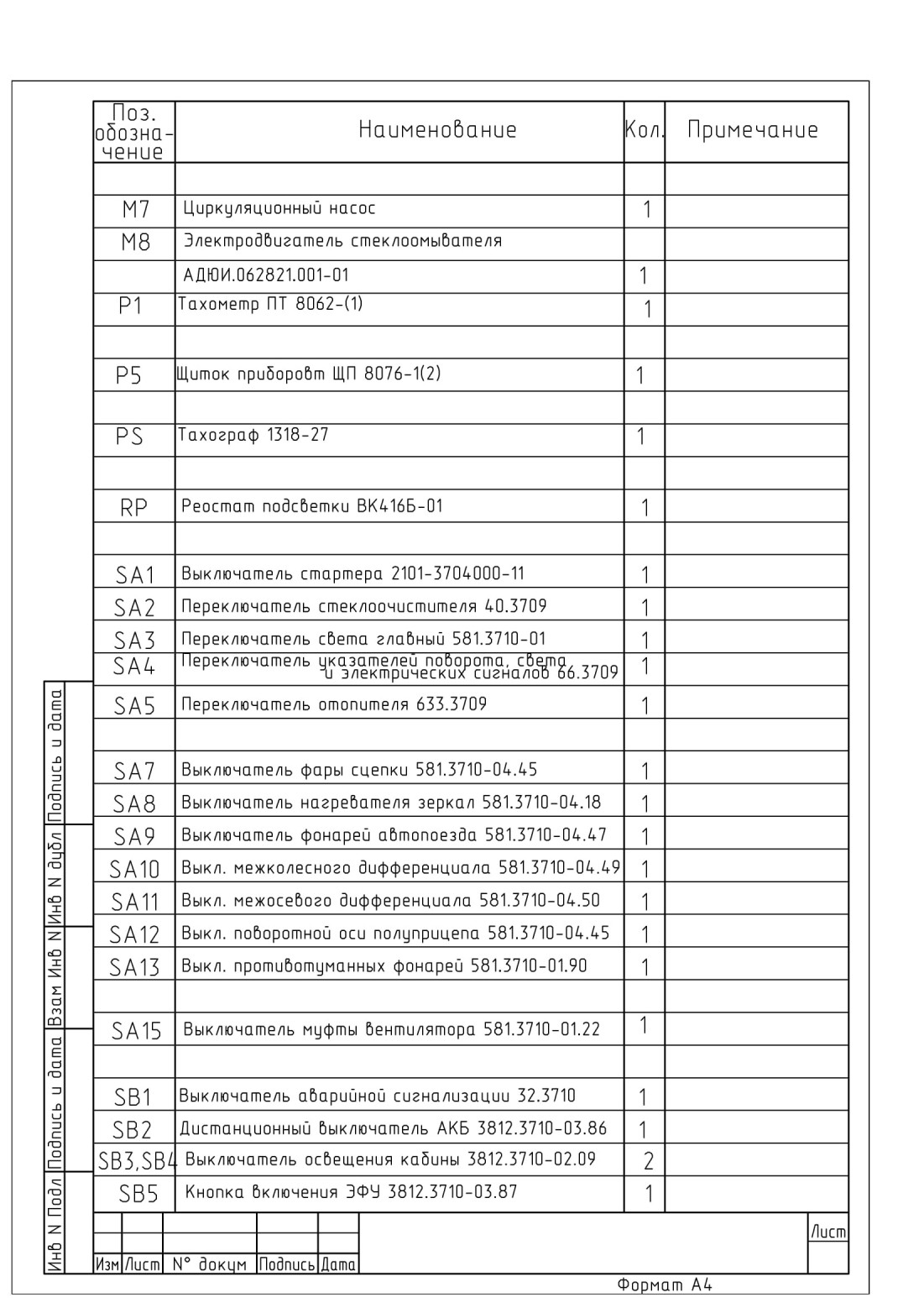

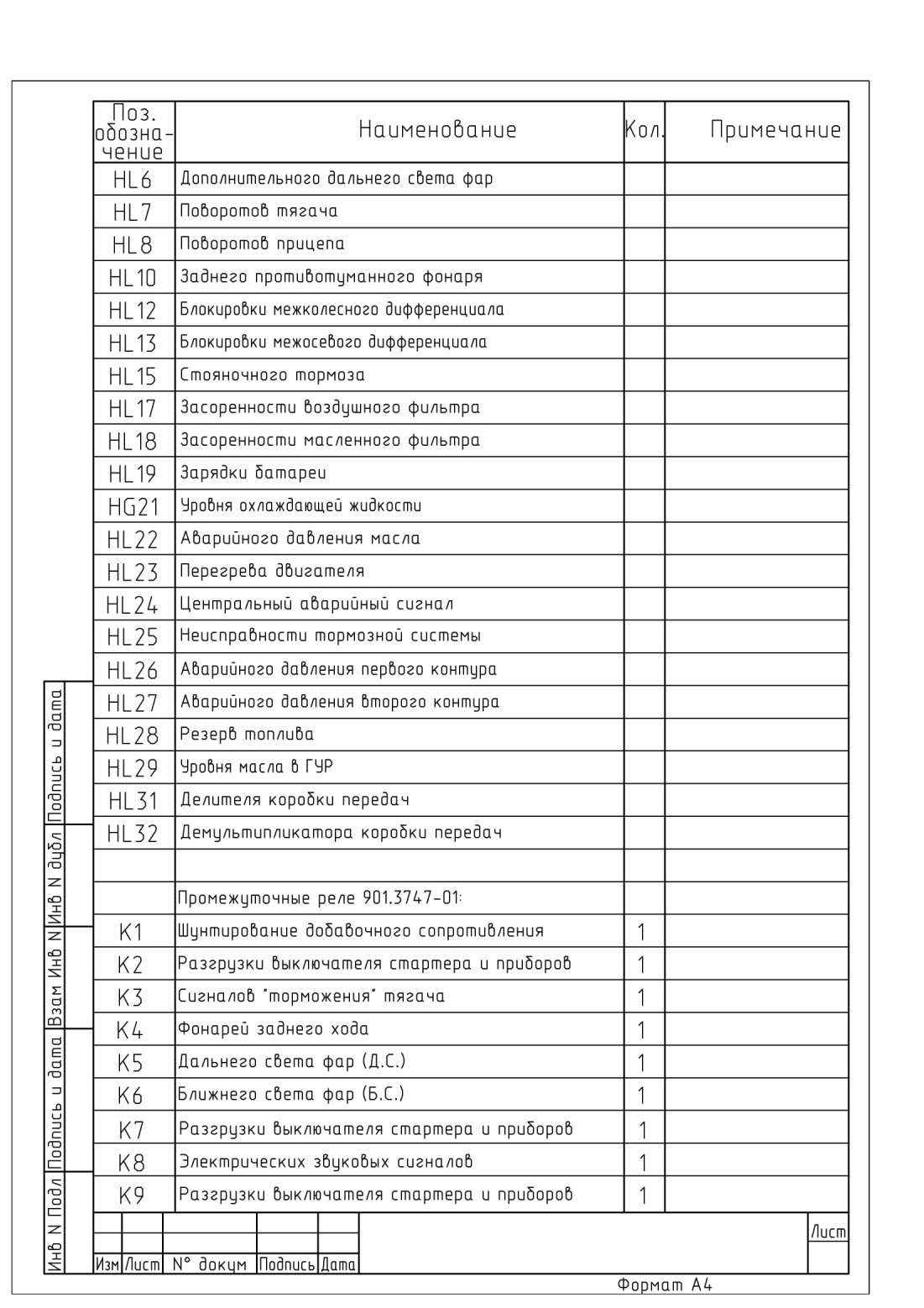

Приложение В (справочное) Перечень изделий, входящих в систему электрооборудования
