Альбом электрических принципиальных схем на автомобиль МАЗ-643069 с блоком коммутации БКА-3 - часть 1

Содержание

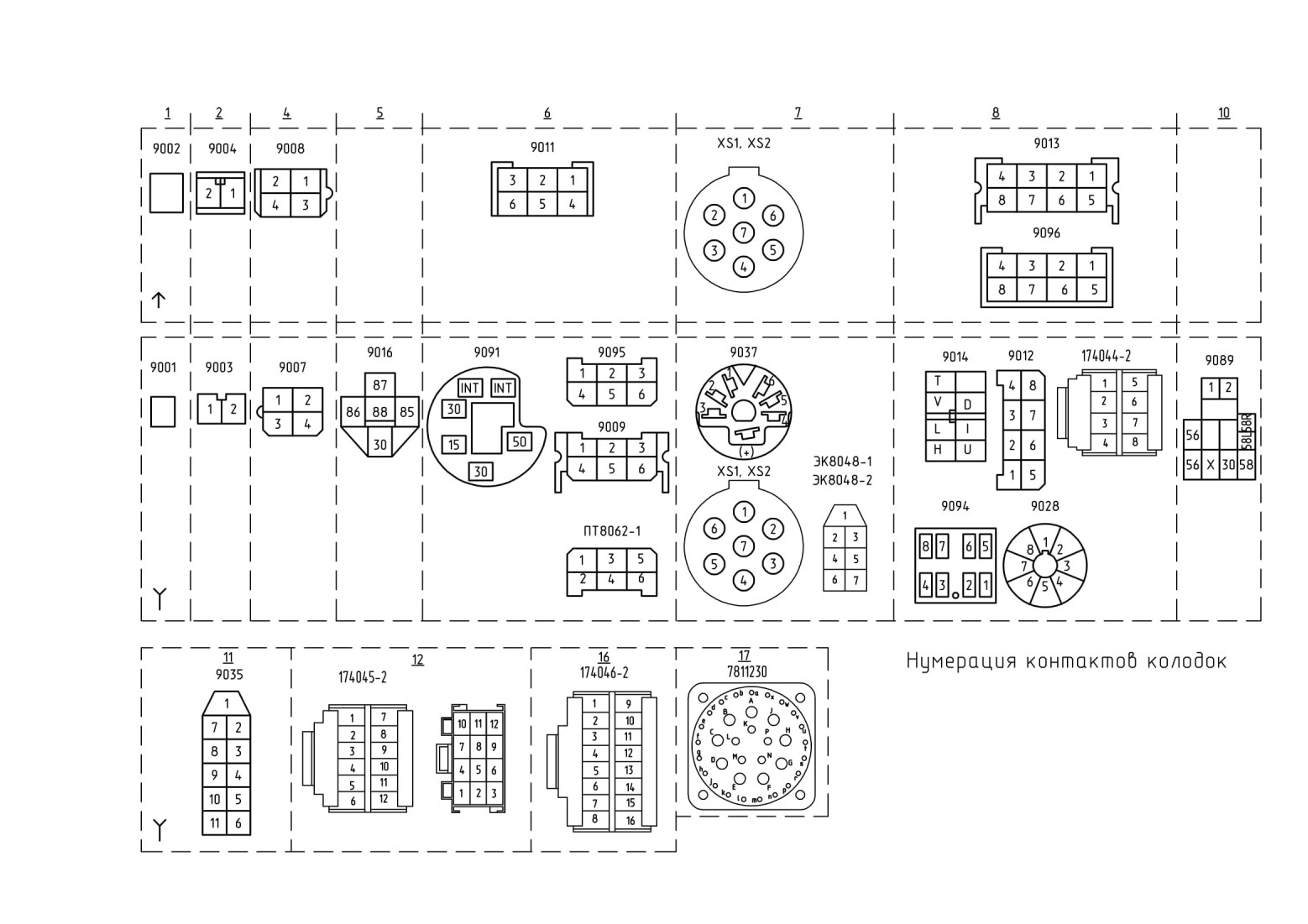

1 Нумерация контактов колодок

2 Система электропитания

3 Система сигнализации поворотов и аварийной

4 Система управления габаритными огнями

5 Система управления ближним, дальним светом фар

6 Указатели и лампы аварийные

7 Система тахографа и тахометра

8 Система сигнализации торможения

9 Звуковые сигналы

10 Блокировка межколесного и межосевого дифференциалов

11 Блокировка демультипликатора и датчика засоренности фильтра

12 Система управления стеклоочистителем и стелоомывателем

13 ЭФУ MAN

14 Система передних и противотуманных фар

15 Система задних противотуманных фонарей

16 Фара освещения сцепки

17 Подключение магнитолы

18 Плафоны освещения

19 Вентилятор отопителя (Россия)

20 Вентилятор отопителя (Германия)

21 Нагреватели зеркал и осушитель воздуха

22 Сигнал автопоезда 23_Датчики уровня

24 Подсветка

25 Глушение двигателей

26 Электрооборудование нагревателей 27_БКА Ш(ЭЗ)

28_Пречень элементов

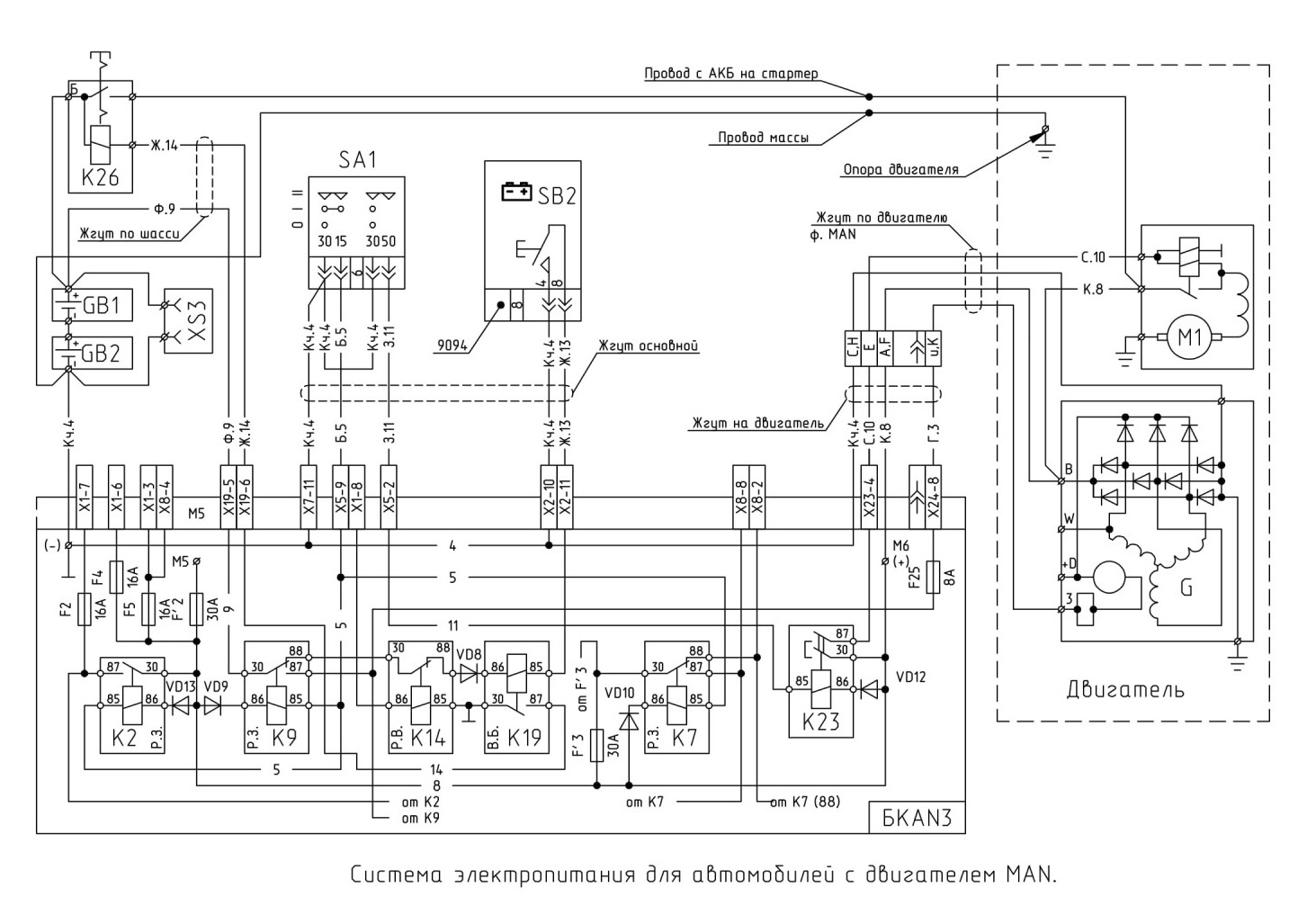

Система электропитания бля аВтомобилей с ббигателем MAN.

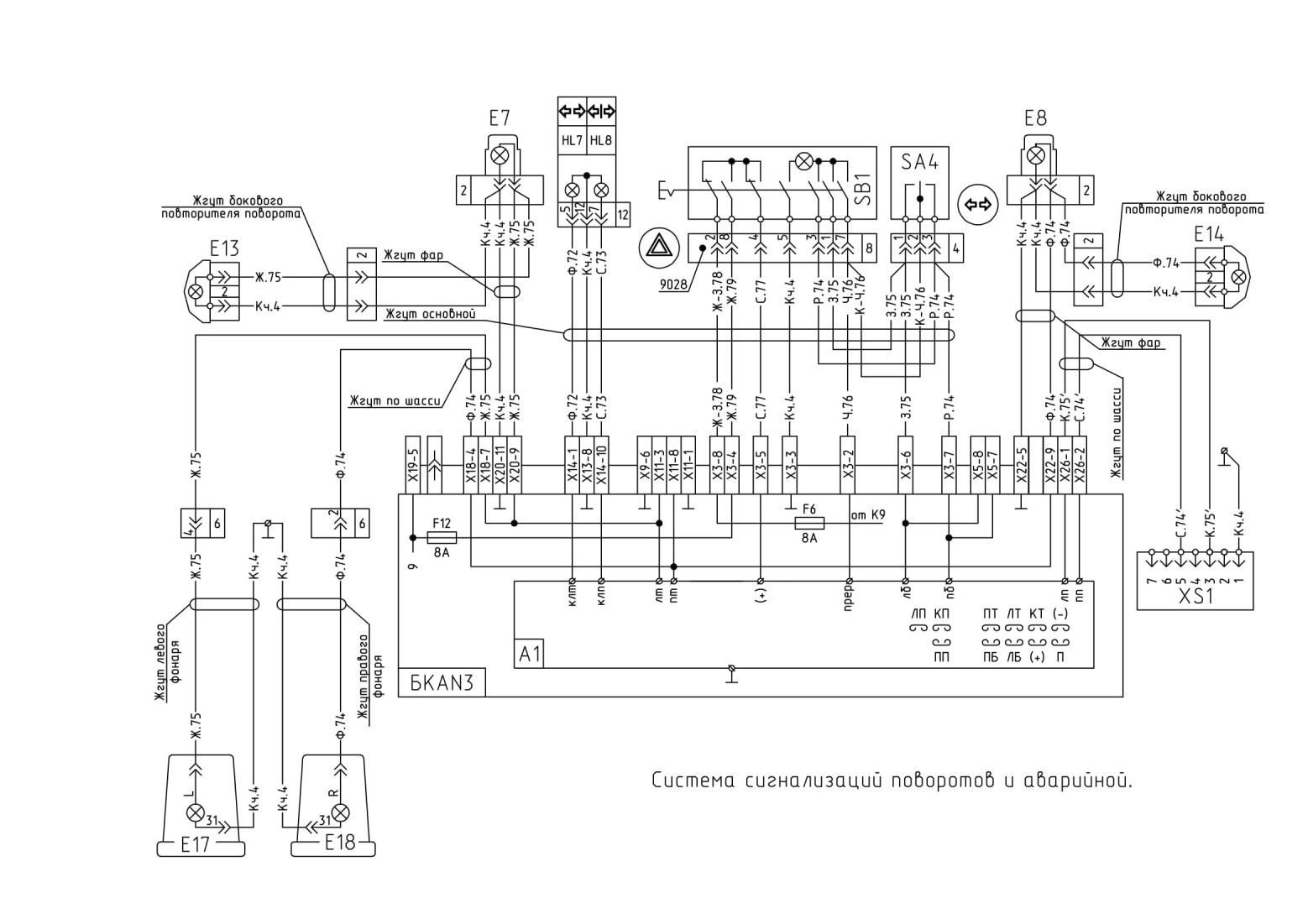

Система сигнализаций поворотов и аварийной.

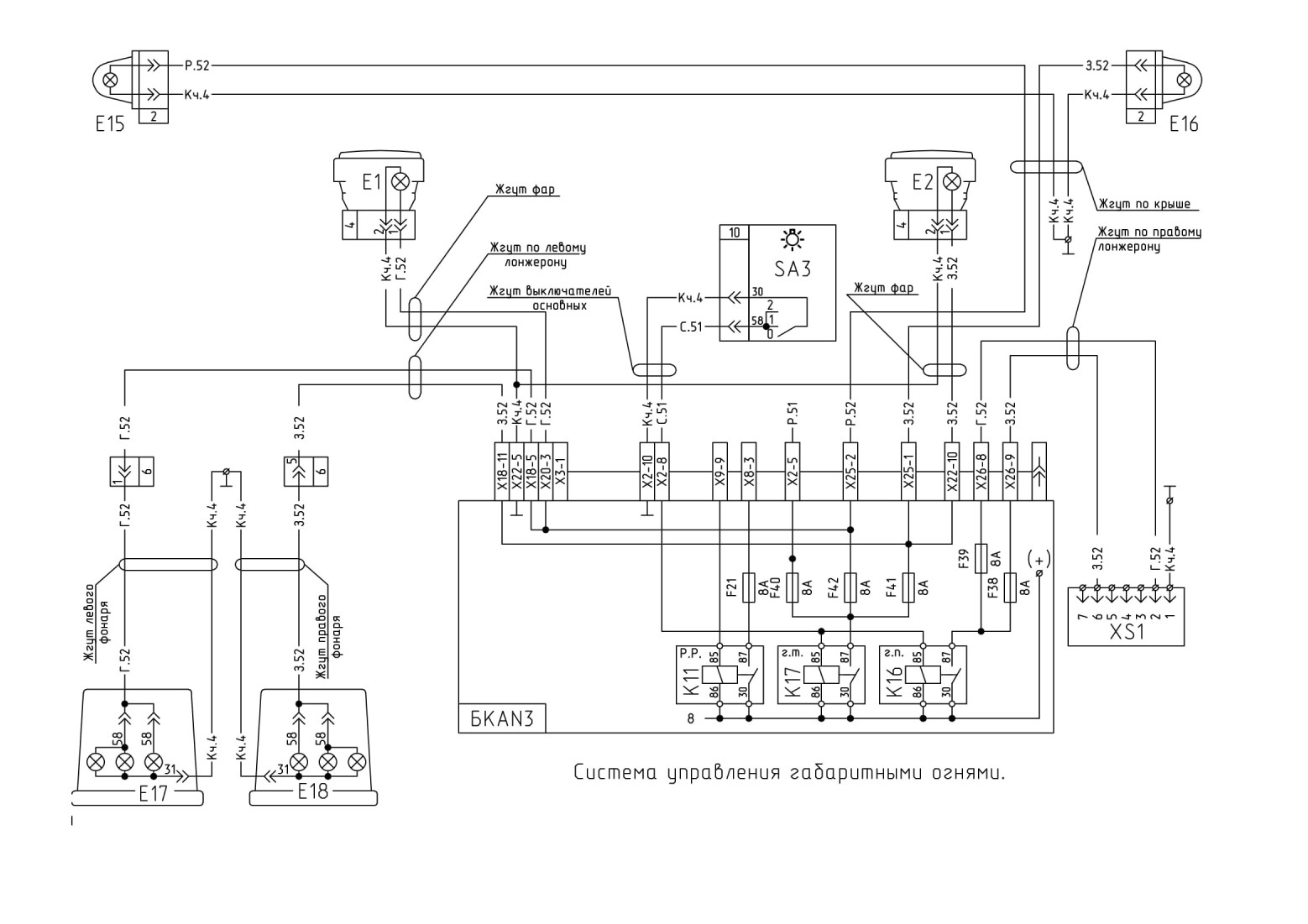

Система управления габаритными огнями.

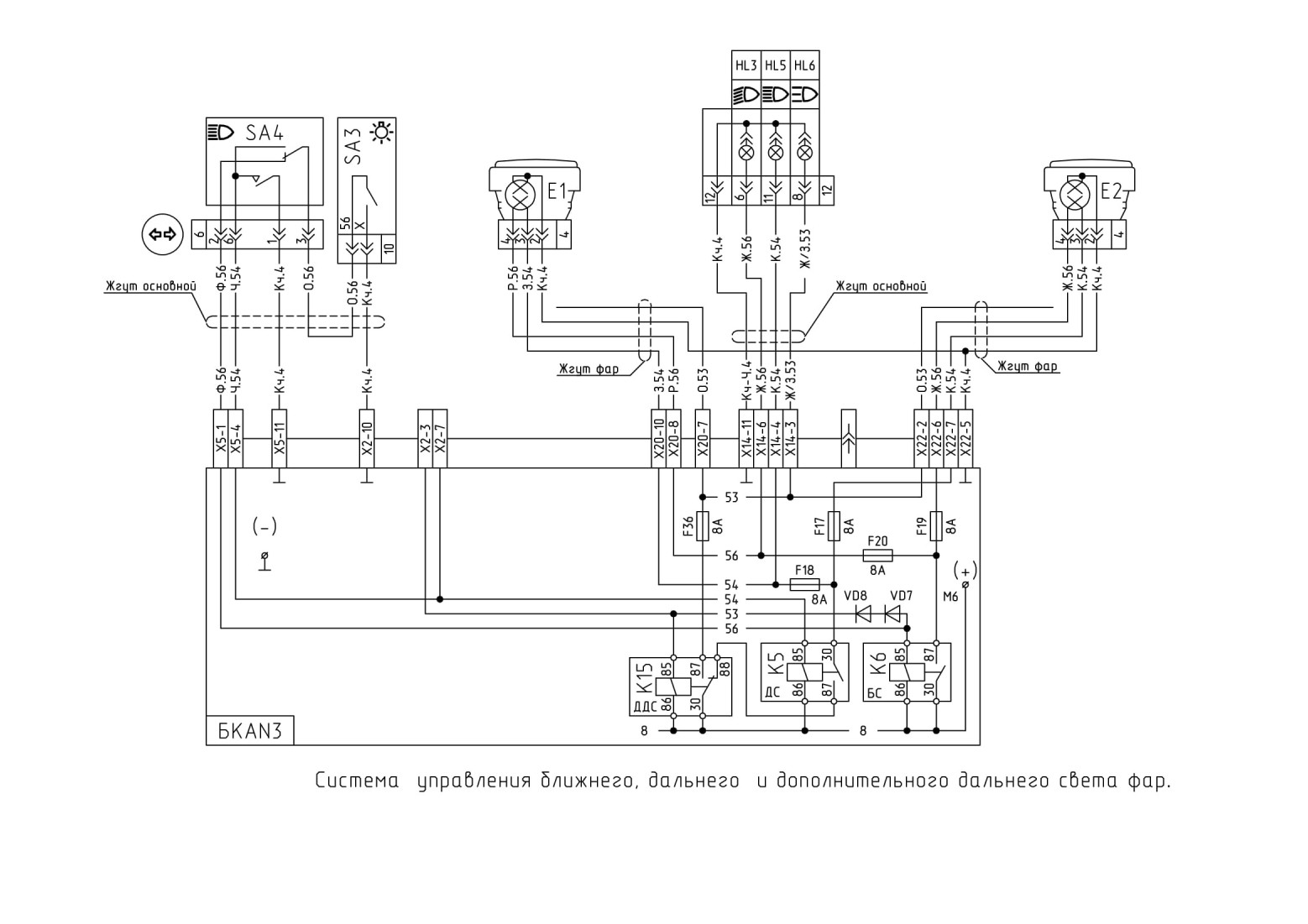

Система управления ближнего, дальнего и дополнительного дальнего света фар.

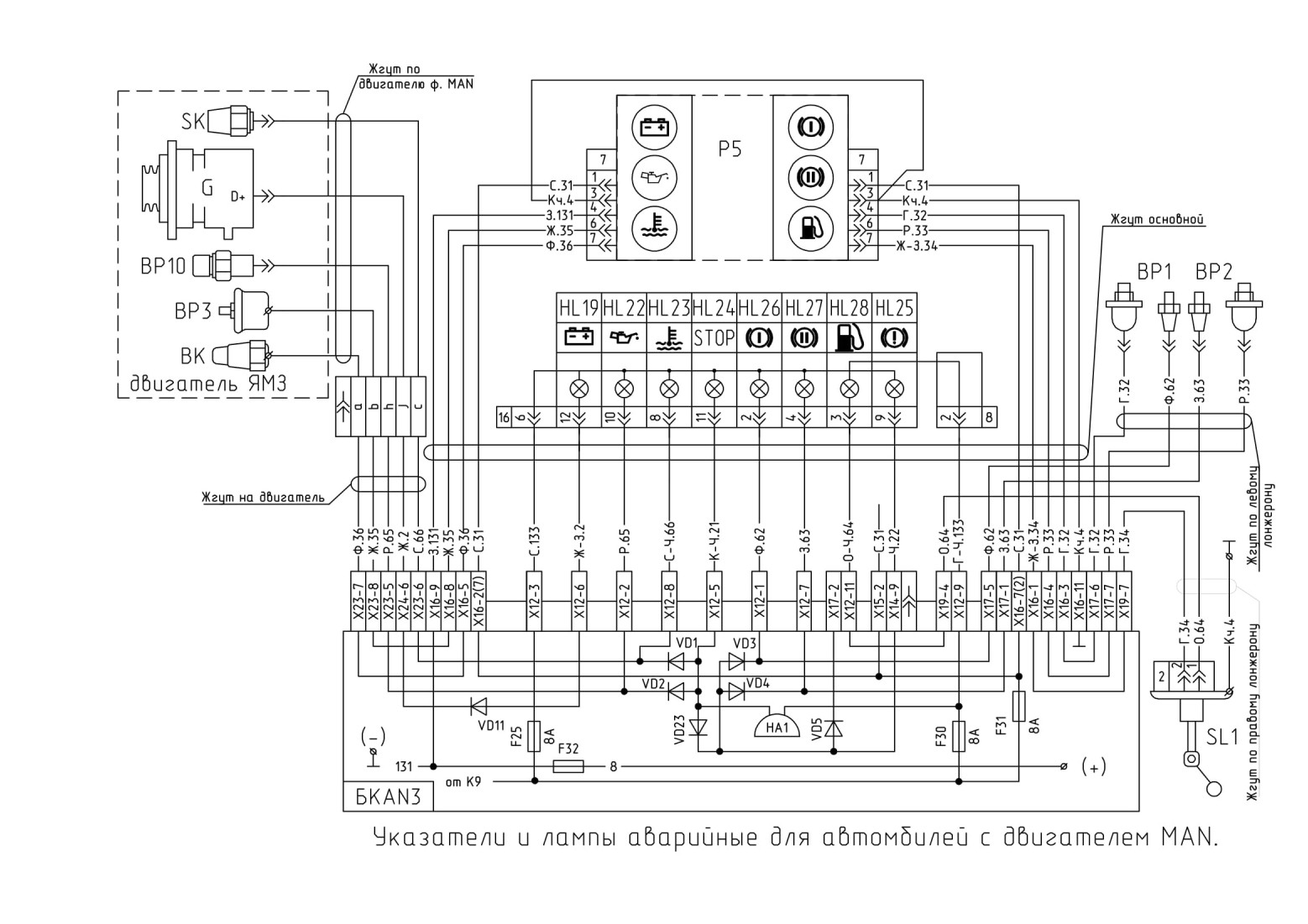

Указатели и лампы аварийные для автомобилей с двигателем MAN.

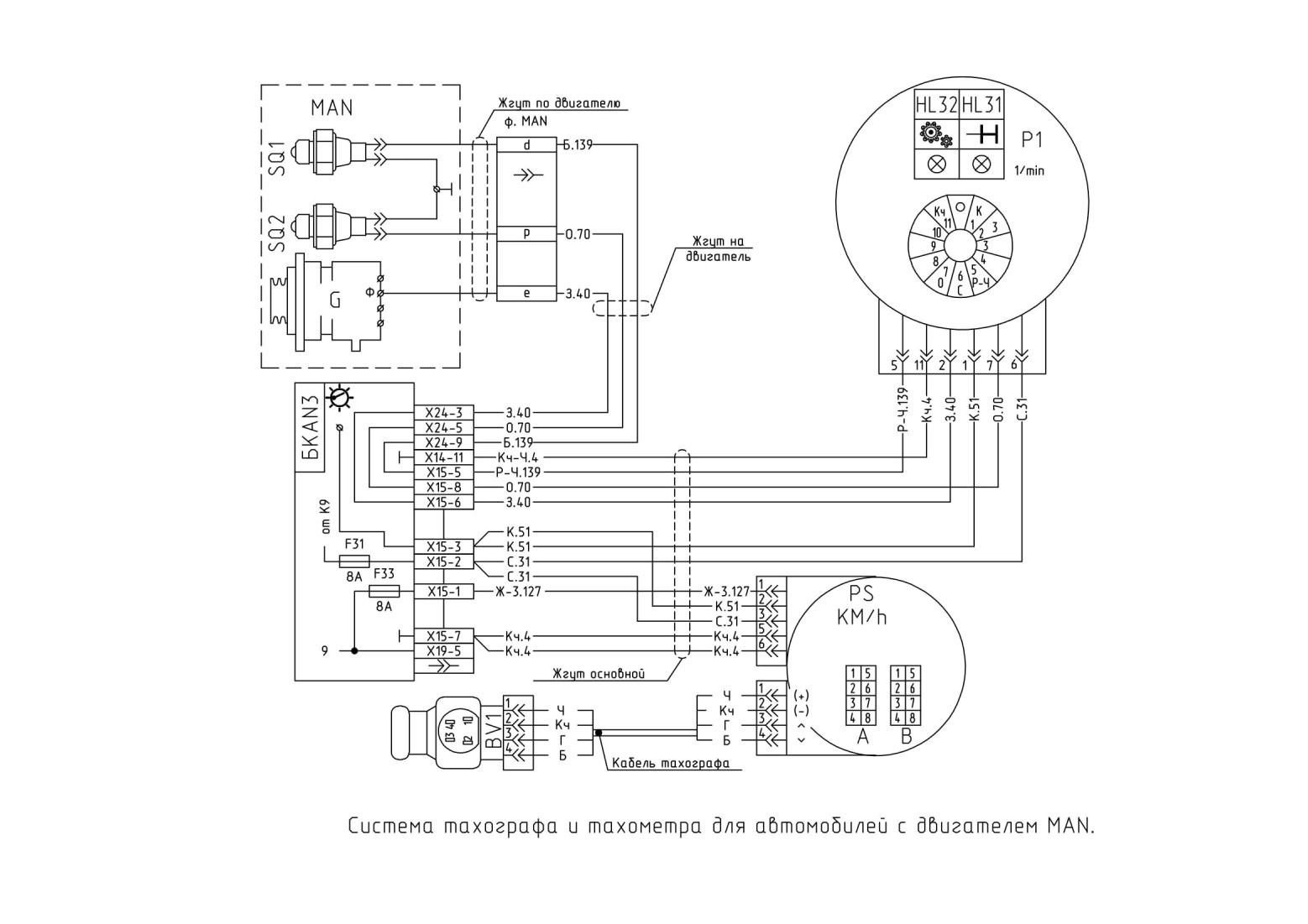

Система тахографа и тахометра для автомобилей с двигателем MAN.

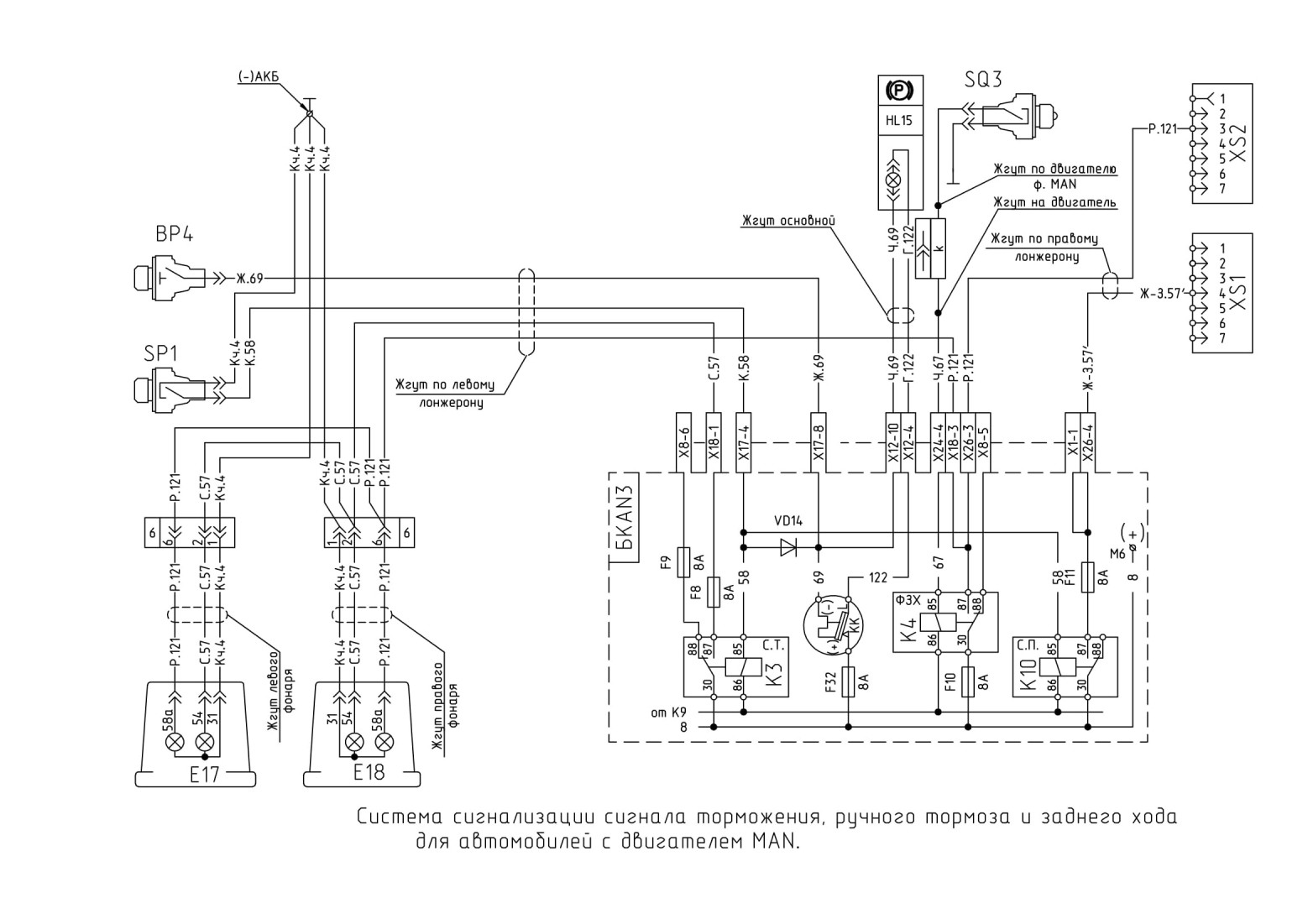

Система сигнализации сигнала торможения, ручного тормоза и заднего хода для автомобилей с двигателем MAN.

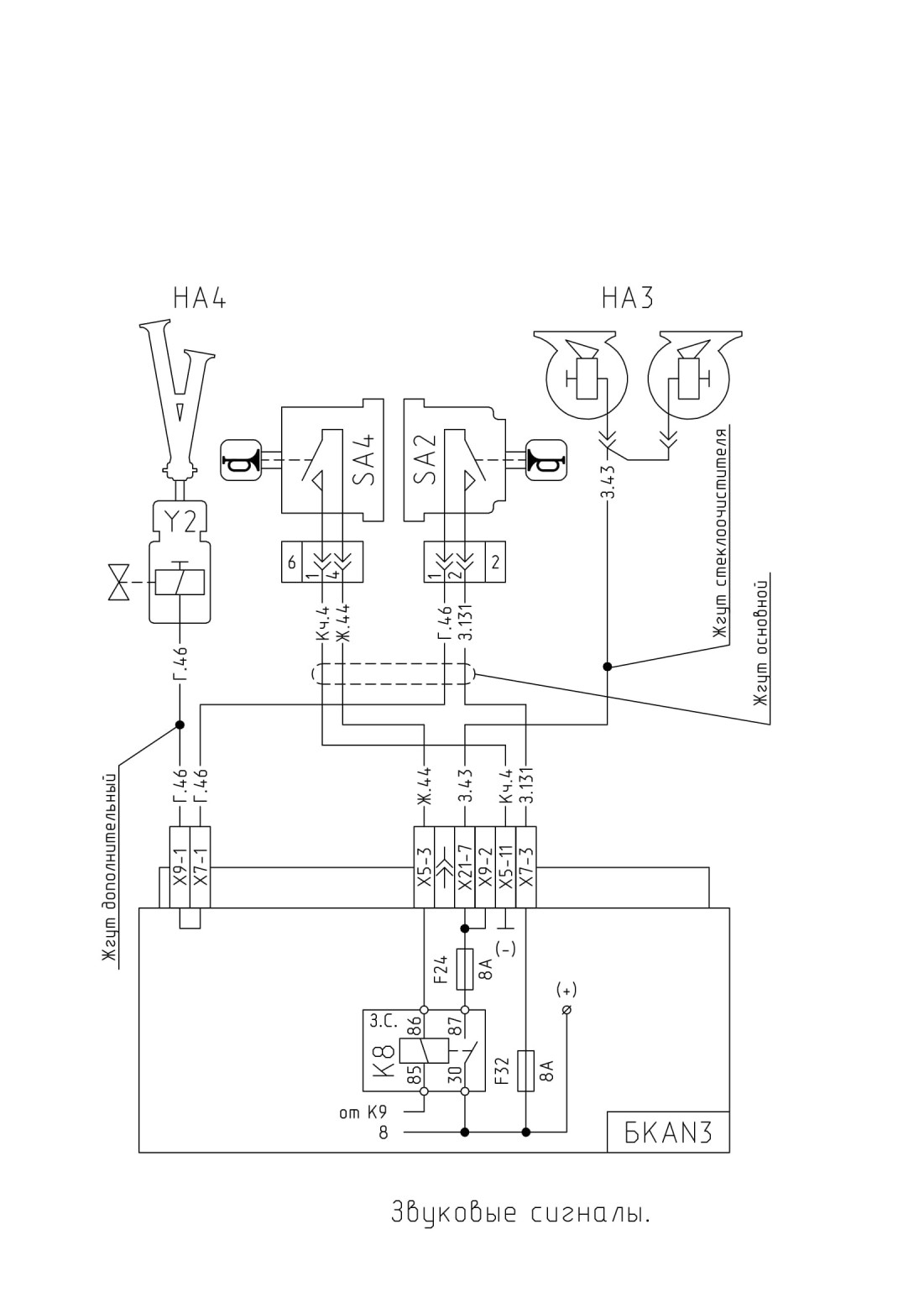

Звуковые сигналы

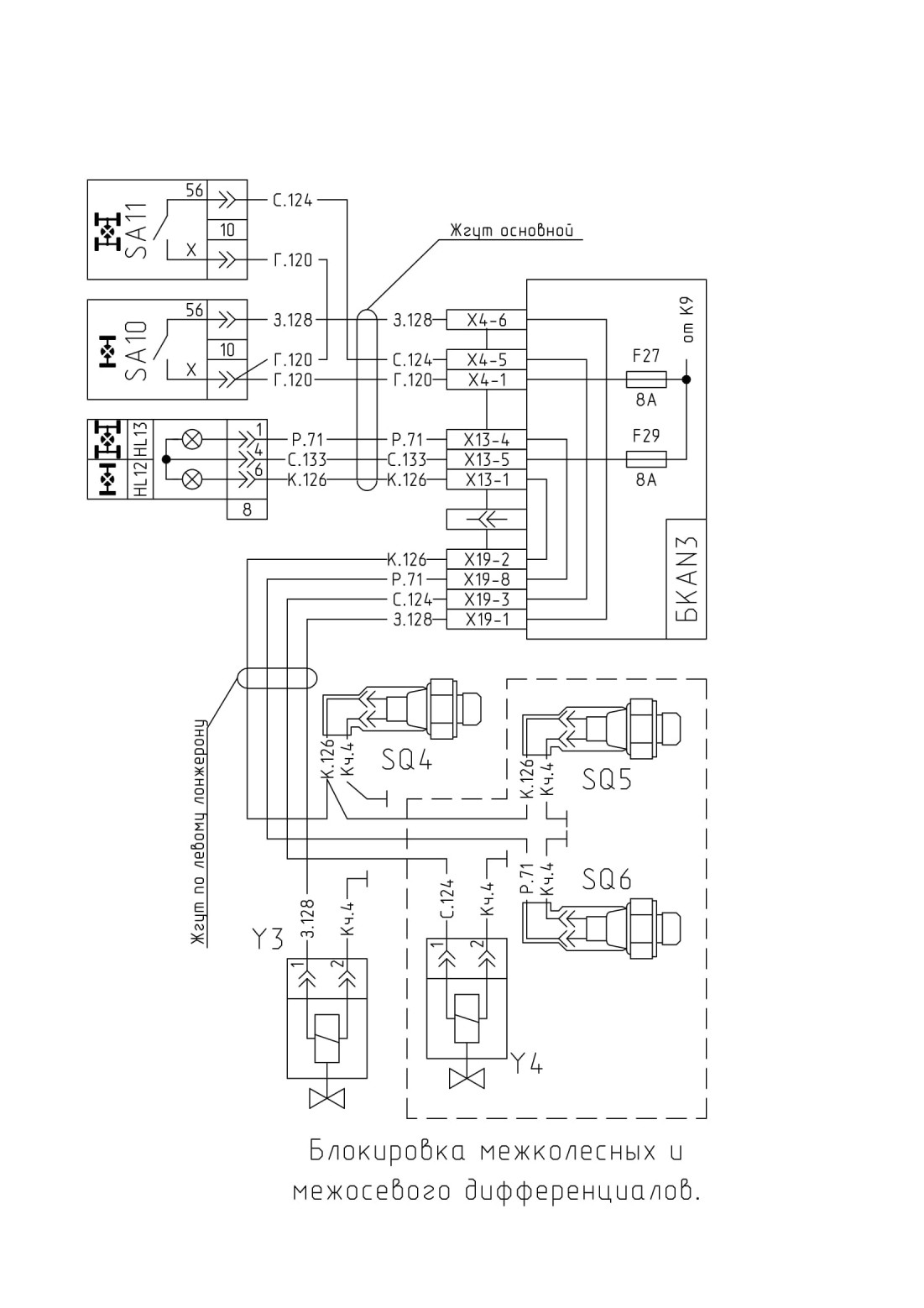

Блокировка межколесных и межосевого дифференциалов.

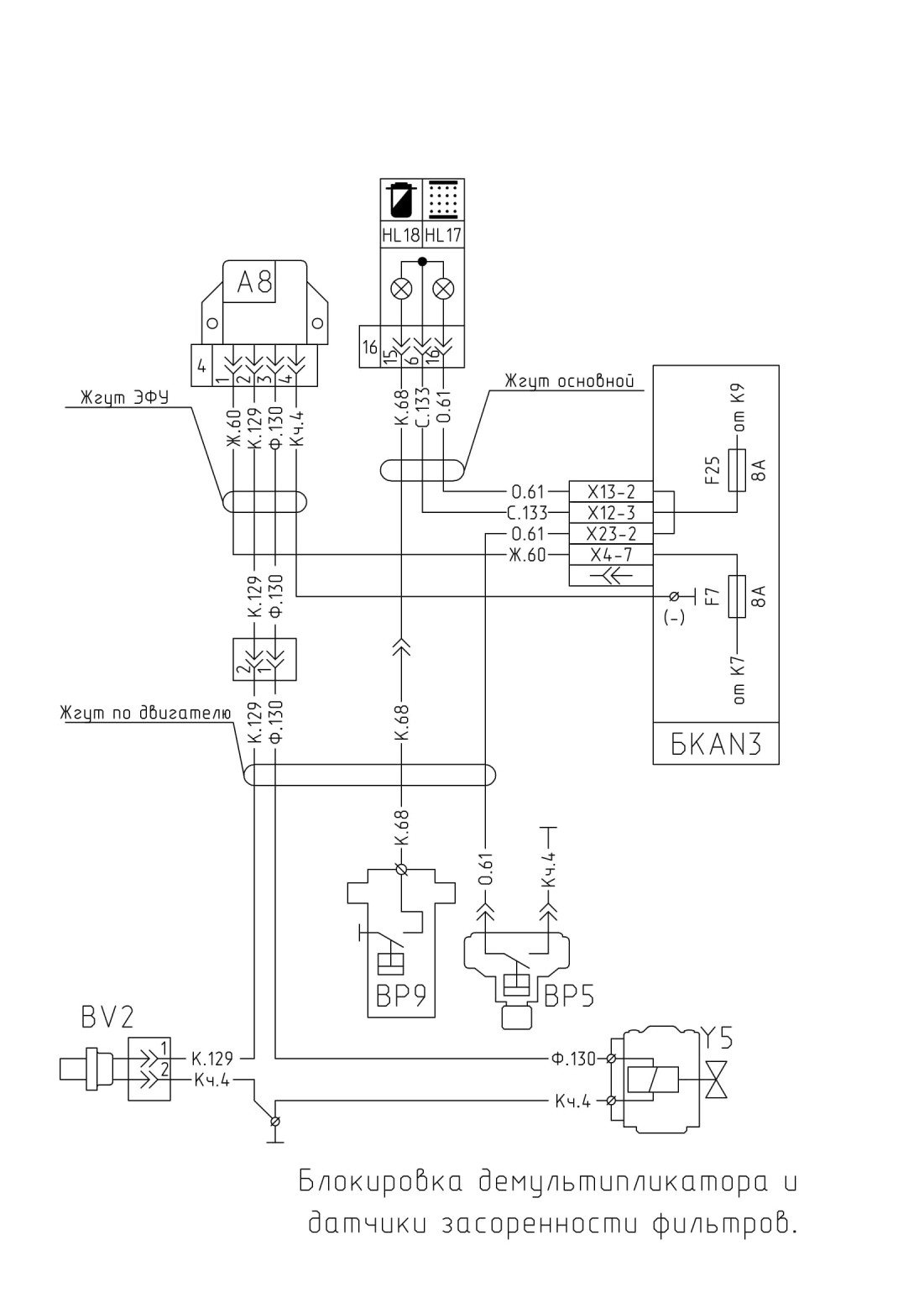

Блокировка демультипликатора и датчики засоренности фильтров.

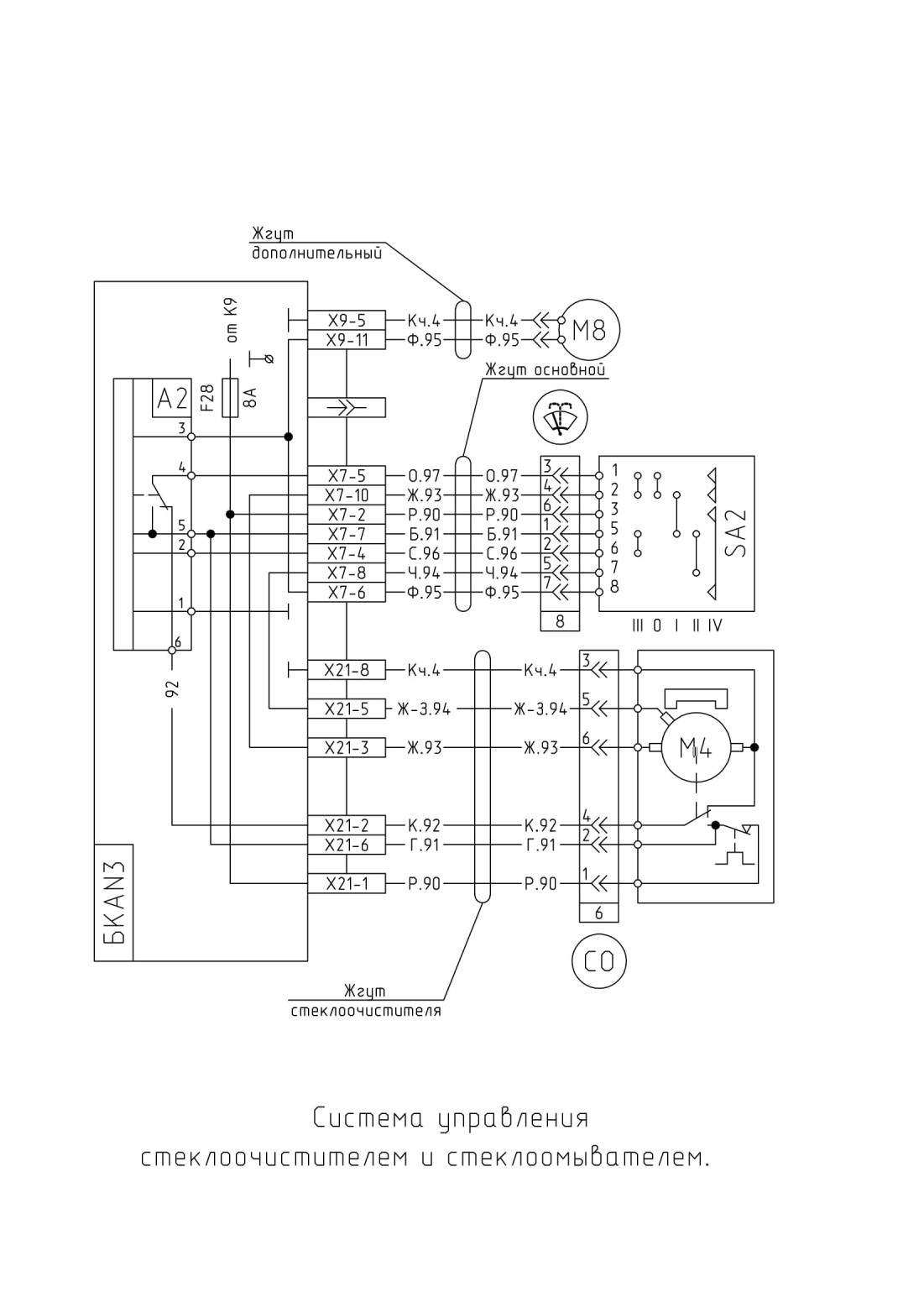

Система управления стеклоочистителем и стеклоомывателем.

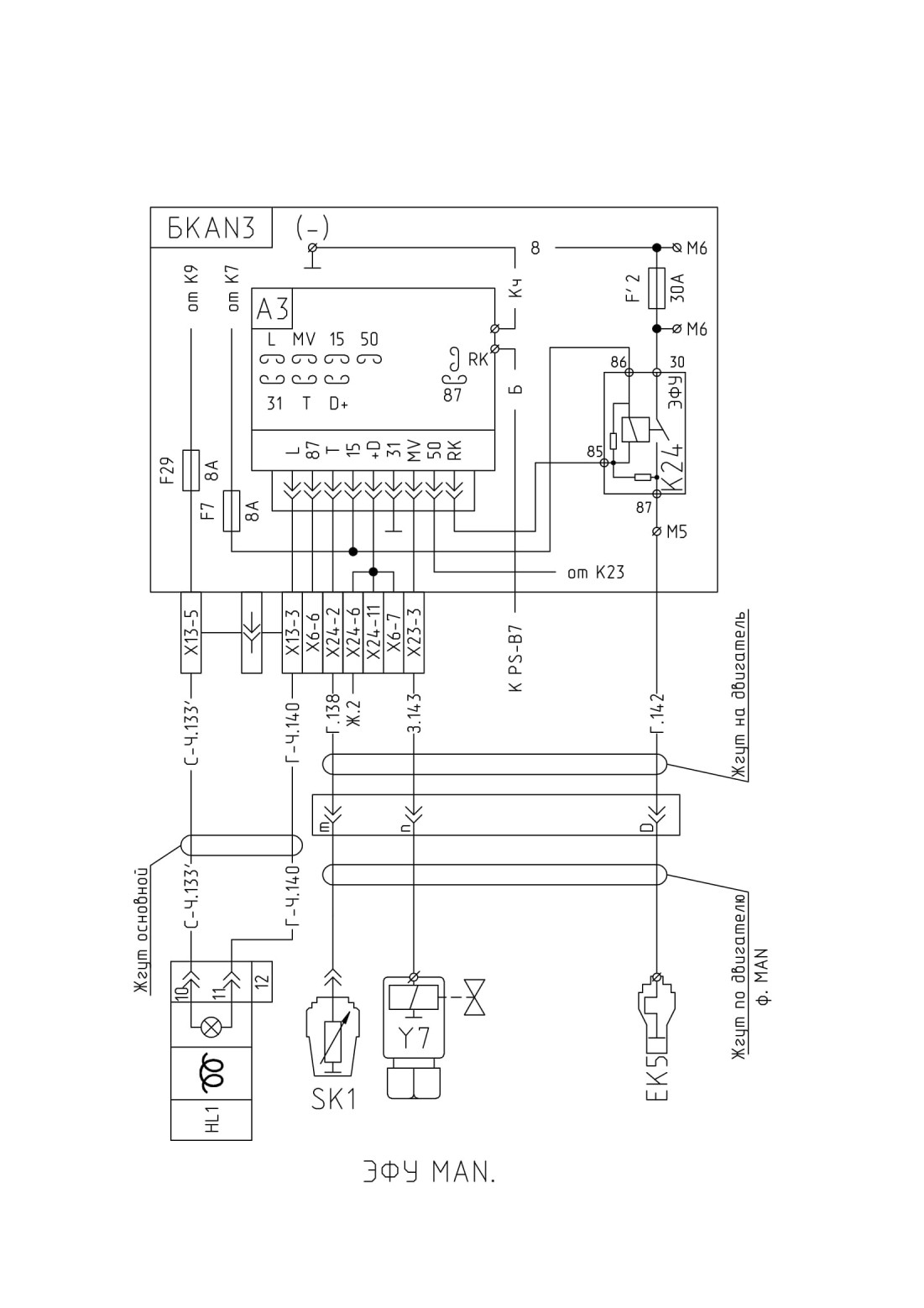

ЭФУ MAN

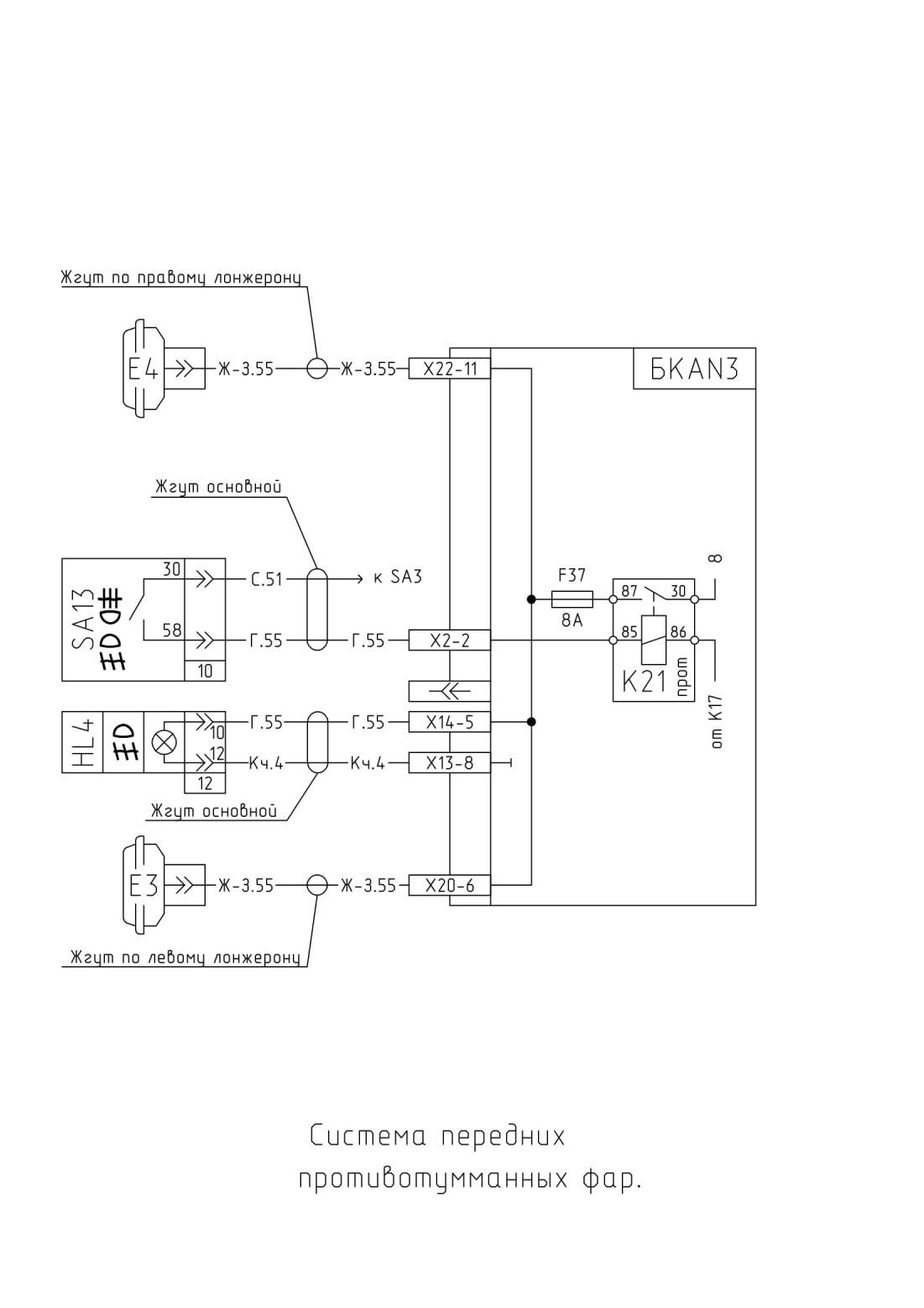

Система передних протиботумманных фар.

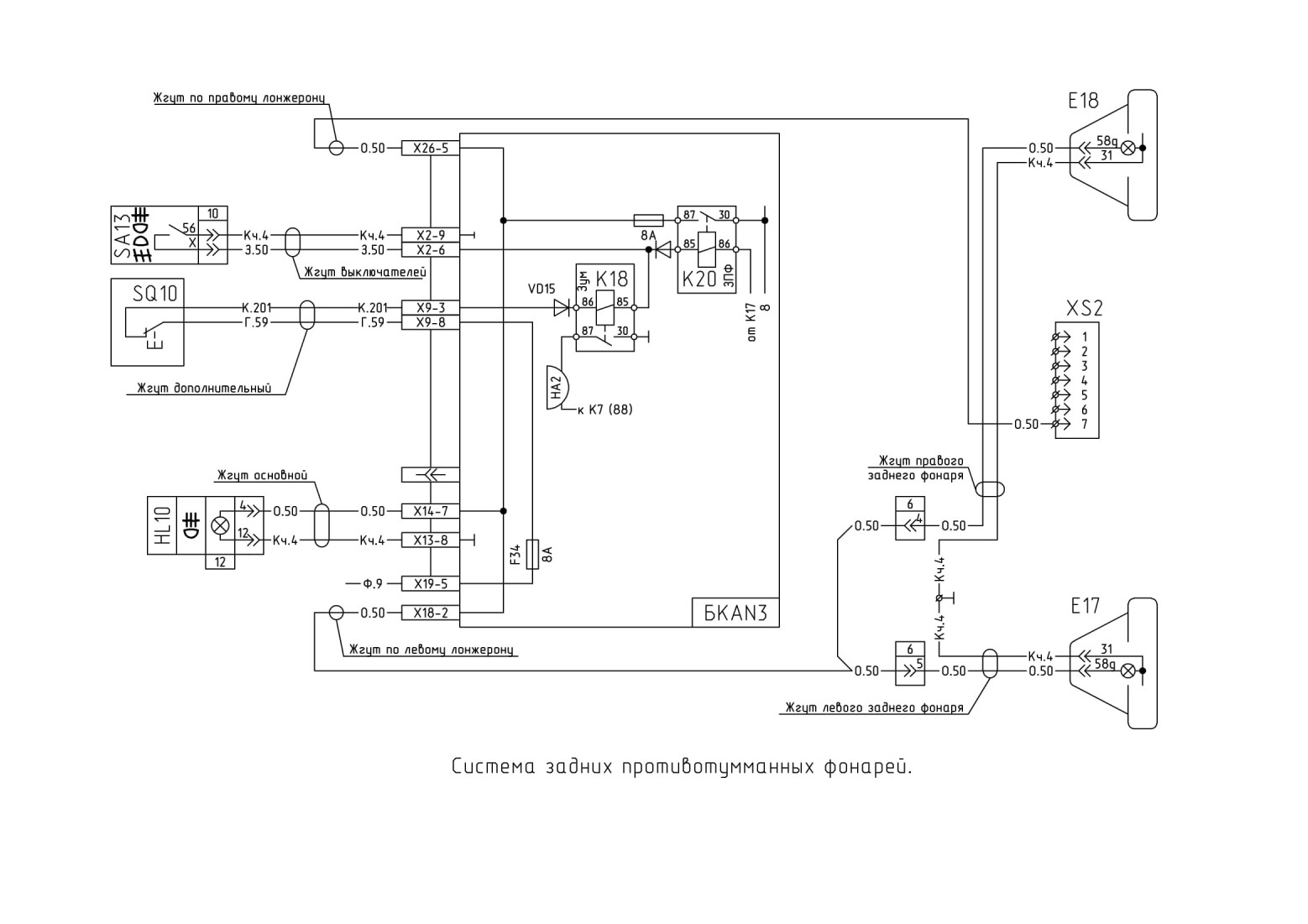

Система задних противотумманных фонарей.
