Двигатель Д-245.30Е3. Каталог деталей и сборочных единиц - часть 3





Установка картера сцепления с коробкой перемены передач

Ном.



Наименование

Каталожный номер

Кол-во



УСТАНОВКА КАРТЕРА СЦЕПЛЕНИЯ С КОРОБКОЙ ПЕРЕМЕНЫ ПЕРЕДАЧ

245-1700015-В-03

1

1

ВИЛКА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

4370-1601203 или

245-1601203

1

2



ВАЛ СЦЕПЛЕНИЯ

4370-1601215-060 или

245-1601215

1

3



КОРОБКА ПЕРЕМЕНЫ ПЕРЕДАЧ

3206-1700010-70

1

4

МУФТА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ KZI-3

07 3151 068 101

1

5

КАРТЕР МУФТЫ СЦЕПЛЕНИЯ

245-1601313-А-01

1

6



КРЫШКА

245-1601315-Б2

1

7



БОЛТ

245-1601202

2

8



ЗАГЛУШКА

240-1003027 или

260-1003027-А2

1

9



ШПОНКА

50-1601218

1

10



КОРПУС

36-1601016

1

11



МАСЛЕНКА

304817-П

2

12



КОЛЬЦО

24-6-4-1б

1

13



ГАЙКА

М6-6Н.6.016

2

14



БОЛТ

М8-6gХ12.88.35.016

4

15



БОЛТ

М10х1,25-6 g х30.88.35.016

1

16



БОЛТ

М 10 -6gХ 30 .88.35.016

11

17



БОЛТ

М 1 4-6gХ4 0 .88.35.016

4

18



ШАЙБА

8 65 06

4

19



ШАЙБА

10 65Г 06

12

20



ШАЙБА

14 ОТ 65Г 06

4



УСТАНОВКА ПРИВОДА И КАРТЕРА МУФТЫ СЦЕПЛЕНИЯ

245-1700015-Г или

1

245-1700015-Г-01



КОРОБКА ПЕРЕМЕНЫ ПЕРЕДАЧ

433420-1700010-М4 или

433420-1700000-М4

1



КАРТЕР СЦЕПЛЕНИЯ В СБОРЕ

4370-1601010-020

1



РЫЧАГ ВИЛКА

4370-1602832-070

1



МУФТА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ KZI- 4.5

09 3151 202 001

1



БОЛТ

М 10 -6gХ 3 5.88.35.016

12



БОЛТ

М 1 4-6gХ5 0 .88.35.016

6



ШАЙБА

10 65 06

12



ШАЙБА

14 ОТ 65Г 06

6

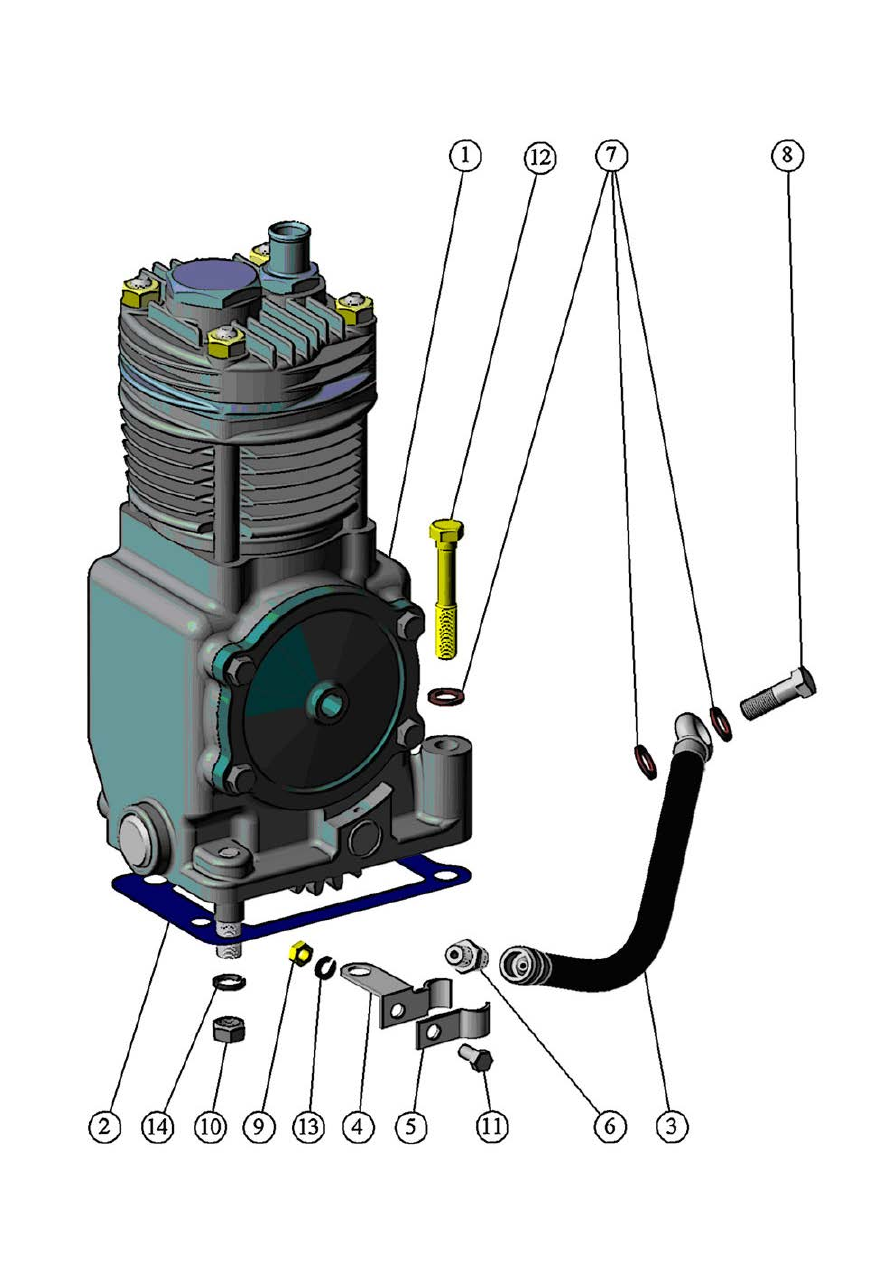

Установка компрессора

Ном.

Наименование

Каталожный номер

Кол-во

УСТАНОВКА КОМПРЕССОРА

245-3509070-07

1

1

КОМПРЕССОР

А29.05.000-А-06

1

2

ПРОКЛАДКА

240-3509037-А

1

3

МАСЛОПРОВОД ( L= 410 мм)

240-3509150-01

1

4

ХОМУТ

240-3509158

1

5

СКОБА

240-3509159

1

6

ШТУЦЕР

240-3509232

1

7

ПРОКЛАДКА

36-1104788

3

8

БОЛТ ШТУЦЕРА

36-1104787

1

9

ГАЙКА

М 6-6 Н .6.016(S10)

1

10

ГАЙКА

М 10-6 Н .6.016(S16)

3

11

БОЛТ

М6-6gХ16.88.35.016

1

12

БОЛТ

М10-6gХ45.88.35.016

1

13

ШАЙБА

6 65Г 06

1

14

ШАЙБА

10 65Г 06

3

Установка насоса шестерённого

Ном.



Наименование

Каталожный номер

Кол-во





УСТАНОВКА НАСОСА ШЕСТЕРЕННОГО

240-1022040-10

1

1



НАСОС ШЕСТЕРЕННЫЙ

НШ14-3Л

1

2



БОЛТ

М8-6gХ30.88.35.016

4

3



БОЛТ

М8-6gХ70.88.35.016

1

4



ШАЙБА

8 65Г 06

5

5



ПРОКЛАДКА

240-1022062

1

6



ПРОКЛАДКА

240-1022075-А1

1



ПРИВОД ГИДРОНАСОСА

240-1022030

7



ШЕСТЕРНЯ ПРИВОДА ГИДРОНАСОСА

240-1022061-Б

1

8



КОРПУС

240-1022069

1

9



КОЛЬЦО СТОПОРНОЕ

240-1307064-01 или А52

1

10



КОЛЬЦО

В25

1

11



ШАРИКОПОДШИПНИК

205К

2

Установка генератора

Ном.



Наименование

Каталожный номер

Кол-во



УСТАНОВКА ГЕНЕРАТОРА

245-3701050-Д

1

1

ГЕНЕРАТОР

АА N 5595

1

2



ВИНТ

245-3701051-Д

1

3



ОСЬ

245-3701052-Д

1

4



КРОНШТЕЙН ГЕНЕРАТОРА

245-3701056-И

1

5



ПЛАНКА

245-3701063-Д

1

6



ШАЙБА

245-3701069

5

7



УГОЛЬНИК

260-1310001

1

8



ВТУЛКА РАЗРЕЗНАЯ

260-3701057

1

9



ШПЛИНТ

3,2х1,8.016

2

10



ГАЙКА

М 8-6 Н .6.016

1

11



ГАЙКА

М 10-6 Н .6.016

2

12



ГАЙКА

М 1 2 -6 Н .6.016

1

13



БОЛТ

М8-6gХ95.88.35.016

1

14



БОЛТ

М10-6gХ100.88.35.016

1

15



БОЛТ

М12-6gХ30.88.35.016

2

16



ШАЙБА

8 65Г 06

1

17



ШАЙБА

10 65Г 06

2

18



ШАЙБА

10.01.08кп.016

1

19



ШАЙБА

12 65Г 06

1

20



БОЛТ (входят в установку водяного насоса 245-1307000-14 )

М10-6 g Х55.88.35.016

1

21



ШАЙБА

10 65Г 06

1

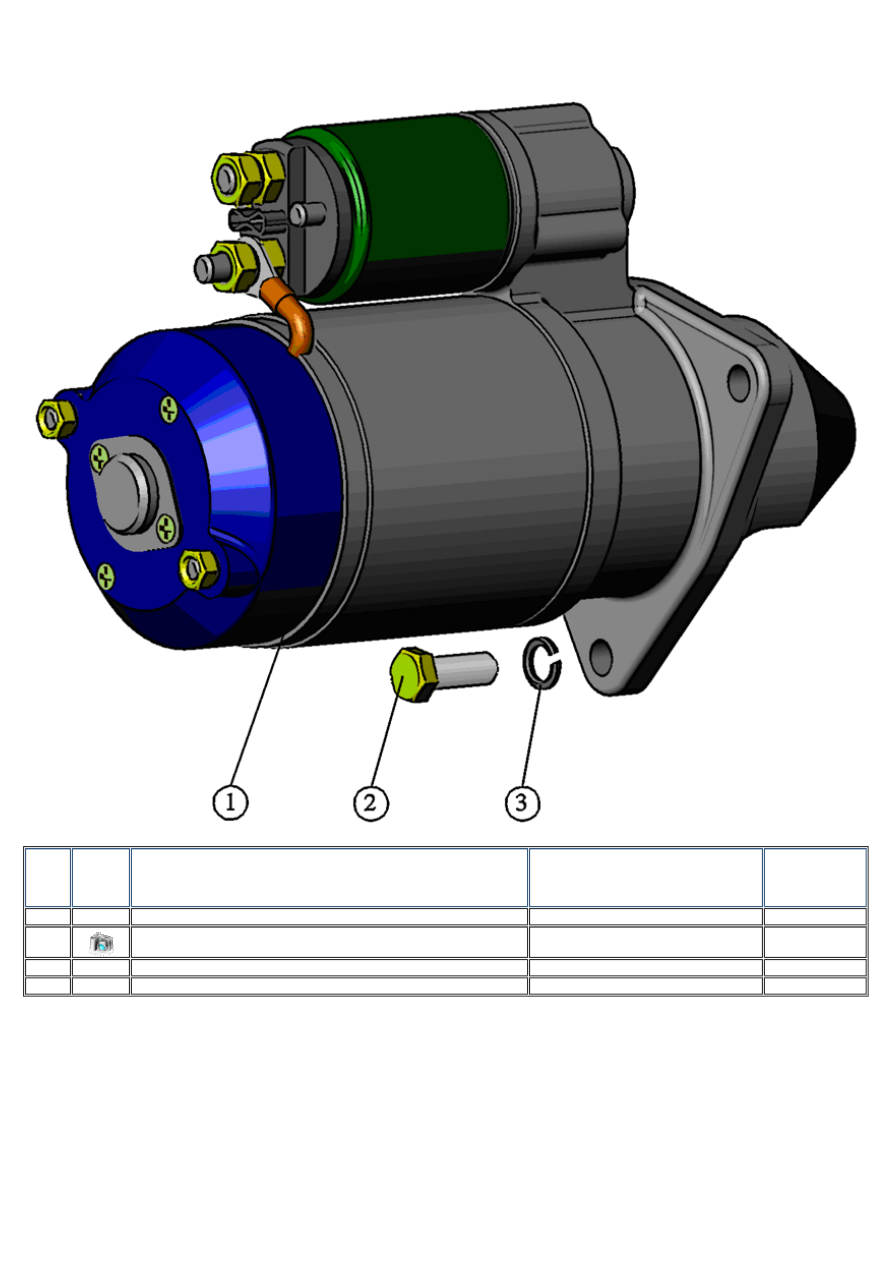

Установка стартера

Ном.



Наименование

Каталожный номер

Кол-во





УСТАНОВКА СТАРТЕРА

245-3708030-32

1

1

СТАРТЕР

7402.3708000

1

2



БОЛТ

М12-6gХ45.88.35.016

3

3



ШАЙБА

12 65Г 06

3

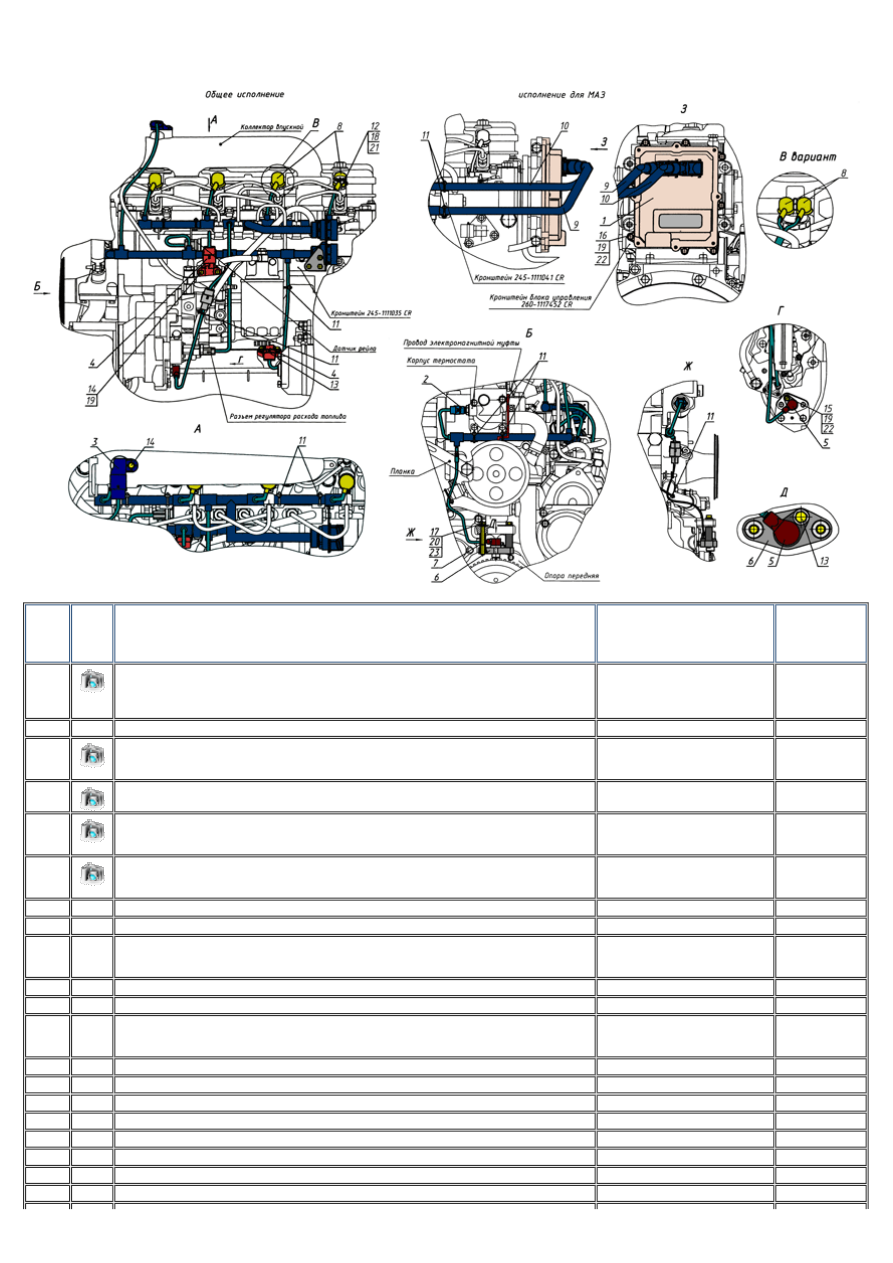

Электронный блок управления . Установка электрооборудования

Ном.



Наименование

Каталожный номер

Кол-во

1

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SG EDC 7 UC 31 (без программного

 обеспечения)

запрограммированный (для МАЗ-4370 )

0281020112

245-3763010-07

1



УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ

245-3700040 -0 1

1

2

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

WTF (пр-ва фирмы « BOSCH », Германия)

0 281 002 209

1

3

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ LDF 6 T (пр-ва фирмы « BOSCH », Германия)

0 281 002 576

1

4

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА ODFT

(пр-ва фирмы « BOSCH », Германия)

0 261 230 112

2

5

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ DG 6 (пр-ва фирмы

« BOSCH », Германия)

0 281 006 009

2

6



ПЛИТА КРОНШТЕЙНА

245-1002401-Б

1

7



ВТУЛКА КРОНШТЕЙНА

245-1002403

2

8



НАКОНЕЧНИК РЕЗИНОВЫЙ

245-3700005 или

М2-14.13.238

4

8

9

ЖГУТ СЕНСОРНЫЙ

245-3724020

1

10



ЖГУТ ИНЖЕКТОРНЫЙ

245-3724120

1

11



МАНЖЕТА

ХОМУТ

80-3723045 или

6430-3724624

11

11

12



ГАЙКА

М4-6Н.6.016 (S7)

8

13



БОЛТ DIN 6921

М6-6gХ16.88.35.016

3

14



БОЛТ DIN 6921

М6-6gХ20.88.35.016

3

15



БОЛТ

М6-6gХ14.88.35.016

1

16



БОЛТ

М6-6gХ30.88.35.016

8

17



БОЛТ

М8-6gХ70.88.35.016

2

18



ШАЙБА

4 65Г 06

8

19



ШАЙБА

6 65Г 06

11

20



ШАЙБА

8 65Г 06

2

21



ШАЙБА

4.01.08кп.016

8

22



ШАЙБА

6.01.08кп.016

9

23



ШАЙБА

8.01.08кп.016

2
