Двигатель Д-245.30Е3. Каталог деталей и сборочных единиц - часть 2





Ном.



Наименование

Каталожный номер

Кол-во





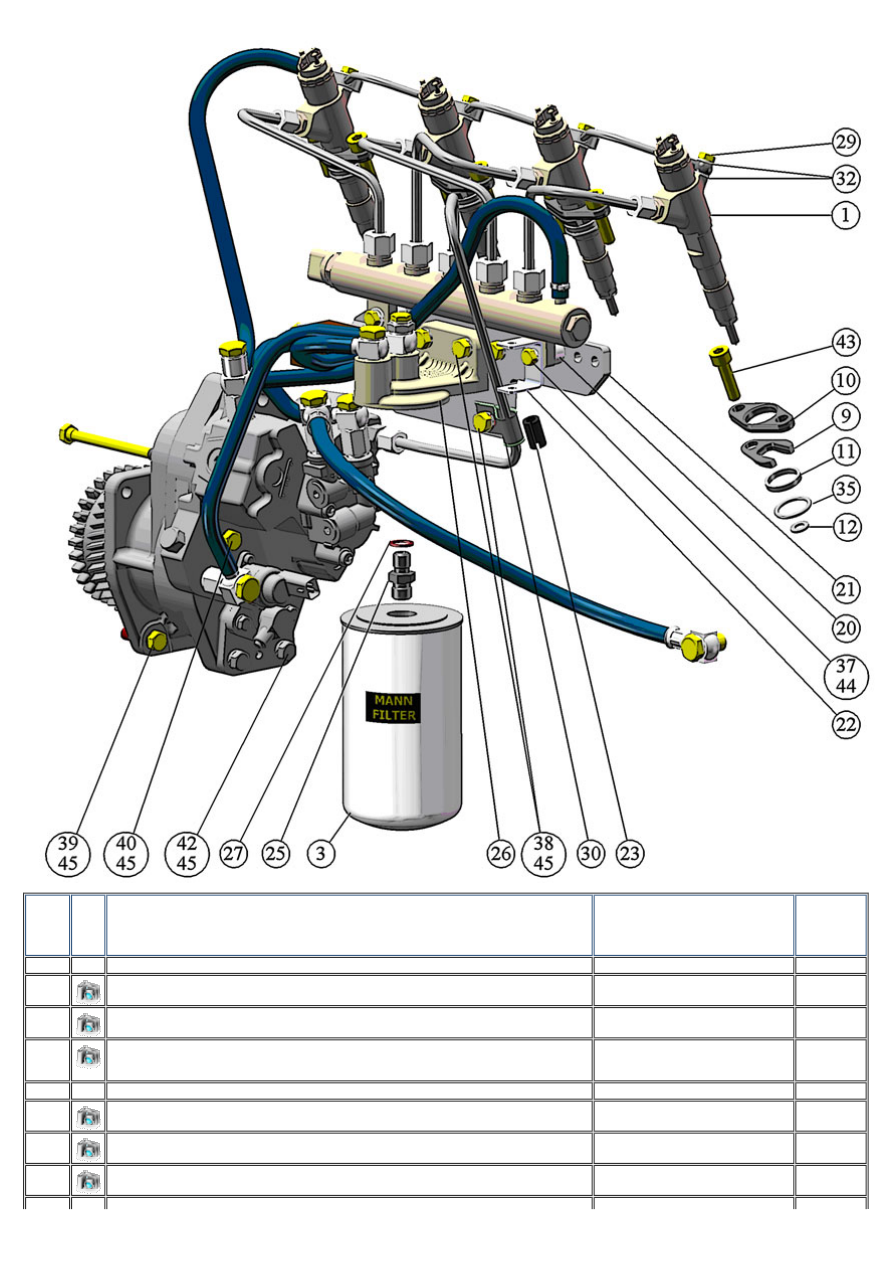

УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ

245-1111000– CR

1

1

ИНЖЕКТОР CRIN 2 (пр-ва фирмы « BOSCH », Германия)

0 445 12 0 141

4

2

РЭЙЛ LWRN 3 (пр-ва фирмы « BOSCH », Германия)

0 445 224 047

1

3

ФИЛЬТР ОЧИСТКИ ТОПЛИВА (пр-ва фирмы

« MANN + HUMMEL », Германия)

WDK 962/12

1

4

ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ

N 2095

1

5

ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ

N 2096

1

6

ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ

N 2097

1

7

ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ

N 2098

1

8

ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ.

N 2099

1

9

СКОБА

263-1111318 -CR

4

10

НАКЛАДКА

263-1111319-CR

4

11

ВТУЛКА

263-1111317- CR

4

12



ПРОКЛАДКА

245-1104 14 3- CR

4

13



ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ ( L =330мм)

245-1104180- CR -0 1

1

14



ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ ( L =155мм)

245-1104180- CR

2

15



ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ ( L =455мм)

245-1104180-А1-0 3

1

16

ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ

245-1104185 - CR

1

17

ТОПЛИВОПРОВОД ДРЕНАЖНЫЙ

245-1104320 - CR

1

18

РЕДУКТОР

245-1111010- CR

1

19

ТОПЛИВНЫЙ НАСОС С ШЕСТЕРНЕЙ

245-1111025- CR

1

20



ВТУЛКА

245-1111034- CR

2

21



КРОНШТЕЙН

245-1111035- CR

1

22



КРОНШТЕЙН

245-1111041-CR

1

23



ВТУЛКА РАЗРЕЗНАЯ

245-1111102- CR

1

24



ВТУЛКА ЗАЩИТНАЯ

245-1111113

2



КОРПУС ФИЛЬТРА ОЧИСТКИ ТОПЛИВА

245-1117075-CR

1

25



ШТУЦЕР

245-1117079

1

26



КРЫШКА

245-1117081

1

27



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Д18-055-А

1

28



ШТУЦЕР С ПРОБКОЙ

245-1117105

1

29



БОЛТ ШТУЦЕРА

240-1104787

4

30



ХОМУТ

240-1111101-Б

1

31



БОЛТ ПОВОРОТНОГО УГОЛЬНИКА

240-1111103-А

1

32



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

50-1022067

8

33



БОЛТ ПОВОРОТНОГО УГОЛЬНИКА

Д18-051-А

7

34



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Д18-055-А

22

35



КОЛЬЦО

024-030-36-2-2

4

36



ХОМУТ

1 0 -1 6 "NORMA-TORRO"

2

37



БОЛТ

М 8-6g Х 35.88.35.016

2

38



БОЛТ

М 10-6g Х 25.88.35.016

5

39



БОЛТ

М 10-6g Х 35.88.35.016

1

40



БОЛТ

М10-6gХ65.88.35.016

3

41



БОЛТ

М10-6gХ120.88.35.016

2

42



БОЛТ

М10-6gХ1 3 0.88.35.016

1

43



БОЛТ DIN 912

М10х35.88.35.016

8

44



ШАЙБА

8 65Г 06

2

45



ШАЙБА

10 65Г 016

12

Топливный насос. Редуктор

Ном.



Наименование

Каталожный номер

Кол-во



РЕДУКТОР

245-1111010- CR

1

РЕДУКТОР

245-1111015- CR

1

1



ФЛАНЕЦ

245-1111113- CR

1

2



ПРОКЛАДКА

245-1111114- CR

1

3



КОРПУС РЕДУКТОРА

245-1111116- CR

1

4



КРЫШКА РЕДУКТОРА

245-1111117- CR

1

5



ПРОКЛАДКА

245-1111118- CR

1

6



ЖИКЛЕР

245-1111119- CR

1



ВАЛ РЕДУКТОРА

245-1111120- CR

1

7

ШЕСТЕРНЯ ПРИВОДА ТОПЛИВНОГО НАСОСА

ВЕДУЩАЯ СО ШТИФТАМИ

245-1006210

1

8



ВАЛ

245-1111121- CR

1

9



ШПОНКА

6х9

1

10



ВТУЛКА РАСПОРНАЯ

245-1111122- CR

1

11



ГАЙКА ШЛИЦЕВАЯ

245-1111126- CR

1

12



КОЛЬЦО СТОПОРНОЕ

245-1111127- CR

2

13



ШАЙБА СТОПОРНАЯ МНОГОЛАПЧАТАЯ

245-1111128- CR

1



ФЛАНЕЦ ПРИВОДА

245-1111320- CR

1

14



ФЛАНЕЦ ПРИВОДА

245-1006321- CR

1

15



ШПИЛЬКА

245-1121059-Б

3

16



ПОДШИПНИК

307

2

17



ШТИФТ

2.6х14

2

18



БОЛТ

М-6gХ 16.88.35.016

2

19



БОЛТ

М10-6gХ 30.88.35.016

1

20



ШАЙБА

6 65Г 016

2

21



ШАЙБА

10 65Г 016

1

22



ШПОНКА

4х6,5

1

23



ГАЙКА

М16-6Н.5.06

1

24



ШАЙБА

16.01.08кп.016

1



ТОПЛИВНЫЙ НАСОС С ШЕСТЕРНЕЙ

245-1111025- CR

1

25

ШЕСТЕРНЯ ПРИВОДА ТОПЛИВНОГО НАСОСА

ВЕДОМАЯ

245-1006313

1

26



ШТУЦЕР

245-1111031- CR

4

27



ПРОКЛАДКА

240-3707124

4

28

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ СР3.3 (пр-ва фирмы « BOSCH »,

 Германия)

0 445 020 088

1

29



КОЛЬЦО ГОСТ 18829-73

100-105-20-2-4

1

30



ГАЙКА (поставляется в составе топливного насоса)

М18х1,5 ( S27 )

1

31



ШАЙБА (поставляется в составе топливного насоса)

18

1

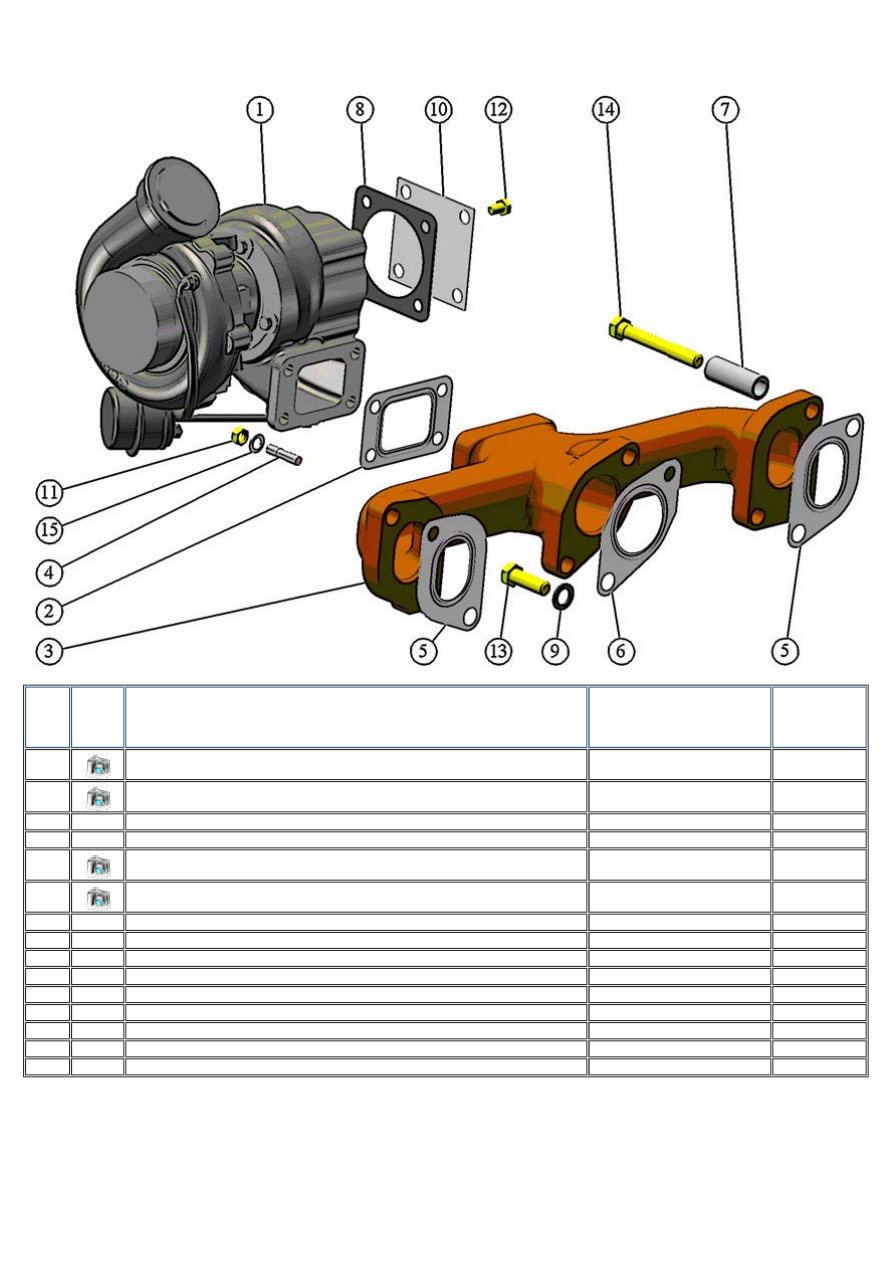

Установка турбокомпрессора

Ном.



Наименование

Каталожный номер

Кол-во

1

ТУРБОКОМПРЕССОР (пр-ва фирмы «Турбо», Чехия)

С15-505-01

1

2

ПРОКЛАДКА

245-1008016 - А

1

3



КОЛЛЕКТОР ВЫПУСКНОЙ

245-1008025-П

1

4



БОЛТ

245-1008024

4

5

ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА КРАЙНЯЯ

245 -1008026

2

6

ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА СРЕДНЯЯ

245 -1008027

1

7



ВТУЛКА (только для S 200 G -01)

245-1008037

4

8



ПРОКЛАДКА

245-1205614-Б

1

9



ШАЙБА

245-3701069

6

10



КРЫШКА ТЕХНОЛОГИЧЕСКАЯ

600-1118081

1

11



ГАЙКА (для S 200 G -01)

М8-6Н.6.016( S13 )

4

12



БОЛТ

М8-6gХ16.88.35.016

4

13



БОЛТ

М12-6gХ35.88.35.016

6

14



БОЛТ (для S 200 G -01)

М12-6gХ85.88.35.016

4

15



ШАЙБА

8 65Г 06

4

Установка водяного насоса

Ном.



Наименование

Каталожный номер

Кол-во



УСТАНОВКА ВОДЯНОГО НАСОСА

245-1307000- 14

1

1



БОЛТ

М10-6gХ45.88.35.016

2

2



БОЛТ

М10-6gХ55.88.35.016

1

3



ШАЙБА

10 65Г 06

3

4



ПРОКЛАДКА КОРПУСА

50-1307048-Б

1



НАСОС ВОДЯНОЙ

245-1307012-А1-14

1

5



ПРОКЛАДКА ПАТРУБКА

50-1307049-А

1

6



ШТУЦЕР

245-1306031

1



НАСОС ВОДЯНОЙ

245-1307010-А1 - 09

1

7



ШАЙБА

50-1005161

1

8



КОЛЬЦО СТОПОРНОЕ

240-1307064

1

9



КРЫЛЬЧАТКА

240-1307074-В

1

10



ЗАГЛУШКА

240-1307075

1

11



КОРПУС ВОДЯНОГО НАСОСА

245-1307025-01

1

12



ВАЛ

245-1307052-Г

1

13



ШКИВ ВОДЯНОГО НАСОСА

245-1307061

1

14



ВТУЛКА

245-1307084

1

15



КОЛЬЦО УПОРНОЕ

245-1307094

1

16



ПОДШИПНИК ШАРИКОВЫЙ РАДИАЛЬНЫЙ

1160305

2

ОДНОРЯДНЫЙ

17



САЛЬНИК ВОДЯНОГО НАСОСА

Sp / 1341

1

18



ГАЙКА

М16Х1,5-6Н.6.016

1

19



ПРОБКА

КГ 3/8". А12.016

1

20



ШПОНКА

5х7,5

1



ПАТРУБОК ВОДЯНОГО НАСОСА

245-1307060-03

1

21



ШТУЦЕР

245-1306027

1

22



ШТУЦЕР

245-1306031

1

23

ПАТРУБОК ВОДЯНОГО НАСОСА

245-1307044-Д-01

1

24



БОЛТ

М8-6gХ 45.88.35.016

2

25



ШАЙБА

50-1401067

2

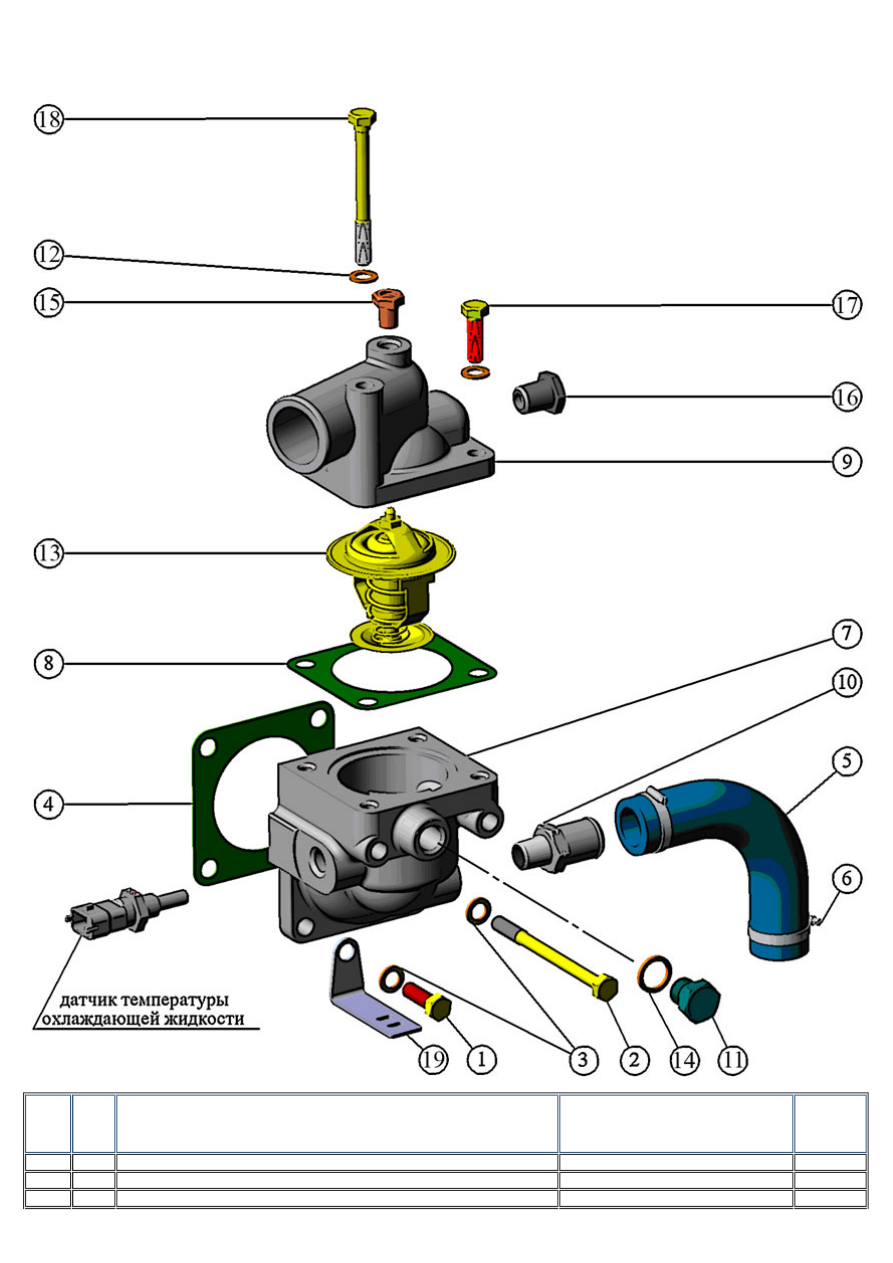

Установка корпуса термостата

Ном.



Наименование

Каталожный номер

Кол-во



УСТАНОВКА КОРПУСА ТЕРМОСТАТА

245-1306030-В-05

1

1



БОЛТ

М8-6gХ25.88.35.016

2

2



БОЛТ

М8-6gХ95.88.35.016

2

3



ШАЙБА

50-1401067

4

4



ПРОКЛАДКА КОРПУСА ТЕРМОСТАТА

50-1306026

1

5



ШЛАНГ ТЕРМОСТАТА

50-1306028-Б3

1

6



ХОМУТ

20-32 "NORMA-TORRO"

2





КОРПУС ТЕРМОСТАТА

245-1306040-Б-05

1

7



КОРПУС НИЖНИЙ

245-1306021-Б-04

1

8



ПРОКЛАДКА

245-1306023

1

9



КРЫШКА КОРПУСА

245-1306028-Г-01

1

10



ШТУЦЕР

245-1306027

1

11



ПРОБКА РЕЗЬОВАЯ

50-1117028

1

12



ШАЙБА

50-1401067

4

13



ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ

ТР2-1306100-01 (ТР2-02)

1

14



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Д18-055-А

1

15



ПРОБКА

КГ 1/8". А12.016

1

16



ПРОБКА

КГ 3/8". А12.016

1

17



БОЛТ

М8-6gХ25.88.35.016

3

18



БОЛТ

М8-6gХ75.88.35.016

1

19



КРОНШТЕЙН

245-3700004

2

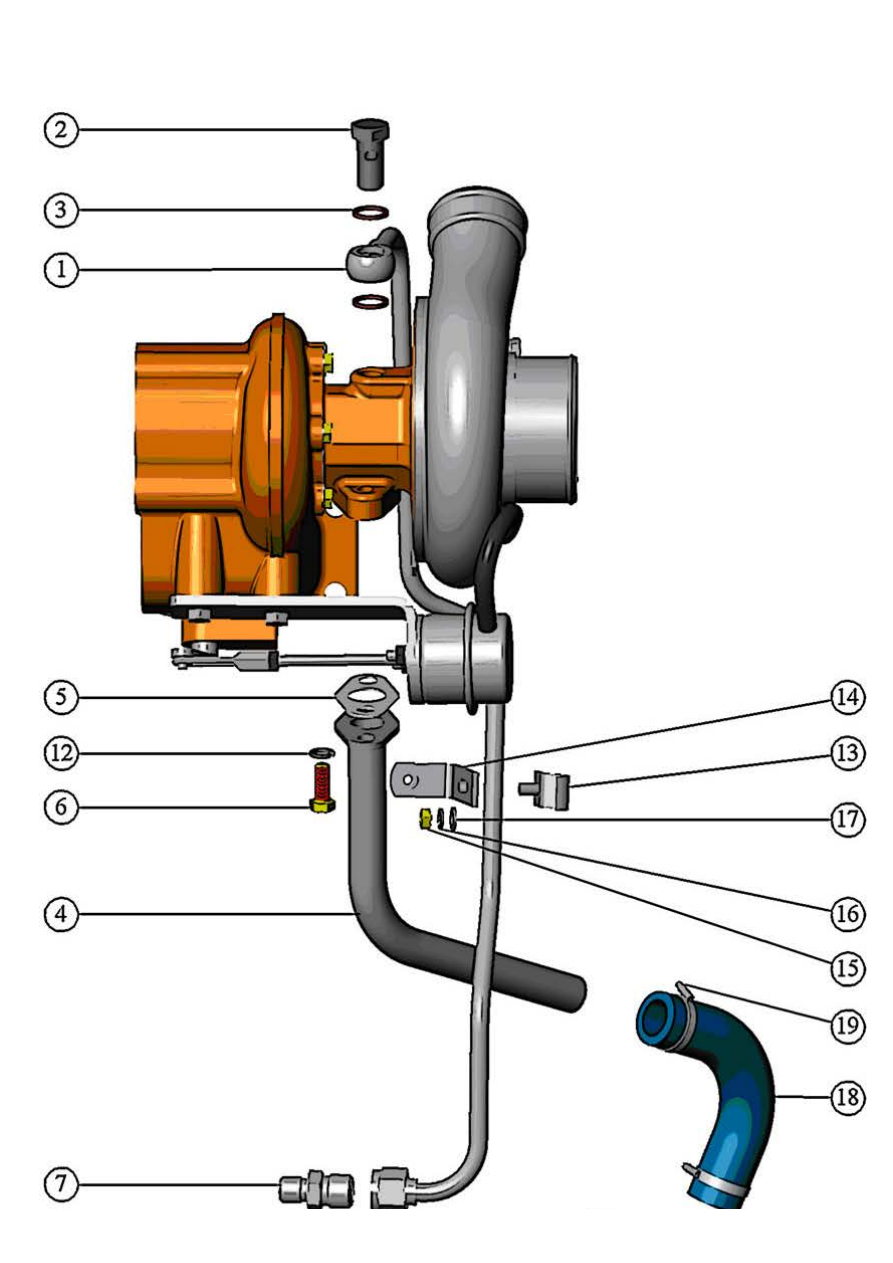

Маслопроводы турбокомпрессора

Ном.



Наименование

Каталожный номер

Кол-во



МАСЛОПРОВОДЫ ТУРБОКОМПРЕССОРА

245-1118000-Л-01

1

1



ТРУБКА ПОДВОДЯЩАЯ

245-1118010-Щ -01

1

2



БОЛТ ПОВОРОТНОГО УГОЛЬНИКА

Д18-051-А

1

3



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Д18-055-А

2

4



ТРУБКА СЛИВНАЯ

245-1118030-П

1

5



ПРОКЛАДКА

245-1118034-Б

1

6



БОЛТ

М8-6gХ20.88.35.016

2

7



ШТУЦЕР

245-1118015-Б

1

8

КРЫШКА

245-1118020-А1

1

9



ПРОКЛАДКА

240-1002444-А1

1

10



БОЛТ

М8-6gХ16.88.35.016

3

11



БОЛТ

М8-6gХ25.88.35.016

1

12



ШАЙБА

8 65Г 06

6

13



ХОМУТ

245-1118050

1

14



ПЛАНКА

245-1118055

1

15



ГАЙКА

М6-6Н.6.016( S 10)

1

16



ШАЙБА

6 65Г 06

1

17



ШАЙБА

6.01.08КП.016

1

18



ШЛАНГ ТЕРМОСТАТА

50-1306028-Б3

1

19



ХОМУТ

20-32 "NORMA TORRO"

2

Установка масляного картера

Ном.



Наименование

Каталожный номер

Кол-во



КАРТЕР МАСЛЯНЫЙ

245 - 1009010-Б-01

1

1



БОЛТ

М8-6 g Х25.88.35.016

18

2



БОЛТ

М8-6gХ55.88.35.016

4

3



ШАЙБА

50-1401067

22

4



ПРОКЛАДКА МАСЛЯНОГО КАРТЕРА

50-1401063-В1

2

5



УПЛОТНЕНИЕ ПЕРЕДНЕЕ

240-1401059-А1

1

6



УПЛОТНЕНИЕ ЗАДНЕЕ

240-1401065-А1

1



КАРТЕР МАСЛЯНЫЙ

245-1009005-05

1

7



КАРТЕР МАСЛЯНЫЙ

245-1009015-В

1

8



ШАЙБА

240-1401168

1

9



ПРОБКА

50-1401166-А1

1

10



КОЛЬЦО

016-021-30-2-1

1

Установка масляного насоса. Установка приемника масляного насоса

Ном.



Наименование

Каталожный номер

Кол-во





УСТАНОВКА МАСЛЯНОГО НАСОСА

245-1400010-03

1

1



БОЛТ

М12-6gХ35.88.35.016

2

2



ШАЙБА

12Т 65Г 06

2





УСТАНОВКА ПРИЕМНИКА МАСЛЯНОГО НАСОСА

245-1010000-Б

1

3



ПРОКЛАДКА ФЛАНЦА

50-1402053

1

4



МАСЛОПРИЕМНИК

245-1010010-Б

1

5



БОЛТ

М8-6gХ50.88.35.016

2

6



ШАЙБА

8Т 65Г 06

2

7



ПАТРУБОК ОТВОДЯЩИЙ

50-1403015-А

1

8



БОЛТ

М8-6gХ20.88.35

4

9



ШАЙБА

8Т 65Г 06

4

10



ПРОКЛАДКА ФЛАНЦА

50-1403033

2





НАСОС МАСЛЯНЫЙ

50-1403010-Б1

1

11



БОЛТ

М8-6gХ 50.88.35

4

12



ШАЙБА

8Т 65Г 06

4

13



ШТИФТ

240-1002044

2





ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА ВЕДОМАЯ

50-1403110-Б

1

14



ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА ВЕДОМАЯ

50-1403115-Б

1

15



ВТУЛКА КОРПУСА МАСЛЯНОГО НАСОСА

ВТУЛКА ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ

Д08-002-А или

А57.03.028-А

1



16



ПАЛЕЦ ВЕДОМОЙ ШЕСТЕРНИ

50-1403125-Б

1

17



ШТИФТ УСТАНОВОЧНЫЙ

50-1403233

2





КОРПУС МАСЛЯНОГО НАСОСА

240-1403020

1

18



КОРПУС МАСЛЯНОГО НАСОСА

240-1403025

1

19



ВТУЛКА КОРПУСА

50-1403019-Б

1





ВАЛ

240-1403120-А-01

1

20



ВАЛИК МАСЛЯНОГО НАСОСА

50-1403052-В

1

21



ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА ВЕДУЩАЯ

50-1403075-В

1





КРЫШКА МАСЛЯНОГО НАСОСА

240-1403150

1

22



КРЫШКА МАСЛЯНОГО НАСОСА

240-1403155

1

23



ВТУЛКА КОРПУСА

50-1403012-Б

1

24



ШЕСТЕРНЯ ПРИВОДА МАСЛЯНОГО НАСОСА

50-1403228-Б

1

Установка масляного фильтра с жидкостно-масляным теплообменником (ЖМТ).

 Установка патрубков ЖМТ

Ном.



Наименование

Каталожный номер

Кол-во



УСТАНОВКА МАСЛЯНОГО ФИЛЬТРА С ЖМТ

245-1017000-В -01

1

1



БОЛТ

М10-6gХ 30.88.35.016

3

2



БОЛТ

М10-6gХ 50.88.35.016

1



ФИЛЬТР МАСЛЯНЫЙ С ЖМТ

245-1017010-В1-01

3

ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ

245-1017005 - А или

ТЖМ-6500

1

4



ШТУЦЕР

245-1017012-Б

1

КОРПУС ФИЛЬТРА

245-1017015-В

5



КОРПУС ФИЛЬТРА

245-1017025

1

6



КЛАПАН ЦЕНТРОБЕЖНОГО ФИЛЬТРА

50-1404071-А

1

7



ПРОБКА РЕГУЛИРОВОЧНАЯ

50-1404072

1

8



ПРОБКА РЕДУКЦИОННОГО КЛАПАНА

50-1404075

2

9



ПРУЖИНА СЛИВНОГО КЛАПАНА

50-1404083-А1

1

10



КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Д18-055-А

1

11



ПРОКЛАДКА ПРОБКИ ПЕРЕПУСКНОГО КЛАПАНА

Д09-035-А

2

12



ПРОБКА

КГ 1/8 ” А12.016

1

13



ПРОБКА

КГ 1/4 ” А12.016

1

14



ФИЛЬТР ОЧИСТКИ МАСЛА

ФМ009-1012005 или

М5101

1

15



ПРОКЛАДКА КОРПУСА ЦЕНТРОБЕЖНОГО ФИЛЬТРА

50-1404068

1

16



ПРОКЛАДКА

36-1104788

4



УСТАНОВКА ПАТРУБКОВ ЖМТ

245-1307001-Б

1

17



ПРОБКА

245-1017112

2

18



ШЛАНГ ПОДВОДЯЩИЙ

245-1307214

1

19



ШАЙБА

240-1401168

2

20



РУКАВ ( L= 340 мм)

18х27-1,6

1

21



ХОМУТ

20-32 “NORMA-TORRO”

4















содержание      ..      1      2      3      ..
