№		Номер детали	Наименование запчасти
1		938-3506060-Б	Шланг
2		504В-3506197-И	Трубка со шлангом в сборе
3		64226-3506305	Трубка
4		5551-3570234.01	Трубка
5		100-3570110	Цилиндр останова двигателя
6		100-3570210	Цилиндр
7		5336-3509012	Компрессор
8		5336-3570230	Трубка
9		100-3514008	Кран с рычагом в сборе
10		100-3562010	Клапан двухмагистральный
11		64255-3506289	Трубка к 2-магистральному клапану
12		008.011-19-2-3	Кольцо
13		6303-3506283	Трубка к левой передней тормозной камере
14		64255-3506240	Трубка
15		012-016-25-2-3	Кольцо
16		64255-3506136	Трубка
17		64255-3506243	Трубка к ресиверу
18		64255-3506146	Трубка
19		64229-3506146-10	Трубка к электромагнитному клапану
20		КЭМ-07 (П30.131.01.0	Клапан электромагнитный
21		64255-3506184	Трубка
22		64255-3506254	Трубка к клапану управления
23		64221.3506248-10	Трубка
24		64221-3506139-10	Трубка к цилиндру заслонки моторного тормоза
25		64225-3506148	Трубка
26		50100410	Осушитель воздуха
27		5336-3513015	Ресивер
28		6303-3513015-10	Ресивер
29		64255-3506142	Трубка
30		64255-3506336	Трубка
31		64255-3506337	Трубка к соединительной головке правой
32		64255-3506282	Трубка к передней тормозной камере правой
33		64255-3506130	Трубка к штуцеру
34		64255-3506158	Трубка
35		64255-3506193	Трубка к тормозному крану
36		64255-3506305	Трубка
37		64255-3506194	Трубка
38		64255-3506188	Трубка
39		11-3518010	Клапан ускорительный
40		64255-3506185	Трубка к клапану 4-х контурному
41		64255-3506148	Трубка к осушителю воздуха
42		64255-3506193	Трубка к тормозному крану
43		64255-3506154	Трубка
44		64221-3506258-20	Трубка к ускорительному клапану стояночной системы
45		63172-3506286	Трубка
46		64255-3506280	Трубка
47		5336-3519200	Камера тормозная задняя
48		6422-3506085-01	Шланг к задним тормозным камерам
49		500-3506060-Б2	Шланг
50		64226-3521110	Головка соединительная (красная крышка)
50		64226-3521111	Головка соединительная (желтая крышка)
50		87150600	Головка соединительная
50		87750500	Головка соединительная
51		100-3514008	Кран с рычагом в сборе
52		64221-3506132-20	Трубка
53		100-3515310	Клапан контрольного вывода
54		100-3537110	Кран тормозной
55		100-3519210-01	Тормозная камера
55		5336-3519210	Камера тормозная передняя
56		934.702.120.0	Клапан четырехконтурный
57		100-3531000	Кран
58		5434-3506098	Шланги с соединителем
59		64221-3537020-20	Трубка
60		64226-3570240-10	Трубка
61		64226-3570212-10	Трубка
62		403002	Тройник
63		64226-1115030	Клапан
64		54325-1115042	Трубка
65		5551-1115040	Трубка
66		64255-3506307	Трубка к клапану управления
67		014-018-25-2-3	Кольцо
68		375960	Шайба 16
69		250636	Гайка М16х1,5-6Н
70		250659	Гайка М22х1,5-6Н
71		252142	Шайба 22Т
72		404440	Штуцер

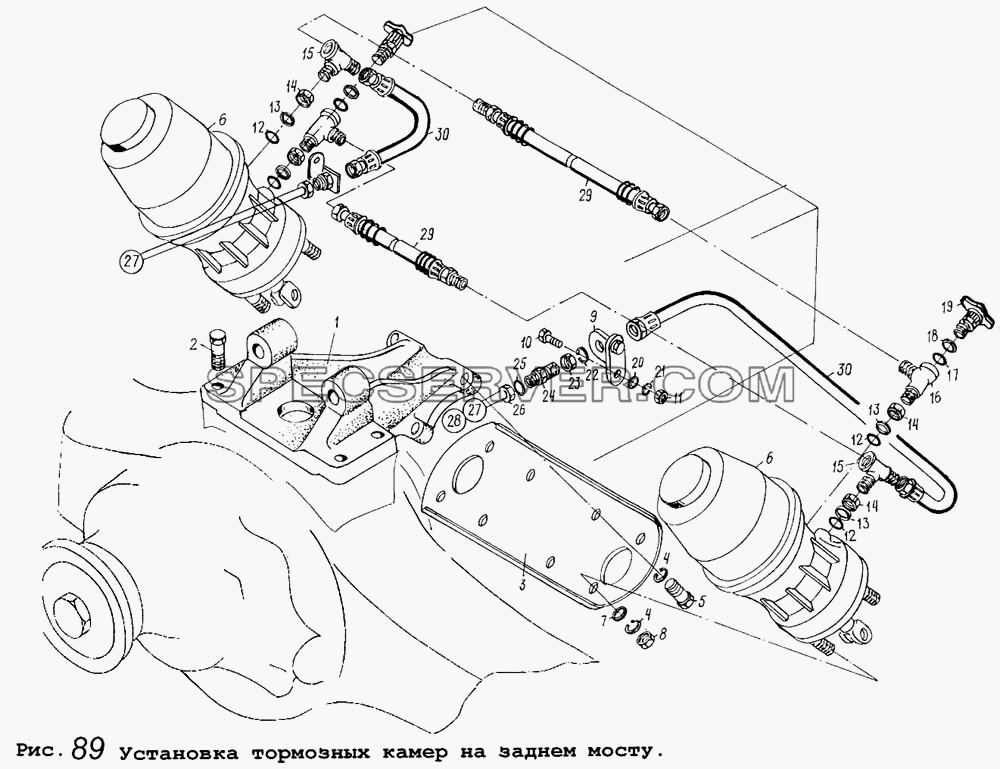

Установка тормозных камер на заднем мосту для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		64221-3519174-10	Кронштейн
2		372923	Болт М20х1,5-6gх50
3		64221-3519777	Пластина
4		252139	Шайба 16.ОТ
5		372592	Болт М16х1,5-6gх35
6		100-3519200	Камера тормозная задняя
6		24.3519200-01	Камера тормозная задняя
6		5336-3519200	Камера тормозная задняя
7		252017	Шайба 16
8		250561	Гайка М16х1,5-6Н
9		5551-3506082	Кронштейн
10		201458	Болт М8-6gх25
11		250510	Гайка М8-6Н
12		014-018-25-2.3	Кольцо
13		375960	Шайба 16
14		250636	Гайка М16х1,5-6Н
15		403111	Тройник
16		403068	Тройник
17		020-025-30-2.3	Кольцо
18		376145	Шайба 22
19		13.3515310	Клапан контрольного вывода
20		252005	Шайба 8
21		252135	Шайба 8Т
22		252142	Шайба 22Т
23		374939	Гайка М22х1,5-6Н
24		404319	Штуцер
25		012-0166-25-2-3	Кольцо
26		63172-3506286	Трубка
27		63172-3506286	Трубка
28		63172-3506286	Трубка
29		500-3506060-Б2	Шланг
30		6422-3506085-01	Шланг к задним тормозным камерам

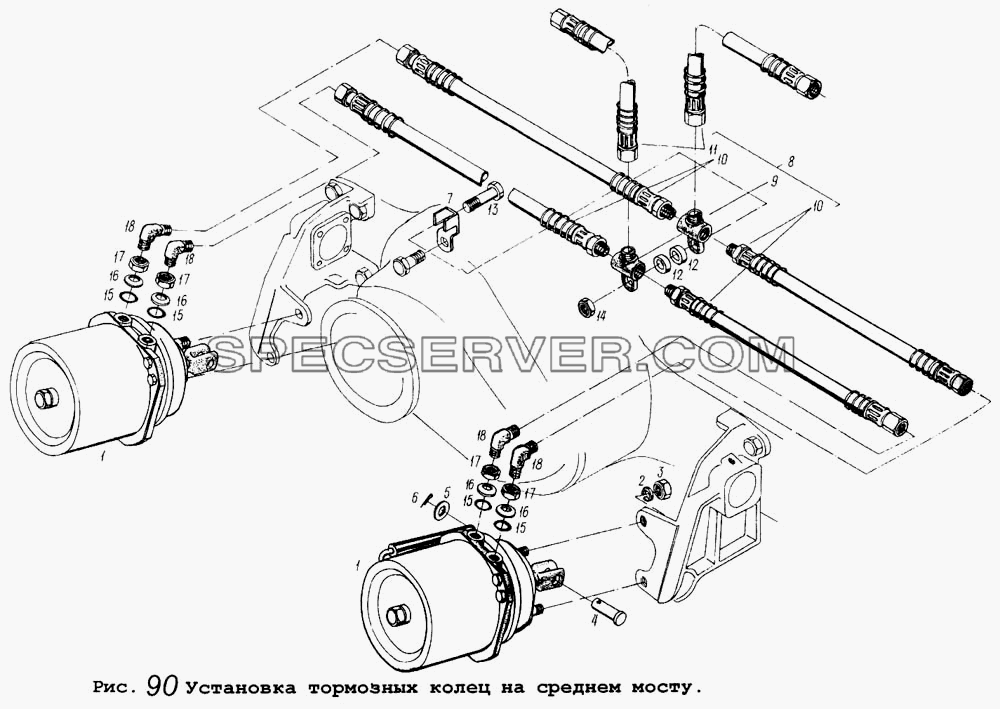

Установка тормозных колец на среднем мосту для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		100-3519200	Камера тормозная задняя
-		5336-3519200	Камера тормозная задняя
1		24.3519200-01	Камера тормозная задняя
2		252139	Шайба 16.ОТ
3		250561	Гайка М16х1,5-6Н
4		260089	Палец 12х40
5		252007	Шайба 12
6		258052	Шплинт 4х20
7		64221-3506082	Кронштейн
8		5434-3506098	Шланги с соединителем
9		5336-3506293	Соединитель
10		6422-3506094	Шланг
11		5336-3506085-01	Шланг к передним тормозным камерам
12		500-5001083	Втулка распорная
13		201509	Болт М10-6gх60
14		250512	Гайка М10-6Н
15		014-018-25-2-3	Кольцо
16		375960	Шайба 16
17		250636	Гайка М16х1,5-6Н
18		402769	Угольник

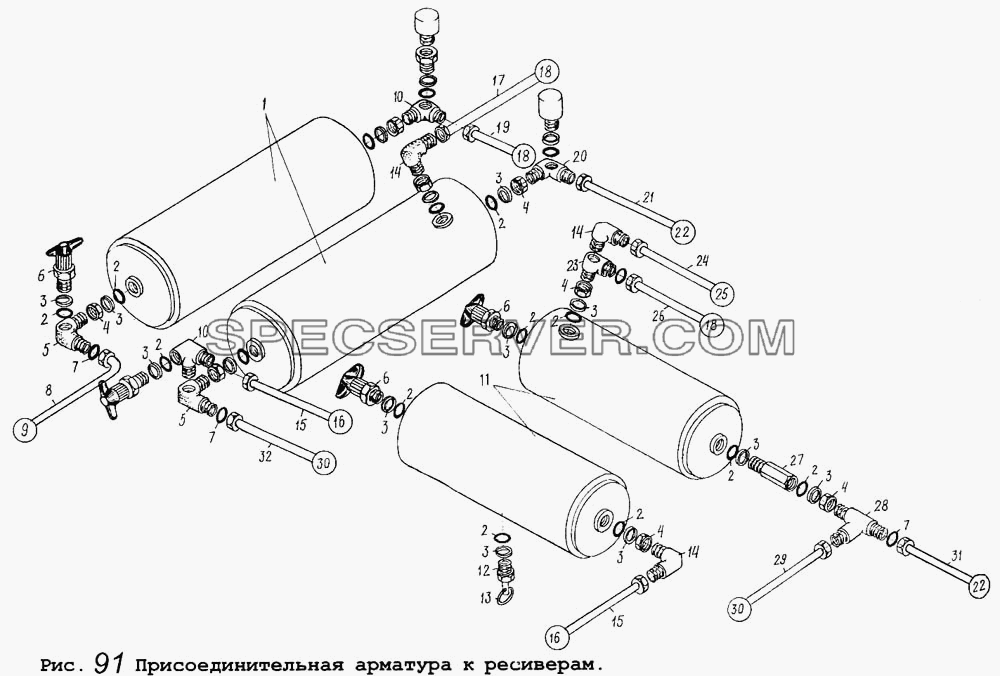

Присоединительная арматура к ресиверам для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		5336-3515410	Клапан контрольного вывода
1		6303-3513015-10	Ресивер
2		020-025-30-2-3	Кольцо
3		376145	Шайба 22
4		374939	Гайка М22х1,5-6Н
5		403116	Тройник
6		100-3515310	Клапан контрольного вывода
7		012-016-25-2-3	Кольцо
8		64255-3506240	Трубка
9		64255-3506240	Трубка
10		402139	Тройник
11		5336-3513015	Ресивер
12		100-3513110	Клапан слива конденсата
13		5247Г-3921441	Кольцо
14		402741	Угольник
15		64255-3506305	Трубка
16		64255-3506305	Трубка
17		64255-3506185	Трубка к клапану 4-х контурному
18		64255-3506185	Трубка к клапану 4-х контурному
19		64255-3506194	Трубка
20		404064	Угольник
21		64255-3506188	Трубка
22		64255-3506188	Трубка
23		402737	Угольник
24		64255-3506307	Трубка к клапану управления
25		64255-3506307	Трубка к клапану управления
26		64255-3506185	Трубка к клапану 4-х контурному
27		5432-3515210	Клапан обратный
28		403043	Тройник
29		64255-3506193	Трубка к тормозному крану
30		64255-3506193	Трубка к тормозному крану
31		64255-3506154	Трубка
32		64255-3506243	Трубка к ресиверу
34		374618	Гайка переходная
35		375919	Шайба 14
36		ММ370	Датчик

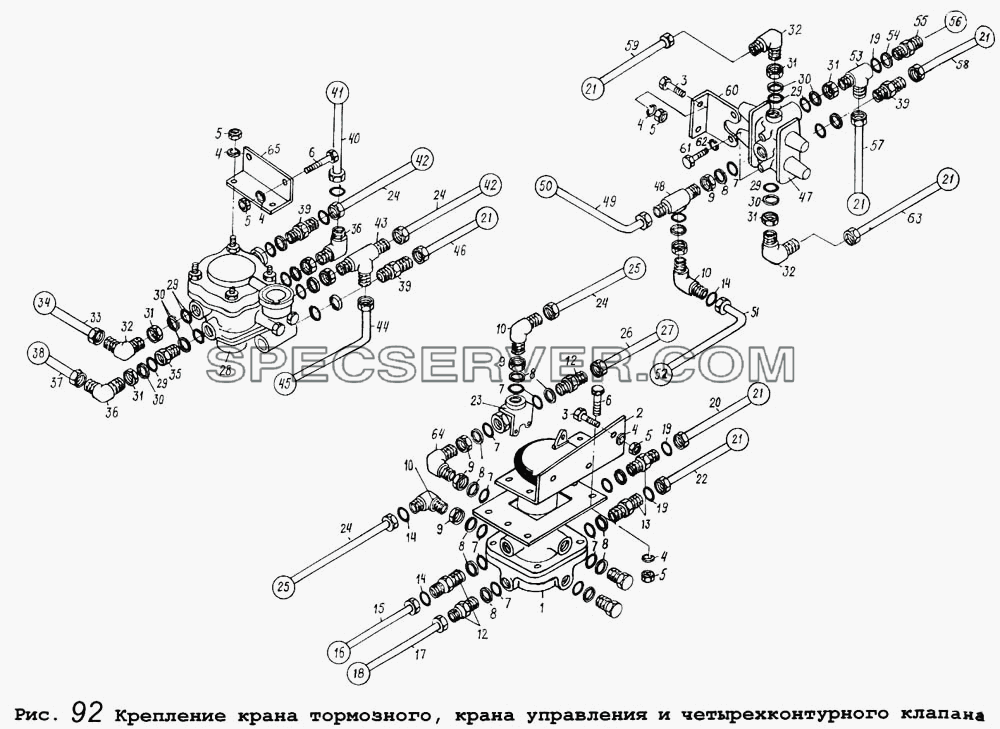

Крепление крана тормозного, крана управления и четырехконтурного клапана для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		100-3562010	Клапан двухмагистральный
-		64221-3515310	Клапан защитный четырехконтурный
1		100-3514008	Кран с рычагом в сборе
2		5336-3514150	Кронштейн
3		201499	Болт М10-6gх30
4		252136	Шайба 10.ОТ
5		250512	Гайка М10-6Н
6		201497	Болт М10-6gх25
7		020-025-30-2-3	Кольцо
8		376145	Шайба 22
9		374939	Гайка М22х1,5-6Н
10		402741	Угольник
11		378609	Пробка
12		404304	Штуцер
13		404314	Штуцер
14		008-011-19-2-3	Кольцо
15		64255-3506289	Трубка к 2-магистральному клапану
16		64255-3506289	Трубка к 2-магистральному клапану
17		6303-3506283	Трубка к левой передней тормозной камере
18		6303-3506283	Трубка к левой передней тормозной камере
19		012-016-25-2-3	Кольцо
20		64255-3506243	Трубка к ресиверу
21		64255-3506243	Трубка к ресиверу
22		64255-3506240	Трубка
23		64221-3562010	Клапан двухмагистральный
24		64255-3506254	Трубка к клапану управления
25		64255-3506254	Трубка к клапану управления
26		64229-3506146-10	Трубка к электромагнитному клапану
27		64229-3506146-10	Трубка к электромагнитному клапану
28		943.002.521.0	Клапан управления прицепом
29		014-018-25-2-3	Кольцо
30		375960	Шайба 16
31		250636	Гайка М16х1,5-6Н
32		402969	Угольник
33		64255-3506336	Трубка
34		64255-3506336	Трубка
35		404242	Штуцер
36		402984	Угольник
37		64255-3506337	Трубка к соединительной головке правой
38		64255-3506337	Трубка к соединительной головке правой
39		404241	Штуцер
40		64255-3506132-20	Трубка к крану тормозному
41		64255-3506132-20	Трубка к крану тормозному
42		64255-3506132-20	Трубка к крану тормозному
43		403049	Тройник
44		64255-3506282	Трубка к передней тормозной камере правой
45		64255-3506282	Трубка к передней тормозной камере правой
46		64255-3506307	Трубка к клапану управления
47		934.702.120.0	Клапан четырехконтурный
48		403122	Тройник
49		64255-3506148	Трубка к осушителю воздуха
50		64255-3506148	Трубка к осушителю воздуха
51		64255-3506130	Трубка к штуцеру
52		64255-3506130	Трубка к штуцеру
53		403103	Тройник
54		375818	Шайба 12
55		404391	Штуцер
56		404391	Штуцер
57		64255-3506146	Трубка
58		64255-3506185	Трубка к клапану 4-х контурному
59		64255-3506193	Трубка к тормозному крану
60		63035-3515042	Кронштейн
61		201456	Болт М8-6gх20
62		252135	Шайба 8Т
63		64255-3506194	Трубка
64		402801	Угольник
65		64221-3522014	Кронштейн

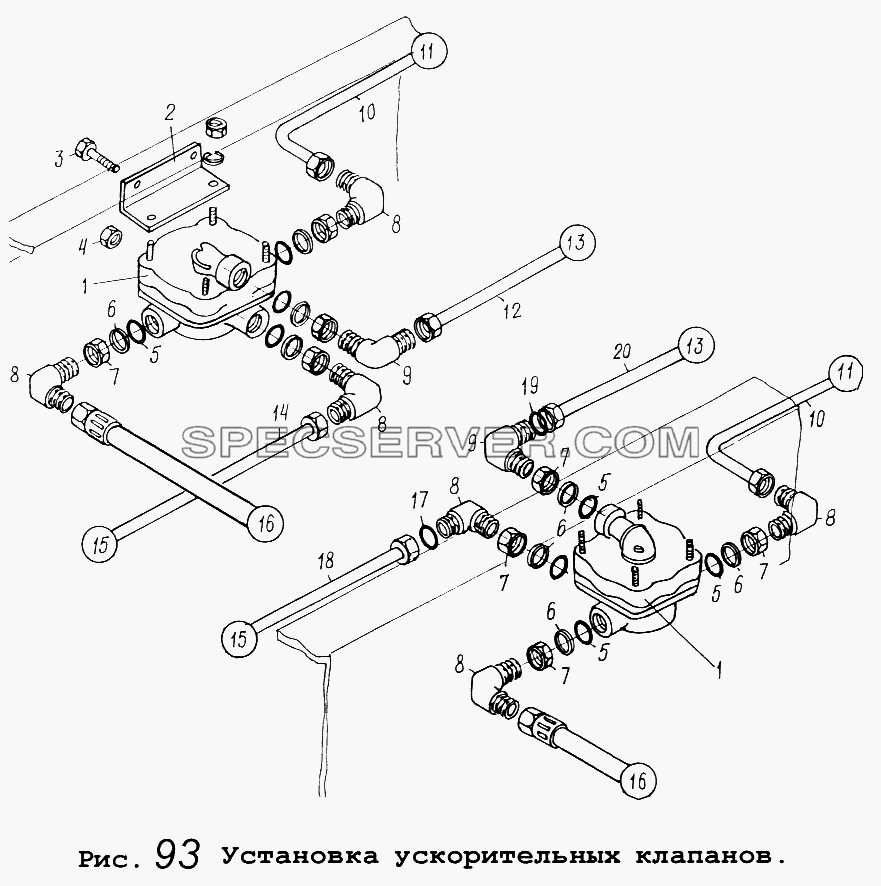

Установка ускорительных клапанов для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		11-3518010	Клапан ускорительный
2		504В-3518008-И	Кронштейн
3		201518	Болт М10х1
4		250513	Гайка М10х1-6Н
5		020-025-30-2-3	Кольцо
6		376145	Шайба 22
7		374939	Гайка М22х1,5-6Н
8		402801	Угольник
9		402741	Угольник
10		63172-3506286	Трубка
11		63172-3506286	Трубка
12		64255.3506280	Трубка к 2-магистральному клапану
13		64255.3506280	Трубка к 2-магистральному клапану
14		64255-3506188	Трубка
15		64255-3506188	Трубка
16		64255-3506188	Трубка
17		012-016-25-2-3	Кольцо
18		64255-3506154	Трубка
19		008-011-19-2-3	Кольцо
20		64221-3506258-20	Трубка к ускорительному клапану стояночной системы
