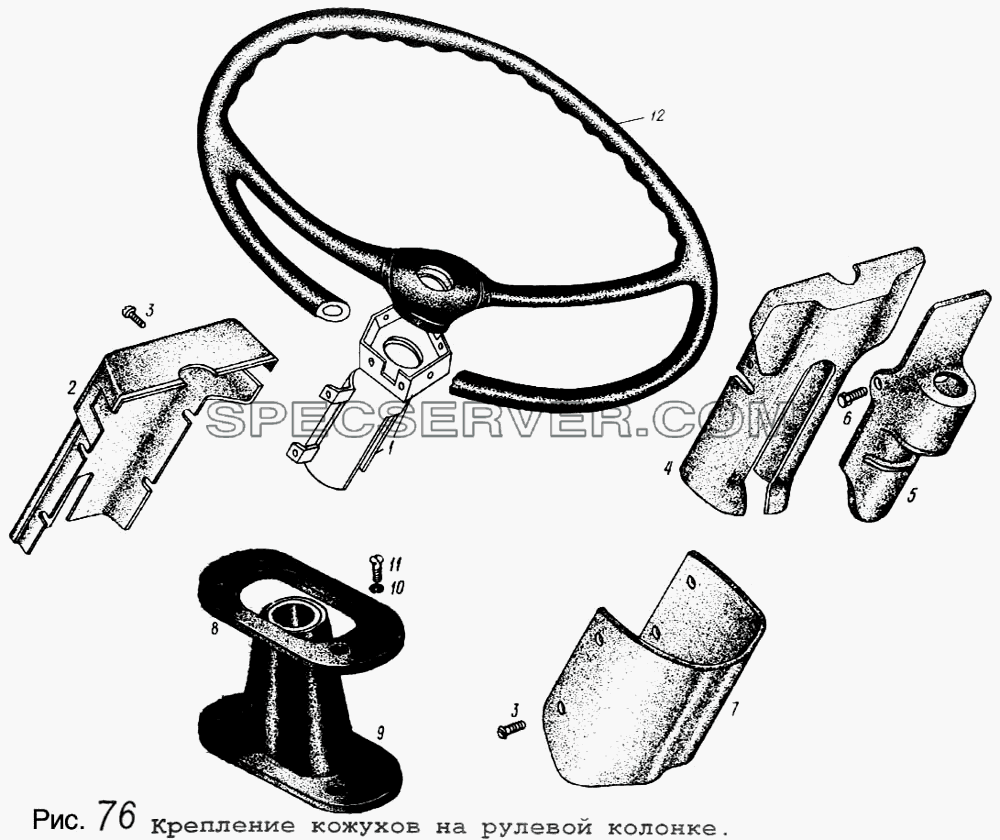

№		Номер детали	Наименование запчасти
1		64221-3444030	Кожух
2		64221-3444244	Крышка верхнего кожуха
3		233064	Винт М6-6gх14
4		64221-3444236	Крышка
5		64221-3444242	Накладка
6		220102	Винт М6-6gх10
7		64221-3444234	Кожух нижний
8		64221-3444262	Фланец
9		64221-3444257	Уплотнитель
10		252004	Шайба 6
11		232529	Винт М6-6gх25
12		64227-3402015	Колесо рулевое

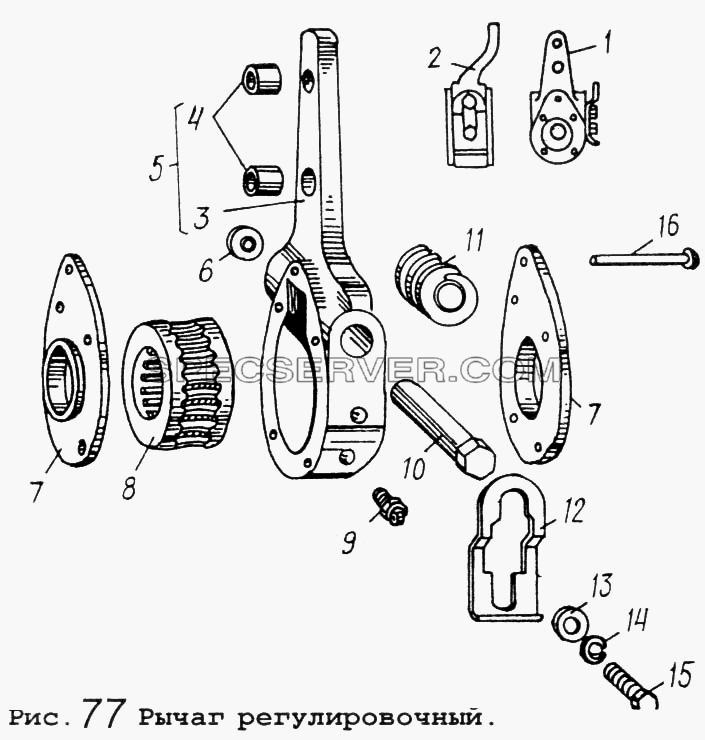

Рычаг регулировочный для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		5434-3501135	Рычаг регулировочный в сборе
-		5434-3501136	Рычаг регулировочный в сборе
-		64221-3501136	Рычаг регулировочный правый
1		64221-3501236	Рычаг регулировочный в сборе
2		64221-3501135	Рычаг регулировочный левый
3		500-3501138	Корпус
4		200-3501139-Б	Втулка
5		500-3501137-20	Корпус рычага
6		260305	Заглушка
7		64221-3501243	Крышка корпуса
8		64221-3501140	Шестерня рычага
9		264020	Масленка 1.3.Ц6хр
10		64221-3501142-30	Ось червяка
11		500-3501141	Червяк рычага
12		500-3501154-10	Пластина стопорная
13		252005	Шайба 8
14		252135	Шайба 8Т
15		201454	Болт М8-6gх16
16		500-3501146	Заклепка

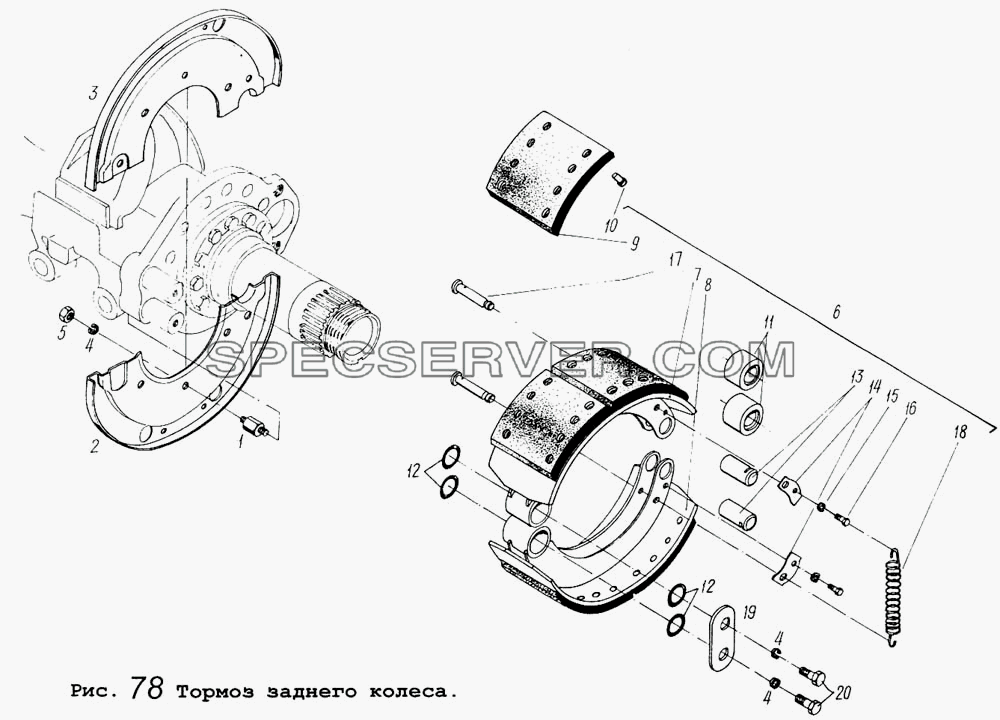

Тормоз заднего колеса для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		5336-3501090	Колодка в сборе
1		5336-3502153	Переходник
2		64221-3502151	Щит тормоза левый
3		64221-3502150	Щит тормоза правый
4		252136	Шайба 10.ОТ
5		250612	Гайка М10-6Н
6		5336-3501091	Колодка в сборе
7		5336-3501094.02	Колодка тормоза
8		5336-3501095-02	Колодка переднего тормоза
9		6422-3501105	Накладка тормозная
10		253928	Заклепка
11		5336-3501107	Ролик в сборе
12		032-038-36-2-3	Кольцо
13		5336-3501164	Ось ролика
14		5336-23501112-10	Стопор
15		252135	Шайба 8Т
16		201452	Болт М8х12
17		5336-3502039-10	Наконечник
18		5336-3501034	Пружина колодок тормоза
19		5336-3501133	Пластина
20		201493	Болт М10-6gх16

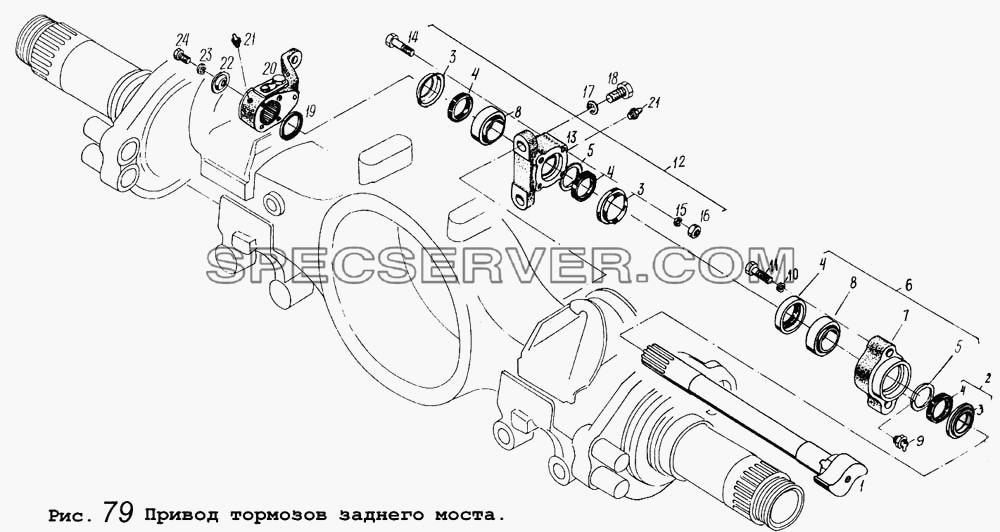

Привод тормозов заднего моста для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1ШПС40К	Подшипник
-		64221-3501136	Рычаг регулировочный правый
-		64221-3502025-01	Опора левая
-		64221-3502110	Кулак правый
1		64221-3502111	Кулак левый
2		64221-3502020-10	Манжета в сборе
3		64221-3502021-10	Корпус
4		1.2-40х60-3	Манжета
5		376365	Шайба 53
6		64221-3502018	Стакан в сборе
7		64229-3502019	Стакан
8		ШС40К	Подшипник
9		264030	Масленка 2.3.45 Ц6хр
10		252138	Шайба 14.ОТ
11		200817	Болт М14-6gх60
12		64221-3502024-01	Опора правая
13		64221-3502026-01	Опора
14		200222	Болт М6-6gх65
15		252134	Шайба 6Т
16		250508	Гайка М6-6Н
17		252139	Шайба 16.ОТ
18		202146	Болт М16х1,5-6gх38
19		64221-3501160	Прокладка
20		64221-3501135	Рычаг регулировочный левый
21		264020	Масленка 1.3.Ц6хр
22		5336-3501155	Шайба
23		252136	Шайба 10.ОТ
24		201497	Болт М10-6gх25

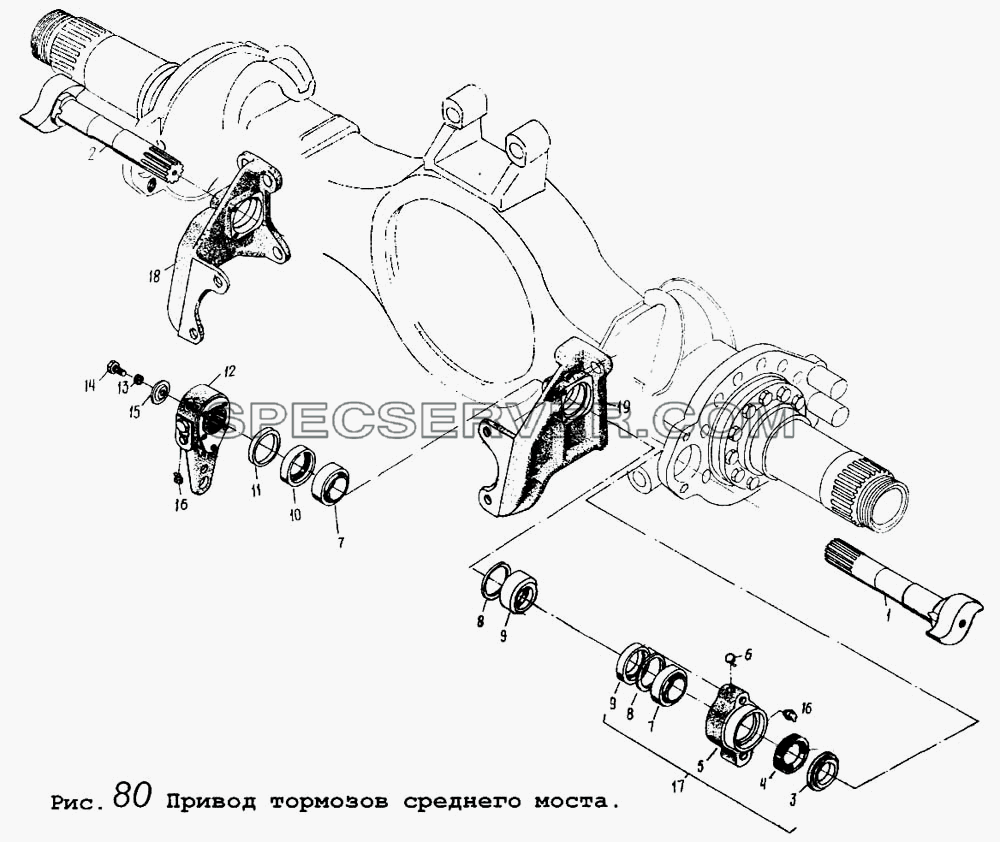

Привод тормозов среднего моста для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		64226-3502136	Рычаг регулировочный правый
1		64221-3502211	Кулак
2		64221-3502210	Кулак правый
3		64221-3502121	Втулка
4		1,2х40х60-3	Манжета
5		64221-3502019	Стакан
6		05,556-100	Шарик
7		ШС 40 К	Подшипник
8		376365	Шайба 53
9		64221-3502020-20	Манжета в сборе
10		64221-3502022	Манжета в сборе
11		64221-3501160	Прокладка
12		64221-3501236	Рычаг регулировочный в сборе
13		252136	Шайба 10.ОТ
14		201497	Болт М10-6gх25
15		5336-3501155	Шайба
16		264020	Масленка 1.3.Ц6хр
17		64221-3502018	Стакан в сборе
18		64221-3519269	Кронштейн левый в сборе
19		64221-3519268	Кронштейн правый в сборе

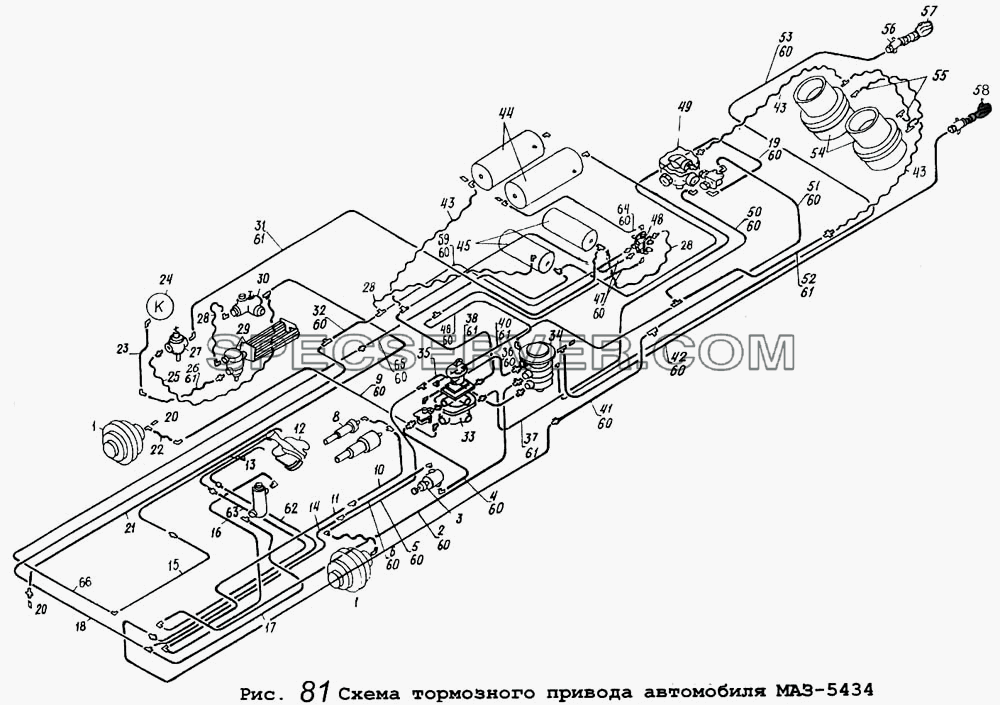

Схема тормозного привода автомобиля МАЗ-5434 для МАЗ-5434 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3519210-01	Тормозная камера
1		5336-3519210	Камера тормозная передняя
2		5434-3506132-10	Трубка
3		П 30.131.01.00	Клапан электромагнитный
4		5434-3506158-10	Трубка
5		5434-3506283	Трубка
6		5434-3506149	Трубка
7		5551-3570234-01	Трубка
8		100-3570110	Цилиндр останова двигателя
9		5434-3506282-10	Трубка
10		5336-3570230	Трубка
11		64227-3506139	Трубка
12		100-3537110	Кран тормозной
13		64221-3537020-20	Трубка
14		6422-3506248-10	Трубка
15		64221-3537026	Трубка
16		64229-3570220	Трубка
17		5551-2570210-20	Трубка
18		6422-3506184-10	Трубка
19		5434-3506246-30	Трубка к ускорительному клапану
20		100-3515310	Клапан контрольного вывода
21		6422-3506130	Трубка
22		938-3506060-Б	Шланг
23		504В-3506197-И	Трубка со шлангом в сборе
24		504В-3506197-И	Трубка со шлангом в сборе
25		5336-3506085-01	Шланг к передним тормозным камерам
26		6422-3506142-10	Трубка
27		100-3536010	Предохранитель против замерзания
28		5336-3506187-01	Шланг к клапану четырехконтурному
29		11.3511010	Влагоотделитель в сборе
30		11.3512010	Регулятор давления с предохранительным клапаном в сборе
31		54341-3506154	Трубка
32		5434-3506325-10	Трубка
33		100-3514008	Кран с рычагом в сборе
34		64221-3522010	Клапан управления тормозами прицепа
35		6422-3506183	Трубка
36		5434-3506134-20	Трубка
37		5434-3506286-20	Трубка
38		5434-3506243	Трубка
39		5434-3506146	Трубка
40		5434-3506289-10	Трубка
41		5434-3506136-10	Трубка
42		5434-3506352-30	Трубка
43		6422-3506085-01	Шланг к задним тормозным камерам
44		6303-3513015-10	Ресивер
45		5336.3513015	РесиверА20-220
46		54341-3506348	Трубка
47		5434-3506193	Трубка
48		934.702.120.0	Клапан четырехконтурный
49		100-3518010	Клапан ускорительный
50		54341-3506258	Трубка
51		5434-3506280-20	Трубка
52		54321-3506240-10	Трубка
53		5434-3506332	Трубка
54		64221-3519200	Камера тормозная задняя
55		500-3506060-Б	Шланг
56		12.3520010	Кран разобщительный в сборе
57		100-3521110	Головка соединительная типа «ПАЛМ»
58		100-3521111	Головка соединительная типа «ПАЛМ»
59		5434-3506187	Трубка
60		008-011-19-2-3	Кольцо
61		012-018-25-2-3	Кольцо
62		64221-3537028	Трубка
63		64221-3537030	Трубка
64		5434-3506194	Трубка
65		5434-3506361-10	Трубка
66		54323-3506180	Трубка
