204А-1011311-Б |
Сетка заборника в сборе |
| - |
|
204А-1011312-В |
Сетка заборника наружная |
| - |
|
204А-1011314-Б |
Сетка заборника внутренняя |
| - |
|
204А-1011316-Б |
Ободок сетки заборника |
| - |
|
204Б-1-11305 |
Упор сетки заборника |
| - |
|
204Б-1011300 |
Чашка заборника в сборе |
| - |
|
206В-1011037 |
Втулка установочная |
| - |
|
236-1011010-А |
Насос масляный с трубками в сборе |
| - |
|
236-1011014-Б |
Масляный насос в сборе |
| - |
|
236-1011015-Б |
Корпус нагнетающей секции масляного насоса в сборе |
| - |
|
236-1011020-Б |
Корпус нагнетающей секции масляного насоса |
| - |
|
236-1011021-Б |
Корпус радиаторной секции масляного насоса |
| - |
|
236-1011030-Б |
Шестерня нагнетающей секции ведомая в сборе |
| - |
|
236-1011034 |
Втулка валика масляного насоса |
| - |
|
236-1011040-Б |
Шестерня нагнетающей секции ведущая в сборе |
| - |
|
236-1011048-Б |
Клапан нагнетающей секции редукционный в сборе |
| - |
|
236-1011206 |
Втулка промежуточной шестерни масляного насоса |
| - |
|
236-1011208 |
Ось промежуточной шестерни |
| - |
|
236-1011240 |
Шестерня привода масляного насоса промежуточная |
| - |
|
236-1011292-В2 |
Фланец всасывающей трубки передний |
| - |
|
236-1011294-Б |
Фланец всасывающей трубки задний |
| - |
|
236-1011352 |
Трубка отводящая нагнетающей секции |
| - |
|
236-1011356-Б2 |
Фланец отводящей трубки |
| - |
|
236-1011356-Б2 |
Фланец отводящей трубки |
| - |
|
236-1011363-Б |
Клапан радиаторной секции предохранительный в сборе |
| - |
|
236-1011398-Б2 |
Трубка с заборником в сборе всасывающая |
| - |
|
236-1011399 |
Трубка всасывающая с чашкой заборника в сборе |
| - |
|
236-1011402-В |
Трубка всасывающая |
| - |
|
236-1011422-Б |
Трубка отводящая радиаторной секции |
| - |
|
258254-П |
Шплинт-проволока |
| - |
|
258611-П2 |
Штифт |
| - |
|
258623-П2 |
Заглушка |
| - |
|
313404-П2 |
Штифт |
| - |
|
313404-П2 |
Штифт |

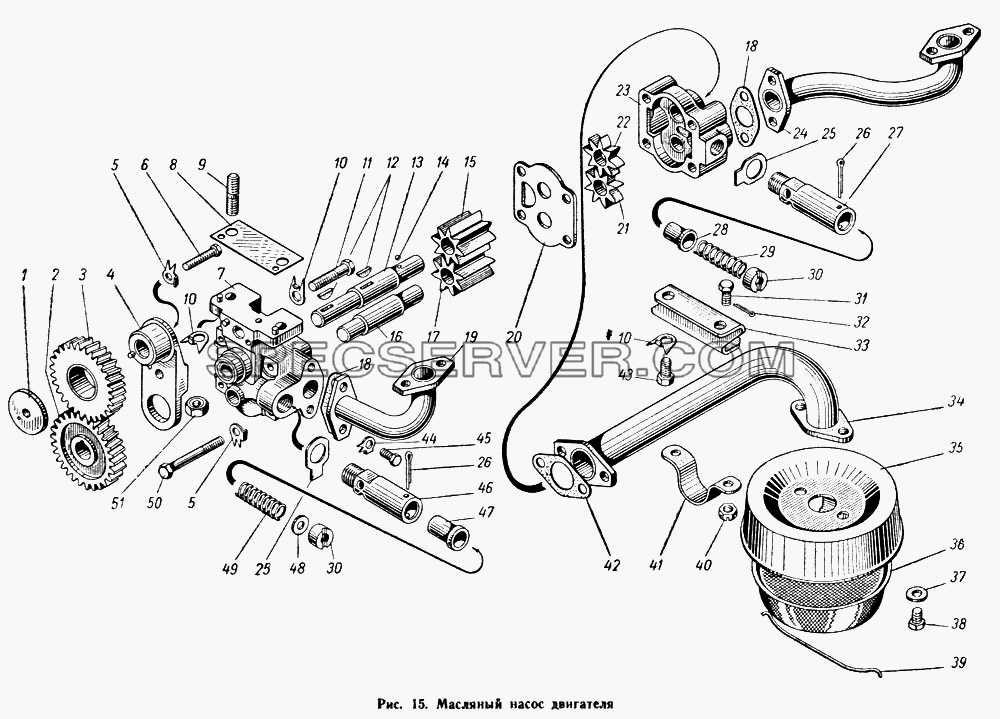

| 1 |
|
236-1011217 |
Фланец упорный |
| 2 |
|
236-1011230 |
Шестерня привода масляного насоса ведомая |
| 3 |
|
236-1011202 |
Шестерня привода масляного насоса промежуточная в сборе |
| 4 |
|
236-1011207 |
Ось промежуточной шестерни в сборе |
| 5 |
|
312533-П15 |
Шайба замковая |
| 6 |
|
310266-П |
Болт крепления упорного фланца |
| 7 |
|
236-1011018-Б |
Корпус нагнетающей секции масляного насоса с втулками в сборе |
| 8 |
|
236-1011380 |
Прокладка регулировочная |
| 9 |
|
310436-П |
Шпилька крепления насоса |
| 10 |
|
312534-П2 |
Шайба замковая |
| 11 |
|
310203-П2 |
Болт крепления оси |
| 12 |
|
314005-П2 |
Шпонка сегментная |
| 13 |
|
236-1011042-Б |
Валик масляного насоса ведущий |
| 14 |
|
201-1015434 |
Шарик стопорный |
| 15 |
|
236-1011045-Б |
Шестерня нагнетающей секции-ведущая |
| 16 |
|
236-1011025-Б |
Ось ведомых шестерен масляного насоса |
| 17 |
|
236-1011032-Б |
Шестерня нагнетающей секции ведомая |
| 18 |
|
236-1011358 |
Прокладка фланца |
| 19 |
|
236-1011350-Б2 |
Трубка отводящая нагнетающей секции в сборе |
| 20 |
|
236-1011049 |
Проставка масляного насоса |
| 21 |
|
236-1011114 |
Шестерня радиаторной секции ведомая |
| 22 |
|
236-1011100 |
Шестерня радиаторной секции ведущая |
| 23 |
|
236-1011019-Б |
Корпус радиаторной секции масляного насоса в сборе |
| 24 |
|
236-1011420-Б2 |
Трубка отводящая радиаторной секции в сборе |
| 25 |
|
312559-П2 |
Шайба предохранительного клапана радиаторной секции замковая |
| 25 |
|
312571-П2 |
Шайба сливного клапана замковая |
| 26 |
|
258056-П29С |
Шплинт разводной |
| 27 |
|
236-1011365-Б |
Корпус предохранительного клапана радиаторной секции |
| 28 |
|
236-1011364 |
Клапан радиаторной секции предохранительный |
| 29 |
|
236-1011368-Б |
Пружина предохранительного клапана радиаторной секции |
| 30 |
|
236-1011071-В2 |
Колпачок |
| 31 |
|
205417-П2 |
Болт крепления скобы |
| 32 |
|
258013-П29С |
Шплинт разводной |
| 33 |
|
236-1011320 |
Кронштейн крепления всасывающей трубки |
| 34 |
|
236-1011400-В2 |
Трубка всасывающая в сборе |
| 35 |
|
204А-1011304-Б |
Чашка заборника |
| 36 |
|
204А-1011310-В |
Сетка заборника масляного насоса с ободком в сборе |
| 37 |
|
252005-П |
Шайба |
| 38 |
|
206513-П2 |
Болт крепления чашки заборника |
| 39 |
|
204А-1011318-Б |
Крючок крепления сетки заборника |
| 40 |
|
250985-П2 |
Гайка |
| 41 |
|
236-1011322 |
Скоба крепления всасывающей трубки |
| 42 |
|
236-1011296 |
Прокладка переднего фланца |
| 43 |
|
201493-П29 |
Болт |
| 44 |
|
312533-П15 |
Шайба замковая |
| 45 |
|
201456-П29 |
Болт |
| 45 |
|
201456-П29 |
Болт |
| 45 |
|
201456-П29 |
Болт |
| 46 |
|
236-1011050-Б |
Корпус сливного клапана |
| 47 |
|
236-1011054-Б |
Клапан сливной |
| 48 |
|
312485-П2 |
Шайба регулировочная |
| 49 |
|
236-1011058-Б |
Пружина редукционного клапана нагнетающей секции |
| 50 |
|
200276-П29 |
Болт |
| 51 |
|
250513-П29 |
Гайка |
