Запчасти: Переднее сиденье для МАЗ-503А

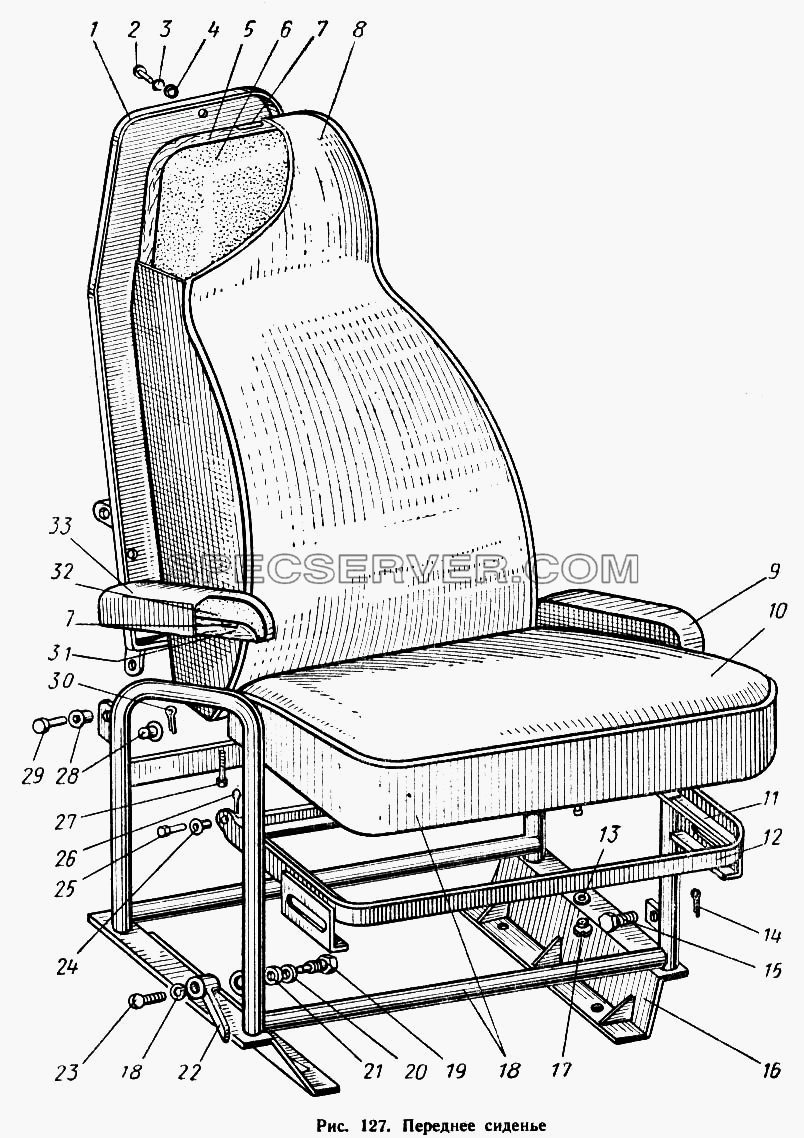

Переднее сиденье для МАЗ-503А (список запасных частей)

Переднее сиденье для МАЗ-503А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201454-П29 Болт
- 201457-П29 Болт
- 248006-П29 Шуруп
- 250510-П29 Гайка
- 252005-П29 Шайба 8
- 252035-П29 Шайба
- 252135-П2 Шайба
- 252135-П29 Шайба пружинная
- 261855-П29 Гвоздь
- 500-6803060-В Каркас подушки сиденья в сборе
- 500-6901010-В Остов переднего сиденья в сборе
- 500-6905010 Спинка переднего сиденья в сборе
- 500-6905286-В Прошва чехла спинки
- 503-6900022 Подставка сиденья правая
- 503-6900023 Подставка сиденья левая
- 503-6905010 Спинка переднего сиденья в сборе
- 503-6905018 Остов спинки сиденья в сборе
1 500-6901070 Рамка спинки переднего сиденья в сборе
2 220051-П29 Винт
3 252132-П2 Шайба пружинная
4 252002-П29 Шайба
5 500-6905060 Каркас спинки сиденья в сборе
6 500-6905254 Прокладка спинки
7 500-6906018 Накладка
8 500-6905270 Чехол спинки сиденья в сборе
9 500-6906010 Подлокотник в сборе
10 500-6803010-В Подушка сиденья в сборе
11 500-6801026 Прокладка рамки
12 500-6901050 Рамка подушки переднего сиденья в сборе
13 252004-П29 Шайба
14 258040-П29 Шплинт
15 371714-П29 Болт
16 500-6901020 Каркас переднего сиденья в сборе
17 500-6805259-А Наконечник фиксатора
18 252134-П2 Шайба
18 500-6900010 Сиденье переднее в сборе
18 500-6900010-В Сиденье переднее в сборе
19 371754-П29 Болт
20 252016-П29 Шайба
21 500-6904026 Кольцо КФ-2
22 500-6904024 Ручка фиксатора механизма регулирования
23 220104-П29 Винт
24 500-6901082 Втулка рамки
25 260009-П52 Палец
26 258038-П29 Шплинт
27 220068-П29 Винт
28 500-6901084 Втулка кронштейна каркаса
29 260035-П51 Палец
30 258012-П29 Шплинт
31 500-6906014 Подлокотник
32 500-6906016 Прокладка подлокотника
33 500-6906030 Чехол подлокотника в сборе
Запчасти: Среднее сидение для МАЗ-503А

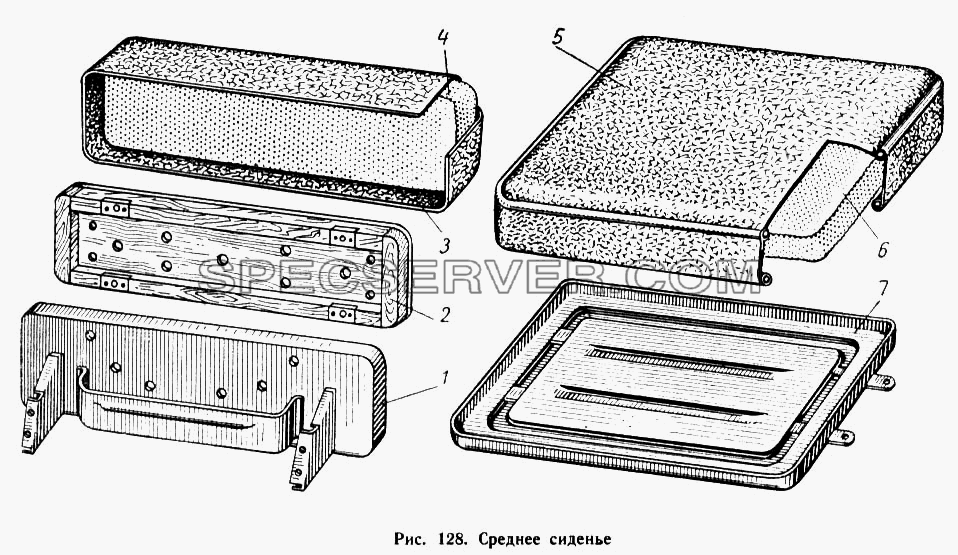

Среднее сидение для МАЗ-503А (список запасных частей)

Среднее сидение для МАЗ-503А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201454-П29 Болт
- 220051-П29 Винт
- 220162-П2 Винт
- 248006-П29 Шуруп
- 252155-П2 Шайба
- 261855-П29 Гвоздь
- 500-6906018 Накладка
- 500-7100110 Подушка одноместного сиденья в сборе
- 500-7100210 Спинка одноместного сиденья в сборе
- 500-7103050 Прошва чехла
- 500-7105040 Подушка спинки одноместного сиденья в сборе
1 500-7105020 Основание спинки одноместного сиденья в с6оре
2 500-7105050 Каркас подушки спинки в сборе
3 500-7105044 Чехол подушки в сборе
4 500-7105042-А Прокладка спинки одноместного сиденья
5 500-7103044 Чехол подушки в сборе
6 500-7103042-А Прокладка подушки одноместного сиденья
7 500-7103020 Основание подушки одноместного сиденья в сборе
Запчасти: Вентиляция и отопление кабины для МАЗ-503А

Вентиляция и отопление кабины для МАЗ-503А (список запасных частей)

Вентиляция и отопление кабины для МАЗ-503А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 500-8101089 Уплотнитель радиатора отопителя задний
- ИД2021.052-Г Радиоприемник АТ64М
- ИД3.843.114-Г Громкоговоритель ГРА-4
- ИД4.850.030-Г Кабель антенный
- ПМ-2 Плавкие предохранители 2А
- СК-АР 105-7903000 Антенна АР105
1 500-8101063-Б Стенка отопителя задняя в сборе
2 501-8101060 Радиатор отопителя в сборе
3 220077-П29 Винт-заглушка
4 535А-3724015 Втулка
5 500-8102014 Ротор вентилятора в сборе
6 250763-П29 Гайка
7 252154-П29 Шайба
8 201415-П29 Болт
9 500-8102082 Кронштейн электродвигателя
10 21-8102232 Прокладка электродвигателя вентилятора
11 МЭ233-3730000-Г Электродвигатель отопителя
12 250508-П29 Гайка М6
13 252154-П2 Шайба пружинная
14 500-8101086 Шпилька
15 374178-П29 Гайка
16 500-8101080 Стенка отопителя передняя в сборе
17 500-8101088 Уплотнитель радиатора отопителя передний
18 200-3802045 Втулка
19 201454-П29 Болт
20 252155-П2 Шайба
21 500-8101129-Б Уплотнитель отопителя
22 500-8102320-В Патрубок соединительный
Схема вентиляции и отопления кабины для МАЗ-503А (список запасных частей)

Схема вентиляции и отопления кабины для МАЗ-503А (список запасных частей)

Схема вентиляции и отопления кабины для МАЗ-503А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 250640-П29 Гайка
- 251161-П2 Шайба пружинная
- 500-8101036-Б2 Шланг отопителя подводной передний
- 500-8101037-Б2 Шланг отопителя подводной задний
- 500-8101038-В2 Шланг отопителя отводной передний
- 500-8101039-Б2 Шланг отопителя отводной задний
- 500-8101040-Б1 Термоизоляция шланга подводного переднего
- 500-8101041-Б1 Термоизоляция шланга подводного заднего
- 500-8101042-В1 Термоизоляция шланга отводного переднего
- 500-8101043-Б1 Термоизоляция шланга отводного заднего
1 500-8101033-Б1 Шланг отопителя отводной передний в сборе
2 500-8101030-Б1 Шланг отопителя подводной передний в сборе
3 500-8101010-Б Отопитель в сборе
4 297580-П29 Пряжка хомутика
5 500-8101032-В1 Шланг отопителя отводной задний в сборе
6 401418-П29 Тройник подводных шлангов
7 535А-3724042 Втулка резиновая
8 500-8101031-Б1 Шланг отопителя подводной задний в сборе
9 500-8101046-А Кронштейн крепления шланга
10 500-8101310 Кран в сборе
11 297584-П29 Лента стяжная
12 201454-П29 Болт
13 252135-П2 Шайба
14 250510-П29 Гайка
15 500-8101044-В Кронштейн крепления тройника
16 201-1307063-А1 Кран спускной в сборе
17 297575-П29 Шплинт

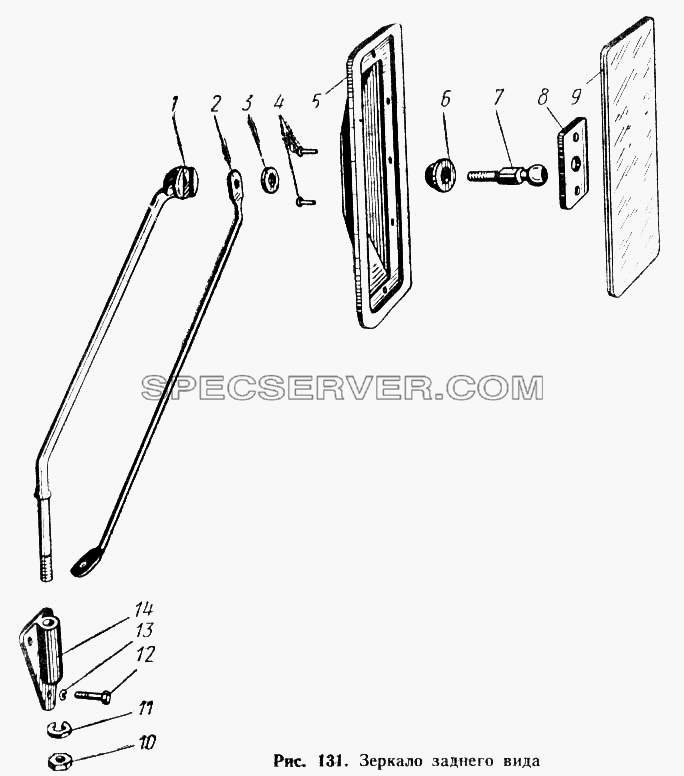

Зеркало заднего вида для МАЗ-503А (список запасных частей)

Зеркало заднего вида для МАЗ-503А (список запасных частей)

Зеркало заднего вида для МАЗ-503А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 500-8201015-Б Зеркало наружное в сборе
- 500-8201061-В Держатель наружного зеркала левый в сборе
1 500-8201060-Г Держатель наружного зеркала в сборе
2 500-8201064-В Держатель наружного зеркала
3 252005-П29 Шайба 8
4 220076-П29 Винт
5 500-8201018-Б Корпус наружного зеркала в сборе
6 500-8201032 Опора пальца
7 500-8201024-В Палец наружного зеркала шаровой
8 500-8201028 Пластина зажима пальца
9 500-8201052 Зеркало наружное
10 250512-П29 Гайка
11 252136-П2 Шайба
12 201454-П29 Болт
13 252270-П2 Шайба зубчатая
14 500-8201070 Кронштейн держателя зеркала
