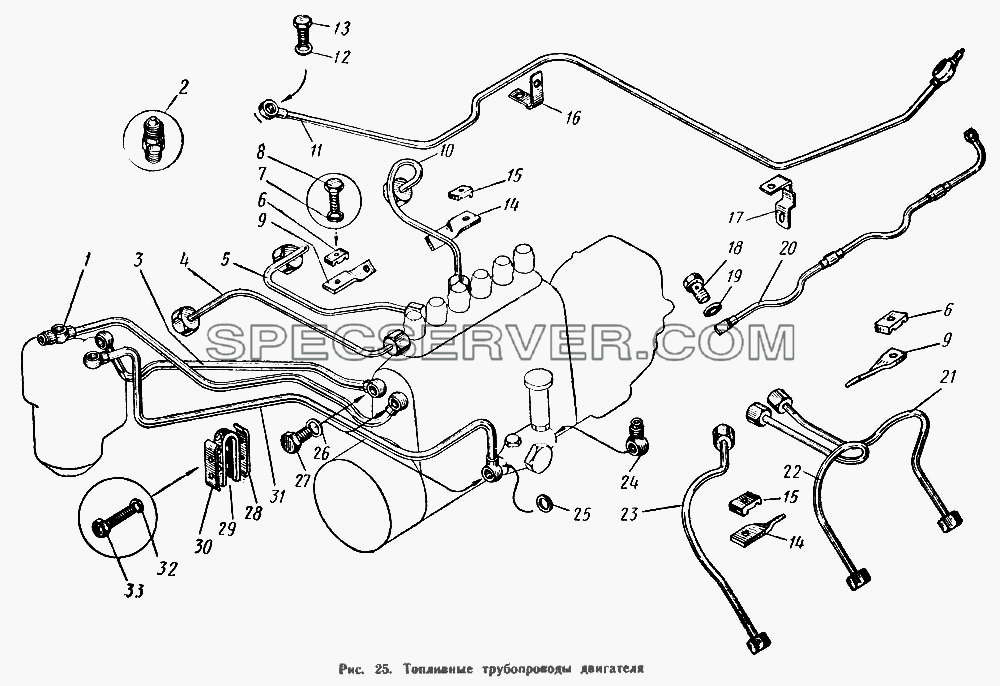

Запчасти: Топливные трубопроводы двигателя для МАЗ-500А

Топливные трубопроводы двигателя для МАЗ-500А (список запасных частей)

Топливные трубопроводы двигателя для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-1104308-Б2 Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей)
- 236-1104340-Б Трубка топливная насоса высокого давления (заготовка для запасных частей)
- 236-1104347-В Трубка топливная отводящая
- 236-1104349 Наконечник топливной трубки
- 236-1104361-Б Трубка форсунки дренажная
- 236-1104362 Трубка форсунки дренажная
- 236-1104364 Наконечник
- 236-1104365 Наконечник двусторонний топливной трубки
- 236-1104385 Трубка топливная отводящая от фильтра тонкой очистки
- 236-1104387 Наконечник
- 236-1104424-Г Трубка топливного насоса отводящая
- 236-1104428 Трубка топливного насоса высокого давления подводящая
- 236-1104429 Наконечник топливной трубки
- 312357-П Шайба
- 314720-П29 Гайка соединительная
- 314721-П Гайка соединительная
1 236-1104384 Трубка топливная отводящая от фильтра тонкой очистки в сборе
2 314656-П29 Ниппель трубки отвода топлива с форсунок
3 236-1104426 Трубка топливного насоса высокого давления подводящая в сборе
4 236-1104310-Б Трубка первой секция насоса высокого давления топливная в сборе
5 236-1104312-Б Трубка второй секции насоса высокого давления топливная в сборе
6 236-1104458 Колодка крепления топливных трубок
7 252134-П2 Шайба
8 201420-П29 Болт М6х20
9 236-1104352-Б Кронштейн крепления топливных трубок
10 236-1104314-Б Трубка третьей секции насоса высокого давления топливная в сборе
11 236-1104346-В Трубка топливная отводящая в сборе
12 312482-П Шайба
13 310122-П2 Болт М10х1х20
14 236-1104354-Б Кронштейн крепления топливных трубок
15 236-1104358-Б Колодка крепления топливных трубок
16 315454-П29С Кляммер крепления трубки
17 315484-П29С Кляммер крепления отводящей трубки
18 310122-П2 Болт М10х1х20
19 312482-П Шайба
20 236-1104370-Б Трубка топливная дренажная форсунки в сборе
21 236-1104320-Б Трубка шестой секции насоса высокого давления топливная в сборе
22 236-1104318-Б Трубка пятой секции насоса высокого давления топливная в сборе
23 236-1104316-Б Трубка четвертой секции насоса высокого давления топливная в сборе
24 236-1104430 Наконечник топливной трубки
25 312326-П Шайба 14
26 312326-П Шайба 14
27 310096-П2 Болт М14х1,5х30
27 310096-П2 Болт М14х1,5х30
28 236-1104441 Скоба крепления топлнвопроводов
29 236-1104457-Б Прокладка топливной трубки
30 236-1104440 Скоба крепления топливопроводов
31 236-1104422-В Трубка топливного насоса отводящая в сборе
32 252134-П2 Шайба
33 201422-П29 Болт

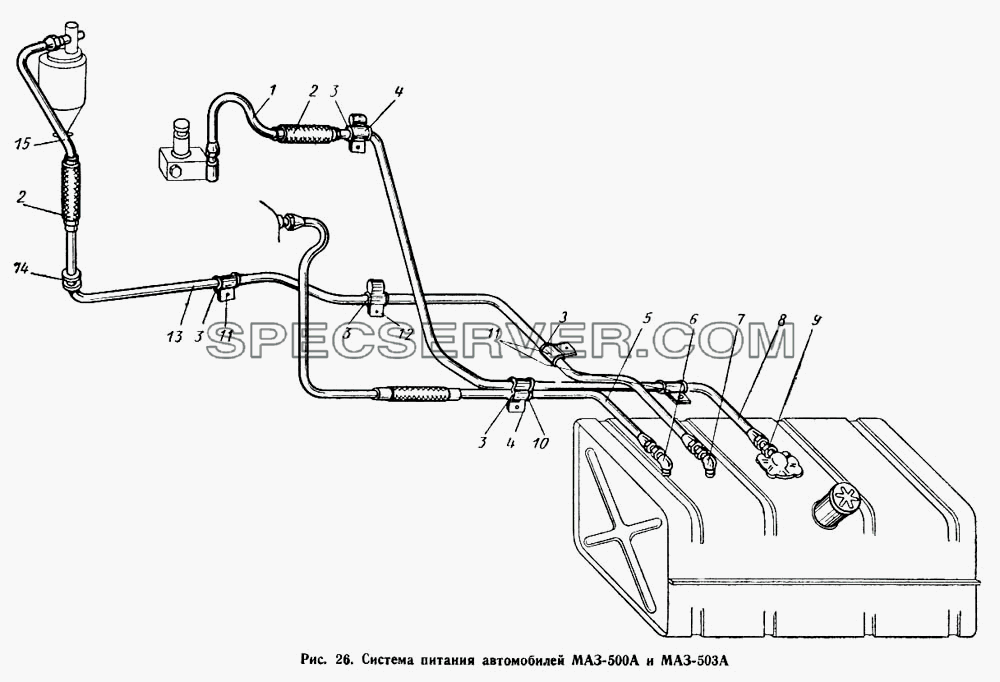

Запчасти: Система питания автомобилей МАЗ-500А и МАЗ-503А для МАЗ-500А

Система питания автомобилей МАЗ-500А и МАЗ-503А для МАЗ-500А (список запасных частей)

Система питания автомобилей МАЗ-500А и МАЗ-503А для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201420-П29 Болт М6х20
- 201422-П29 Болт
- 250508-П29 Гайка М6
- 252134-П2 Шайба
- 297575-П29 Шплинт
- 297580-П29 Пряжка хомутика
- 297582-П29 Лента стяжная
- 314708-П29 Гайка соединительная
- 500-1104492 Трубка топливная всасывающая со шлангом в сборе
- 500-1104587 Трубка топливная отводящая от фильтра передняя в сборе
- 500-1104588 Трубка топливная отводящая от фильтра передняя
- 500-1104621 Шланг соединительный
- 504 Б-1104492 Трубка топливная всасывающая со шлангом в сборе
- 504-1104492-В Трубка топливная всасывающая со шлангом в сборе
1 500-1104494 Трубка топливная всасывающая передняя в сборе
2 500-1104498 Шланг
3 500-1104540 Втулка
4 315408-П29 Кляммер двойной
5 500-1104617 Трубка топливная отводящая от форсунок со шлангом в сборе
6 500-1104540 Втулка
7 379053-П20 Угольник ввертной
8 500-1104495 Трубка топливная всасывающая задняя в сборе
8 504Б-1104495 Трубка топливная всасывающая задняя в сборе
9 314612-1124 Штуцер ввертнои
11 315407-П29 Кляммер воздухопровода
12 379242-П29 Кляммер двойной
13 500-1104607 Трубка топливная отводящая от фильтра задняя в сборе
13 504Б-1104607А Трубка топливная отводящая от фильтра задняя в сборе
14 200-3724042 Втулка
15 500-1104586 Трубка топливная отводящая от фильтра передняя со шлангом в сборе

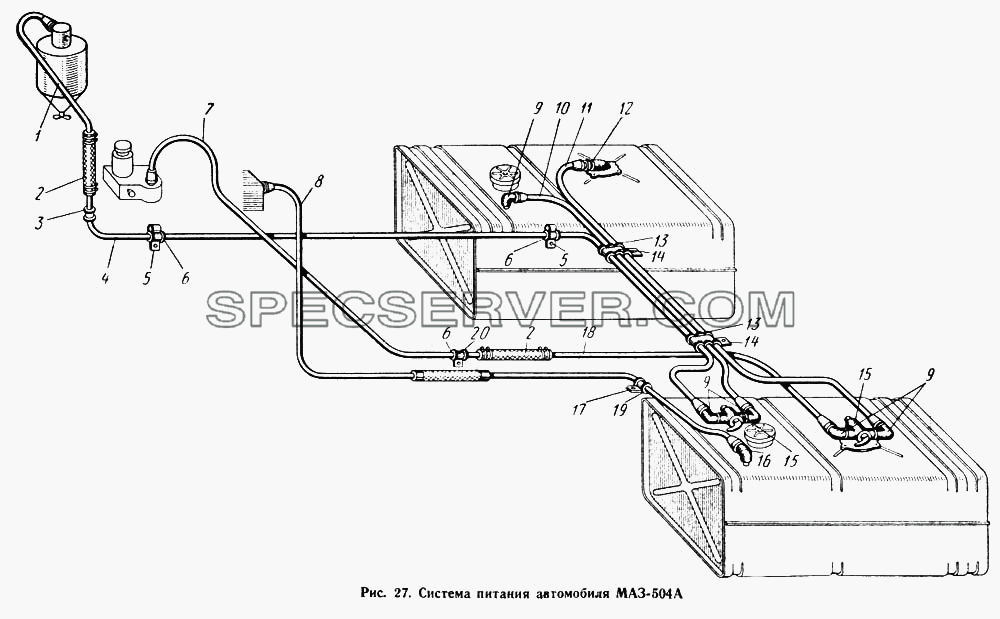

Запчасти: Система питания автомобиля МАЗ-504А для МАЗ-500А

Система питания автомобиля МАЗ-504А для МАЗ-500А (список запасных частей)

Система питания автомобиля МАЗ-504А для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201420-П29 Болт М6х20
- 201422-П29 Болт
- 250508-П29 Гайка М6
- 252134-П2 Шайба
- 297575-П29 Шплинт
- 297580-П29 Пряжка хомутика
- 297582-П29 Лента стяжная
- 314708-П29 Гайка соединительная
- 314802-П Муфта конусная
- 379249-П29 Гайка
- 500-1104492 Трубка топливная всасывающая со шлангом в сборе
- 500-1104496 Трубка топливная всасывающая передняя
- 500-1104497 Трубка топливная всасывающая задняя
- 500-1104541-Б Втулка
- 500-1104587 Трубка топливная отводящая от фильтра передняя в сборе
- 500-1104588 Трубка топливная отводящая от фильтра передняя
- 500-1104608 Трубка топливная отводящая от фильтра задняя
- 504 Б-1104492 Трубка топливная всасывающая со шлангом в сборе
- 504-1104492-В Трубка топливная всасывающая со шлангом в сборе
- 504-1104497-В Трубка топливная всасывающая задняя
- 504-1104515-В Трубка топливная всасывающая от дополнительного топливного бака к крану
- 504-1104532-В Трубка топливная отводящая от крана дополнительного топливного бака
- 504-1104608 Трубка топливная отводящая от фильтра задняя
- 504Б-1104497 Трубка топливная всасывающая задняя
- 504Б-1104608А Трубка топливная отводящая от фильтра задняя
- 516-1104496 Трубка топливная всасывающая передняя
1 500-1104586 Трубка топливная отводящая от фильтра передняя со шлангом в сборе
2 500-1104498 Шланг
3 200-3724042 Втулка
4 504-1104607 Трубка топливная отводящая от фильтра задняя в сборе
5 401878-П29 Кляммер
6 516-1104494 Трубка топливная всасывающая передняя в сборе
7 516-1104494 Трубка топливная всасывающая передняя в сборе
8 504-1104495-В Трубка топливная всасывающая задняя в сборе
8 504-1106417 Трубка топливная отводящая от форсунок со шлангом в сборе
9 379053-П20 Угольник ввертной
10 504-1104530-В Трубка топливная отводящая от крана дополнительного топливного бака в сборе
11 504-1104513-В Трубка топливная всасывающая от дополнительного топливного бака к крану в сборе
12 314612-1124 Штуцер ввертнои
13 500-1104607 Трубка топливная отводящая от фильтра задняя в сборе
14 379864-П29 Кляммер тройной
15 509-1104710-Б Кран перепускной в сборе
16 379064-П29 Угольник
17 379224-П29 Кляммер
18 516-1104494 Трубка топливная всасывающая передняя в сборе
19 500-1104541-Б Втулка
20 379173-П29 Кляммер

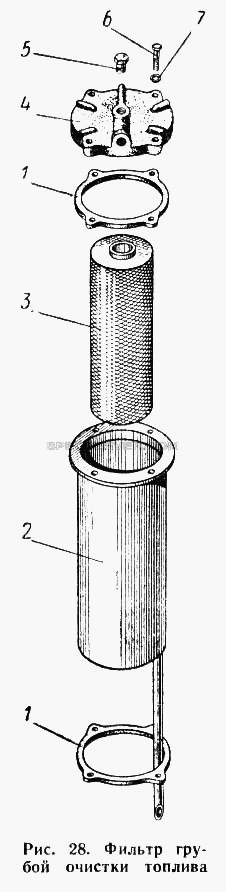

Фильтр грубой очистки топлива для МАЗ-500А (список запасных частей)

Фильтр грубой очистки топлива для МАЗ-500А (список запасных частей)

Фильтр грубой очистки топлива для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 500-1105013 Прокладка
2 500-1105014-Б1 Корпус фильтра в сборе
3 201-1105538 Фильтрующий элемент
4 500-1105011 Крышка фильтра
4 504-1105011 Крышка фильтра
5 262542-П29 Пробка
6 201460-П29 Болт
7 375458-П Шайба

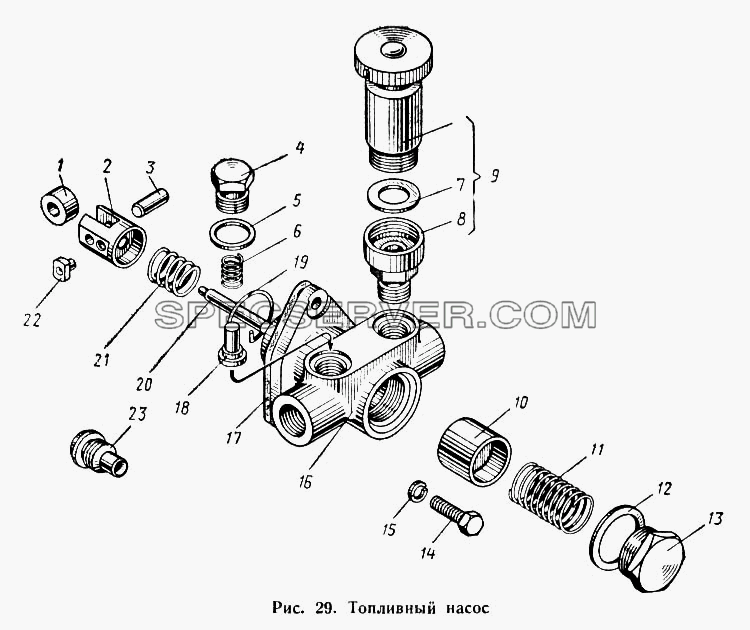

Топливный насос для МАЗ-500А (список запасных частей)

Топливный насос для МАЗ-500А (список запасных частей)

Топливный насос для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-1106210-А2 Насос топливный в сборе
- 236-1106216-В Корпус топливного насоса
- 236-1106222 Шток толкателя с втулкой в сборе
- 236-1106268 Седло клапана
- 236-1106292 Цилиндр ручного насоса
- 236-1106298 Поршень ручного насоса в сборе
- 236-1106300 Поршень ручного насоса
- 236-1106302 Шток поршня насоса
- 236-1106312 Рукоятка ручного насоса в сборе
- 236-1106314 Тарелка рукоятки
- 236-1106316 Рукоятка ручного насоса
- 236-1106324 Корпус цилиндра
- 236-1106326 Втулка корпуса цилиндра
- 258926-П29 Штифт
1 236-1106242 Ролик толкателя
2 236-1106240 Толкатель поршня
3 236-1106244 Ось ролика
4 236-1106276 Пробка клапана
5 312367-П Шайба
6 236-1106272 Пружина клапана
7 236-1106306-А Прокладка поршня насоса
8 236-1106322 Корпус цилиндра со втулкой в сборе
9 236-1106288 Насос ручной в сборе
10 236-1106228 Поршень топливного насоса
11 236-1106232 Пружина поршня
12 312368-П Шайба
13 236-1106234 Пробка пружины
14 201420-П29 Болт М6х20
15 252134-П29 Шайба пружинная
16 236-1106212-А2 Корпус топливного насоса в сборе
17 236-1106285 Прокладка топливного насоса
18 236-1106264 Клапан топливного насоса
19 236-1106256 Кольцо стопорное толкателя
20 236-1106252-Б Шток толкателя
21 236-1106248 Пружина толкателя
22 236-1106246 Сухарь толкателя
23 236-1106223 Втулка штока толкателя

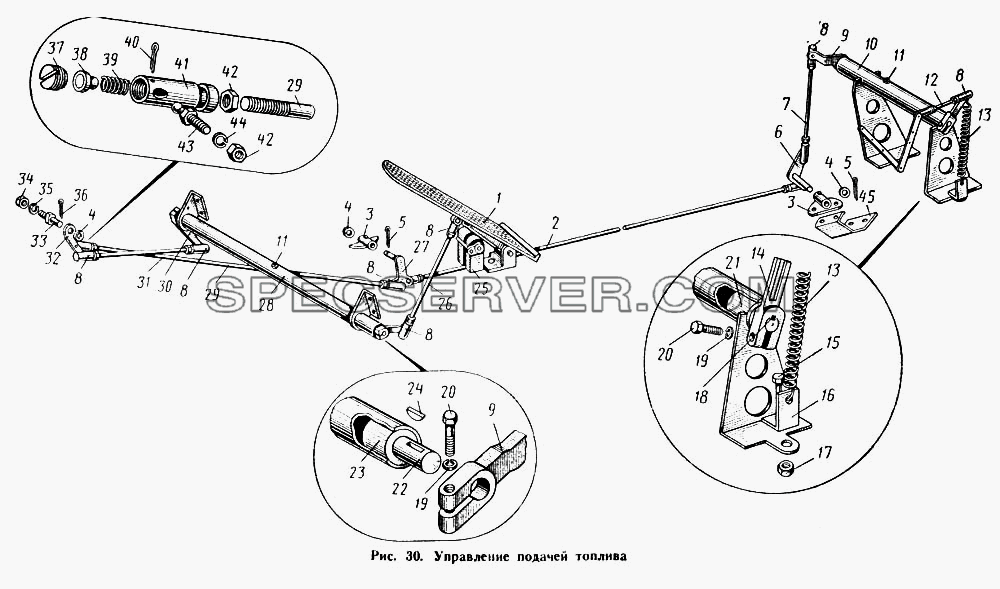

Управление подачей топлива для МАЗ-500А (список запасных частей)

Управление подачей топлива для МАЗ-500А (список запасных частей)

Управление подачей топлива для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201420-П29 Болт М6х20
- 201458-П29 Болт
- 201460-П29 Болт
- 250508-П29 Гайка М6
- 250510-П29 Гайка
- 252004-П29 Шайба
- 252005-П29 Шайба 8
- 252134-П2 Шайба
- 252135-П2 Шайба
- 264072-П8 Масленка
- 500-1108015-Б Валик задний в сборе
- 500-1108028-В1 Передний валик в сборе
- 500-1108087 Кронштейн промежуточный с рычагом в сборе
- 500-1108088-Б Кронштейн промежуточный с рычагом в сборе
- 500-1108096-Б Рычаг с масленкой в сборе
- 500-1108154-Б Тяга с наконечниками в сборе
- 500-1108156-Б Тяга с наконечниками в сборе
- 500-1108158-Б Тяга с наконечниками в сборе
- 500-1108160-Б Тяга с наконечниками в сборе
- 500-1108162-Б Тяга с наконечником в сборе
- 500-1108164-Б Тяга с наконечником в сборе
1 500-1108008-Б Педаль управления подачей топлива с пластиной и втулкой в сборе
2 500-1108086-В Тяга
3 500-1108089 Кронштейн промежуточный
4 252007-П29 Шайба
5 258039-П29 Шплинт
6 500-1108111 Рычаг двуплечий в сборе
7 500-1108113-В Тяга
8 500-1108138 Наконечник тяги в сборе
8 500-1108138 Наконечник тяги в сборе
9 500-1108032 Рычаг валика заслонки аварийного останова
10 500-1108021-Б Труба заднего валика с кронштейнами
11 264072-П29 Масленка
11 264072-П8 Масленка
12 500-1108027 Тяга
13 500-1108046 Пружина усилителя
14 500-1108117 Рычаг заднего валика в сборе
15 201462-П29 Болт
16 500-3504046 Угольник
17 250510-П29 Гайка
18 378079-П29 Шпонка сегментная
19 252134-П2 Шайба
20 201422-П29 Болт
21 500-1108094 Втулка
22 500-1108031-В Передний валик
23 500-1108094 Втулка
24 378079-П29 Шпонка сегментная
25 500-1108410 Механизм запорный в сборе
26 500-1108051-Б Тяга
27 500-1108081 Рычаг промежуточный в сборе
28 500-1108029-Б Труба переднего валика с кронштейном в сборе
29 500-1108035-В Тяга
30 500-1108041 Рычаг
31 500-1108061-Б Тяга
32 500-1108083 Рычаг
33 500-1108137 Ось рычага
34 250514-П29 Гайка
35 252137-П2 Шайба пружинная
36 258042-П29 Шплинт разводной
37 500-1108144 Пробка наконечника тяги
38 500-1108142 Сухарь наконечника тяги
39 500-1108146 Пружина наконечника тяги
39 500-1108146 Пружина наконечника тяги
40 258003-П29 Шплинт
41 500-1108140 Наконечник тяги
42 250510-П29 Гайка
43 500-1108148-А Палец шаровой
44 252134-П2 Шайба
44 252135-П2 Шайба
44 252135-П2 Шайба
44 252135-П29 Шайба пружинная
45 500А-1108125-Б Кронштейн
