Запчасти: Каркас кабины для МАЗ-500А

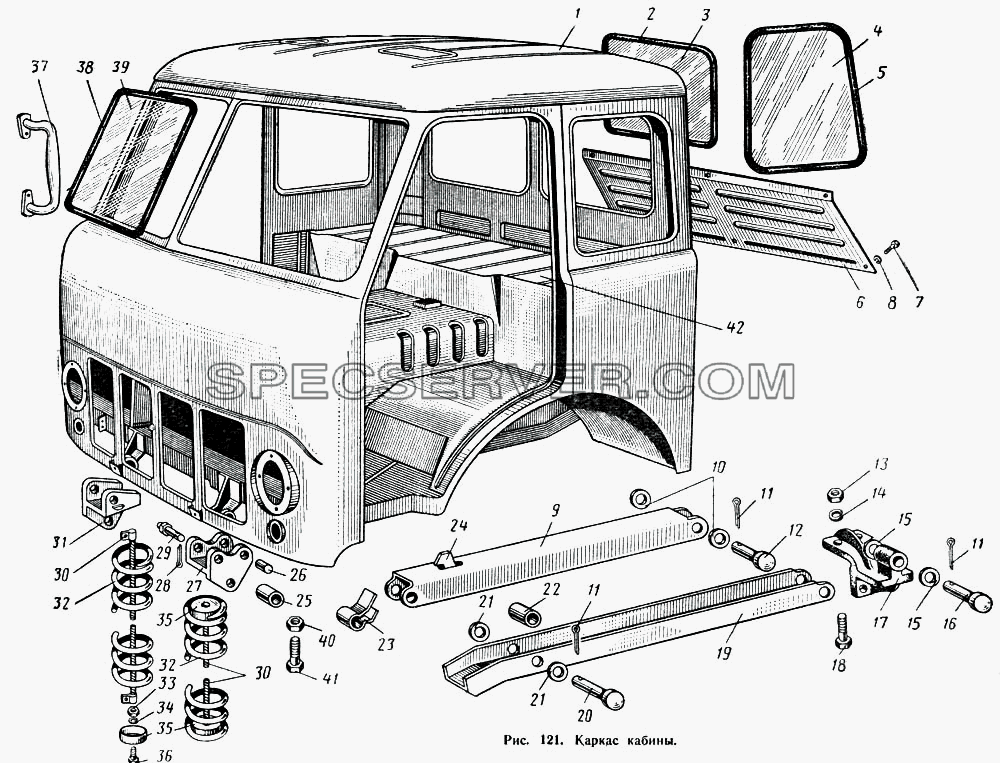

Каркас кабины для МАЗ-500А (список запасных частей)

Каркас кабины для МАЗ-500А (список запасных частей)

Таблица запасных частей

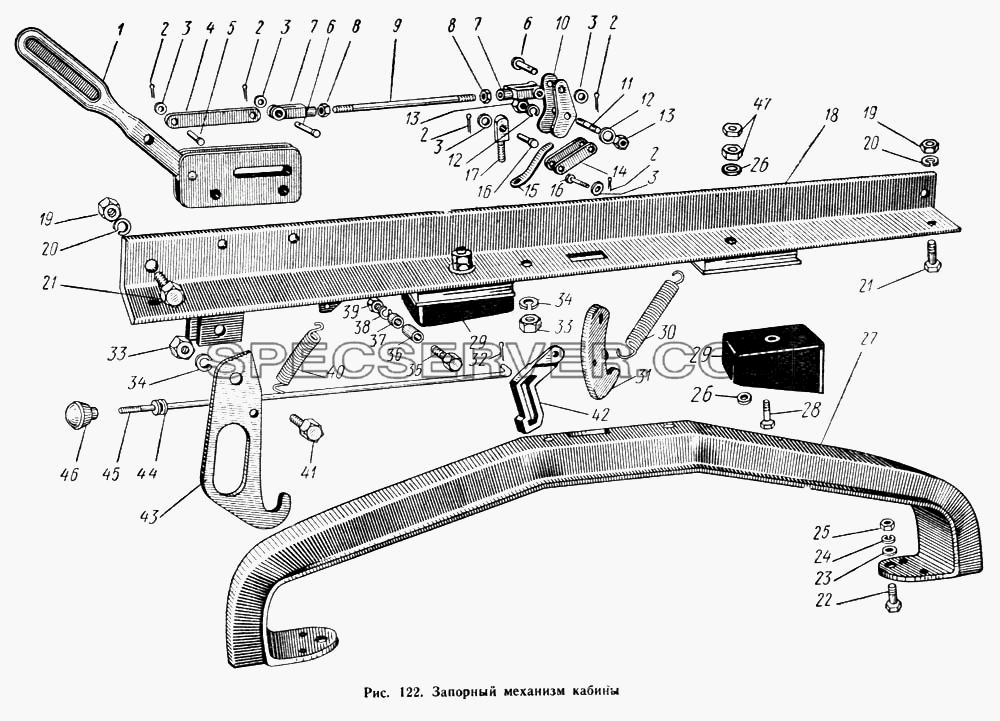

Запорный механизм кабины для МАЗ-500А (список запасных частей)

Запорный механизм кабины для МАЗ-500А (список запасных частей)

Запорный механизм кабины для МАЗ-500А (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 13-5208102 Бачок опрыскивателя ветрового стекла в сборе
- 220077-П29 Винт-заглушка
- 220104-П29 Винт
- 220109-П29 Винт
- 223038-П14 Винт
- 232037-П29 Шайба
- 240618-П13 Винт
- 240620-П29 Винт
- 240818-П29 Винт
- 250508-П29 Гайка М6
- 250510-П29 Гайка
- 250763-П29 Гайка
- 251260-П29 Гайка
- 252004-П29 Шайба
- 252133-П29 Шайба
- 252154-П2 Шайба пружинная
- 252270-П2 Шайба зубчатая
- 252317-П13 Шайба
- 252317-П29 Шайба облицовочная
- 252906-П Заклепка
- 258073-П29 Шплинт
- 377534-П Ось защелки
- 500-1310075 Пружина
- 500-5001200 Упор-ограничитель
- 500-5001204 Рычаг упора-ограничителя верхний в сборе
- 500-5001215 Трос в сборе
- 500-5108024 Крышка инструментального ящика в сборе
- 500-5108028 Уплотнитель крышки инструментального ящика
- 500-5108040 Защелка инструментального ящика
- 500-5109010 Коврик пола правый
- 500-5112012 Прокладка изоляционная основания кабины правая
- 500-5112013 Прокладка изоляционная основания кабины левая
- 500-5112017 Прокладка изоляционная вертикальная панели средняя
- 500-5112018-Б Прокладка изоляционная вертикальная панели правая
- 500-5112019Б Прокладка изоляционая вертикальная панели левая
- 500-5112020 Прокладка изоляционная горизонтальной панели
- 500-5112022Б Прокладка изоляционная панели основания правая
- 500-5112023Б Прокладка изоляционная панели основания левая
- 500-5112030-А Мат изоляционный в сборе
- 500-5112048 Скоба крепления изоляционной прокладки.
- 500-5112060 Прокладка изоляционная воздухозаборника нижняя
- 500-5112062 Прокладка изоляционная воздухозаборника боковая
- 500-5112072 Прокладка коврика пола правая
- 500-5112076 Прокладка коврика пола передняя
- 500-5112082 Обивка основания кабины правая
- 500-5112083 Обивка основания кабины левая
- 500-5112086 Обивка средняя в сборе
- 500-5112092Б Боковина средней обивки правая
- 500-5112093Б Боковина средней обивки левая
- 500-5112096 Обивка основания вертикальная правая
- 500-5112097 Обивка основания вертикальная левая
- 500-5112098 Обивка основания вертикальная средняя
- 500-5206022 Замок уплотнителя ветрового стекла
- 500-5601120 Заглушка
- 500-5602010 Обивка задка боковая в сборе
- 500-5602011 Обивка задка боковая левая в сборе
- 500-5602012-Б Обивка задка угловая правая в сборе
- 500-5602013 Обивка задка угловая левая в сборе
- 500-5602050 Обивка задка средняя в сборе
- 500-5603019 Уплотнитель среднего стекла задка левый
- 500-5603022 Замок уплотнителя среднего стекла
- 500-5603033 Уплотнитель бокового стекла левый
- 500-5603036 Замок уплотнителя бокового стекла
- 500-5702010 Обивка крыши в сборе
- 500-5702052-Б Держатель обивки крыши длинный
- 500-5702054-Б Держатель обивки крыши короткий
- 500-5702086-Б Накладка обивки крыши передняя
- 500-5702088-Б Накладка обивки крыши боковая
- 500-5702090-Б Накладка обивки крыши задняя
- 500-8202026 Вешалка
- 500-8202036 Шпилька
- 500А-5109011 Коврик пола левый
- 500А-5112073 Прокладка коврика пола левая
- 500А-5208018 Кронштейн
- 500А-5208034-А Держатель бачка
- 500А-5208051 Тройник омывателя
- СО-203-5205010 Ножной омыватель
1 500-5000024 Кабина в сборе (сварной комплект)
2 500-5603018 Уплотнитель среднего стекла задка правый
3 500-5603016 Стекло окна задка среднее
4 500-5603030 Стекло окна задка боковое
5 500-5603032 Уплотнитель бокового стекла задка правый
6 500-5601052 Щиток задка
7 220103-П29 Винт
8 252134-П2 Шайба
9 500-5001206 Рычаг упора-ограничителя верхний
10 252007-П29 Шайба
11 258053-П29 Шплинт
12 260095-П52 Палец
13 250514-П29 Гайка
14 252137-П2 Шайба пружинная
15 252007-П29 Шайба
16 260094-П52 Палец
17 500-5001232-В Кронштейн упора-ограничителя на раме
18 201542-П29 Болт
19 500-5001208 Рычаг упора-ограничителя нижний
20 260094-П52






Номер детали Наименование запчасти
- 252702-П Заклепка
- 500-5001050 Механизм кабины запорный в сборе
- 500-5001090 Крюк запорного механизма в сборе
1 500-5001070 Рукоятка запорного механизма со щеками в сборе
2 258038-П29 Шплинт
3 252006-П29 Шайба
4 500-5001086 Звено тяги запорного механизма
5 260057-П52 Палец
6 260063-П52 Палец
7 200-3508045-А Вилка тяги
8 250513-П29 Гайка
9 500-5001088 Тяга запорного механизма
10 500-5001094 Кулачок запорного механизма
11 500-5001096 Ось крюка
12 252156-П2 Шайба пружинная
13 250612-П29 Гайка
14 500-5001098 Звено крюка запорного механизма
15 500-5001106-Б Пружина крюка
16 260059-П52 Палец
17 500-5001102 Опора звена крюка
18 500-5001054-В Балка запорного механизма в сборе
19 250514-П29 Гайка
20 252137-П2 Шайба пружинная
21 201542-П29 Болт
22 201587-П29 Болт
23 252016-П29 Шайба
24 252138-П2 Шайба пружинная
25 250812-П29 Гайка
26 252005-П29 Шайба 8
27 500-5001160-В Балка задней опоры кабины в сборе
28 220176-П29 Винт крепления подушки
29 500-5001166-Б Подушка задней опоры кабины в сборе
30 500-5001146 Пружина
31 500-5001092 Крюк запорного механизма
32 258012-П29 Шплинт
33 250514-П29 Гайка
34 252137-П2 Шайба пружинная
35 201510-П29 Болт
36 500-5001082 Втулка распорная длинная
37 500-5001083 Втулка распорная
38 252136-П2 Шайба
39 250512-П29 Гайка
40 500-5001146 Пружина
41 201542-П29 Болт
42 500-5001110 Фиксатор
43 500-5001140 Ограничитель самоопрокидывания кабины
44 500-5001138-Б Втулка
45 500-5001132 Тяга крюка запорного механизма
46 500-5001134 Ручка тяги
47 250510-П29 Гайка

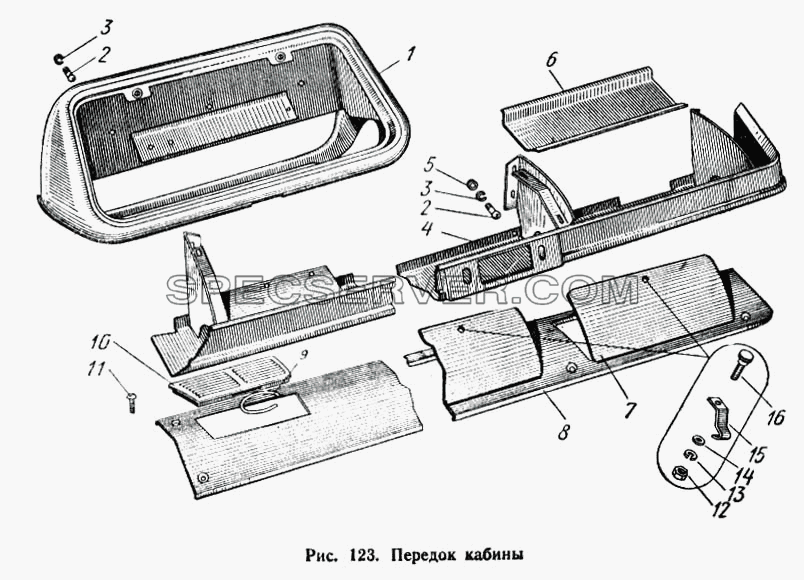

Передок кабины для МАЗ-500А (список запасных частей)

Передок кабины для МАЗ-500А (список запасных частей)

Передок кабины для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200Т-5301086 Заглушка
- 201418-П29 Болт
- 240818-П29 Винт
- 252002-П29 Шайба
- 252134-П2 Шайба
- 258039-П29 Шплинт
- 500-5301025 Скоба
- 500-5301076 Накладка стойки ветрового окна
- 500-5301098-Б Уплотнитель щитка крепления педалей
- 500-5301225-Б Заглушка
- 500-5303044 Прокладка крышки вещевого ящика
- 500-5312014 Прокладка передка изоляционная правая
- 500-5312015 Прокладка передка изоляционная левая
- 500-5312018 Прокладка передка изоляционная средняя
- 500-5312020-Б Прокладка передка изоляционная верхняя
- 500-5601120 Заглушка
- 500А-5301010 Панель передка наружная в сборе
- 5Ш-5301097-Г Щиток крепления педалей
1 500-5301150 Панель приборов левая в сборе
2 220102-П29 Винт
2 220104-П29 Винт
3 252154-П2 Шайба пружинная
4 500-5301126 Панель приборов правая в сборе
5 252004-П29 Шайба
6 500-5303060 Дно вещевого ящика
7 500-5303020-Б Крышка вещевого ящика
8 500-5301140-Б Крышка правой панели приборов в сборе
9 500-5301210 Кольцо
10 500-5301204 Накладка
11 223064-П29 Винт
12 250763-П29 Гайка
13 252133-П2 Шайба
14 252004-П29 Шайба
15 212-5303091 Запор крышки вещевого ящика
16 500-57133440 Ручка

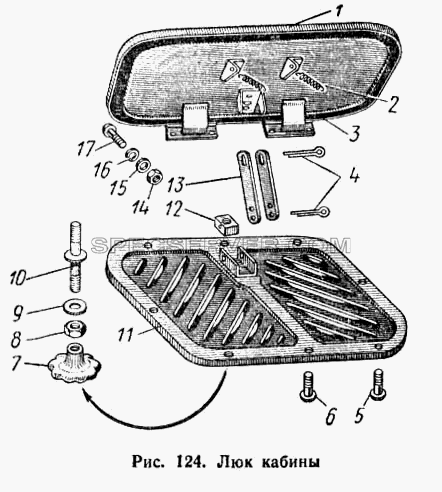

Люк кабины для МАЗ-500А (список запасных частей)

Люк кабины для МАЗ-500А (список запасных частей)

Люк кабины для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 500-5713410-В Крышка вентиляционного люка крыши в сборе
- 500-5713460 Щиток вентиляционного люка в сборе
1 500-5713420-В Крышка вентиляционного люка крыши в сборе
2 500-5713450 Пружина
3 500-5713432 Уплотнитель крышки
4 258069-П29 Шплинт
5 223064-П13 Винт
6 240618-П13 Винт
7 500-5713442 Ручка
8 250512-П13 Гайка
9 252006-П29 Шайба
10 373420-П29 Шпилька
11 500-5713462 Щиток вентиляционного люка в сборе
12 374244-П29 Гайка
13 500-5713434 Звено соединительное
14 250762-П29 Гайка
15 252002-П29 Шайба
16 252132-П2 Шайба пружинная
17 220053-П29 Винт

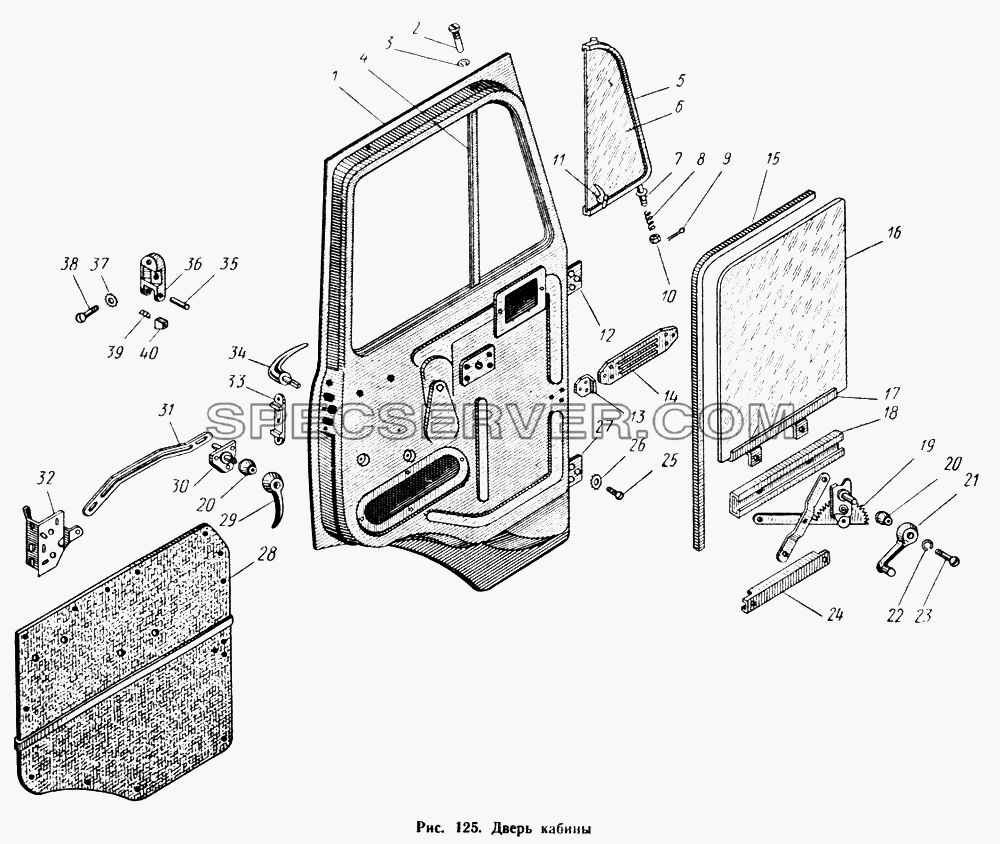

Дверь кабины для МАЗ-500А (список запасных частей)

Дверь кабины для МАЗ-500А (список запасных частей)

Дверь кабины для МАЗ-500А (список запасных частей)

Таблица запасных частей

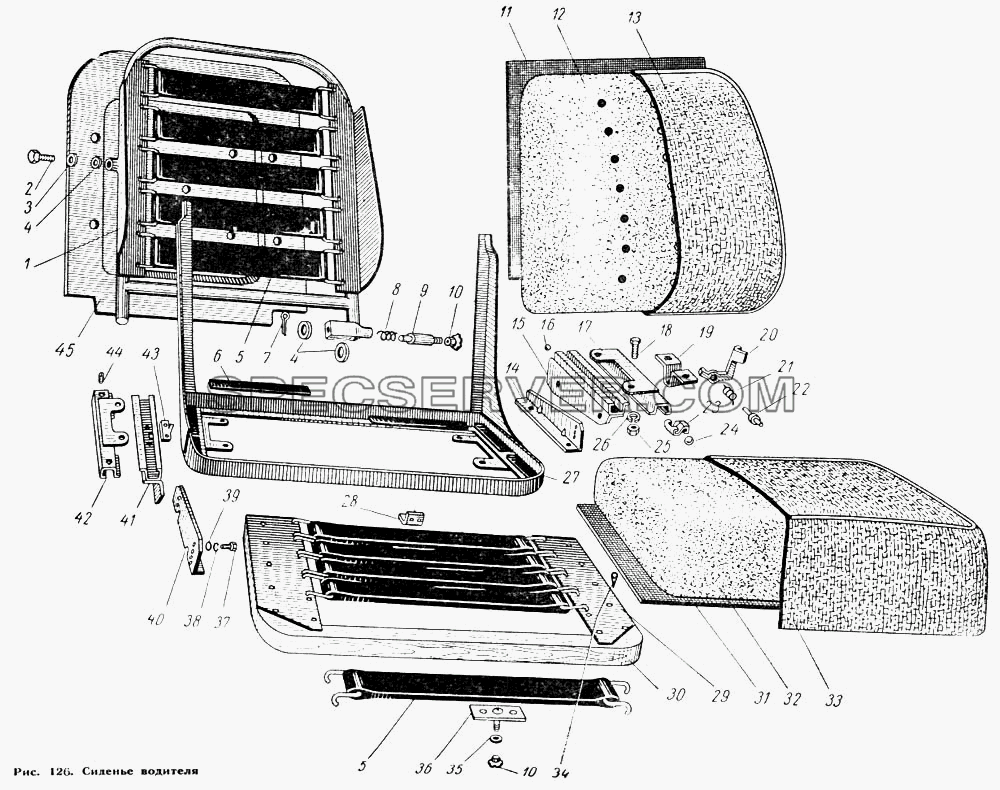

Сиденье водителя для МАЗ-500А (список запасных частей)

Сиденье водителя для МАЗ-500А (список запасных частей)

Сиденье водителя для МАЗ-500А (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 201454-П29 Болт
- 201458-П29 Болт
- 212-6105172 Кольцо втулки наружной ручки
- 220079-П14 Винт
- 220105-П29 Винт
- 220107-П29 Винт
- 220110-П29 Винт
- 223064-П29 Винт
- 224622-П22 Винт
- 224622-П29 Винт
- 224624-П29 Винт
- 240620-П13 Винт
- 240822-П29 Винт
- 242471-П29 Винт
- 250508-П29 Гайка М6
- 251261-П29 Гайка
- 252035-П29 Шайба
- 252133-П2 Шайба
- 252174-П2 Шайба зубчатая
- 252174-П8 Шайба пружинная зубчатая
- 252263-П2 Шайба зубчатая
- 252270-П Шайба зубчатая
- 252270-П2 Шайба зубчатая
- 252317-П29 Шайба облицовочная
- 253853-П Заклепка
- 258918-П29 Штифт
- 264072-П8 Масленка
- 500-6100010 Дверь с арматурой и стеклами правая в сборе
- 500-6100011 Дверь с арматурой и стеклами левая в сборе
- 500-6100012 Дверь с замком и петлями правая в сборе
- 500-6100013 Дверь с замком и петлями левая в сборе
- 500-6100014 Дверь в сборе без арматуры и окраски правая
- 500-6102048 Накладка декоративная обивки двери в сборе
- 500-6103050 Стекло поворотное двери правое в сборе
- 500-6103051 Стекло поворотное двери левое в сборе
- 500-6103054 Прокладка поворотного стекла двери
- 500-6103064 Рамка поворотного стекла двери правая
- 500-6103102 Ручка поворотного стекла двери правая
- 500-6103122-А Уплотнитель поворотного стекла двери правый
- 500-6103123-А Уплотнитель поворотного стекла двери левый
- 500-6103142-Б Уплотнитель поворотного стекла на стойке в сборе
- 500-6103210 Стекло двери опускное правое в сборе
- 500-6103211 Стекло двери опускное левое в сборе
- 500-6103218 Прокладка опускного стекла двери
- 500-6103220 Обойма опускного стекла правая в сборе
- 500-6103230-Б Стойка опускного стекла с желобком правая в сборе
- 500-6103234-Б Стойка опускного стекла двери правая в сборе
- 500-6103254 Желобок опускного стекла двери передний
- 500-6103268 Уплотнитель опускного стекла двери
- 500-6104066 Ручка стеклоподъемника
- 500-6104068 Рукоятка ручки стеклоподъемника
- 500-6105030 Петля нижняя на двери правая
- 500-6105178 Шпилька крепления ручки
- 500-6105252-Б Ручка правой двери
- 500-6106012-Б Петля двери верхняя правая в сборе
- 500-6106016 Петля двери верхняя правая
- 500-6106017 Петля двери верхняя левая
- 500-6106022-Б Петля верхняя на кабине правая
- 500-6106024 Ось петли
- 500-6106026-Б Петля двери нижняя правая в сборе
- 500-6106031 Петля нижняя на двери левая
- 500-6106034-Б Петля нижняя на кабине
- 500-6106100 Фиксатор двери правый в сборе
- 500-6106101 Фиксатор двери левый в сборе
- 500-6106104 Фиксатор двери правый
- 500-6106120 Пластина крепления фиксатора
- 500-6107018 Уплотнитель двери передний
- 500-6107019 Уплотнитель двери задний
- 500-6107020 Уплотнитель дверного проема
- 500-6107024 Уплотнитель двери нижний
- 509-6102010 Обивка двери правая в сборе
- 81-6104012-Б Стеклоподъемник правый в сборе
- 81-6105012-Б Замок двери правый в сборе
- 81-6105082 Привод замка двери правый в сборе
- 81Б-6105090 Выключатель замка двери в сборе
1 500-6100015 Дверь в сборе без арматуры и окраски левая
2 500-6103074 Ось рамки поворотного стекла верхняя
3 252134-П2 Шайба
4 500-6103231-Б Стойка опускного стекла с желобком левая в сборе
5 500-6103065 Рамка поворотного стекла двери левая в сборе
6 500-6103052-А Стекло поворотное двери
7 252005-П29 Шайба 8
8 500-6103080 Пружина зажима оси поворотного стекла
9 258024-П29 Шплинт
10 250975-П29 Гайка
11 500-6103103 Ручка поворотного стекла двери левая
12 500-6106013-Б Петля двери верхняя левая в сборе
13 500-6106094-Б Накладка ограничителя
14 500-6106082-Б1 Ограничитель двери в сборе
15 500-6103256 Желобок опускного стекла двери задний
16 500-6103214-А Стекло двери опускное
17 500-6103221 Обойма опускного стекла левая в сборе
18 500-6104118 Кулиса стеклоподъемника верхняя
19 81-6104013-Б Стеклоподъемник левый в сборе
20 500-6105184 Розетка
21 500-6104064 Ручка стеклоподъемника в сборе
22






Номер детали Наименование запчасти
- 201457-П29 Болт
- 220162-П2 Винт
- 220162-П29 Винт
- 247545-П29 Шуруп
- 248006-П29 Шуруп
- 252005-П29 Шайба 8
- 252135-П2 Шайба
- 253867-П29 Заклепка
- 261855-П29 Гвоздь
- 500-6800010В Сиденье водителя в сборе
- 500-6804010-В Механизм регулирования правый в сборе
- 500-6804011-В Механизм регулирования левый в сборе
- 500-6804020-В Стойка правая
- 500-6804021-В Стойка левая
- 500-6804037-В Направляющая нижняя
- 500-6805010-В Спинка сиденья водителя
- 500-6805286-В Прошва чехла спинки
- 500-6805292 Шнур крепления чехла
1 500-6805018 Остов спинки сиденья в сборе
2 370798-П29 Болт специальный
3 252007-П29 Шайба
4 252005-П29 Шайба 8
4 252005-П29 Шайба 8
5 500-6803312 Ремень стяжной сиденья в сборе
5 500-6803312 Ремень стяжной сиденья в сборе
6 500-6801026 Прокладка рамки
7 258038-П29 Шплинт
7 258038-П29 Шплинт
8 500-8101540 Пружина
8 500-8101540 Пружина
9 500-6805258-Б Стержень фиксатора спинки
10 500-6805259 Наконечник фиксатора (деталь расположена с правой стороны спинки сиденья)
10 500-6805259-А Наконечник фиксатора
11 500-6805255 Подбивка
12 500-6805254 Прокладка спинки сиденья
13 500-6805270-Г Чехол спинки сиденья в сборе
14 500-6800023 Подставка сиденья левая
15 500-6804015-Б Стойка левая в сборе
16 200-1601099-Б Шарик
17 500-6804047-Б Направляющая левая в сборе
18 201454-П29 Болт
19 500-6804045 Скоба стопора
20 500-6804062 Стопор
21 500-6804080-Б Пружина стопора
22 500-6804063 Ось стопора
23 500-6804055-А Сепаратор
24 500-6804056 Шарик
25 250510-П29 Гайка
26 252135-П2 Шайба
27 500-6801010-В Остов сиденья водителя в сборе
28 500-6803078 Кронштейн
29 500-6803310-Б Держатель ремней
30 500-6803064-Г Основание каркаса подушки в сборе
31 500-6803255-Б Подбивка прокладки
32 500-6803254-Б Прокладка подушки сиденья
33 500-6803270-В Чехол подушки сиденья в сборе
34 247545-П29 Шуруп
35 252004-П29 Шайба
36 500-6803074 Планка подушки сиденья в сборе
37 201497-П29 Болт
38 252136-П2 Шайба
39 252006-П29 Шайба
40 500-6800022 Подставка сиденья правая
41 500-6804014-Б Стойка правая в сборе
42 500-6804046-Б Направляющая правая в сборе
43 500-6804059 Ограничитель хода
44 373754-П29 Винт
45 500-6805350 Крышка спинки
