1. Рекомендуемые инструменты
Поз. |
Инструменты |
Схематическое изображение |
Кол-во |
Описание |
1 |
Круглогубцы |
|
|
Снятие фиксатора оболочки заднего троса около заднего наконечника
троса |
1. Моменты затяжки
Элемент |
Н·м |
Болт крепления троса стояночного тормоза |
6~12 |
Крепежный болт рычага привода стояночного тормоза |
6~12 |
Крепежный болт кронштейна облицовки туннеля пола |
6~12 |
-
Проверить и отрегулировать стояночный тормоз в обычных условиях торможения.
-
К замене деталей необходимо подходить с ответственностью. Использование
несоответствующих деталей может повлиять на эффективность стояночного
тормоза и представляет определенную опасность.
-
Для проверки стояночного тормоза транспортное средство необходимо поставить
на ровной площадке и заблокировать колеса противооткатными упорами.
-
Повторное использование защелок и хомутов крепления троса привода не
допускается.
-
Трос привода стояночного тормоза заключен в пластиковую оболочку и не
требует периодической смазки.
-
Необходимо через каждые 10 000 км пробега производить проверку.
-
Проверить работу стояночного тормоза.
-
Проверить ход рычага стояночного тормоза.
-
Проверить момент затяжки соединений.
-
Убедиться в нормальной работе системы стояночного тормоза.

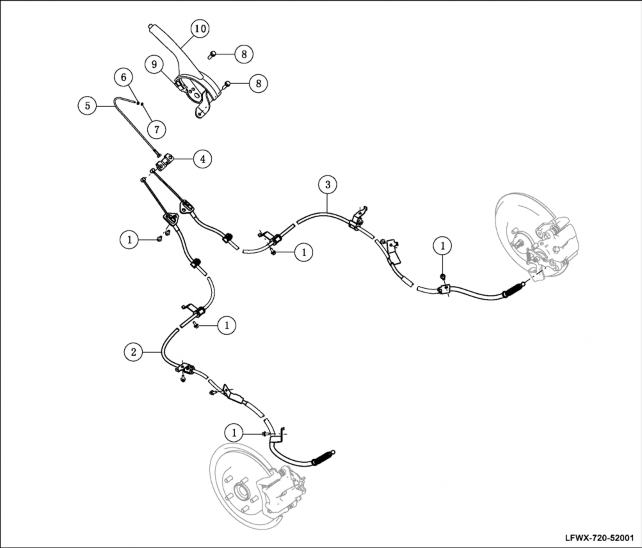

1 |
Шестигранный болт с буртиком |
2 |
Левый трос стояночного тормоза в сборе |
3 |
Правый трос стояночного тормоза в сборе |
4 |
Уравнитель |
5 |
Компоненты переднего троса стояночного тормоза |
6 |
Шестигранный болт с буртиком |
7 |
Низкая шестигранная гайка |
8 |
Шестигранный болт с плоской шайбой |
9 |
Стояночный тормоз |
10 |
Рычаг стояночного тормоза |
-
Общий обзор
Стояночный тормоз имеет механическое дистанционное управление. Рычаг
управления механизмом стояночного тормоза установлен в салоне автомобиля, к
нему подсоединены тросы для осуществления дистанционного управления.
Когда нужно затормозить автомобиль, водитель поднимает рычаг стояночного
тормоза вверх для перемещения тормозных колодок к поверхности тормозного
диска для создания трения и выполнения функции торможения на стоянке.
-
Основное назначение системы стояночного тормоза
А. Надежно затормаживать автомобиль на уклоне для обеспечения трогания
автомобиля.
Б. Остановить автомобиль в случае отказа рабочего тормоза и при аварийной
остановке транспортного средства при совместном применении с рабочим
тормозом.
-
Проверка деталей
-
Рабочий ход рычага привода стояночного тормоза
А. Потянуть рычаг стояночного тормоза вверх с силой 100 Н для проверки того,
что количество щелчков храпового механизма находится в допустимом диапазоне.
Номинальное значение: 5–8 щелчков
△Совет
Можно услышать щелчок при прохождении зуба через сектор храпового механизма.
Проверить это путем подсчета щелчков храпового механизма.
-
Проверка эффективности стояночного тормоза
А. Если рабочий тормоз работает нормально, нажать на педаль тормоза для
остановки транспортного средства на уклоне, затем применить стояночный тормоз.
Б. Медленно отпустить педаль тормоза и проверить, что автомобиль начинает
катиться вниз. При подтверждении проверить и отрегулировать стояночный тормоз
(см.
главу 52 «Стояночный тормоз — Управление стояночным тормозом — Регулировка»).
А. Убедиться, что каждая деталь надежно закреплена.
Б. Проверить, что рычаг стояночного тормоза погнут, поврежден или имеет трещину.
При обнаружении заменить рычаг.
В. Проверить трос привода стояночного тормоза на наличие износа и повреждений.
При обнаружении заменить трос.
-
Проверка выключателя контрольной лампы стояночного тормоза
А. Убедиться в нормальной работе выключателя контрольной лампы стояночного
тормоза. Проверить или заменить выключатель, если он работает неправильно.
Нижеприведенная таблица поможет установить возможные причины неисправностей.
Проверить каждую деталь в соответствующем порядке. При необходимости
отремонтировать либо заменить эти детали.
Признак |
Возможные причины неисправности |
Рекомендуемые действия |
Контрольная лампа горит постоянно или не загорается |
1. Контрольная лампа (неисправность) |
Проверить и заменить комбинацию приборов |
2. Выключатель стояночного тормоза (поврежден) |
Заменить. |
3. Жгут проводов (обрыв или короткое замыкание) |
Проверить жгут проводов |
Недостаточное тормозное усилие или отказ |
1. Уравнитель троса (поврежден) |
Заменить. |
2. Стопорная гайка (повреждена резьба) |
Заменить. |
3. Тормозной путь (слишком большой) |
Заменить фрикционные накладки |
Рычаг стояночного тормоза не может быть зафиксирован. |
1. Пружина храпового механизма рычага стояночного тормоза
(неисправна или сломана) |
Заменить рычаг стояночного тормоза |
2. Храповой механизм и зубья храпового механизма рычага стояночного
тормоза (большой износ) |
Заменить рычаг стояночного тормоза |
3. Рычаг стояночного тормоза (деформирован) |
Заменить рычаг стояночного тормоза |
