Lifan Cebrium 720. Передний тормоз

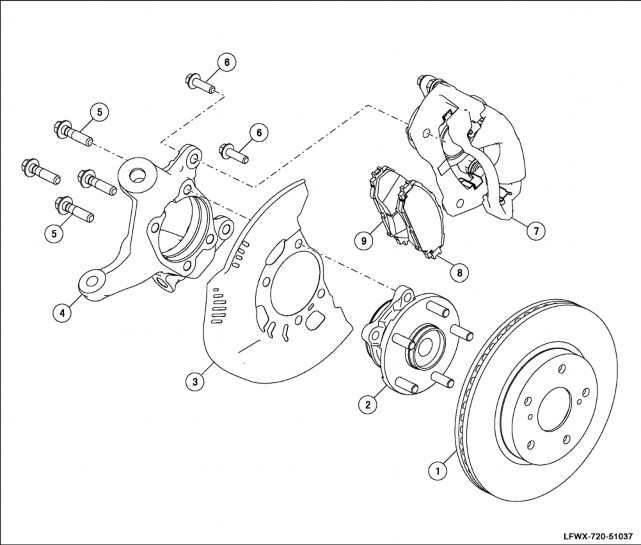

Схема компонентов




51-22




1

Тормозной диск переднего тормозного механизма

2

Передняя ступица в сборе

3

Щиток переднего тормозного механизма

4

Поворотный кулак

5

Шестигранный болт с буртиком

6

Шестигранный болт с буртиком

7

Узел переднего тормозного суппорта

8

Передняя внешняя тормозная колодка

9

Передняя внутренняя тормозная колодка



51-23-01

Замена




  1. Поднять автомобиль и снять передние колеса.

  2. Снять передний тормозной суппорт.

    А. Слить тормозную жидкость из тормозной системы.

    Б. Отвернуть полый болт переднего тормозного шланга

    и снять уплотнительное кольцо, после этого отодвинуть тормозной шланг.

    △ Совет

    Если нельзя заменить тормозной суппорт в сборе, не перерезать тормозной шланг в тормозном суппорте.

    В. Удерживая направляющую втулку переднего тормозного суппорта гаечным ключом, отвернуть крепежные болты тормозного суппорта и снять передний тормозной суппорт.

    △ Совет

    Когда тормозной суппорт снимается с кронштейна,

    а тормозной шланг остается подсоединенным, подвесить тормозной суппорт на толстой стальной проволоке или аналогичном материале. В противном случае тормозной шланг может быть поврежден под действием массы тормозного суппорта, что приведет к утечке тормозной жидкости.




    51-23-02

    Г. Снять тормозные колодки с кронштейна тормозного суппорта и измерить толщину тормозных накладок для проверки необходимости их замены.

    △ Совет

    Измерить толщину фрикционной накладки, заменить ее в случае превышения предела износа.




    51-23-03

    Д. Вывернуть крепежные болты кронштейна тормозного суппорта и снять кронштейн суппорта с поворотного кулака.

    51-24-01

  3. Снять передний тормозной диск.

    А. Снять передний тормозной диск с передней ступицы колеса. Проверить необходимость замены тормозного диска.

    △ Совет

    При снятии диска ввернуть болт в отверстие тормозного диска и снять его со ступицы.




    51-24-02

  4. Снять направляющую втулку переднего тормозного суппорта.

    А. Вынуть направляющую втулку из кронштейна тормозного суппорта.

    Б. Снять пылезащитную манжету направляющей втулки с кронштейна переднего тормозного суппорта.




    51-24-03

  5. Разобрать тормозной суппорт.

    А. Поддеть неподвижное кольцо пылезащитного чехла тормозного цилиндра с помощью отвертки и снять пылезащитную манжету.

    Text-01 Внимание

    Перед использованием отвертки обернуть ее конец лентой.

    51-25-01

    Б. Поместить деревянный брусок между поршнем суппорта

    и противоположной частью корпуса тормозного суппорта.

    В. Выдавить поршень из тормозного цилиндра сжатым воздухом.

    Text-02 Предупреждение

    Не держать пальцы перед поршнем при нагнетании сжатого воздуха.

    Text-01 Внимание

    Не допускать разбрызгивания тормозной жидкости.




    51-25-02

    Г. Отверткой снять уплотнительные манжеты из тормозного цилиндра.

    Text-01 Внимание

    Заменить снятые уплотнительные манжеты.

    Д. Проверить зеркало цилиндра и поршень на наличие коррозии или царапин, выполнить необходимую замену.




    51-25-03

  6. Установить тормозной суппорт.

    А. Нанести консистентную смазку на новую уплотнительную манжету поршня, установить ее внутри тормозного цилиндра.

    51-26-01

    Б. Нанести смазочное масло на верхнюю пылезащитную манжету поршня и установить ее в отверстие цилиндра. Осторожно нажать на поршень и переместить его вниз до упора в дно тормозного цилиндра.

    Text-01 Внимание

    Запрещается вкручивать поршень в тормозной цилиндр с усилием.




    51-26-02

    В. Установить пылезащитную манжету тормозного цилиндра на тормозной цилиндр.

    △ Совет

    Надежно установить пылезащитную манжету в тормозном цилиндре и в канавке поршня.

    Г. Установить стопорное кольцо пылезащитной манжеты с помощью отвертки.

    Text-01 Внимание

    • Соблюдать осторожность, чтобы не повредить пылезащитную манжету тормозного цилиндра.

    • Стопорное кольцо необходимо закрепить на пылезащитной манжете тормозного цилиндра.




    51-26-03

  7. Установить кронштейн переднего тормозного суппорта.

    А. Нанести консистентную смазку на пылезащитную манжету направляющей втулки переднего тормозного суппорта

    и затем установить передний тормозной суппорт.

    Б. Установить две направляющие втулки переднего тормозного суппорта.

    51-27-01

    В. Установить передний тормозной диск на ступицу переднего колеса.

    Text-01 Внимание

    На поверхностях контакта между тормозным диском

    и фрикционными накладками не должно быть пятен масла.




    51-27-02

    Г. Установить кронштейн тормозного суппорта на поворотный кулак, установить и затянуть крепежные болты.

    Момент затяжки: 80–110 Н·м




    51-27-03

  8. Установить тормозные колодки.

    А. Установить тормозные колодки в монтажное положение с обеих сторон кронштейна тормозного суппорта.

    Text-01 Внимание

    На поверхностях контакта между тормозным диском

    и фрикционными накладками не должно быть пятен масла.

    51-28

  9. Установить передний тормозной суппорт.

А. Надеть тормозной суппорт на обе тормозные колодки, с помощью гаечного ключа удержать направляющую втулку переднего тормозного суппорта, установить

и затянуть крепежные болты тормозного суппорта.

Момент затяжки: 55–65 Н·м

Б. Установить уплотнительное кольцо и полый болт переднего тормозного шланга.

Момент затяжки: 35–45 Н·м

В. Установить передние колеса

Г. Залить тормозную жидкость и прокачать тормозную систему.
