Lifan Cebrium 720. Узел механизма переключения передач РКП

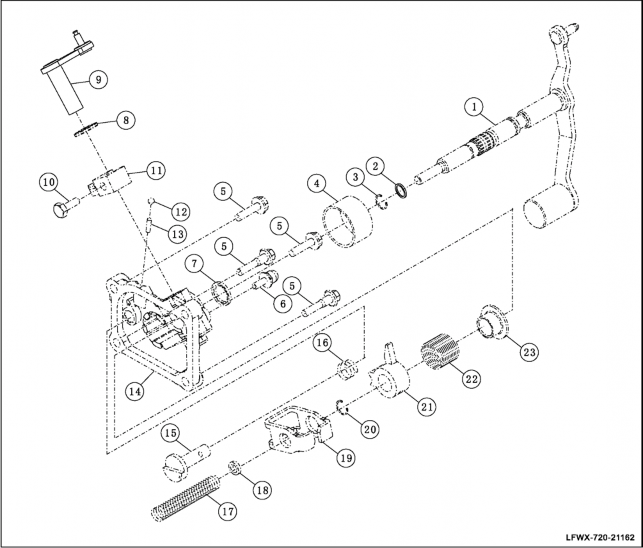

Схематическое изображение компонентов
|
1 |
Вал направляющей переключателя передач |
|
2 |
Нейлоновая шайба переключателя передач |
|
3 |
Стопорное кольцо направляющей рычага переключения. |
|
4 |
Защитная муфта направляющей вала переключения передач |
|
5 |
Болт крепления переключателя |
|
6 |
Вентиляционный клапан |
|
7 |
Уплотнение крышки переключателя |
|
8 |
Уплотнение, рычаг выбора |
|
9 |
Поперечный рычаг переключения |
|
10 |
Болт крепления поперечного рычага переключения |
|
11 |
Качающаяся серьга рычага переключения |
|
12 |
Шарик клапана блокирующего кулачка рычага 5-й передачи/обратного хода |
|
13 |
Штифт блокирующего кулачка рычага 5-й передачи/обратного хода |
|
14 |
Крышка рычага |
|
15 |
Блокирующий кулачок рычага 5-й передачи/обратного хода |
|
16 |
Пружина блокирующего кулачка рычага 5-й передачи/обратного хода |
|
17 |
Пружина |
|
18 |
Сальник направляющей вала |
|
19 |
Кронштейн блокировки качающегося рычага |
|
20 |
Стопорное кольцо направляющей рычага переключения. |
|
21 |
Рычаг переключения передач |
|
22 |
Возвратная пружина |
|
23 |
Посадочное место возвратной пружины |
Разборка
-
Снятие кронштейна крепления рычага переключения.
А. С помощью выколотки удалить фиксирующий штифт с качающейся серьги рычага переключения.
Б. Снять стопорное кольцо направляющей рычага переключения.
В. Снять кронштейн крепления качающейся серьги рычага переключения, блокирующий кронштейн и обратную пружину с направляющей рычага переключения.
Внимание!При снятии качающейся серьги рычага переключения поставить метку на качающейся серьге рычага и рычаге переключения для облегчения установки.
-
Снятие качающейся серьги рычага переключения.
А. Вывернуть крепежные болты качающейся серьги и снять поперечный рычаг переключения, затем снять качающуюся серьгу рычага переключения.
-
Нейлоновая шайба переключателя передач.
А. Снять стопорное кольцо направляющей рычага переключения.
Б. Снять направляющую рычага переключения и кожух с крышки рычага.
В. С помощью отвертки снять нейлоновую шайбу с направляющей вала рычага переключения.
-
Снятие крышки с рычага переключения передач.
А. С помощью отвертки снять сальник с крышки рычага переключения.
Внимание!
Запрещено повторное использование сальника после снятия.
Б. Снять уплотнительный шарик с блокирующего кулачка вала 5-й передачи и обратного хода. С помощью магнитного стержня вынуть штифт с блокирующего кулачка вала 5-й передачи и обратного хода.
В. Снять блокирующий кулачок и пружину с вала 5-й передачи и обратного хода.
Г. Вывернуть болт вентиляционной пробки и снять вентиляционную пробку.
Сборка
-
Установка крышки на рычаг переключения передач.
А. Установить вентиляционную пробку и ввернуть болт вентиляционной пробки.
Б. Установить обратную пружину и блокирующий кулачок
в отверстие крышки рычага переключения 5-й передачи и обратного хода. Придавить блокирующий кулачок рычага переключения 5-й передачи и обратного хода, совместить отверстия и вставить блокирующий штифт кулачка рычага переключения 5-й передачи и обратного хода.
В. Вставить в шплинтовое отверстие шарики с герметиком.
Г. Установить сальник в крышке рычага переключения с помощью инструмента для установки сальника.
-
Установка направляющей рычага переключения.
А. Установить направляющую рычага переключения и кожух на крышку рычага.
Внимание!При установке направляющей рычага переключения принять меры к тому, чтобы не повредить сальник крышки рычага переключения.
Б. Установить стопорное кольцо направляющей рычага переключения передач в канавку на рычаге переключения.
В. Установить нейлоновые шайбы направляющей рычага переключения на рычаг переключения.
-
Установка качающейся серьги рычага переключения.
А. Установить кронштейн крепления качающейся серьги рычага переключения.
Б. Провернуть поперечный рычаг так, чтобы выровнять болты с отверстиями для болтов в качающемся рычаге; вставить и затянуть болты в качающемся рычаге.
Внимание!При установке направляющей рычага переключения принять меры к тому, чтобы не повредить сальник крышки рычага переключения.
-
Установка качающейся серьги рычага переключения.
А. Установить последовательно посадочное место возвратной пружины, возвратную пружину, качающуюся серьгу рычага переключения в направляющую рычага переключения.
Внимание!
Выровнять отверстие для шплинта с отверстием
в направляющей рычага переключения при установке качающейся серьги; установить согласно меткам.
Б. Вставить гибкий цилиндрический штифт в отверстие в качающейся серьге.
В. Установить стопорное кольцо направляющей рычага переключения.
