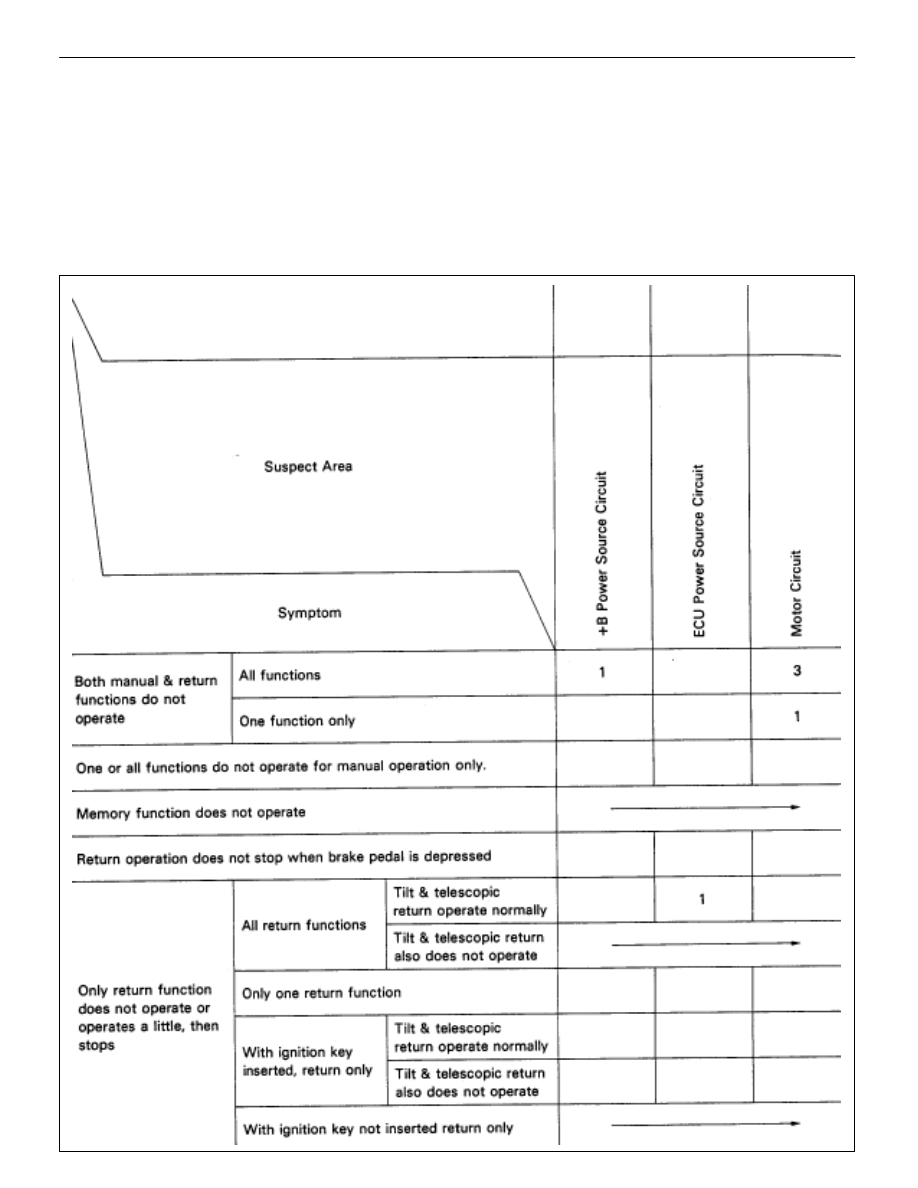

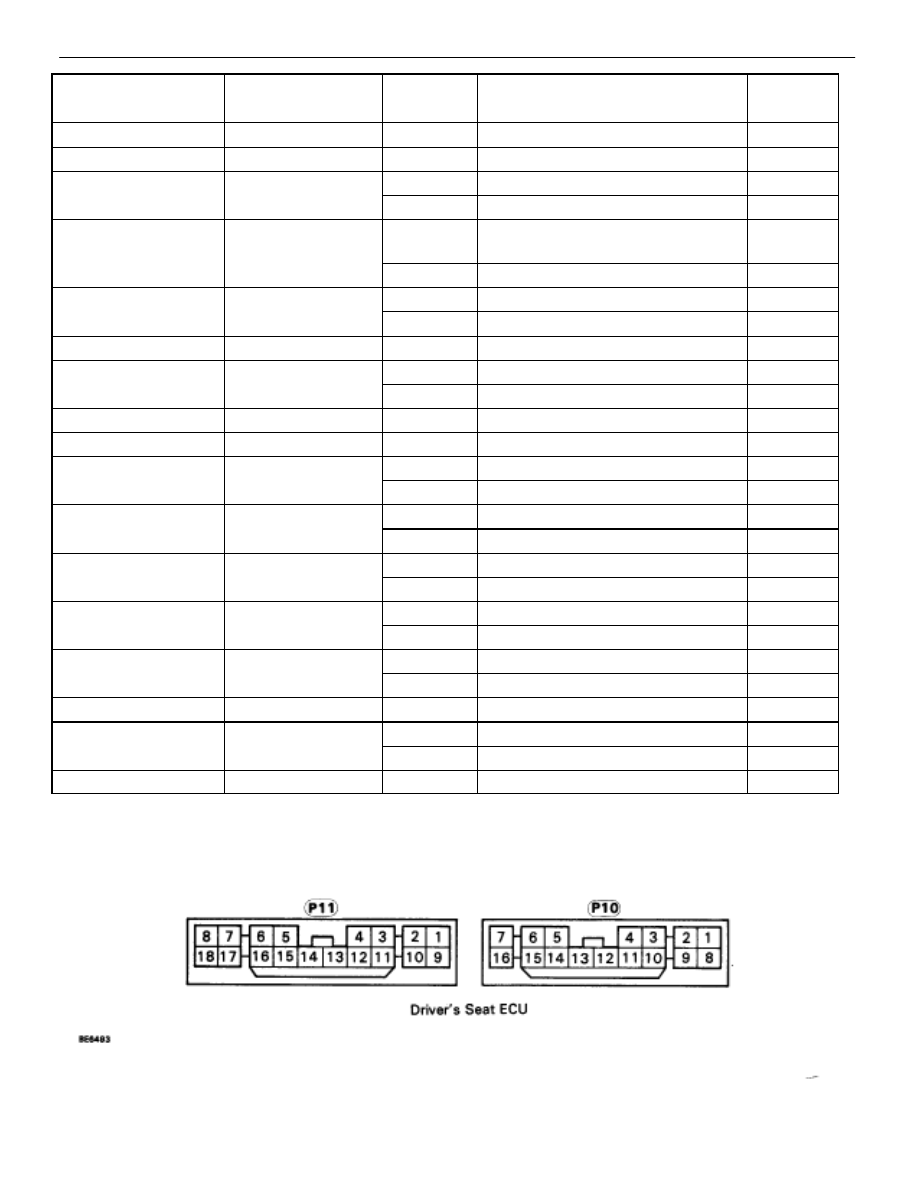

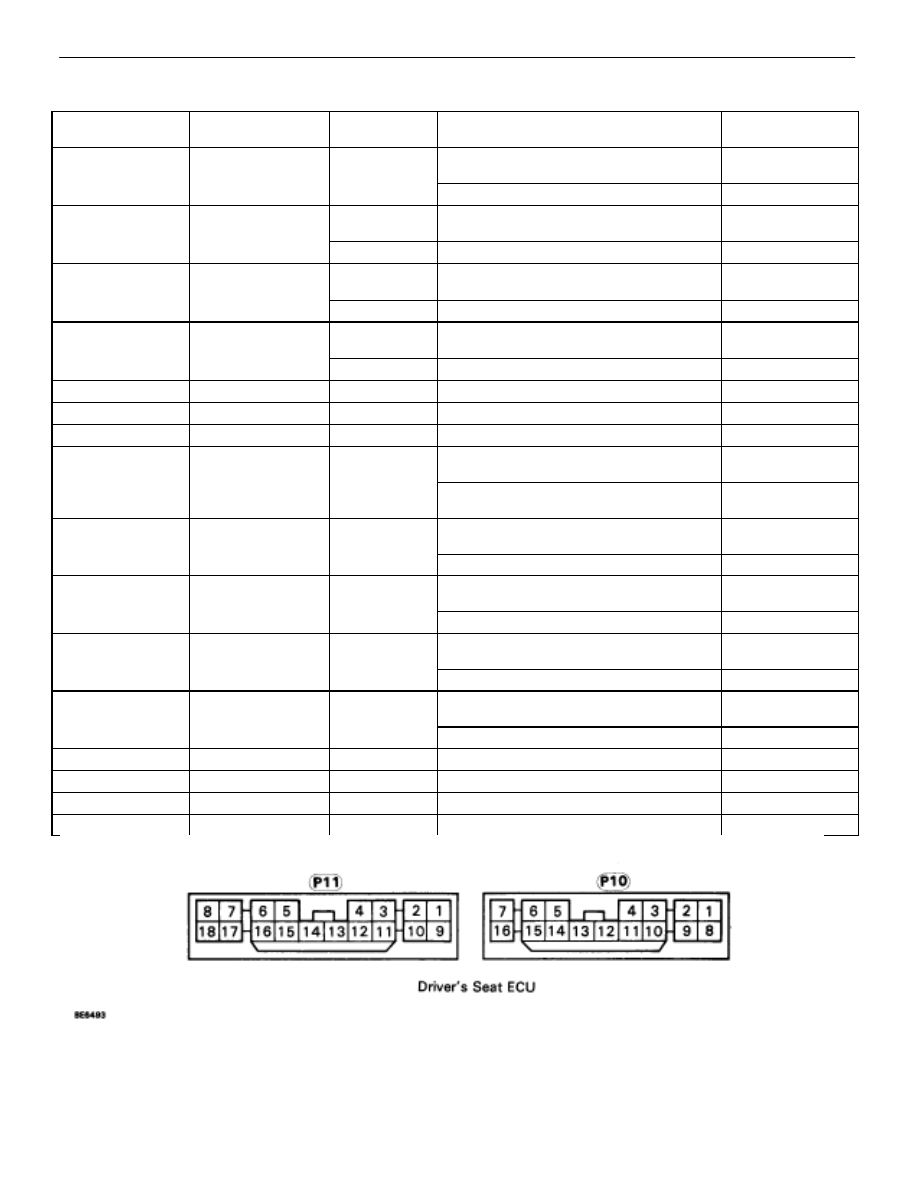

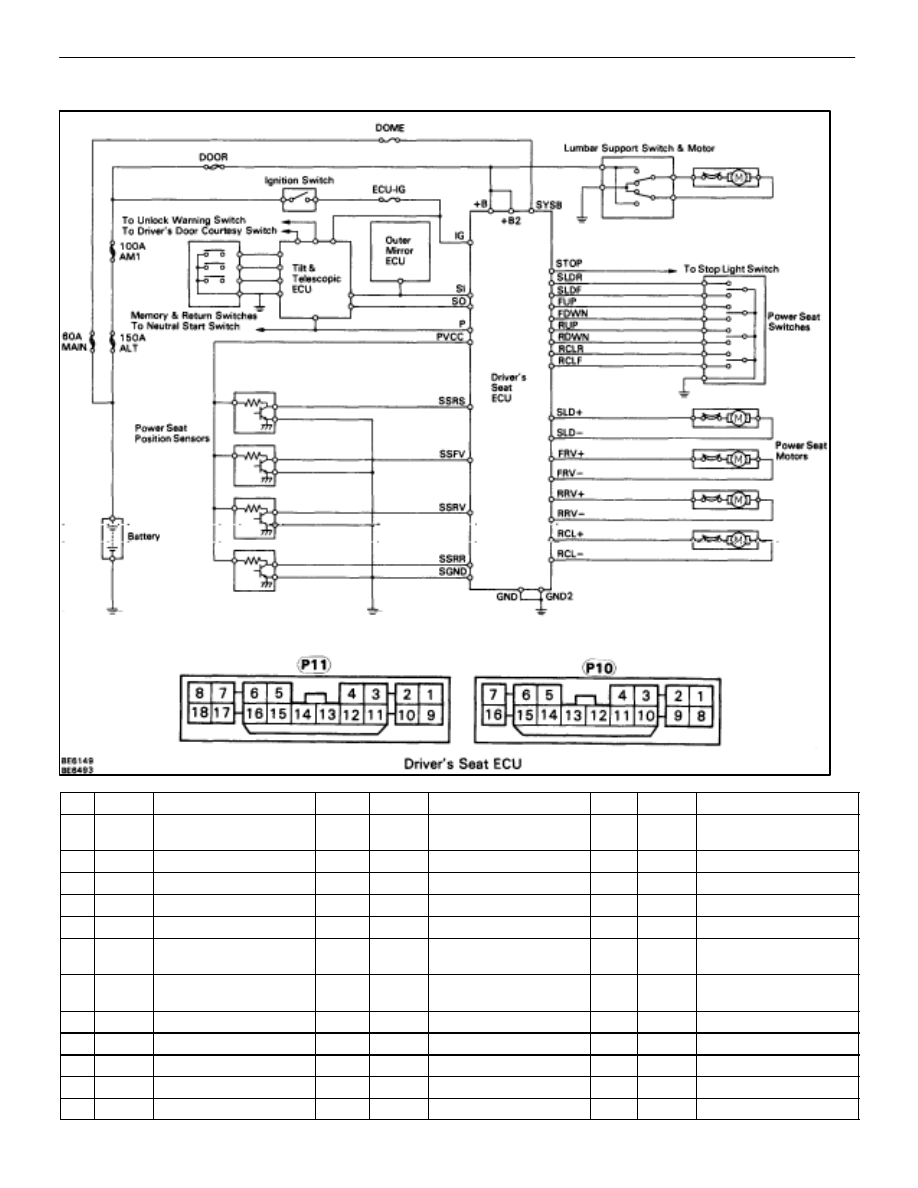

WIRING DIAGRAM No. Symbol Terminal Name No. Symbol Terminal Name No. Symbol Terminal Name P11 –1 SLDF Slide Switch (Forward) P11–13 CHK Check P10–7 IG Ignition Switch 2 RCLF Reclining Switch (Forward) 14 SSRR Reclining Sensor 8 GND2 Ground 2 3 FUP Front Vertical Switch (UP) 15 SSRV Rear Vertical Sensor 9 SLD– Slide Motor (Back) 4 RUP Rear Vertical Switch (UP) 16 SSRS Slide Sensor 10 RCL– Reclining Motor (Down) 5 SSFV Front Vertical Switch 17 SO Serial Communications 11 FRV– Front Vertical Motor (Down) 6 PVCC Position Sensor Power 18 SGND Sensor Ground 12 RRV– Rear Vertical Motor (Down) 7 SYSB Power Source P10–1 GND Ground 13 RRV+ Rear Vertical Motor (For- 8 SI Serial Communications 2 SLD+ Slide Motor (Forward) 14 +B2 Power Source 9 SLDR Slide Switch (Back) 3 RCL+ Reclining Motor (Up) 15 P Neutral Start Switch 10 RCLR Reclining Switch (Back) 4 FRV+ Front Vertical Motor (Up) 16 –– –– 11 FDWN Front Vertical Switch (Down) 5 +B Power Source 12 RDWN Rear Vertical Switch (Down) 6 STOP Stop Light BE–272 – BODY ELECTRICAL SYSTEM Power Seat Control System (Driver’s Seat) |
