All vehicles

1 .

  CAUTION: Make sure the correct special tool is used to install the bushings to the correct depth.

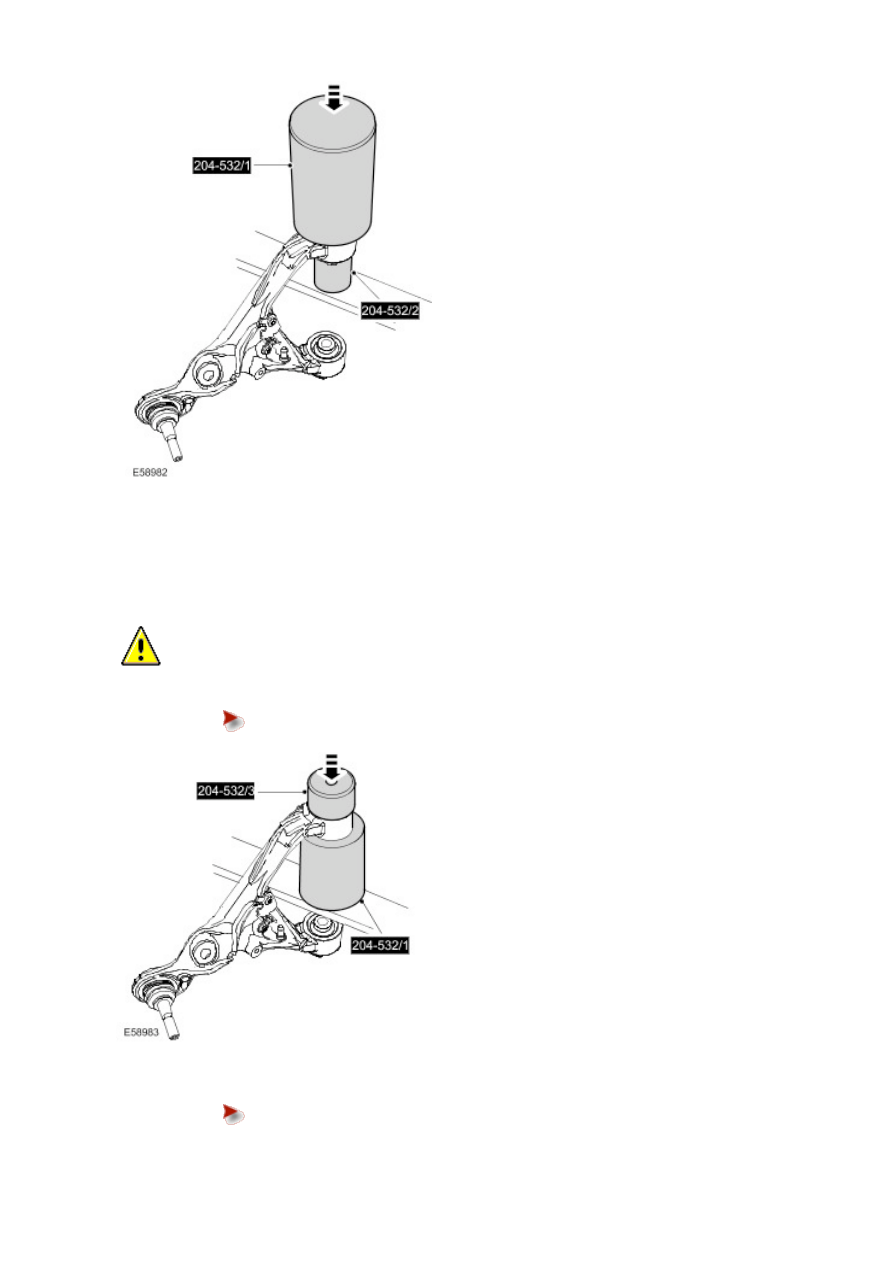

Using the special tools, install the upper arm rear bushings.



Align the arrow on the bush with the mark, previously made on the upper arm.

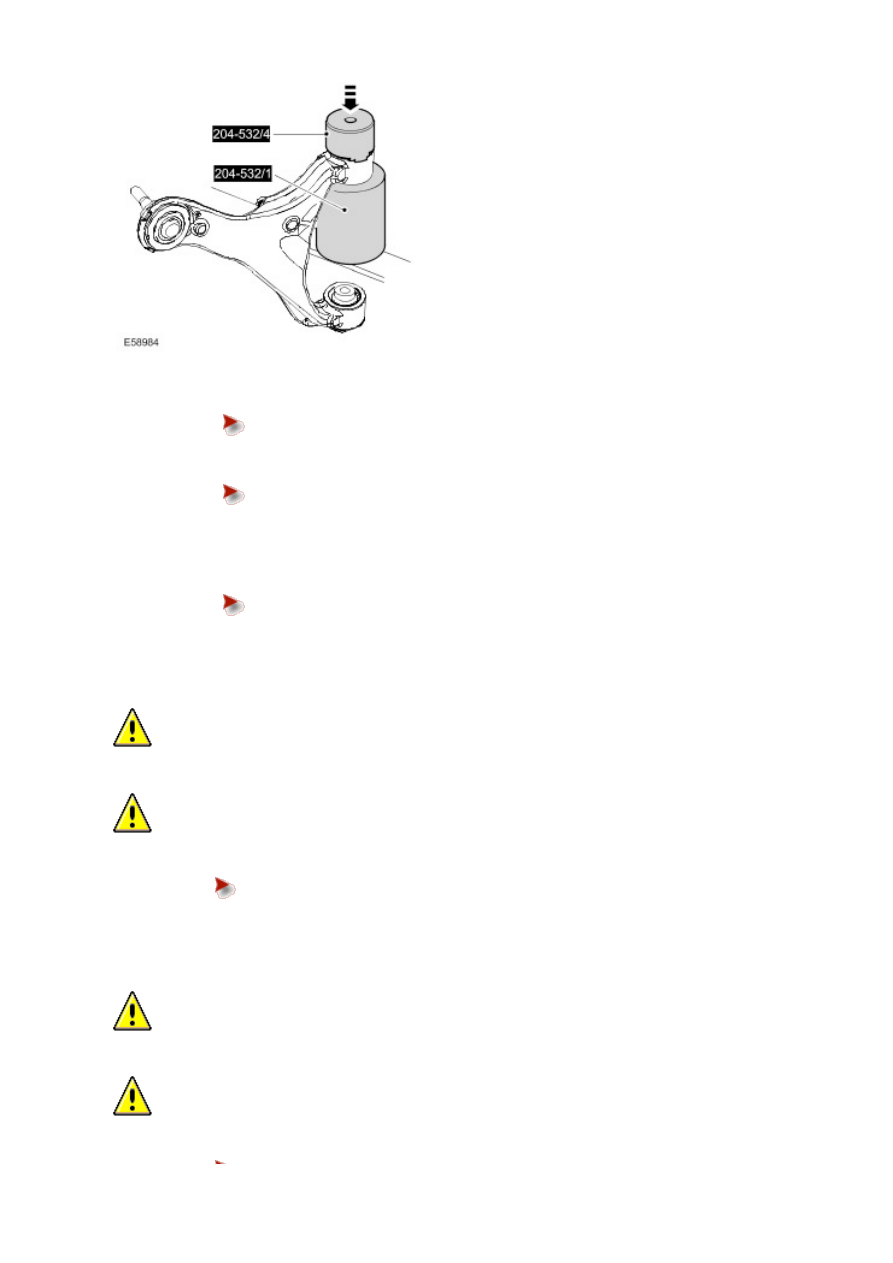

2 . Using the special tools, install the upper arm front bushings.



Align the arrow on the bush with the mark, previously made on the upper arm.



Fit the bolts but do not fully tighten at this stage.

4 . Secure the brake hose to the upper arm.



Tighten the bolt to 23 Nm (17 lb.ft).

5 . Secure the wheel speed sensor lead to the upper arm.

6 . Connect the upper arm and wheel knuckle.



Install a new nut and tighten to 70 Nm (52 lb.ft).

Vehicles without Active Stabilization

7
.

  CAUTION: Make sure the hardened steel washer is installed between the stabilizer bar link and the

upper arm. Failure to follow this instruction may result in damage to the vehicle.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst installing the nut.

Secure the stabilizer bar link.



Install a new nut and tighten to 175 Nm (129 lb.ft).

Vehicles with Active Stabilization

8
.

  CAUTION: Make sure the hardened steel washer is installed between the stabilizer bar link and the

upper arm. Failure to follow this instruction may result in damage to the vehicle.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst installing the nut.

Secure the stabilizer bar link.

Install a new nut and tighten to 175 Nm (129 lb.ft).

All vehicles

9 . Connect the height sensor link.

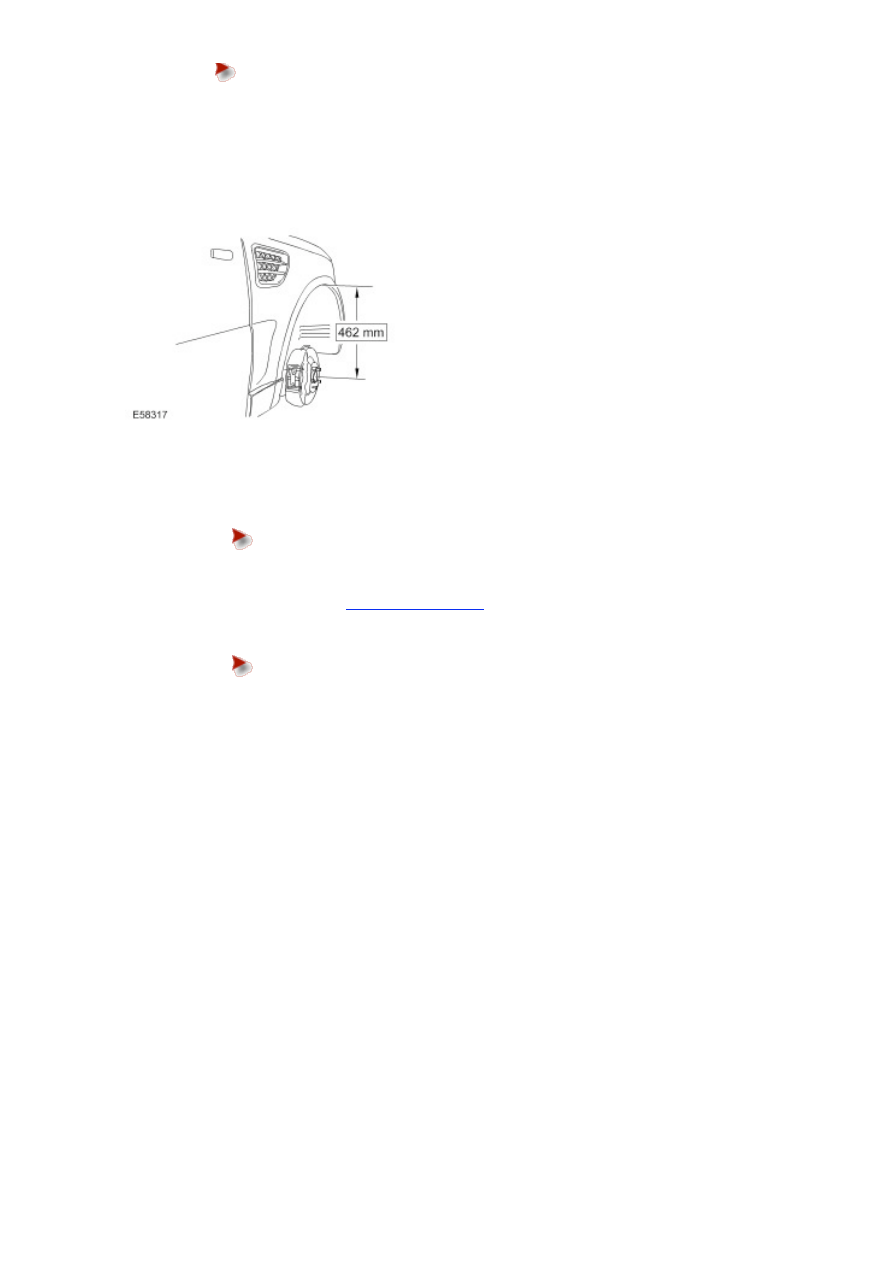

10 . Set the height distance, between the center of the halfshaft end, and the edge of the fender to 462 mm (18.19'').

11 . Tighten the 2 upper arm nuts and bolts to 175 Nm (129 lb.ft).

12 . Secure the heat shield.



Tighten to 10 Nm (7 lb.ft).

13 . Install the LH upper arm.

For additional information, refer to

Upper Arm (60.35.01)

14 . Install the front wheels and tires.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

Lower Arm Bushing (60.35.33)

Removal

NOTE:



The bushings must be replaced in pairs, LH and RH sides.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheels and tires.

3 . Remove the RH lower arm.

For additional information, refer to

Lower Arm (60.35.02)

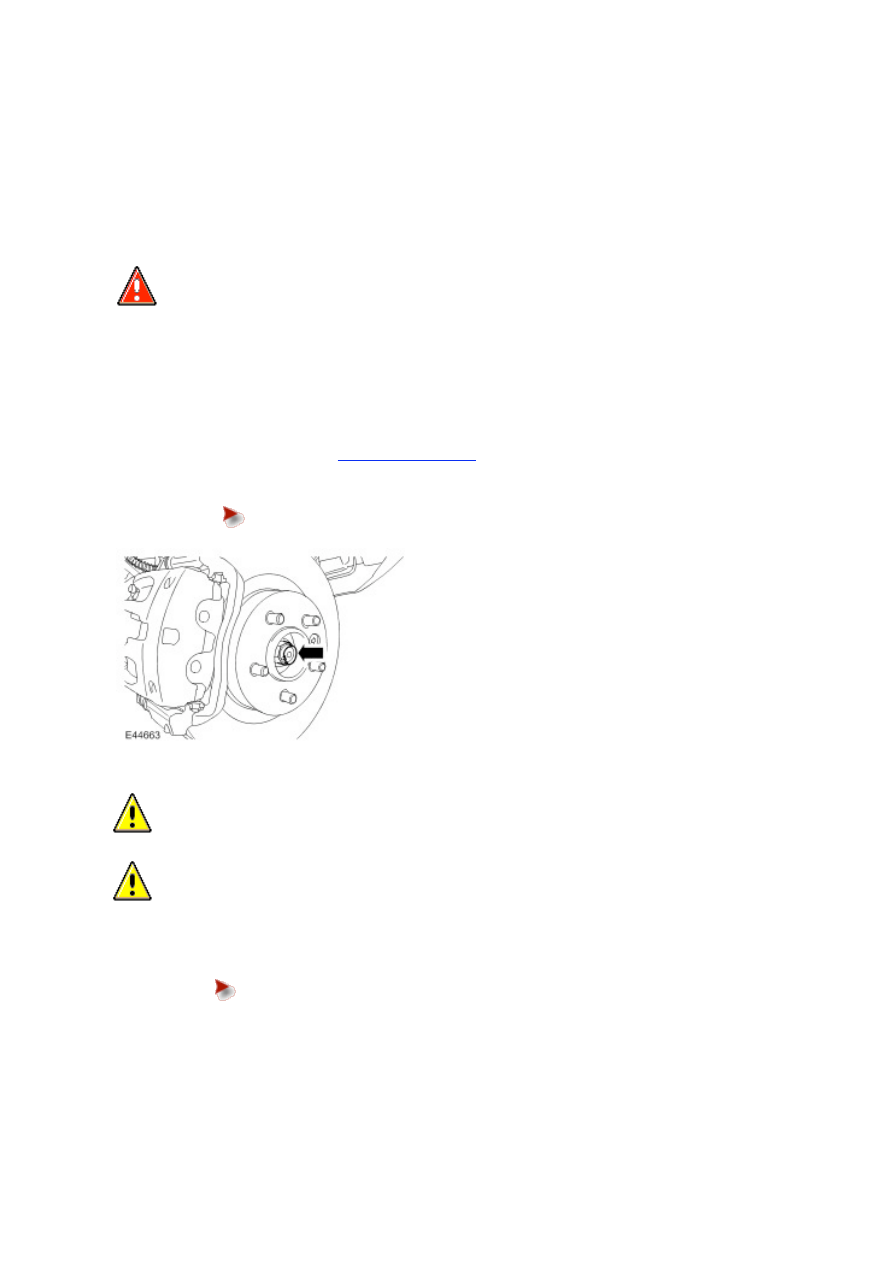

4 . Remove the halfshaft retaining nut.



Discard the nut.

5
.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst removing the nut.

  CAUTION: Note the position of the hardened steel washer. The hardened steel washer must be

installed between the stabilizer bar link and the stabilizer bar. Failure to follow this instruction may result
in damage to the vehicle.

Disconnect the LH stabilizer bar link.



Remove and discard the nut.
