Install a new nut and tighten to 70 Nm (52 lb.ft).

11 . Install a new halfshaft retaining nut and lightly tighten.

12 . Install the wheel speed sensor.



Tighten the bolt to 10 Nm (7 lb.ft).

Vehicles with standard brakes

13 . Install the brake disc.

For additional information, refer to

Brake Disc - Vehicles Without: Brembo Brakes (70.12.10)

Vehicles with high performance brakes

14 . Install the brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Brembo Brakes (70.12.10)

All vehicles

15 . Tighten the new halfshaft retaining nut to 350 Nm (258 lb.ft).



Stake the nut to the halfshaft.

16 . Install the wheel and tire.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

Road/Roller Testing

Road or rolling road testing may be carried out for various reasons and a procedure detailing pre-test checks, through
engine starting and stopping, pre-driving checks, on-test checks to final checks on completion of the test are given.

Unless complete vehicle performance is being checked, the full road test procedure need not be carried out. Instead, those
items particularly relevant to the system(s) being checked can be extracted.

Pre-Test Checks

  WARNING: If the brake system hydraulic fluid level is low, pedal travel is excessive or a hydraulic leak is

found, do not attempt to road test the vehicle until the reason for the low fluid level, excessive pedal travel or
hydraulic leak is found and rectified.

It is suggested that pre-test and functional tests of those systems/circuits which affect the safe and legal operations of the
vehicle, such as brakes, lights and steering, should always be carried out before the road or rolling road test.

Engine oil level
Engine coolant level
Tires, for correct pressure, compatible types and tread patterns, and wear within limits.
There is sufficient fuel in the tank to complete the test.
Check all around the engine, transmission and under the vehicle for oil, coolant, hydraulic and fuel leaks. Make a
note of any apparent leaks and wipe off the surrounding areas to make it easier to identify the extent of the leak on
completion of the test.

Starting the Engine

NOTE:



On initial drive away from cold and within the first 1.5 km (1 mile), do not depress accelerator pedal beyond half travel
until the vehicle has attained a minimum speed of 25 km/h (15 miles/h). Never operate at high engine speed or with
the accelerator pedal at full travel whilst the engine is cold.

With the ignition switched off, check:

The parking brake is applied.
Automatic gearbox: The selector lever is in 'P' - Park
Transfer case: 'H' - High is selected
All instrument gauges read zero.

With the ignition switched on, check:

Ignition controlled warning lights come on.
Engine temperature gauge registers a reading compatible with the engine temperature.
Fuel gauge registers a reading appropriate to the fuel level in the tank.
The operation of the parking brake warning light and fluid level warning indicator light.

On Road Test Check:

  CAUTION: At commencement of road testing, check the brake operation while still travelling at low speed

before continuing with the test. If the brakes pull to one side, or appear to be otherwise faulty, do not continue with
the road test until the fault has been found and rectified.

Brake Testing

Avoid brake testing on busy roads where it can cause inconvenience or danger to other road users.

  CAUTION: Brake testing which includes heavy brake applications should not be carried out with new brake

pads/discs until the components have bedded-in. New brake friction components will not reach full efficiency until
the bedding-in process is complete. Note that when new parking brake shoes or rear brake discs have been
installed, it is essential that the 'bedding-in' procedure given in Section 206-05 - Parking Brake Removal and
Installation is carried out.

Test the brakes at several speeds within the normal operating range using both light and heavy pedal pressure. Note any
tendency to snatch, pull or drag, and any undue delay in application or release.

Allow the vehicle to coast and note any tendency to pull to one side, or evidence that the brakes are binding.

After stopping the vehicle (not immediately after a period of heavy braking), carefully check the brake temperature. A disc
which feels appreciably hotter than the others, could indicate that the pads on that disc are binding.

After completion of the test, check for:

Oil, coolant, hydraulic, air and fuel leaks.
Abnormal temperature of any moving components or assemblies, e.g. wheel hubs, transmission etc., which might
indicate over tightness or lack of lubrication.

Rolling Road Testing

Four-Wheel Rolling Road

  CAUTION: When utilising a four-wheel rolling road for testing, ensure all relevant health and safety

requirements are adhered to.

Provided that front and rear rollers are rotating at identical speeds and that normal workshop safety standards are applied,
there is no speed restriction during testing except any that may apply to the tires.

Ensure that the parking brake is released prior to engaging roller driving mechanism.

Two-Wheel Rolling Road

  CAUTION: On no account should an attempt be made to carry out any form of testing on a two-wheel

rolling road.

Wheel Bearing and Wheel Hub (60.25.14)

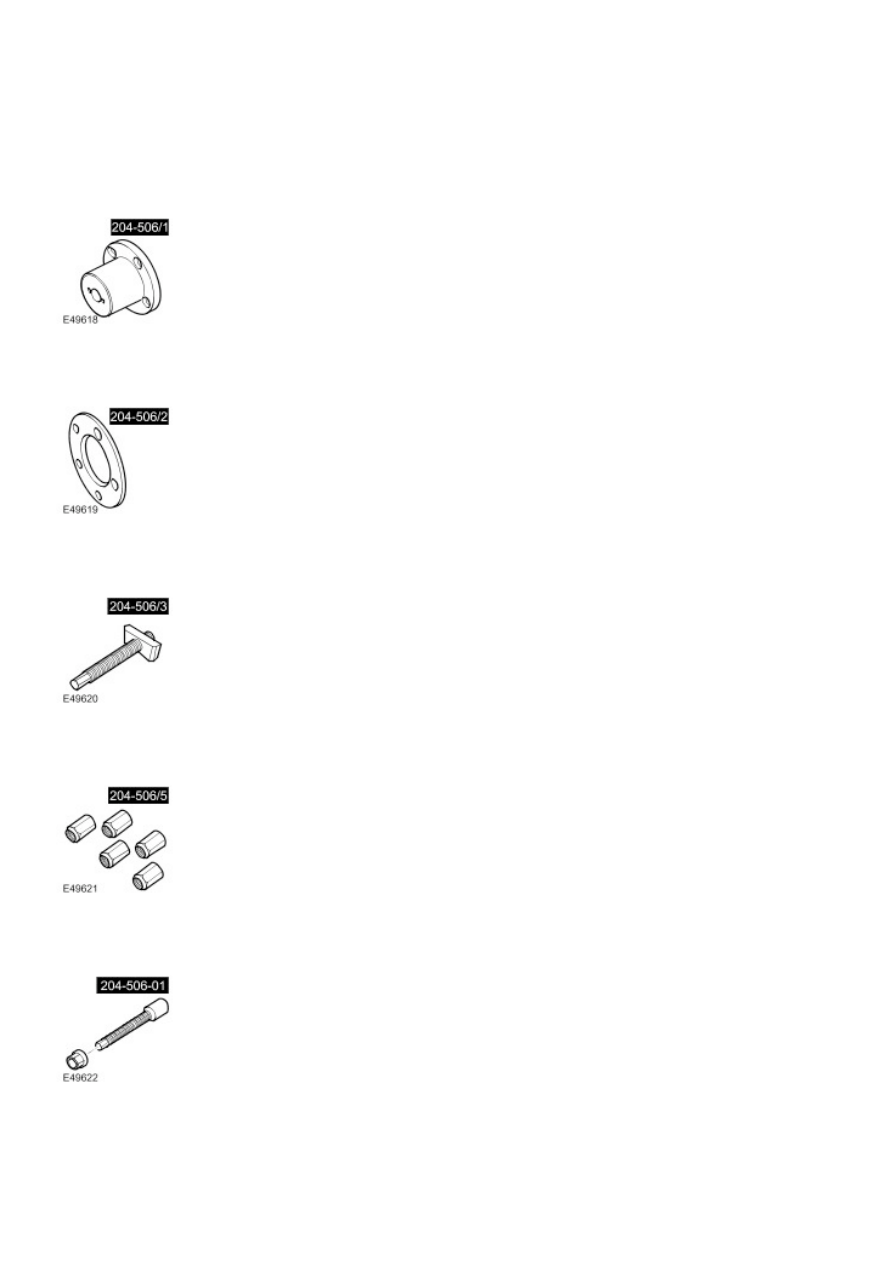

Special Service Tools

Halfshaft remover/replacer
204-506/1 (LRT-60-030/1)

Halfshaft remover/replacer
204-506/2(LRT-60-030/2)

Halfshaft remover/replacer
204-506/3 (LRT-60-030/3)

Retainers - halfshaft remover/replacer
204-506/5 (LRT-60-030/5)

Halfshaft installer adapter
204-506-01
