6. Remove bolt securing belt reel to ’B’ post,

remove belt reel.

7. Move seat fully rearwards.

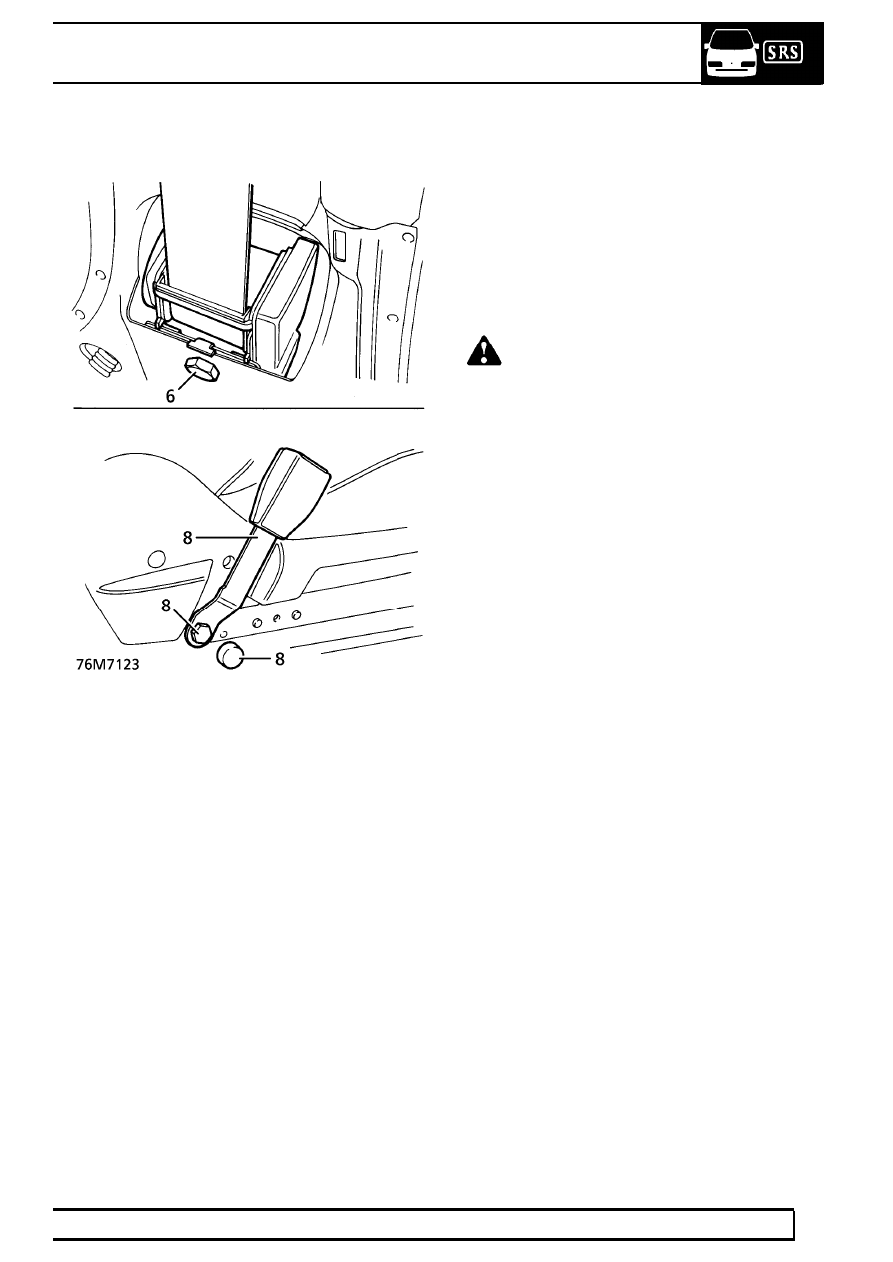

8. Remove cover from seat belt stalk fixing.

Remove bolt. Collect stalk.

Refit

9. Position seat belt stalk. Secure with retaining

bolt. Tighten to

35 Nm. (26 lbf.ft). Fit bolt

cover.

10. Fit seat belt reel to ’B’ post. Secure with retaining

bolt. Tighten to

35 Nm. (26 lbf.ft)

11. Move seat fully forwards.
12. Secure seat belt to lower anchorage point. Fit

bolt cover.

WARNING: Ensure that belt is correctly
located before fitting bolt cover.

13. Align belt to upper anchorage point. Secure with

nut. Tighten to

25 Nm. (18 lbf.ft). Fit cover.

14. Secure seat belt guide to ’B’ post.
15. Refit lower ’B’ post finisher.

76

CHASSIS AND BODY

NEW RANGE ROVER

54

REPAIR

FRONT SEAT BELT ADJUSTABLE MOUNTING

Service repair no - 76.73.26

Remove

1. Remove ’B’ post trim upper.

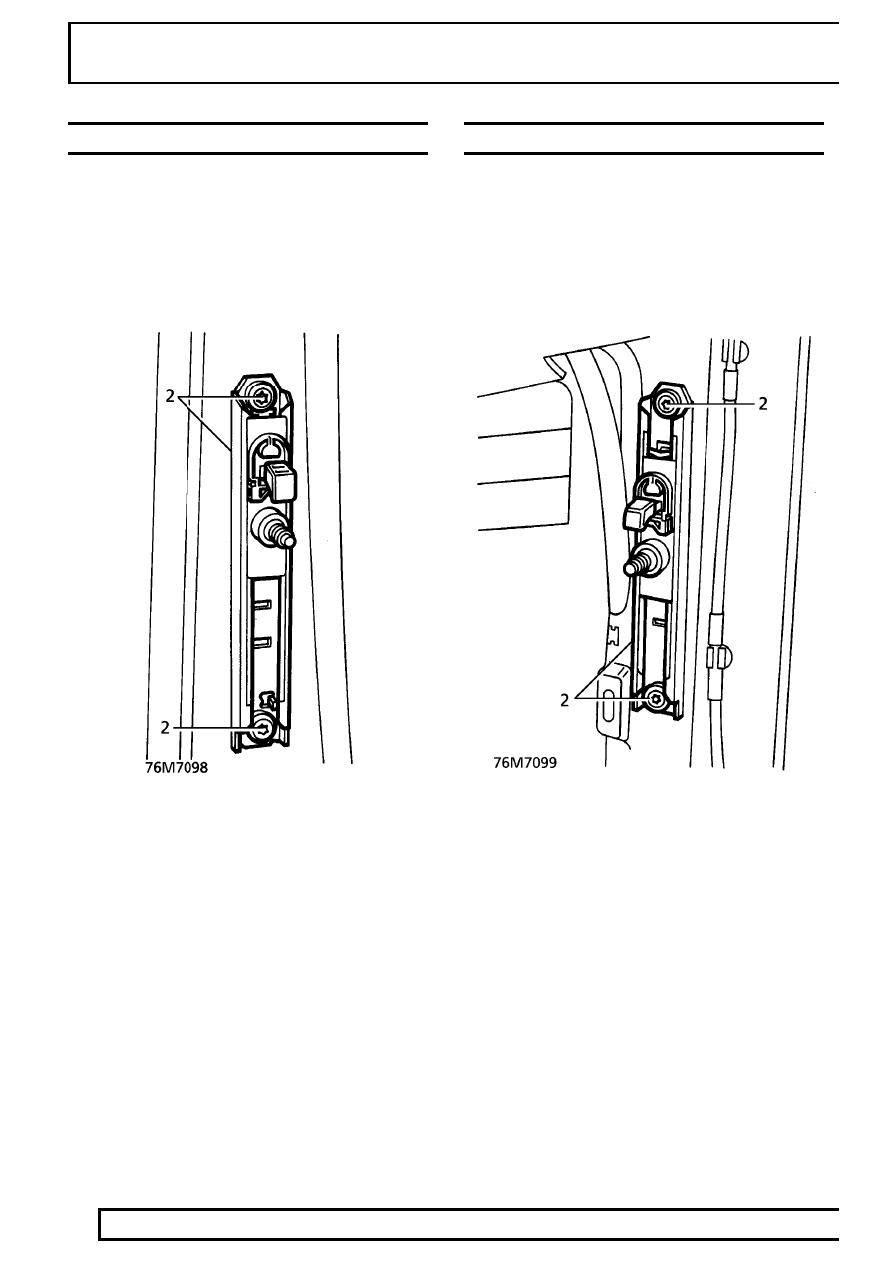

2. Remove 2 screws securing adjustable mounting.

Remove mounting.

Refit

3. Position adjustable mounting. Secure with

screws. Tighten to

25 Nm. (18 lbf.ft)

4. Fit ’B’ post trim upper.

SEAT BELT ADJUSTABLE MOUNTING - ’D’ POST

Service repair no - 76.73.36

Remove

1. Remove ’D’ post trim - upper.
2. Remove 2 screws securing adjustable mounting.

Remove mounting.

Refit

3. Position adjustable mounting. Secure with

screws. Tighten to

25 Nm. (18 lbf.ft)

4. Refit ’D’ post trim - upper.

CHASSIS AND BODY

55

REPAIR

REAR SEAT BELT - CENTRE

Service repair no - 76.73.20

Remove

1. Remove right hand rear seat.

See SEATS,

Repair.

2. Remove 3 screws securing squab hinge cover.

Remove cover.

3. Remove 2 bolts securing squab to cushion

assembly.

4. Remove squab from cushion assembly.
5. Remove bolt and wave washer securing stalk to

squab hinge. Remove stalk. Collect plain
washer.

6. Release beaded edge of cushion cover from

seat pan flange. Remove cushion cover/foam
assembly.

CAUTION: Take care when releasing
cover/foam from belt anchorage finisher.

76

CHASSIS AND BODY

NEW RANGE ROVER

56

REPAIR

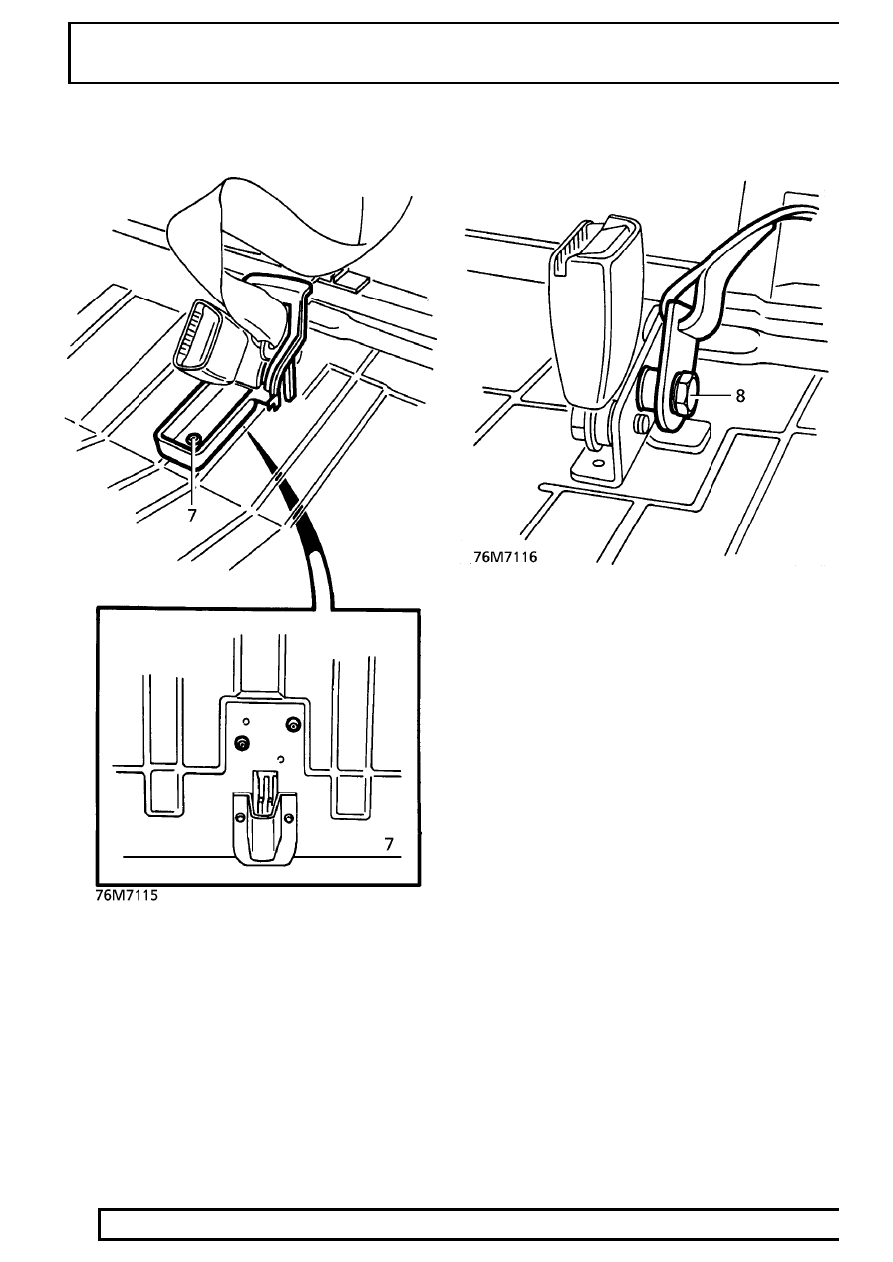

7. Remove 3 screws securing anchorage cover to

seat pan. Remove cover in 2 pieces.

8. Remove bolt securing seat belt to seat pan.

Remove belt, collect spacer.

Refit

9. Fit seat belt to seat pan. Secure with bolt and

spacer. Tighten to

35 Nm. (26 lbf.ft)

10. Fit seat belt anchorage cover. Secure with

screws.

11. Fit cushion assembly to seat pan. Secure

beaded edge of cover to seat pan flange.

12. Fit stalk to squab hinge. Secure with bolt.

Tighten to

35 Nm. (26 lbf.ft)

13. Position seat squab to cushion assembly.

Secure with bolts. Tighten to

45 Nm. (33 lbf.ft)

14. Refit squab hinge cover. Secure with screws.
15. Refit rear seat assembly.

See SEATS, Repair.
