Запчасти: Воздухопроводы и аппараты тормозной системы с АБС для КрАЗ-7133С4

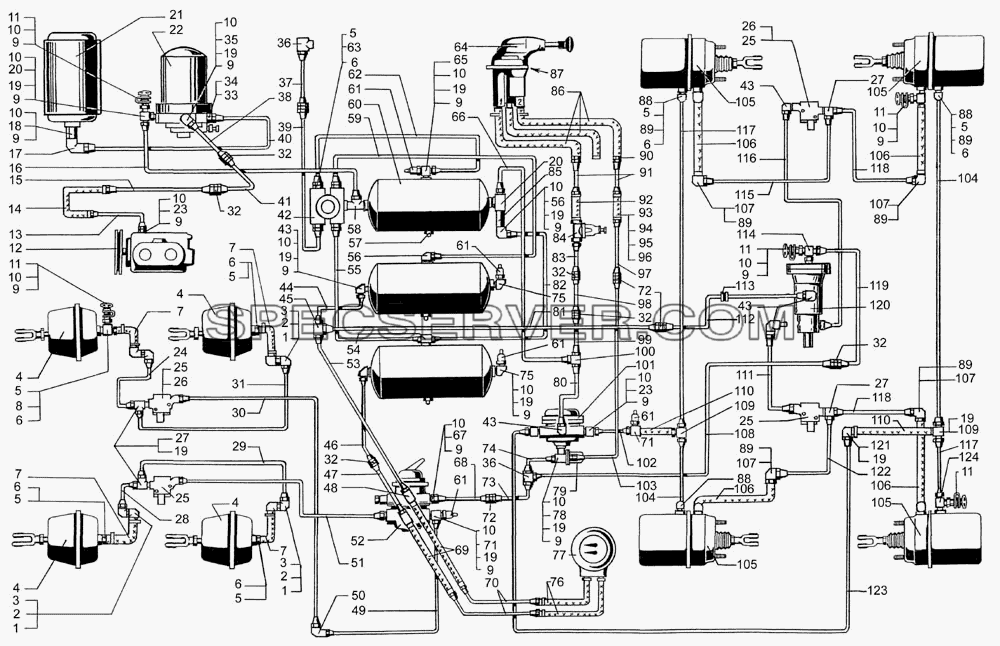

Воздухопроводы и аппараты тормозной системы с АБС для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
250640 |
Гайка М20х1,5 |
2 |
|
314537 |
Угольник К1/4"хМ16х1,5 |
3 |
|
255Б-3506078 |
Угольник проходной |
4 |
|
КГ072-3519210-01 |
Камера тормозная |
5 |
|
65055-3506712 |
Шайба |
6 |
|
256Б-6801127-01 |
Кольцо 014-018-25-2-2 |
7 |
|
65055-3506060 |
Шланг |
8 |
|
346361 |
Тройник |
9 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
10 |
|
256Б1-3506017 |
Шайба уплотнительная |
11 |
|
13.3515310 |
Клапан контрольного вывода в сборе |
12 |
|
А29.14.000.К |
Компрессор |
13 |
|
65055-3506201-10 |
Трубка |
14 |
|
65055-3506500-10 |
Шланг |
15 |
|
65055-3506202-10 |
Трубка |
16 |
|
7133С4-3506207-100 |
Трубка к 4-х контурному клапану |
17 |
|
346100 |
Угольник М10х1хК1/4" |
18 |
|
256Б-3513120 |
Ниппель |
19 |
|
349507 |
Гайка М22х1,5 |
20 |
|
346345 |
Тройник |
21 |
|
65055-3513205 |
Ресивер осушитель |
22 |
|
А01.03.000 |
Воздухоосушитель с регулятором давления |
23 |
|
347509 |
Штуцер |
24 |
|
7133С4-3506280-000 |
Трубка от модулятора к передней правой тормозной камере I-ой оси |
25 |
|
472.195.016.0 |
Модулятор |
26 |
|
200275 |
Болт М8-6gх80 |
27 |
|
347381 |
Тройник |
28 |
|
7133С4-3506281-000 |
Трубка от модулятора к передней левой тормозной камере I-ой оси |
29 |
|
7133С4-3506284-000 |
Трубка от модулятора к левой тормозной камере II-ой оси |
30 |
|
7133Н4-3506271-000 |
Трубка от тормозного крана к правому переднему модулятору |
31 |
|
7133С4-3506283-000 |
Трубка от модулятора к правой тормозной камере II-ой оси |
32 |
|
346835 |
Штуцер проходной |
33 |
|
356Б-3570136 |
Кольцо |
34 |
|
347496 |
Штуцер |
35 |
|
256Б1-3506095 |
Угольник |
36 |
|
314538 |
Тройник 10 |
37 |
|
7133С4-3506251-000 |
Трубка к тройнику потребителей, задняя |
38 |
|
7133С4-3506206-000 |
Трубка к осушителю задняя |
39 |
|
7133Н4-3506251-100 |
Трубка к тройнику потребителей передняя |
40 |
|
65055-3506509 |
Трубка к регенерационному ресиверу |
41 |
|
7133С4-3506204-000 |
Трубка от компрессора к осушителю, средняя |
42 |
|
11.3515410 |
Клапан защитный четырехконтурный в сборе |
43 |
|
347223 |
Угольник |
44 |
|
7133С4-3506241-100 |
Трубка от ресивера к верхней секции тормозного крана, передняя |
45 |
|
346340 |
Тройник |
46 |
|
7133С4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, задняя |
47 |
|
7133Н4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, передняя |
48 |
|
7133Н4-3830055-000 |
Тройник |
49 |
|
7133Н4-3506266-000 |
Трубка развода воздуха к правым передним тормозным камерам |
50 |
|
346103 |
Угольник |
51 |
|
7133Н4-3506261-000 |
Трубка от тормозного крана к модулятору левому |
52 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
53 |
|
7133Н4-3506241-000 |
Трубка от ресивера к верхней секции тормозного крана, задняя |
54 |
|
347309 |
Тройник |
55 |
|
65055-3506228 |
Трубка к ресиверу передних тормозов |
56 |
|
347264 |
Угольник |
57 |
|
11-3513110 |
Клапан слива конденсата |
58 |
|
346364 |
Тройник |
59 |
|
65055-3506224 |
Трубка к ресиверу задних тормозов |
60 |
|
260-3513015 |
Ресивер А40-280 |
61 |
|
ММ124-3810600 |
Датчик снижения давления |
62 |
|
65055-3506249-10 |
Трубка к ресиверу стояночных тормозов |
63 |
|
347486 |
Штуцер проходной |
64 |
|
100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе |
65 |
|
260-3506015 |
Тройник |
66 |
|
7133Н4-3506270-000 |
Трубка от 2-х магистрального клапана к тройнику развода воздуха |
67 |
|
347527 |
Штуцер |
68 |
|
6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя |
69 |
|
6443-3830028 |
Шланг к манометру |
70 |
|
6443-3830046 |
Трубка к манометру |
71 |
|
7133Н4-3506018-000 |
Тройник ввёртный |
72 |
|
314625 |
Штуцер |
73 |
|
7133Н4-3506286-000 |
Трубка от тормозного крана, средняя |
74 |
|
65053-3506347-60 |
Трубка |
75 |
|
260-3830056 |
Угольник |
76 |
|
6443-3830026 |
Шланг к манометру |
77 |
|
1901.3830010 |
Манометр 2-х стрелочный |
78 |
|
346355 |
Тройник |
79 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
80 |
|
7133Н4-3506320-000 |
Трубка питания ускорительного клапана |
81 |
|
7133Н4-3506488-000 |
Трубка питания регулятора тормозных сил, передняя |
82 |
|
7133Н4-3506330-000 |
Трубка от рабочего контура к обратному клапану |
83 |
|
7133Н4-3506356-000 |
Трубка от крана ручного управления к клапану ускорительному, передняя |
84 |
|
12.3515010-01 |
Клапан защитный ординарный |
85 |
|
11.3567010 |
Клапан обратный |
86 |
|
65101-3506412 |
Шланг |
87 |
|
345053 |
Шайба уплотнительная |
88 |
|
65055-3506708 |
Угольник |
89 |
|
349522 |
Гайка М16 |
90 |
|
346871 |
Штуцер |
91 |
|
256Б1-3506254-01 |
Трубка к крану ручного управления |
92 |
|
65055-3506412 |
Шланг |
93 |
|
250-1015383-01 |
Шланг |
94 |
|
250-3408118 |
Хомут шланга 18 |
95 |
|
220083 |
Винт М5-6gх22 |
96 |
|
251086 |
Гайка М5х0,8 |
97 |
|
7133Н4-3506360-100 |

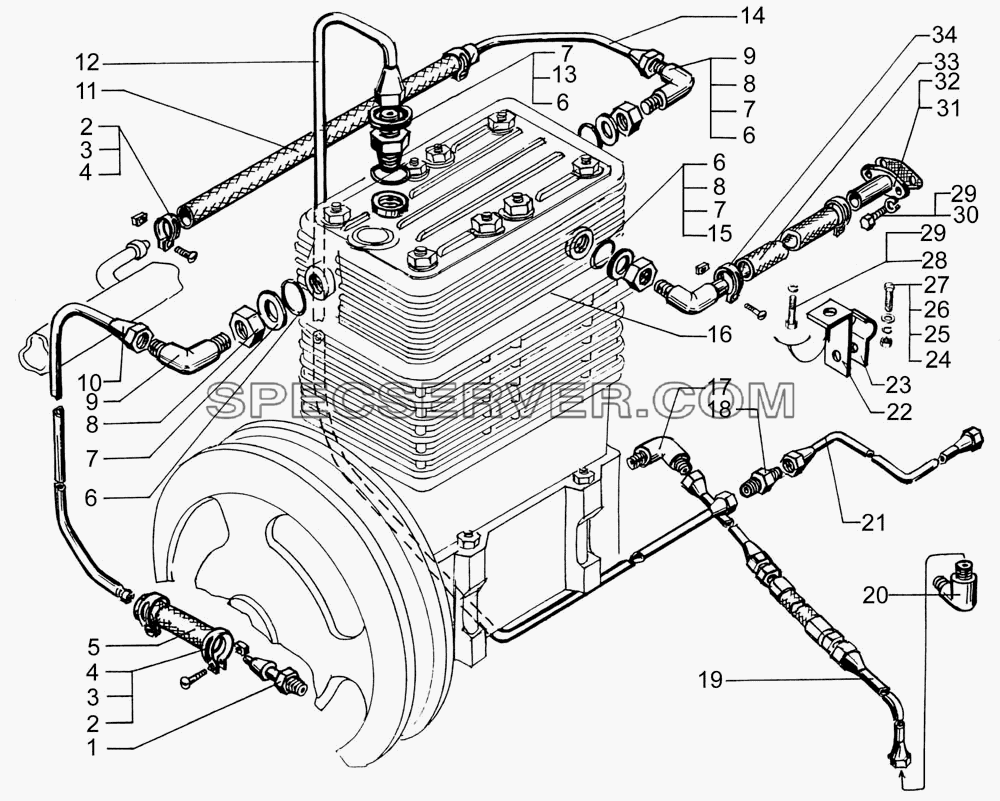

Установка компрессора для КрАЗ-7133С4 (список запасных частей)
Установка компрессора для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

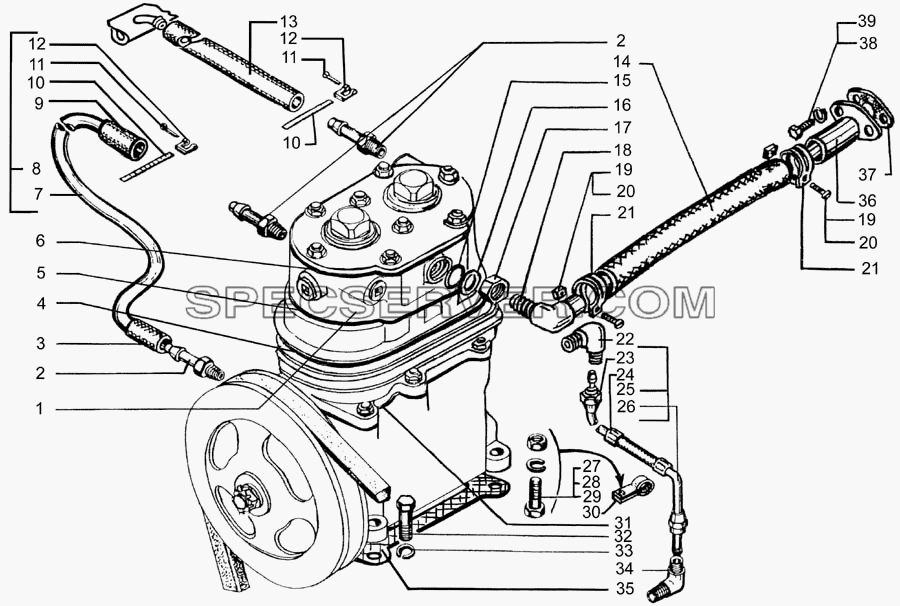

Установка компрессора 161.3509012-20 для КрАЗ-7133С4 (список запасных частей)
Установка компрессора 161.3509012-20 для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

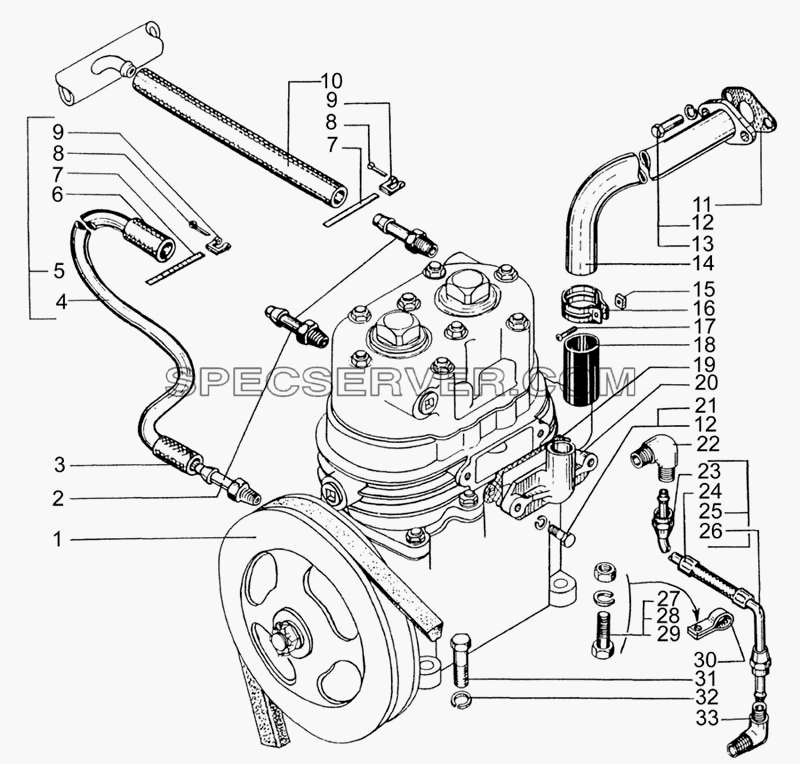

Установка и привод компрессора для КрАЗ-7133С4 (список запасных частей)
Установка и привод компрессора для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

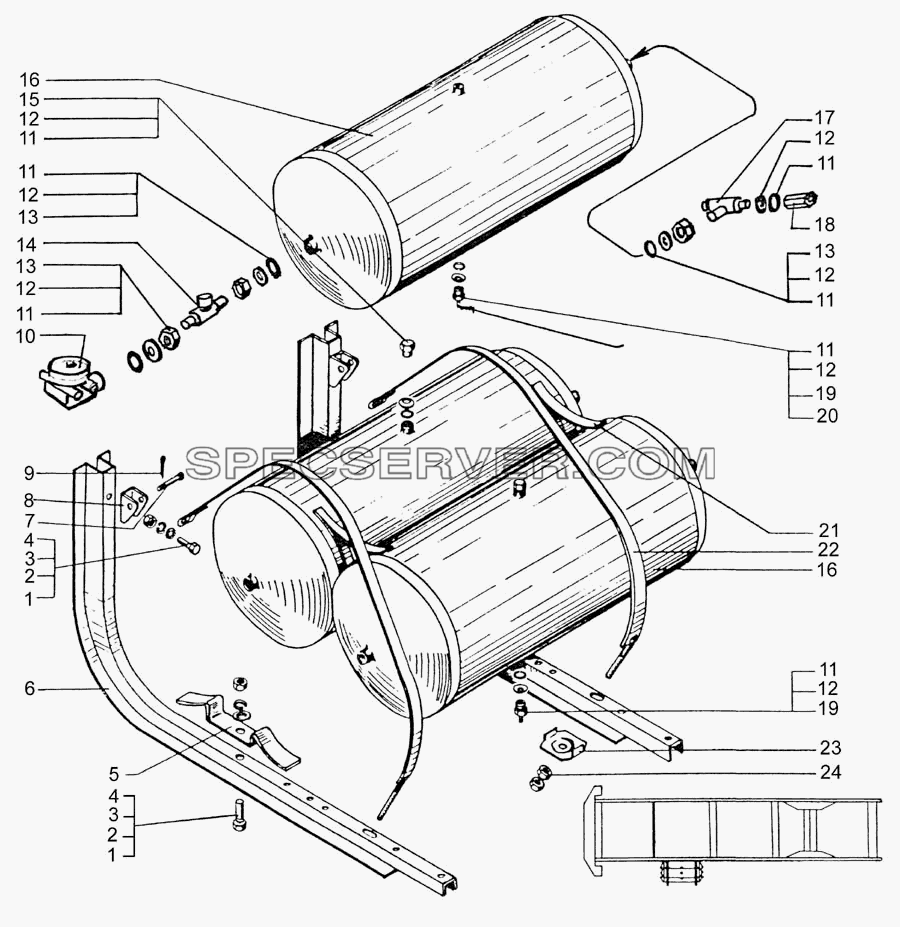

Ресиверы для КрАЗ-7133С4 (список запасных частей)
Ресиверы для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

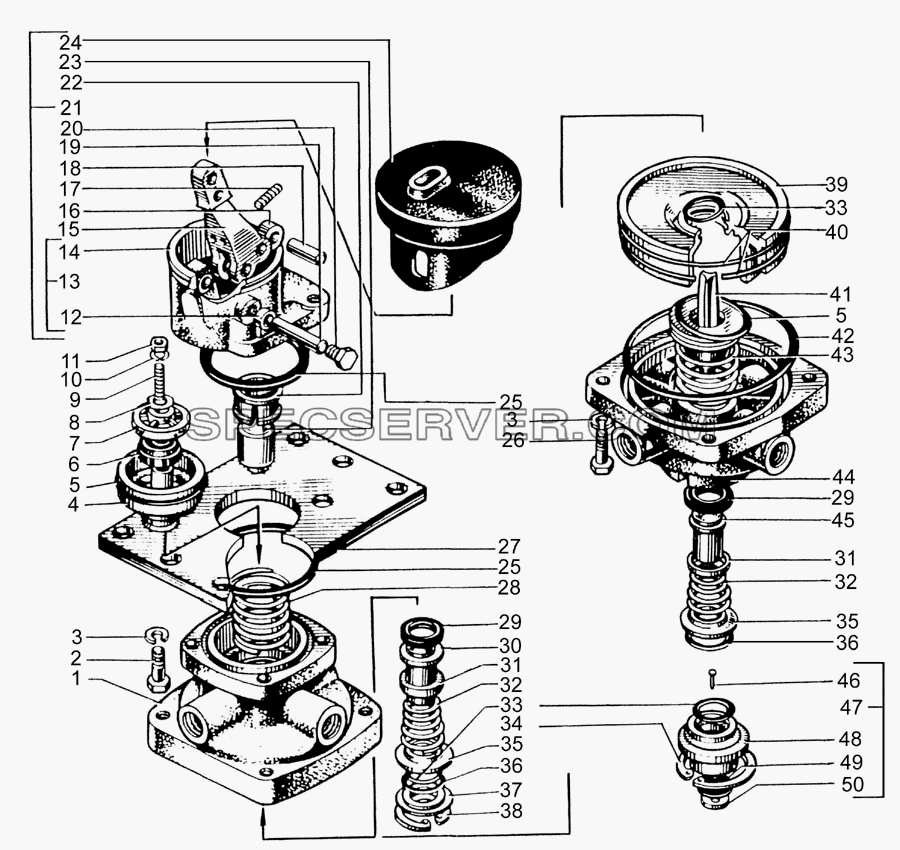

Кран тормозной двухсекционный с рычагом для КрАЗ-7133С4 (список запасных частей)
