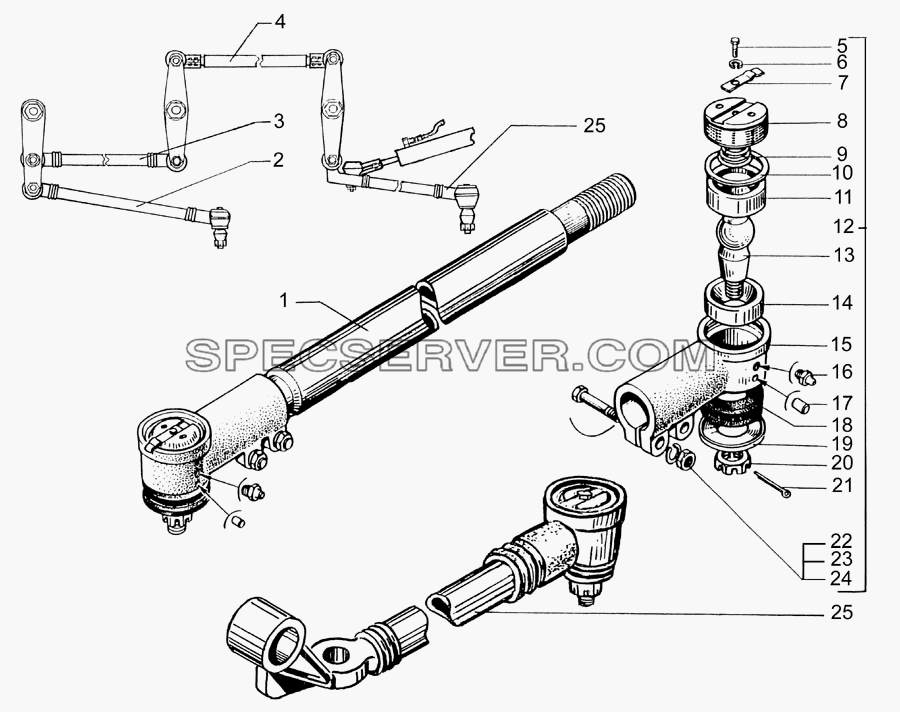

Запчасти: Тяги рулевые для КрАЗ-7133С4
Тяги рулевые для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

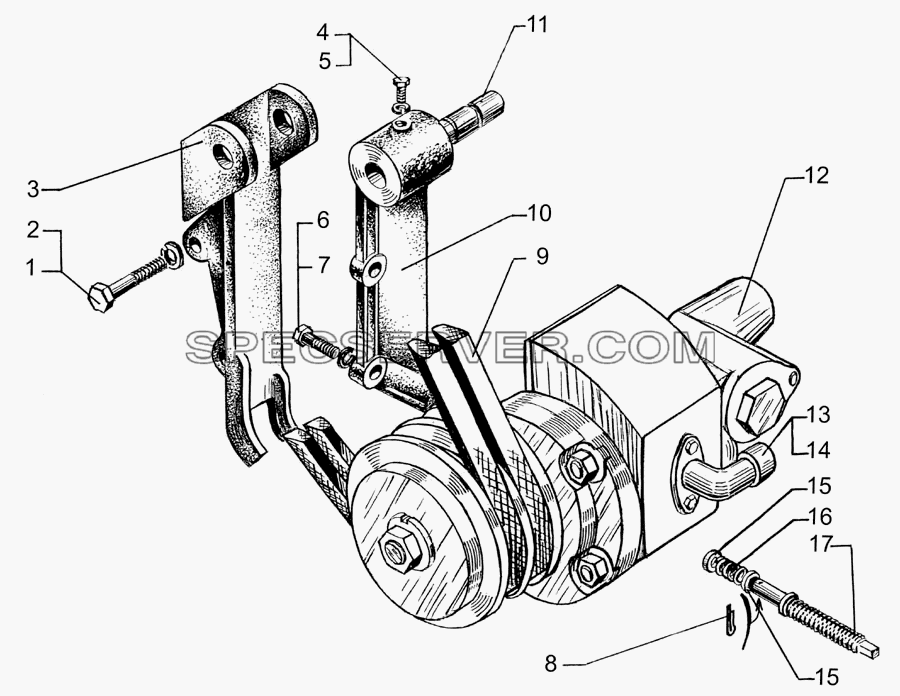

Запчасти: Насос масляный рулевого усилителя для КрАЗ-7133С4
Насос масляный рулевого усилителя для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей

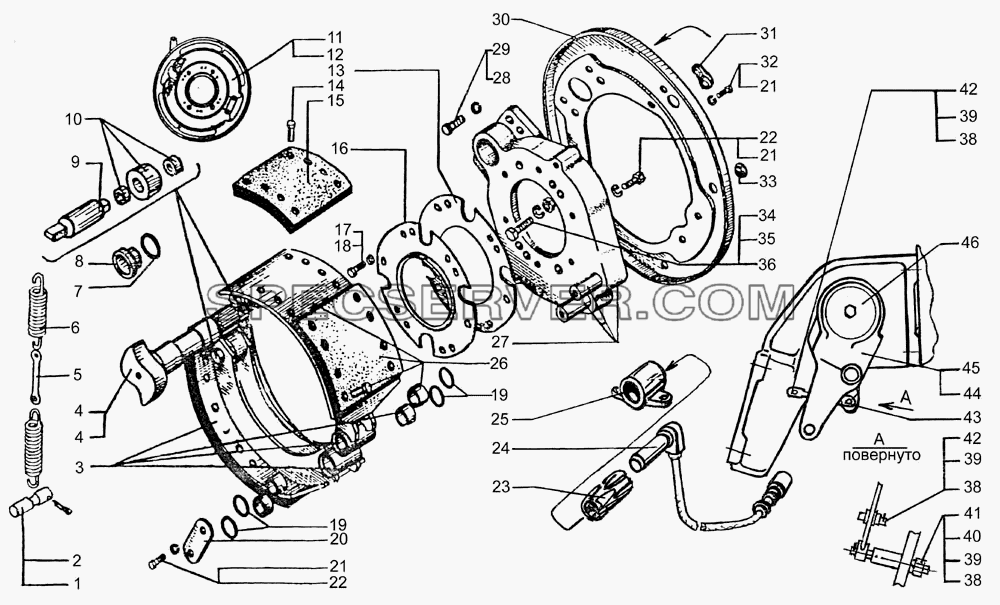

Запчасти: Механизм тормозной переднего колеса для КрАЗ-7133С4
Механизм тормозной переднего колеса для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
264020 |
Масленка К1/8" |
1 |
|
250Б-3502098 |
Палец пружины |
2 |
|
258053 |
Шплинт 3,6х25 |
3 |
|
6510-3501095-01 |
Колодка |
4 |
|
5133В2-3501110-000 |
Кулак разжимной правый |
4 |
|
5133В2-3501111-000 |
Кулак разжимной левый |
5 |
|
6510-3501036 |
Звено |
6 |
|
214Б-3502035-Б |
Пружина колодок |
7 |
|
6510-3501128 |
Кольцо 040-044-25-2-3 |
8 |
|
6510-3502126 |
Втулка |
9 |
|
6510-3501164 |
Ось ролика |
10 |
|
6510-3501107 |
Ролик в сборе |
11 |
|
5133В2-3501004-000 |
Тормозной механизм правый в сборе |
12 |
|
5133В2-3501005-000 |
Тормозной механизм левый в сборе |
13 |
|
5133В2-3501077-000 |
Прокладка |
14 |
|
346953 |
Заклепка |
15 |
|
6510-3501105-01 |
Накладка |
16 |
|
5133В2-3501076-000 |
Маслоуловитель |
17 |
|
252135 |
Шайба 8,65Г.029 |
18 |
|
201452 |
Болт М8х12 |
19 |
|
6510-3501129 |
Кольцо 032-035-19-2-3 |
20 |
|
6437-3501133 |
Пластина осей колодок |
21 |
|
252136 |
Шайба 10,2 |
22 |
|
201495 |
Болт М10х1,5х20 |
23 |
|
8997598154 |
Пружина |
24 |
|
4410328080 |
Датчик скорости |
25 |
|
64431-3538228 |
Кронштейн датчика |
26 |
|
6510-3501090-02 |
Колодка в сборе |
27 |
|
5133В2-3501015-000 |
Суппорт в сборе |
28 |
|
201587 |
Болт М14х2х35 |
29 |
|
252138 |
Шайба 14,2 |
30 |
|
5133В2-3501150-000 |
Щит тормоза |
31 |
|
6510-3501192 |
Заглушка |
32 |
|
201493 |
Болт М10х1,5х16 |
33 |
|
256Б-8403014 |
Уплотнитель |
34 |
|
250561 |
Гайка М16х1,5 |
35 |
|
252139 |
Шайба 16 ОТ |
36 |
|
348594 |
Болт |
38 |
|
252004 |
Шайба 6,4 |
39 |
|
258025 |
Шплинт 2,5х20 |
40 |
|
250510 |
Гайка М8х1,25 |
41 |
|
65055-3502173 |
Ось |
42 |
|
260012 |
Палец 8х20 |
43 |
|
65055-3502180 |
Тяга |
44 |
|
РТ40-02 |
Рычаг регулировочный правый |
45 |
|
РТ40-03 |
Рычаг регулировочный левый |
46 |
|
260-3507096 |
Шайба ограничительная |

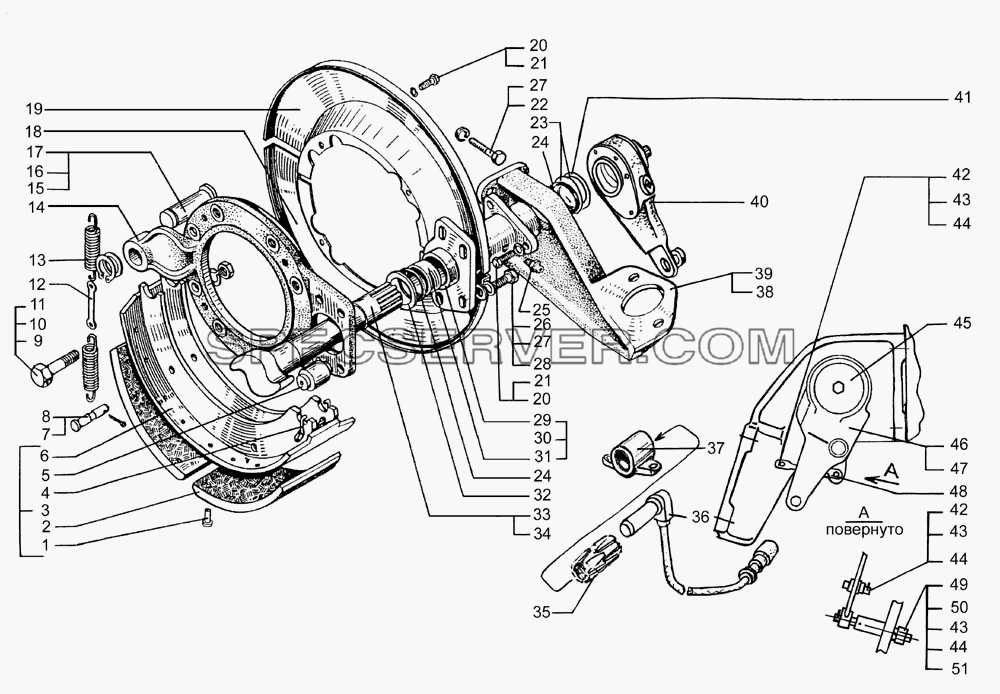

Механизмы тормозные задние для КрАЗ-7133С4 (список запасных частей)
Механизмы тормозные задние для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
346953 |
Заклепка |
2 |
|
6505-3502105 |
Накладка колодки |
3 |
|
6505-3502090-01 |
Колодка в сборе |
4 |
|
250Б-3502112 |
Стопор ролика |
5 |
|
250Б-3502109 |
Ролик колодки |
6 |
|
6505-3502095 |
Колодка |
7 |
|
258053 |
Шплинт 3,6х25 |
8 |
|
250Б-3502098 |
Палец пружины |
9 |
|
202149 |
Болт М16х1,5х60 |
10 |
|
252139 |
Шайба 16 ОТ |
11 |
|
250561 |
Гайка М16х1,5 |
12 |
|
250Б-3502036 |
Звено пружины |
13 |
|
214Б-3502035-Б |
Пружина колодок |
14 |
|
6505-3502015-10 |
Суппорт |
15 |
|
250Б-3502134 |
Кольцо стопорное 6х32 |
16 |
|
345056 |
Шайба |
17 |
|
250Б-3502132 |
Ось колодок |
18 |
|
6505-3502151-01 |
Диск защитный верхний левый |
19 |
|
6505-3502150-01 |
Диск защитный верхний правый |
20 |
|
201499 |
Болт М10х30 |
21 |
|
252136 |
Шайба 10,2 |
22 |
|
202145 |
Болт М16х1,5х45 |
23 |
|
200Т-3501160-А |
Прокладка регулировочная |
24 |
|
250Б-3502128 |
Кольцо 038-046-46-2-2 |
25 |
|
264020 |
Масленка К1/8" |
26 |
|
201587 |
Болт М14х2х35 |
27 |
|
252138 |
Шайба 14,2 |
28 |
|
252016 |
Шайба 14,5 |
29 |
|
6505-3502122 |
Труба |
30 |
|
6505-3502120 |
Труба разжимного кулака со втулками |
31 |
|
255Б-3501126-Б2 |
Втулка кронштейна малая |
32 |
|
250Б-3502129 |
Шайба |
33 |
|
6505-3502111 |
Кулак разжимной левый |
34 |
|
6505-3502110 |
Кулак разжимной правый |
35 |
|
8997598154 |
Пружина |
36 |
|
4410328080 |
Датчик скорости |
37 |
|
64431-3538228 |
Кронштейн датчика |
38 |
|
260-3519175-01 |
Кронштейн левый |
39 |
|
260-3519174-01 |
Кронштейн правый |
40 |
|
256Б-3501136-03 |
Рычаг регулировочный в сборе |
41 |
|
200-3501160-А |
Прокладка регулировочная |
41 |
|
65055-3501160 |
Прокладка регулировочная |
41 |
|
65055-3501161 |
Прокладка регулировочная |
42 |
|
260012 |
Палец 8х20 |
43 |
|
258025 |
Шплинт 2,5х20 |
44 |
|
252004 |
Шайба 6,4 |
45 |
|
260-3507096 |
Шайба ограничительная |
46 |
|
РТ-40-02 |
Регулятор тормоза |
47 |
|
РТ-40-03 |
Регулятор тормоза |
48 |
|
65055-3502180 |
Тяга |
49 |
|
65055-3502173 |
Ось |
50 |
|
250510 |
Гайка М8х1,25 |
51 |
|
252135 |
Шайба 8,65Г.029 |
Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-7133С4 (список запасных частей)
Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
201546 |
Болт М6х45 |
2 |
|
250512 |
Гайка М10х1,5 |
3 |
|
252136 |
Шайба 10,2 |
4 |
|
200319 |
Болт М10х50 |
5 |
|
250-3508057 |
Кольцо Б25 |
6 |
|
250517 |
Гайка М10х1,25 |
7 |
|
258025 |
Шплинт 2,5х20 |
8 |
|
250-3504016 |
Основание педали |
9 |
|
201464 |
Болт М8х1,25х40 |
10 |
|
252135 |
Шайба 8,65Г.029 |
11 |
|
250510 |
Гайка М8х1,25 |
12 |
|
250-3504025 |
Шайба защитная |
13 |
|
260-3504082 |
Ось защелки |
14 |
|
250-3504081 |
Защелка педали тормоза |
15 |
|
252006 |
Шайба 10,5 |
16 |
|
250963 |
Гайка М10х1,25 |
17 |
|
250Б-3504050-10 |
Кронштейн педали |
18 |
|
250Б-3504049-10 |
Кронштейн педали со втулкой в сборе |
19 |
|
250-3507069 |
Втулка малая |
20 |
|
6505-3504014 |
Педаль тормоза |
21 |
|
6505-3504010 |
Педаль тормоза в сборе |
22 |
|
6505-3504048 |
Подушка |
23 |
|
250Б-3504060 |
Рычаг |
24 |
|
347001 |
Шпонка 6х9 |
25 |
|
260-3504020 |
Валик педали |
26 |
|
200-1602094-01 |
Пружина |
27 |
|
200-3504046 |
Угольник |
28 |
|
201501 |
Болт М10х35 |
29 |
|
250514 |
Гайка М12 |
30 |
|
252137 |
Шайба 12 ОТ |
31 |
|
201542 |
Болт М12х35 |
32 |
|
345923 |
Заглушка |
33 |
|
256Б1-3506017 |
Шайба уплотнительная |
34 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
35 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
35 |
|
65032-3514005 |
Кран тормозной с арматурой |
36 |
|
260-3514150-10 |
Кронштейн |
37 |
|
260088 |
Палец 12х38 |
38 |
|
258053 |
Шплинт 3,6х25 |
39 |
|
200-3504055-В2 |
Вилка тяги правая |
40 |
|
200-3504045 |
Планка пружины |
41 |
|
7133С4-3504052-000 |
Тяга в сборе |
42 |
|
7133С4-3504054-000 |
Тяга |
43 |
|
250515 |
Гайка 2М12х1,25.5.019 |

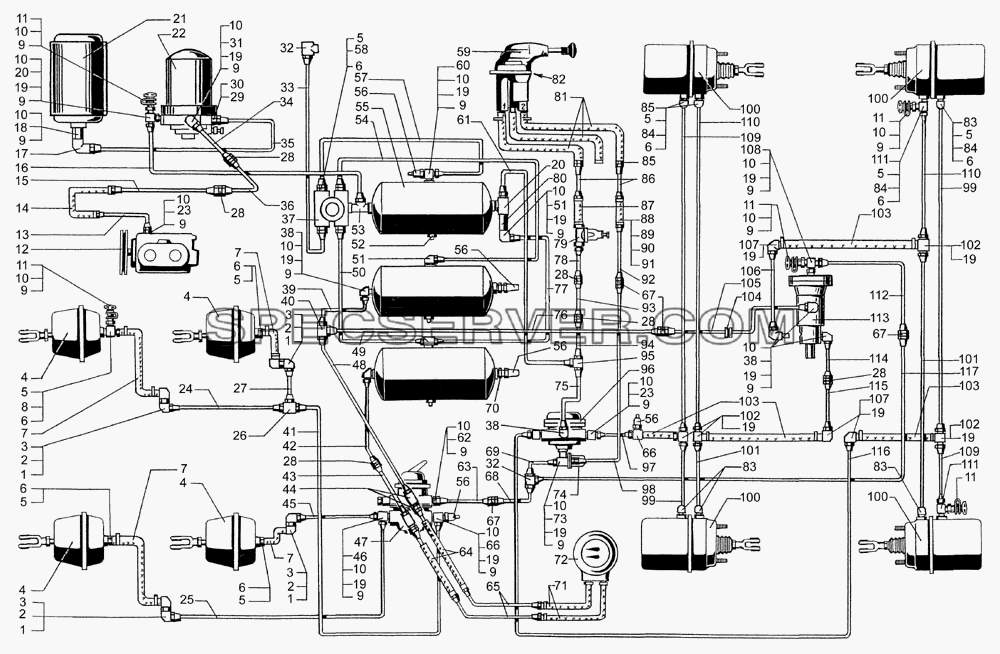

Воздухопроводы и аппараты тормозной системы для КрАЗ-7133С4 (список запасных частей)
Воздухопроводы и аппараты тормозной системы для КрАЗ-7133С4 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
250640 |
Гайка М20х1,5 |
2 |
|
314537 |
Угольник К1/4"хМ16х1,5 |
3 |
|
255Б-3506078 |
Угольник проходной |
4 |
|
КГ 072-3519210-01 |
Камера тормозная |
5 |
|
6505-3506712 |
Шайба |
6 |
|
256Б-6801127-01 |
Кольцо 014-018-25-2-2 |
7 |
|
65055-3506060 |
Шланг |
8 |
|
346361 |
Тройник |
9 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
10 |
|
256Б1-3506017 |
Шайба уплотнительная |
11 |
|
13.3515310 |
Клапан контрольного вывода в сборе |
12 |
|
А29.14.000.К |
Компрессор |
13 |
|
65055-3506201-10 |
Трубка |
14 |
|
65055-3506500-10 |
Шланг |
15 |
|
65055-3506202-10 |
Трубка |
16 |
|
7133Н4-3506207-100 |
Трубка от воздухоосушителя к ресиверу |
17 |
|
346100 |
Угольник М10х1хК1/4" |
18 |
|
256Б-3513120 |
Ниппель |
19 |
|
349507 |
Гайка М22х1,5 |
20 |
|
346345 |
Тройник |
21 |
|
65055-3513205 |
Ресивер осушитель |
22 |
|
А01.03.000 |
Воздухоосушитель с регулятором давления |
23 |
|
347509 |
Штуцер |
24 |
|
7133Н4-3506280-000 |
Трубка к правой передней тормозной камере первой оси |
25 |
|
5444-3506281 |
Трубка |
26 |
|
346320 |
Тройник проходной |
27 |
|
7133Н4-3506284-000 |
Трубка к правой передней тормозной камере второй оси |
28 |
|
346835 |
Штуцер проходной |
29 |
|
256Б-3570136 |
Кольцо 010-014-25-2-2 |
30 |
|
347496 |
Штуцер |
31 |
|
256Б1-3506095 |
Угольник |
32 |
|
314538 |
Тройник 10 |
33 |
|
7133С4-3506251-000 |
Трубка к тройнику потребителей, задняя |
34 |
|
7133С4-3506205-000 |
Трубка от компрессора к осушителю, задняя |
35 |
|
65055-3506509 |
Трубка к регенерационному ресиверу |
36 |
|
7133С4-3506204-000 |
Трубка от компрессора к осушителю, средняя |
37 |
|
11.3515410 |
Клапан защитный четырехконтурный в сборе |
38 |
|
347223 |
Угольник |
39 |
|
7133С4-3506241-100 |
Трубка от ресивера к верхней секции тормозного крана, передняя |
40 |
|
346340 |
Тройник |
41 |
|
7133Н4-3506266-000 |
Трубка развода воздуха к правым передним тормозным камерам |
42 |
|
7133С4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, задняя |
43 |
|
7133Н4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, передняя |
44 |
|
7133Н4-3830055-000 |
Тройник |
45 |
|
7133Н4-3506283-000 |
Трубка к левой передней тормозной камере второй оси |
46 |
|
347381 |
Тройник |
47 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
48 |
|
7133Н4-3506241-000 |
Трубка от ресивера к верхней секции тормозного крана, задняя |
49 |
|
347309 |
Тройник |
50 |
|
65055-3506228 |
Трубка к ресиверу передних тормозов |
51 |
|
347264 |
Угольник |
52 |
|
11-3513110 |
Клапан слива конденсата |
53 |
|
346364 |
Тройник |
54 |
|
65055-3506224 |
Трубка к ресиверу задних тормозов |
55 |
|
260-3513015 |
Ресивер А40-280 |
56 |
|
ММ124-3810600 |
Датчик снижения давления |
57 |
|
65055-3506249-10 |
Трубка к ресиверу стояночных тормозов |
58 |
|
347486 |
Штуцер проходной |
59 |
|
100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе |
60 |
|
260-3506015 |
Тройник |
61 |
|
7133Н4-3506270-000 |
Трубка от 2-х магистрального клапана к тройнику развода воздуха |
62 |
|
347527 |
Штуцер |
63 |
|
6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя |
64 |
|
6443-3830028 |
Шланг к манометру |
65 |
|
6443-3830046 |
Трубка к манометру |
66 |
|
7133Н4-3506018-000 |
Тройник ввёртный |
67 |
|
314625 |
Штуцер |
68 |
|
7133Н4-3506286-000 |
Трубка от тормозного крана, средняя |
69 |
|
65053-3506347-60 |
Трубка |
70 |
|
347495 |
Штуцер |
71 |
|
6443-3830026 |
Шланг к манометру |
72 |
|
1901.3830010 |
Манометр 2-х стрелочный |
73 |
|
346355 |
Тройник |
74 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
75 |
|
7133Н4-3506320 |
Трубка питания ускорительного клапана |
76 |
|
7133Н4-3506488-000 |
Трубка питания регулятора тормозных сил, передняя |
77 |
|
7133Н4-3506330-000 |
Трубка от рабочего контура к обратному клапану |
78 |
|
7133Н4-3506356-000 |
Трубка от крана ручного управления к клапану ускорительному, передняя |
79 |
|
12.3515010-01 |
Клапан защитный ординарный |
80 |
|
11.3567010 |
Клапан обратный |
81 |
|
65101-3506412 |
Шланг |
82 |
|
345053 |
Шайба уплотнительная |
83 |
|
65055-3506708 |
Угольник |
84 |
|
349522 |
Гайка М16 |
85 |
|
346871 |
Штуцер |
86 |
|
255Б-3506254-01 |
Трубка подвода воздуха |
87 |
|
65055-3506412 |
Шланг |
88 |
|
250-1015383-01 |
Шланг |
89 |
|
250-3408118 |
Хомут шланга 18 |
90 |
|
220083 |
Винт М5-6gх22 |
91 |
|
251086 |
Гайка М5х0,8 |
92 |
|
7133Н4-3506360-100 |
Трубка от ручного крана, передняя |
93 |
|
7133С4-3506272-000 |
Трубка к крану ручного управления, средняя |
94 |
|
7133Н4-3506272-100 |
Трубка к крану ручного управления, задняя |
95 |
|
260-3506293-10 |
Тройник |
96 |
|
11.3518010 |
Клапан ускорительный в сборе |
97 |
|
64431-3506454 |
|
|
|
