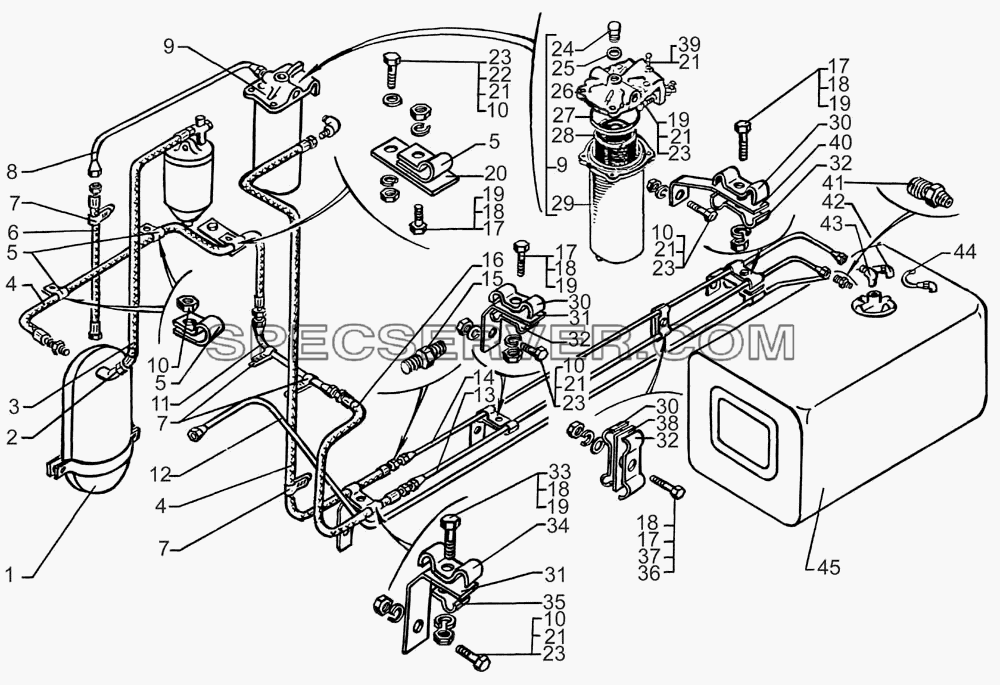

Запчасти: Установка топливного бака и монтаж топливопроводов для КрАЗ-7133С4

Установка топливного бака и монтаж топливопроводов для КрАЗ-7133С4 (список запасных частей)

Установка топливного бака и монтаж топливопроводов для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201456 Болт М8х1,25х20
- 202148 Болт М16х1,5х55
- 250-3570322 Втулка
- 250512 Гайка М10х1,5
- 250561 Гайка М16х1,5
- 256Б-1104536 Шайба уплотнительная
- 258069 Шплинт 4,6х36
- 6322-1101104 Кронштейн бака
- 6505-1101106 Прокладка
- 6505-1101114 Прокладка
- 6505-1101115 Палец
- 6505-1101174 Пластина
- 6510-1104140 Топливопровод от фильтра тонкой очистки
1 250-1015140 Бачок топливный подогревателя
2 346841 Штуцер К1/4"хМ20х1,5
3 250-1015380-01 Шланг от фильтра двигателя к бачку
4 6510-1104142 Шланг соединительный
5 347985 Кляммер 18,5
6 250-1104147-01 Шланг соединительный
7 347930 Стяжка
8 250-1104512 Трубка топливная от фильтра грубой очистки к насосу
9 204А-1105510-Б Фильтр топливный грубой очистки в сборе
10 250510 Гайка М8х1,25
11 6437-1104555 Трубка соединительная
12 7133Н4-1104209-000 Трубка топливная от форсунок к баку
13 7133Н4-1104567-000 Трубка топливная от шланга к баку
14 7133Н4-1104559-000 Трубка топливная от бака к шлангу
15 346837 Штуцер М10х1хМ10х1
16 6505-1104570-01 Шланг соединительный
17 201418 Болт М6х1х16
18 252134 Шайба 6Т
19 250508 Гайка М6-6Н
20 255ЛС-1104516 Пластина
21 252135 Шайба 8,65Г.029
22 252005 Шайба 8,4
23 201458 Болт М8х1,25х25
24 201-1117124 Пробка фильтра
25 201-1015624 Прокладка пробки
26 201-1105550 Крышка топливного фильтра
27 201-1105552-А Прокладка крышки
28 201-1105538 Элемент фильтрующий
29 201-1105516 Корпус фильтра в сборе
30 6510-3506167 Скоба 10 трубки
31 260-3506162 Кронштейн крепления трубок
32 7133Н4-1104517-000 Скоба
33 201422 Болт М6х25
34 257С-1104517 Скоба крепления трубок
35 250-3506165 Скоба 6
36 201426 Болт М6х35
37 252004 Шайба 6,4
38 257Б1-3506161 Кронштейн (только для модели КрАЗ-260Г)
39 201460 Болт М8х30
40 257Б1-3506162 Кронштейн
41 314612 Штуцер К1/4"хМ16х1,5
42 347214 Угольник К1/8"хМ10х1
43 314537 Угольник К1/4"хМ16х1,5
44 6505-1104226 Сапун
45 6443-1101008 Бак топливный правый

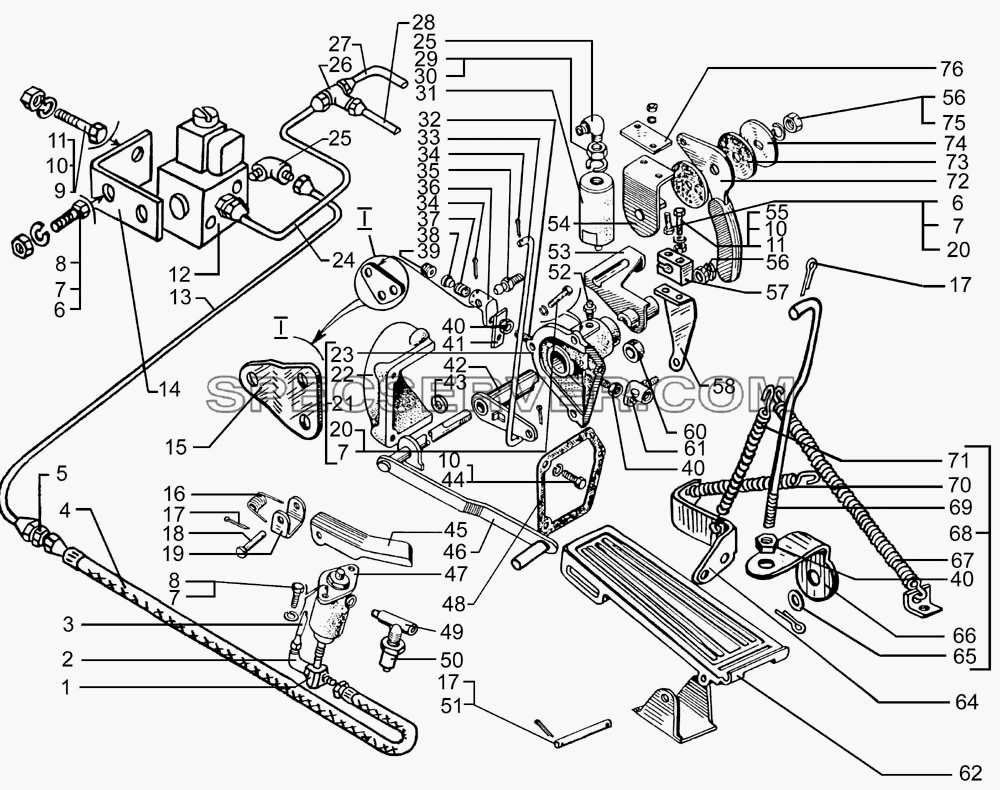

Запчасти: Привод управления подачей топлива и остановом двигателя противоугонным устройством для КрАЗ-7133С4

Привод управления подачей топлива и остановом двигателя противоугонным устройством для КрАЗ-7133С4 (список запасных частей)

Привод управления подачей топлива и остановом двигателя противоугонным устройством для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 347502 Штуцер К1/8"хМ10х1
- 6443-1108011 Рычаг в сборе
1 260-1723114 Тройник специальный
2 347243 Угольник К1/8"хМ16х1,5
3 260-3570324 Трубопровод подводящий
4 6510-1804233 Шланг к пневмокамере блока дифференциала заднего моста
5 346837 Штуцер М10х1хМ10х1
6 250508 Гайка М6-6Н
7 252134 Шайба 6Т
8 201418 Болт М6х1х16
9 200272 Болт М8-6gх65
10 252135 Шайба 8,65Г.029
11 250510 Гайка М8х1,25
12 11-3745000-21 Клапан с электромагнитом
13 6443-3570162 Трубопровод от пневмоклапана к электро-пневмоклапану
14 6443-3570060 Кронштейн
15 6443-1108099 Кронштейн рычага
16 256Б-3570124 Пружина педали
17 258039 Шплинт 3,2х20
18 260061 Палец 10х38
19 250-3570122 Кронштейн педали управления вспомогательным тормозом
20 201420 Болт М6х20
21 250-1108012 Кронштейн педали управления подачей топлива в сборе
22 250-1108026 Крышка корпуса кронштейна педали
23 250-1108025 Корпус кронштейна педали управления подачей топлива
24 6443-3570310 Трубопровод от электропневмоклапана к тройнику
25 347214 Угольник К1/8"хМ10х1
26 347369 Тройник проходной 6
27 6443-3570144 Трубопровод к силовому цилиндру
28 6443-3570306 Трубопровод вспомогательного тормоза
29 250636 Гайка М16х1,5-6Н
30 252139 Шайба 16 ОТ
31 250-3570126-01 Цилиндр силовой
32 6443-1108051 Тяга
33 250-1108128 Тяга рычага ручного управления подачей топлива
34 258025 Шплинт 2,5х20
35 260-1108061 Палец шаровой
36 250-1108057 Наконечник тяги рычага управления подачей топлива левый
37 250-1108058 Пружина наконечника тяги рычага управления подачей топлива
38 250-1108059 Сухарь наконечника тяги рычага управления подачей топлива
39 250-1108060 Пробка наконечника тяги рычага управления подачей топлива
40 349708 Гайка М8
41 250-1108132-01 Кронштейн пружины
42 250-1108270-01 Рычаг ручного управления подачей топлива
43 252018 Шайба 19
44 201456 Болт М8х1,25х20
45 250-3570120 Педаль вспомогательной тормозной системы
46 6443-1108015 Рычаг
47 256Б1-3570090 Пневмоклапан
48 250-1108134 Прокладка корпуса педали
49 347388 Тройник
50 АДЮИ.407529.003 Включатель электромагнита
51 6505-1108020 Ось педали
52 264020 Масленка К1/8"
53 6505-1108300 Рычаг останова двигателя
54 250-1108288 Кронштейн ручки тяги рычага ручного управления подачей топлива
55 201466 Болт М8х45
56 250615 Гайка М12х1,25
57 6505-1108041 Втулка рычага
58 6443-1108033 Рычаг
60 250-1108081 Втулка распорная
61 250-1108056-10 Наконечник тяги рычага управления подачей топлива правый
62 6505-1108014 Педаль управления подачей топлива
64 6443-1108023 Кронштейн
65 252006 Шайба 10,5
66 260-1108310-01 Кронштейн тяги
67 250-1108036-10 Пружина возвратная
68 260-1108306-01 Тяга рычага останова двигателя в сборе
69 260-1108308 Тяга рычага останова двигателя
70 260Т-1108131 Пружина возвратная
71 260Т-1108036 Пружина
72 250-1108124 Ручка тяги рычага ручного управления подачей топлива
73 250-1108279 Шайба
74 256Т-1108284 Шайба фасонная
75 252137 Шайба 12 ОТ
76 250-1108295-01 Усилитель кронштейна

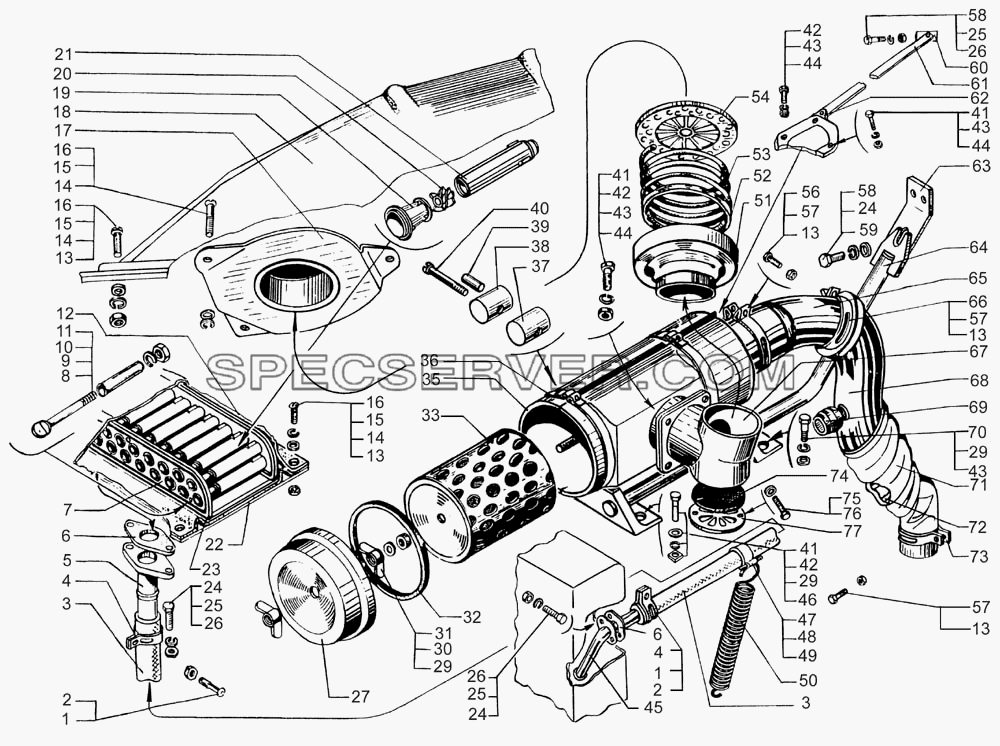

Фильтр воздушный для КрАЗ-7133С4 (список запасных частей)

Фильтр воздушный для КрАЗ-7133С4 (список запасных частей)

Фильтр воздушный для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 256-1015018-А Втулка
- 6437-1109010-01 Фильтр воздушный в сборе
- 6437-1109022 Блок циклонов
- 6437-1109700-01 Воздухозаборник фильтра
1 220086 Винт М5х0,8х30
2 251086 Гайка М5х0,8
3 65055-1137278 Шланг отсоса пыли
4 250-3408117 Хомут шланга
5 6437-1137280 Патрубок с фланцем
6 255-3509309 Прокладка фланца трубы
7 6437-1109024 Днище блока циклонов
8 250464 Гайка М5
9 252133 Шайба 5
10 6437-1109723 Втулка
11 6437-1109025 Стяжка
12 6437-1109822 Уплотнитель
13 250508 Гайка М6-6Н
14 252134 Шайба 6Т
15 252037 Шайба 6
16 220105 Винт М6х16
17 6437-1109704-10 Патрубок воздухозаборника
18 6437-1109702 Воздухозаборник верхний
19 6437-1109975 Труба
20 6437-1109974 Завихритель
21 6437-1109973 Корпус
22 6437-1109703 Воздухозаборник нижний
23 214-8508181 Прокладка
24 252135 Шайба 8,65Г.029
25 250510 Гайка М8х1,25
26 201454 Болт М8х16
27 6437-1109585 Гайка-барашек
28 255Б-8403313 Шайба
29 252006 Шайба 10,5
30 6437-1109582-10 Крышка фильтра
31 250612 Гайка М10
32 260-3724019 Втулка
33 6437-1109553 Кольцо уплотнительное
33 740-1109553 Кольцо уплотнительное
34 6437-1109080 Элемент фильтрующий
35 6437-1109080-10 Элемент фильтрующий
36 6437-1109048-10 Корпус воздушного фильтра
37 260-1158114-10 Хомут крепления фильтра
38 256-1015023 Сухарь хомута
39 256-1015024 Сухарь болта
40 200274-П29 Болт М8х75
41 200274 Болт М8х75
42 201497 Болт М10х25
43 201499 Болт М10х30
44 252136 Шайба 10,2
45 65055-1137290 Патрубок отсоса пыли
46 345421 Шайба
47 297582 Лента стяжная 10х180
48 212А-8101092 Пряжка хомута
49 258080 Шплинт 5,6х25
50 255Б-3408032 Пружина
51 6437-1109774 Переходник
52 6437-1109798 Пластина пружины нижняя
53 6437-1109794 Пружина воздухозаборника
54 6437-1109796 Пластина упорная пружины
56 65055-1109730 Хомут
57 210368 Болт
58 201456 Болт М8х1,25х20
59 252038 Шайба 8
60 250Б-1104517 Угольник
61 6437-1109588 Планка
62 6437-1109716 Кронштейн
63 6437-1109810 Кронштейн
64 6437-1158120 Кронштейн фильтра
65 65055-1109474 Угольник
66 65055-1109750-01 Хомут
67 6437-1109713-01 Патрубок переходной
68 6437-1109790-01 Патрубок впускной
69 13.3839600 Датчик сигнализации засоренности воздушного фильтра
70 201495 Болт М10х1,5х20
71 6437-1109747-01 Угольник
72 6437-1109792 Кольцо
73 65055-1109740 Хомут
74 6437-1109784 Заглушка
75 201418 Болт М6х1х16
76 252004 Шайба 6,4
77 6437-1109772 Сетка переходника

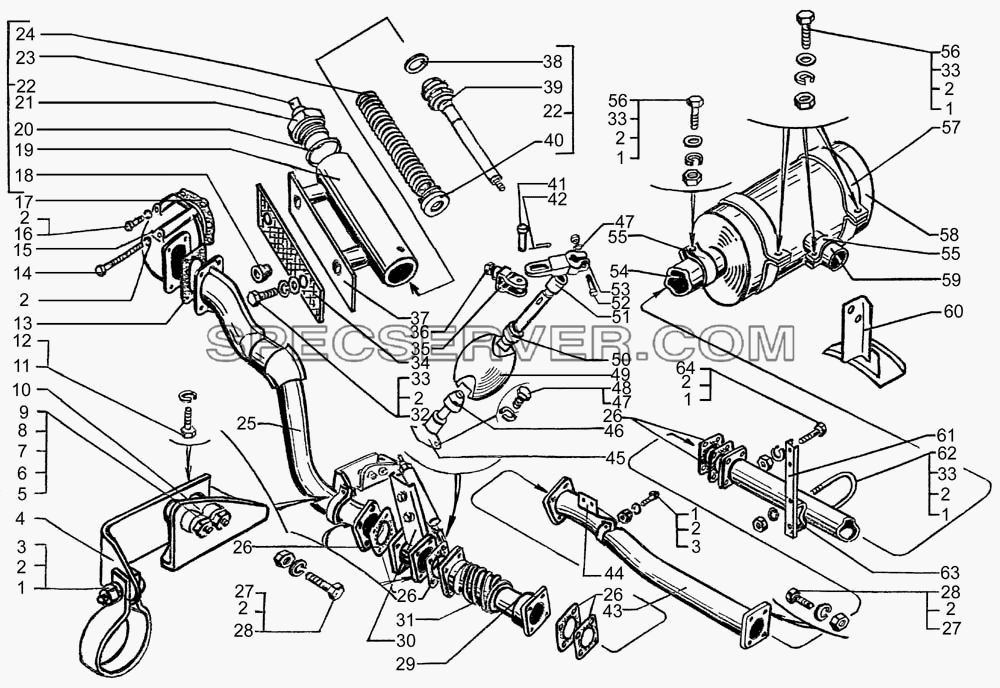

Система выпуска отработавших газов для КрАЗ-7133С4 (список запасных частей)

Система выпуска отработавших газов для КрАЗ-7133С4 (список запасных частей)

Система выпуска отработавших газов для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6437-1203043 Хомут стремянки
1 250512 Гайка М10х1,5
2 252136 Шайба 10,2
3 210409 Болт М10-6gх45
4 5133В2-1203065-000 Кронштейн задний
5 250515 Гайка 2М12х1,25.5.019
6 250-1302044 Шайба упорная
7 256-8403210 Буфер крыла
8 206-1302035 Втулка распорная подушки подвески радиатора
9 348571 Болт М12х1,25х85
10 5133В2-1203064-000 Кронштейн передний
11 201538 Болт М12х25
12 252137 Шайба 12 ОТ
13 6505-1203002 Прокладка
14 348575 Болт М10х120
15 6437-1203035 Патрубок передний
16 348574 Болт М10х60
17 65032-1203020 Прокладка
18 260-3570150 Втулка изоляционная
19 256Б-3570016-10 Цилиндр тормозной заслонки
20 256Б-3570114 Прокладка корпуса
21 256Б-3570032-01 Гайка
22 256Б1Т-3570014 Цилиндр тормозной заслонки в сборе
23 347502 Штуцер К1/8"хМ10х1
24 256Б-3570074-10 Пружина поршня
25 7133Н4-1203010-000 Труба приемная передняя
26 250Б-1203038 Прокладка
27 250513 Гайка М10х1
28 348561 Болт М10х1х38
29 6437-1203096-01 Компенсатор
30 5133В2-3570117-00 Кронштейн включателя
31 6437-1203141 Пружина
32 201499 Болт М10х30
33 252006 Шайба 10,5
34 260-3570082 Прокладка изоляционная
35 256Б-3570072-01 Вилка тяги
36 250510 Гайка М8х1,25
37 260-3570084 Крышка отражателя
38 256Б-3570062 Кольцо 022-028-36-2-2
39 256Б1-3570064 Шток поршня
40 256Б1-3570070 Крышка цилиндра
41 260033 Палец 8х22
42 258039 Шплинт 3,2х20
43 7133Н4-1203011-000 Труба промежуточная
44 7133Н4-1203026-000 Кронштейн
45 260-3570021 Крышка корпуса вспомогательного тормоза
46 260-3570047 Палец заслонки
47 252135 Шайба 8,65Г.029
48 201454 Болт М8х16
49 260-3570012 Заслонка тормозная
50 5133В2-3570044-00 Ось заслонки
51 260-3570046 Подшипник оси заслонки
52 201464 Болт М8х1,25х40
53 260-3570048-11 Рычаг оси заслонки
54 7133Н4-1203012-000 Труба приемная задняя
55 65032-1203200 Хомут
56 201501 Болт М10х35
57 65101-1203043 Хомут глушителя
58 65055-1201010 Глушитель
59 6443-1203013 Труба выпускная
60 7133Н4-1203040-000 Кронштейн глушителя
61 6437-1203046-10 Кронштейн трубы
62 6437-1203033 Стремянка
63 64431-1203031 Хомут стремянки
64 201505 Болт М10х1,5х45

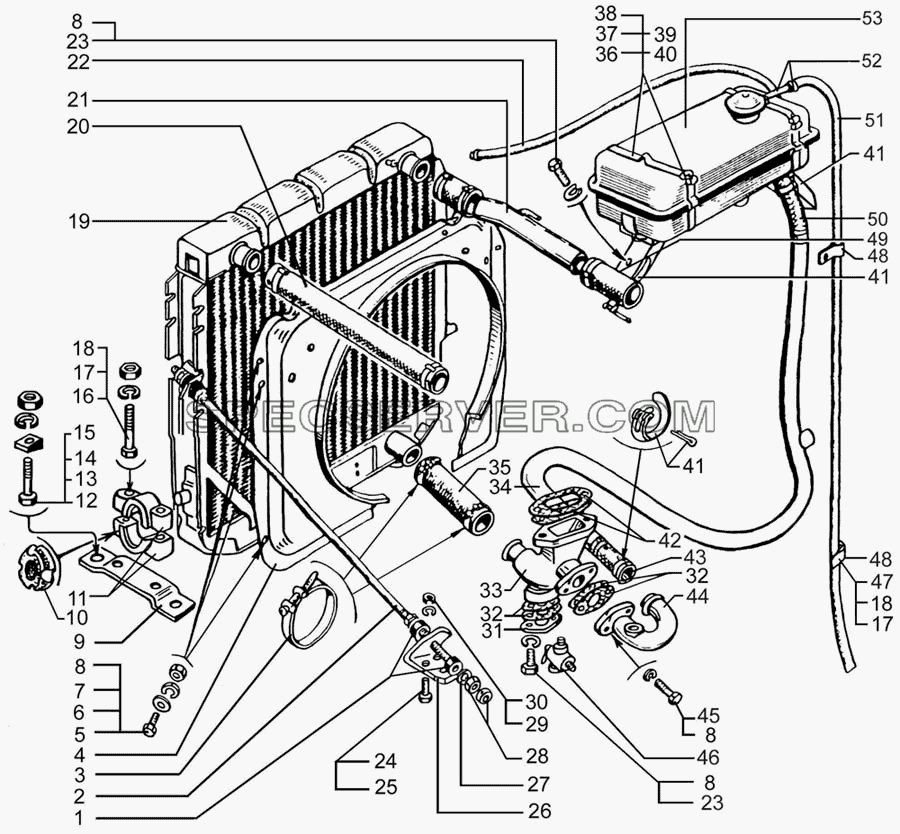

Радиатор с кожухом и расширительным бачком для КрАЗ-7133С4 (список запасных частей)

Радиатор с кожухом и расширительным бачком для КрАЗ-7133С4 (список запасных частей)

Радиатор с кожухом и расширительным бачком для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 256-1302139 Подушка крепления радиатора малая
2 260-1302035-01 Тяга крепления радиатора
3 65055-1325014 Хомут Nоrmа-tоrrо С60-80/12
4 65055-1309012 Кожух вентилятора
5 201458 Болт М8х1,25х25
6 252005 Шайба 8,4
7 250510 Гайка М8х1,25
8 252135 Шайба 8,65Г.029
9 65055-1302041 Пластина опоры радиатора
10 65055-1302060 Подушка опоры радиатора
11 65055-1302062 Корпус опоры радиатора
12 201591 Болт М14х45
13 345422 Шайба 14
14 252138 Шайба 14,2
15 4595531089 Гайка М14-6Н
16 200328 Болт М10х1,5х26
17 252136 Шайба 10,2
18 4595531084 Гайка М10-6Н
19 65055-1301010 Радиатор
20 6437-1303024 Шланг соединительный
21 6437-1303038 Патрубок радиатора правый
22 65055-1311062-10 Шланг
23 201454 Болт М8х16
24 201549 Болт М12х55
25 201546 Болт М6х45
26 256-1302003-10 Кронштейн крепления радиатора
27 252045 Шайба 12
28 250615 Гайка М12х1,25
29 252137 Шайба 12 ОТ
30 4595531087 Гайка М12-6Н
31 6125С4-1303018-000 Фланец
32 256-1015030-11 Прокладка
33 65055-1303016 Патрубок распределительный
34 65055-1311067 Труба
35 65055-1303010 Шланг
36 214Б-1303032Б Сухарь
37 65055-1311075 Кронштейн левый
38 65055-1311074 Кронштейн правый
39 214Б-1303033 Сухарь
40 349005 Винт М5х48
41 65055-1325012 Хомут Nоrmа-tоrrо С40-60/12
42 65055-1303017 Прокладка
43 260-1015043-10 Шланг
44 6125С4-1311034-000 Патрубок
45 201460 Болт М8х30
46 262542 Пробка КГ 1/4"
47 201499 Болт М10х30
48 347985 Кляммер 18,5
49 6437-1303025 Шланг соединительный
50 256Б1-1015527 Шланг
51 255Б-1311060 Шланг пароотводящий
52 65055-1325006 Хомут Nоrmа-tоrrо С12-22/9
54 6437-1311010-10 Бачок расширительный

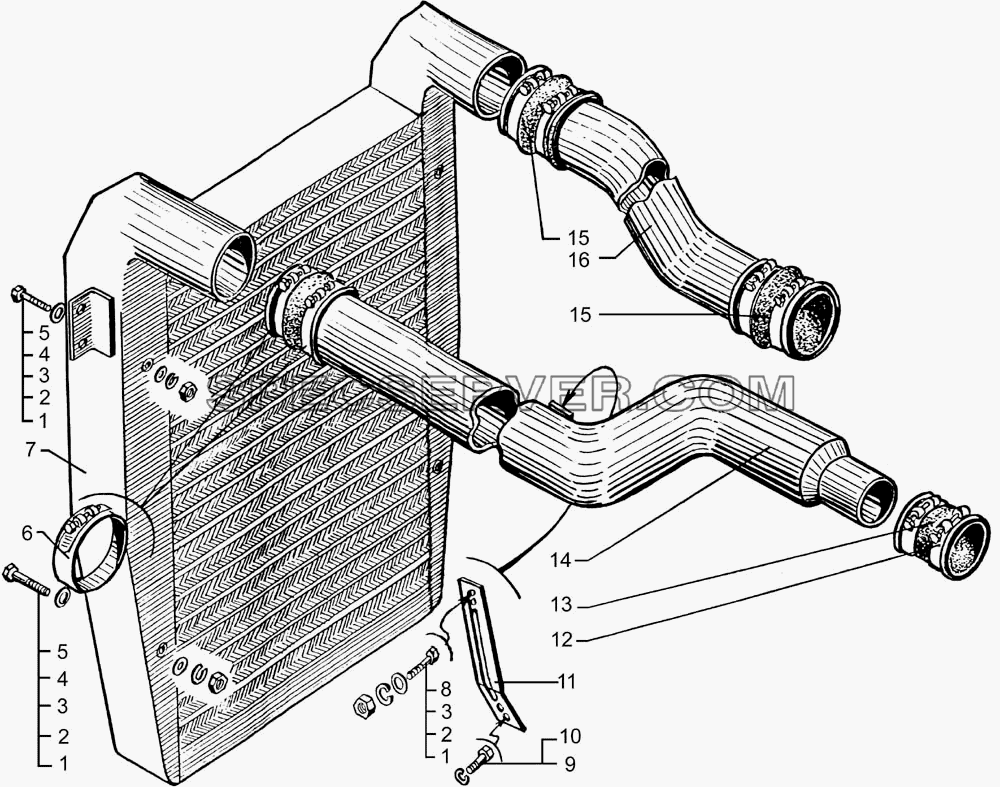

Охладитель наддувочного воздуха для КрАЗ-7133С4 (список запасных частей)

Охладитель наддувочного воздуха для КрАЗ-7133С4 (список запасных частей)

Охладитель наддувочного воздуха для КрАЗ-7133С4 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250510 Гайка М8х1,25
2 252135 Шайба 8,65Г.029
3 252005 Шайба 8,4
4 252039 Шайба 10
5 65055-1323234 Стяжка
6 65055-1325071 Хомут
7 65055-1323010 Охладитель наддувочного воздуха
8 201458 Болт М8х1,25х25
9 252136 Шайба 10,2
10 201497 Болт М10х25
11 65055-1323224 Кронштейн
12 65055-1325015 Хомут
13 65055-1323221 Патрубок
14 65055-1323204 Труба от турбокомпрессора к охладителю
15 65055-1323220 Патрубок
16 65055-1323216 Труба от охладителя к двигателю
