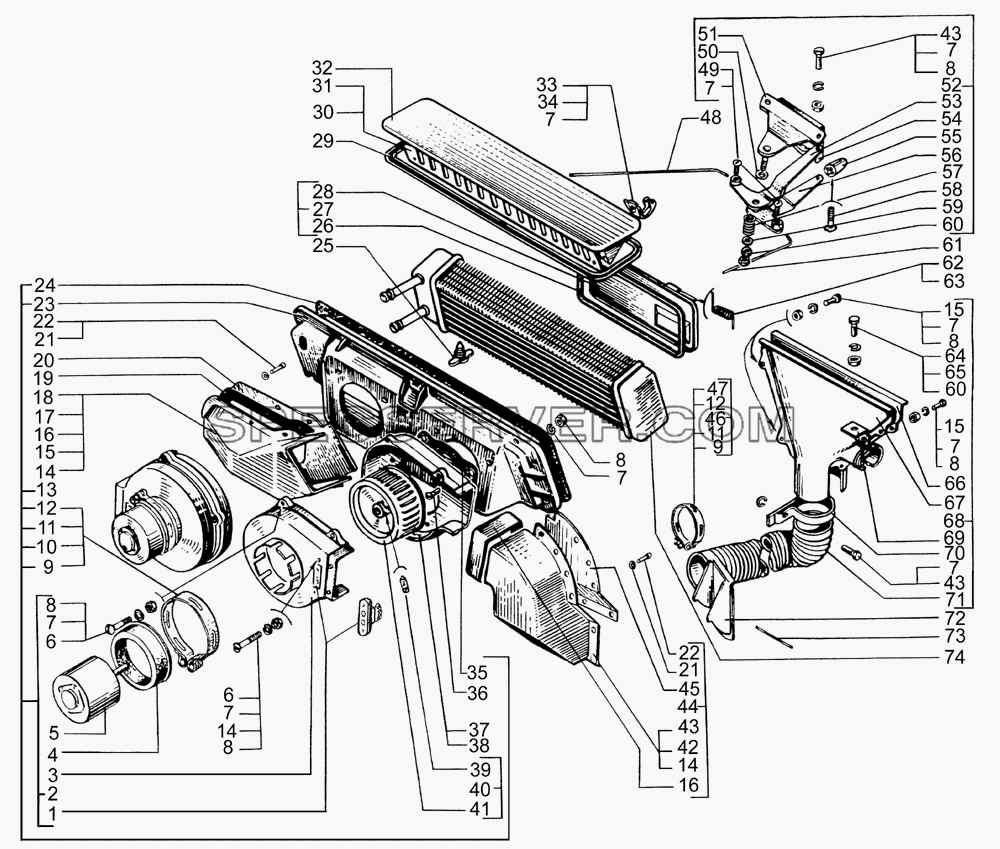

| 1 |
|
СЭ300-8102100 |
Сопротивление дополнительное |
| 2 |
|
6505-8102020 |
Вентилятор с крышкой кожуха в сборе |
| 3 |
|
250-8102022-40 |
Крышка кожуха вентилятора |
| 4 |
|
6505-8102232-10 |
Прокладка электродвигателя вентилятора |
| 5 |
|
МЭ250-3730000У-ХЛ |
Электродвигатель |
| 6 |
|
220109-П29 |
Винт М6х1х25 |
| 7 |
|
252134 |
Шайба 6Т |
| 8 |
|
250508 |
Гайка М6-6Н |
| 9 |
|
349005 |
Винт М5х48 |
| 10 |
|
250-8102021 |
Хомут |
| 11 |
|
214Б-1303033-Б |
Сухарь хомута упорный |
| 12 |
|
214Б-1303032-Б |
Сухарь хомута |
| 13 |
|
250-8101096-40 |
Кожух радиатора отопителя с вентилятором в сборе |
| 14 |
|
252004 |
Шайба 6,4 |
| 15 |
|
201420-П29 |
Болт М6х1х20 |
| 16 |
|
6505-8102185 |
Уплотнитель патрубка |
| 17 |
|
6505-8102180 |
Патрубок правый |
| 18 |
|
6505-8102178 |
Патрубок правый в сборе |
| 19 |
|
6505-8102184 |
Прокладка патрубка |
| 20 |
|
6505-8102182 |
Основание патрубка |
| 21 |
|
252002 |
Шайба 4 |
| 22 |
|
255039 |
Заклепка 3,5х8 |
| 23 |
|
250-8101100-11 |
Кожух радиатора |
| 24 |
|
250-8101106-11 |
Прокладка кожуха |
| 25 |
|
250-8101166 |
Пробка запорная воздушного клапана |
| 26 |
|
250-5304142 |
Уплотнитель крышки |
| 27 |
|
250-5304140 |
Крышка короба вентиляции с уплотнителем в сборе |
| 28 |
|
250-5304144 |
Крышка короба |
| 29 |
|
250-5304034-30 |
Уплотнитель крышки люка |
| 30 |
|
240836-П18+П29 |
Винт М5х12 |
| 31 |
|
250-5304022-10 |
Сетка люка |
| 32 |
|
250-5304010 |
Крышка люка вентиляции передка |
| 33 |
|
250-5304152 |
Петля крышки короба |
| 34 |
|
201416-П29 |
Болт М6х1х12 |
| 35 |
|
250-8102029-10 |
Прокладка кожуха вентилятора |
| 36 |
|
220105-П29 |
Винт М6х1х16 |
| 37 |
|
250-8102024-30 |
Кожух вентилятора обогрева ветрового стекла, часть задняя |
| 38 |
|
250-8102024-40 |
Кожух вентилятора обогрева ветрового стекла |
| 39 |
|
242471-П29 |
Винт М5х0,8х12 |
| 40 |
|
250-8102030 |
Ротор вентилятора со втулкой в сборе |
| 41 |
|
250-8102036 |
Втулка ротора |
| 42 |
|
6505-8102132 |
Патрубок левый в сборе |
| 43 |
|
201418-П29 |
Болт М6х1х16 |
| 44 |
|
6505-8102130 |
Патрубок левый в сборе |
| 45 |
|
6505-8102131 |
Основание патрубка |
| 46 |
|
256-1015545-А |
Хомут в сборе |
| 47 |
|
256-1015546-Б |
Лента хомута |
| 48 |
|
250-5304044 |
Тяга привода правая |
| 49 |
|
220103-П29 |
Винт М6х1х12 |
| 50 |
|
250-5304078 |
Прокладка рычагов |
| 51 |
|
250-5304070 |
Кронштейн привода |
| 52 |
|
250-5304030-10 |
Привод вентиляции передка в сборе |
| 53 |
|
250-5304082-10 |
Рычаг привода верхний |
| 54 |
|
250-5304040 |
Облицовка привода |
| 55 |
|
250-5304038-10 |
Ручка привода |
| 56 |
|
250-5304086-10 |
Рычаг привода нижний |
| 57 |
|
212А-5304052-01 |
Пружина рычага |
| 58 |
|
222964-П29 |
Винт М3х0,5х10 |
| 59 |
|
252005 |
Шайба 8,4 |
| 60 |
|
250510 |
Гайка М8х1,25 |
| 61 |
|
250-5304045 |
Тяга привода левая |
| 62 |
|
250-5304160 |
Пружина крышки короба вентиляции правая |
| 63 |
|
250-5304161 |
Пружина крышки короба вентиляции левая |
| 64 |
|
201452-П29 |
Болт М8х12 |
| 65 |
|
252135 |
Шайба 8,65Г.029 |
| 66 |
|
250-8102032-10 |
Раструб правый |
| 67 |
|
250-8102033-10 |
Раструб левый |
| 68 |
|
6505-8102019 |
Раструб в сборе |
| 69 |
|
6505-8102105 |
Кронштейн крепления раструба |
| 70 |
|
6505-8102098 |
Скоба крепления раструба |
| 71 |
|
250-8102056 |
Шланг обдува ветрового стекла |
| 72 |
|
250-8102150 |
Заслонка коллектора |
| 73 |
|
250-8102154-01 |
Пружина заслонки |
| 74 |
|
250-8101058-01 |
Радиатор отопителя с прокладками |
