КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЕЙ КАМАЗ


Контрольно-измерительные приборы обеспечивают контроль за работой систем автомобиля и двигателя, включают в себя указатели и датчики. Все указатели установлены на щитке приборов в кабине водителя. Датчики установлены на агрегатах шасси и двигателя.


Техническая характеристика



Указатель спидометра........ 12.3802, магнитоиндукционный,

с электрическим приводом

Указатель тахометра..................251.3813, электронный

Датчик спидометра........... МЭ 307 или 20.3843, гермети-зированный, магнитоэлектрический, генерирующий ток переменной частоты

Амперметр......................... АП 170, магнитоэлектрический

Указатель давления в системе смазывания двигателя........ УК 170-03, магнитоэлектриче-ский, логометрического типа с контрольной лампой падения давления

Датчик указателя давления масла........................ ММ 370, мембранного типа с ре-остатом

Указатель уровня топлива.. УБ 170-01, магнитоэлектриче-ский, логометрического типа с контрольной лампой резерва топлива

Датчик указателя уровня топлива............................ БМ 158-Б, рычажного типа с ре-остатом и сигнальным устройством контрольной лампы расхода топлива

Указатель температуры охлаждающей жидкости...... УК 17-01, магнитоэлектричес-кий, логометрического типа с контрольной лампой перегрева

Датчик указателя температуры.................................. ТМ 100-А, с терморезистором







Электрический спидометр состоит из преобразователя (датчика), который обеспечивает подачу сигналов на приемник; приемника (трехфазного синхронного двигателя с возбуждением от постоянных магнитов) и магнитоиндуктивного механизма спидометра со счетным устройством.

Приемник конструктивно объединен с магнитоиндуктивным механизмом в один прибор-указатель спидометра. Конструкция спидометра показана на рис. 350. Принципиальные схемы спидометра и тахометра показаны на рис. 351, 352.

Техническое обслуживание

При ежедневном техническом обслуживании перед выездом из парка проверьте работоспособность спидометра и тахометра по показаниям стрелки указателя и счетчика пройденного пути.

При сервисе 2 проверьте состояние и надежность датчиков включения блокировки мостов и стоп-сигнала.








Ремонт


Для контрольной проверки спидометра и тахометра

необходимо иметь установку, с помощью которой можно получать различные фиксированные значения частоты вращения на валах изделий, проверяемого и контрольного.

При проверке датчиков контрольный приемник спидометра подключайте поочередно с проверяемым и контрольным датчиком. Методом сравнения двух полученных показаний оцените погрешность проверяемого прибора.

При проверке приемника спидометра необходимо иметь контрольный датчик. Проверку проводите также методом сравнения.

Питание к проверяемым и контрольным изделиям подключите от источника питания в соответствии со схемой подключения на автомобиле.

Наиболее простой установкой, на которой можно производить подобную проверку, является КТУ1.

При проверке технического состояния амперметра оцените точность его показаний сравнением с показаниями контрольного амперметра, который вместе с реостатом для регулирования силы тока включите в цепь последовательно с проверяемым прибором. Проведите проверку при прямом и обратном направлениях тока при значениях тока 10, 20 и 30 А.

Допустимая погрешность амперметра 7% от суммы конечных значений шкалы при температуре окружающего воздуха (20±5)°С.

Указатели давления в системе смазывания двигателя проверяйте совместно с датчиком сравнением с показаниями контрольного манометра, устанавливая их в резервуар с регулируемым давлением и подключая питание аналогично схеме включения на автомобиле.

Допустимая погрешность указателя ±7%; от верхнего предела измерений в диапазоне рабочих давлений 0... 686,5 кПа (0... 7 кгс/см2) и ±10% — в диапазоне давлений свыше 686,5 кПа (7 кгс/см2) (при температуре окружающего воздуха (20±5)°С.

При проверке указателя с помощью реостата показания должны соответствовать данным табл. 56.



Проверку указателя и датчика уровня топлива на точность показаний наиболее просто можно провести, постепенно заполняя бак топливом при помощи мерного сосуда и сравнивая показания прибора с действительным количеством топлива в баке. Допустимая погрешность указателя совместно с датчиком 7% от вместимости бака при температуре окружающего воздуха (20±5)°С. Если погрешность
превышает допустимую, определите, какой из приборов неисправен, заменяя датчик или указатель. Если погрешность измерения превышает допустимую и направлена в одну и ту же сторону на всех проверяемых уровнях, отрегулируйте, по возможности, датчик, подгибая рычаг поплавка.

Для проверки точности показаний указателя с реостатом, включаемым в цепь последовательно, вместо датчика пользуйтесь величинами сопротивлений, указанными в табл. 57.

Проверку указателя и датчика температуры охлаждающей жидкости проводите сравнением с показаниями ртутного термометра. Датчик вместе с термометром поместите в резервуар с водой, температуру которой постепенно увеличивайте. Подсоедините указатель к датчику в соответствии со схемой подключения, корпус датчика соедините с минусовым выводом батареи. Оцените точность показаний проверяемого прибора.

Величины сопротивлений реостата, включенного в цепь вместо датчика, должны соответствовать значениям, указанным в табл. 58, при определенных показаниях указателя. Допустимая погрешность показаний: ±8°С при температуре воды 40°С и ±5°С при температуре воды 80... 100°С.

Проверка контрольно-измерительных приборов проводится также на контрольной установке типа Э204 и аналогичных.

Для проверки обрыва в цепи “указатель — датчик” отсоедините провод от датчика и подключите его последовательно с лампочкой мощностью 2 Вт на “массу” автомобиля. Если провод оборван, то положение стрелки не изменится, а лампочка не горит. Если же провод не оборван, то стрелка указателя отклонится, а лампочка загорится.

Для проверки замыкания на массу провода, соединяющего датчик и указатель, отсоедините провод от датчи-

ка при включенном питании, и если стрелка не изменяет своего положения, то провод замкнут на массу, в противном случае отсоедините провод от зажима Д указателя, тогда в этом случае стрелка отклонится.









Таблица 58 Данные для проверки указателя температуры охлаждающей жидкости

Отметки шкалы

Сопротивление,

40

360... 560

80

134... 150

100

83... 92

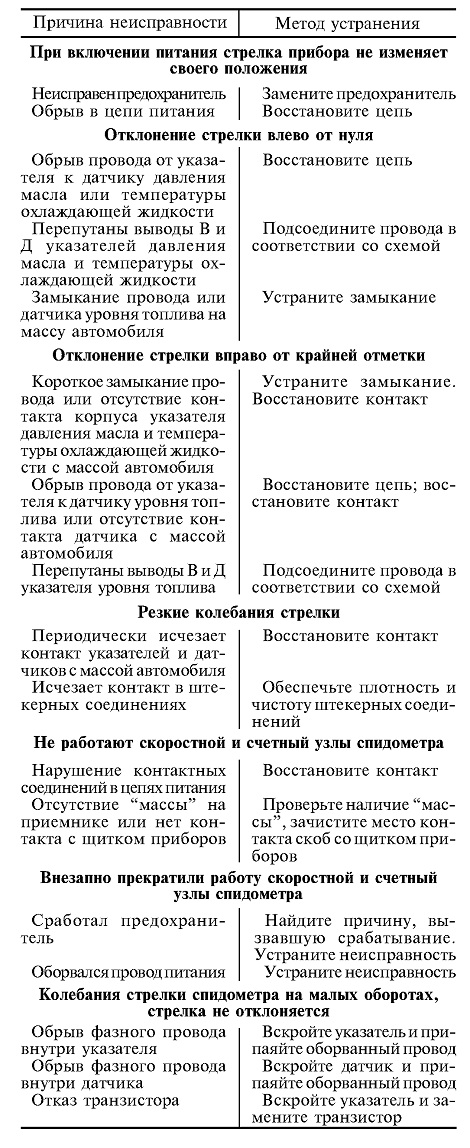

Таблица 59

Возможные неисправности контрольно-измерительных приборов и способы их устранения
