УСТАНОВКА СИЛОВОГО АГРЕГАТА НА АВТОМОБИЛЬ КАМАЗ
• при помощи подъемно-транспортного приспособления снимите силовой
агрегат с подставки п установите его на автомобиль;
• совместите отверстия задних опор двигателя с отверстиями кронштейнов
задних опор, вставьте болты М20 и закрепите опоры;
• вверните болты М12 в отверстия передних опор двигателя и затяните их:
• установите крыльчатку вентилятора и закрепите ее четырьмя болтами;
• подсоедините трубку, соединяющую расширительный бачок с радиатором;
• подсоедините верхний патрубок радиатора к двигателю шлангом;
• подсоедините шланг обогрева кабины к двигателю;
• подсоедините верхний рукав радиатора к водяной коробке, затяните хомут
крепления рукава;
• соедините шланг трубки расширительного бачка с патрубком на верхнем
бачке радиатора, затяните хомут;
• подсоедините подводящий патрубок к водяному насосу. закрепив его двумя
болтами;
• подсоедините толкатель управления подачей топлива;
• подсоедините маслопровод высокого и низкого давления к гидроусилителю
рулевого механизма. Долейте масло до уровня;
• подсоедините питающий и дренажные топливопроводы в соединении
шлангами;
• установите воздухопровод, соединяющий компрессор с
влагомаслоотделителем;
• подсоедините воздухопровод пневмоцилиндра
вспомогательной тормозной системы;
• установите воздухопроводы, подводящие воздух к редукционному клапану и
к сцеплению;
• установите воздушный фильтр;
• подсоедините выводы проводов и штекеры: датчиков температуры воды (2
шт.), датчиков давления масла (2 шт.), установите датчик давления масла,
датчик сигналов заднего хода спидометра, штифтовых свечей (2 шт.),
генератора, клапана ЭФУ;
• поднимите автомобиль с помощью подъемника;
• установите маслопровод, соединяющий масляный радиатор с картером
двигателя;
• залейте масло в картер двигателя;
• залейте охлаждающую жидкость в систему охлаждения;
• прокачайте топливную систему ручным подкачивающим насосом;
• опустите кабину, предварительно вставьте палец, в ограничитель наклона
кабины и зашплинтуйте замки;
поставьте буфер;
• опустите переднюю облицовочную панель;
• поставьте и закрепите прижимы крепления масляного радиатора
гидроусилителя рулевого управления;
• подсоедините к стартеру вывод «—», провод и вывод «+» к тяговому реле;
• подсоедините гидропровод ПГУ сцепления;
• вверните болты крепления кронштейна поддерживающей опоры к коробке
передач;
• подсоедините левый и правый приемные патрубки к турбокомпрессору, для
чего вверните гайки крепления фланцев приемных патрубков к
турбокомпрессору;
• подсоедините передний конец карданного вала промежуточного моста к
коробке передач, вставив в отверстия фланцев болты М16 и завернув гайки;
• опустите автомобиль с подъемника;
• прокачайте сцепление и долейте жидкость до уровня;
• подсоедините выводы аккумуляторных батарей;
• пустите двигатель, проверьте его работу и отсутствие подтекания
охлаждающей жидкости и масла.
Рис. 16. Продольный разрез двигателя КамАЗ-740.10:
1 - генератор; 2 - насос топливный низкого давления; 3 - насос
топливоподкачивающий ручной; 4 - насос топливный высокого давления; 5 -
муфта автоматическая опережения впрыскивания топлива; 6-полумуфта
ведущая привода топливного насоса высокого давления; 7-патрубок
соединительный впускных воздухопроводов; 8 - фильтр тонкой очистки
топлива; 9 - вал кулачковый; 10 -маховик; 11 - картер маховика;
12-пробка сливная; 13-картер двигателя; 14-вал коленчатый; 15 - насос
масляный; 16 - валик привода ведущей части гидромуфты; 17 - шкив привода
генератора; 18-крыльчатка вентилятора

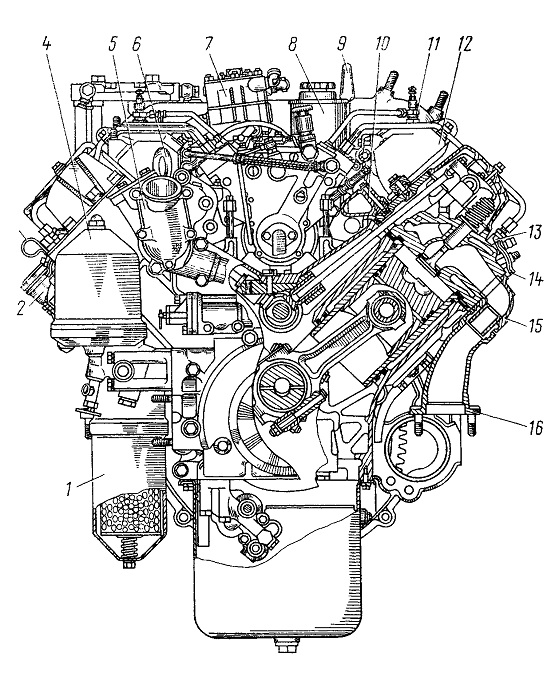

Рис. 17. Поперечный разрез двигателя КамАЗ-740.10:
1 - фильтр полнопоточный очистки масла; 2 - горловина маслозаливная; 3
-указатель уровня масла; 4 - фильтр центробежный масляный; 5 -коробка
термостатов; 6 - рым-болт передний; 7 - компрессор; 8 -насос
гидроусилителя рулевого управления; 9 - рым-болт задний; 10 - труба
водяная левая; 11 - свеча факельная; 12- воздухопровод впускной левый;
13 - форсунка; 14 - скоба крепления форсунки; 15 - патрубок выпускного
коллектора; 16 - коллектор выпускной

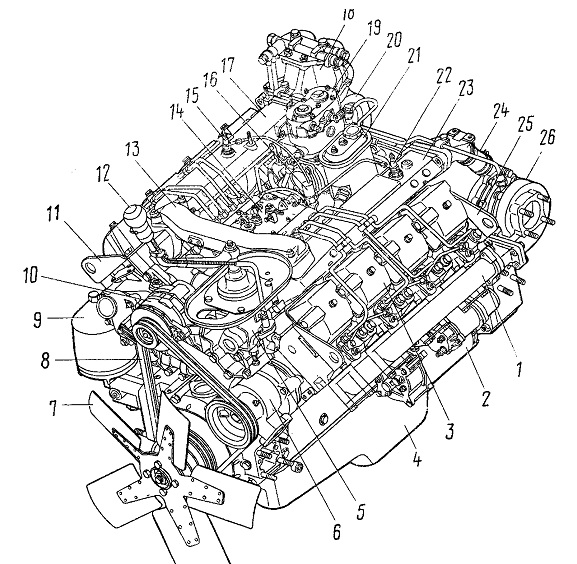

Рис. 18. Двигатель КамАЗ-7403.10 с турбонаддувом: 1
- коллектор выпускной; 2 - стартер; 3 - крышка головки цилиндра; 4 -
картер масляный; 5 -кронштейн рычага переключения передач; 6 - насос
водяной; 7 - крыльчатка вентилятора; 5 - ремни привода; 9 -фильтр
центробежный масляный; 10 -генератор; 11, 25 - кронштейны; 12-рычаг
переключения передач; 13 -патрубок объединительный; 14 - крышка
регулятора топливного насоса высокого давления; 15, 22 - свечи
факельные; 16 - клапан электромагнитный; 17, 23 - коллекторы впускные;
18 -фильтр тонкой очистки топлива; 19 -компрессор; 20, 26 -
турбокомпрессоры; 21 - бачок насоса гидроусилителя рулевого управления;
24 - патрубок
