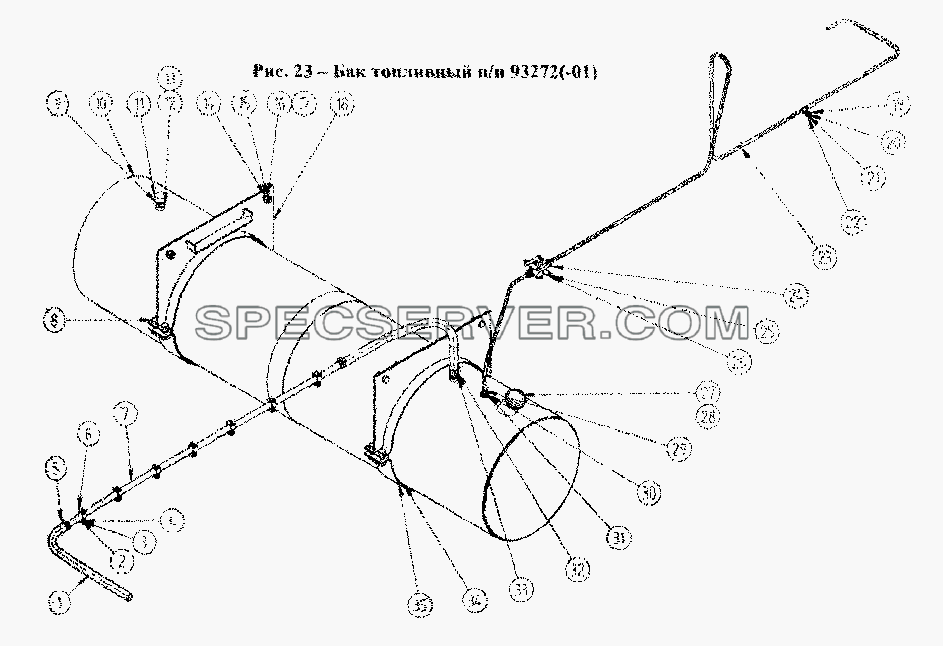

Запчасти: Бак топливный 93272-01 для СЗАПА-93271

Бак топливный 93272-01 для СЗАПА-93271 (список запасных частей)

Бак топливный 93272-01 для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9328.001104.018 Шланг №1
2 201456 Болт М8х20
3 1/61008/11 Гайка М8
4 1/05166/70 Шайба пружинная 8
5 35 Хомут
6 8551-8609175 Скоба
7 9328.001104.017 Топливопровод
8 1/58405/21 Болт М16х1,5х50
9 861021 Гайка М22х 1,5
10 9328.001101.005 Топливный бак
11 9328.001106.010-10 Клапан ограничительный
12 861025 Шайба
13 022-026-25-2-3 Кольцо
14 1/13905/21 Болт М16х1,5х40
15 251649 Гайка М16х1,5
16 1/05172/70 Шайба пружинная 16
17 1/05202/01 Шайба плоская 16х28
18 9328.001101.100-10 Кронштейн топливного бака правый
19 887-8609035 Скоба крепления трубопровода
20 1/05164/70 Шайба пружинная 6
21 1/58962/11 Гайка М6
22 201418 Болт М6х 16
23 9328.001105.020 Трубка провода воздуха №2
24 8357-3506432 Скоба
25 1/60446/21 Болт М8х70
26 100-3520010 Разобщительный кран
27 9328.001103.072-10 Пробка топливного бака
28 9328.001103.075 Прокладка пробки
29 9328.001105.010 Трубка подвода воздуха №1
30 1/02795/60 Прокладка 22х28х1
31 9328.001104.022-10 Штуцер перекачки топлива
32 9327.001104.019 Шланг №2
33 9328.001104.024-10 Штуцер
34 9328.001101.120 Прокладка топливного бака
35 9328.001101.101-10 Кронштейн топливного бака левый

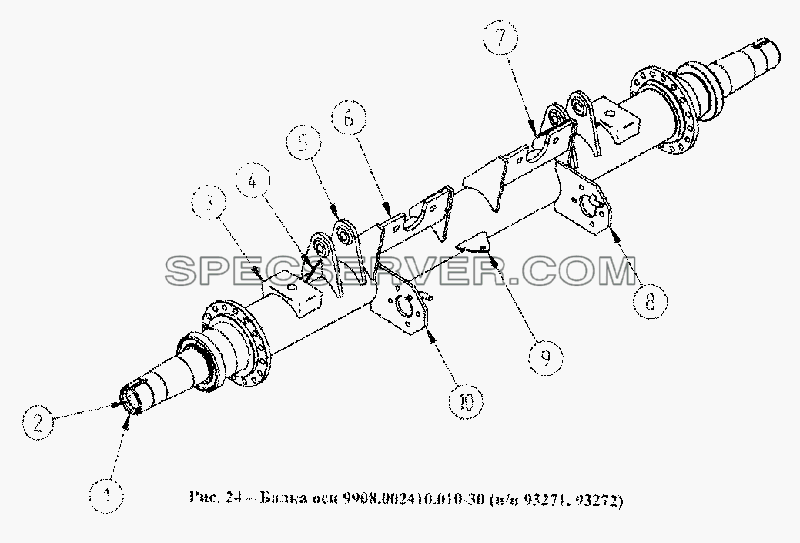

Запчасти: Балка оси 9908.002410.010-30 (93271,93272) для СЗАПА-93271

Балка оси 9908.002410.010-30 (93271,93272) для СЗАПА-93271 (список запасных частей)

Балка оси 9908.002410.010-30 (93271,93272) для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8357-2410014 Балка оси
2 8350-2410084 Заглушка балки оси
3 8543-2410024 Подушка рессоры
4 9908.002916.033 Ребро
5 9908.002916.030 Кронштейн стабилизатора
6 9908.003501.120 Кронштейн тормозной камеры
7 9908.002916.034 Пластина кронштейна
8 9908.003501.130-10 Кронштейн опоры разжимного кулака с упором правый
9 9908.003533.026 Кронштейн
10 9908.003501.131-10 Кронштейн опоры разжимного кулака с упором левый
Запчасти: Балка оси 9908.002410.010-20 (93271-01, 93272-01) для СЗАПА-93271

Балка оси 9908.002410.010-20 (93271-01, 93272-01) для СЗАПА-93271 (список запасных частей)

Балка оси 9908.002410.010-20 (93271-01, 93272-01) для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9908.002410.014 Балка оси
2 8350-2410084 Заглушка балки оси
3 8543-2410024 Подушка рессоры
4 9908.002916.033 Ребро
5 9908.002916.030 Кронштейн стабилизатора
6 9908.003501.120 Кронштейн тормозной камеры
8 9908.003501.130 Кронштейн опоры разжимного кулака с упором правый
9 9908.003533.026 Кронштейн
10 9908.003501.131 Кронштейн опоры разжимного кулака с упором левый

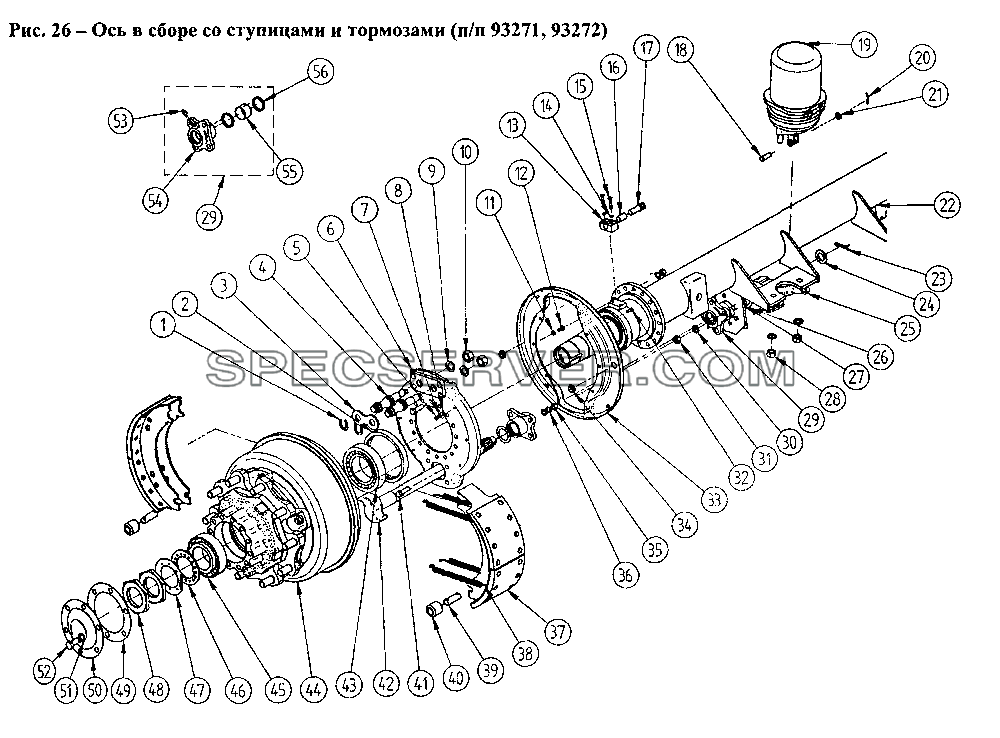

Запчасти: Ось в сборе со ступицами и тормозами (93271, 93272) для СЗАПА-93271

Ось в сборе со ступицами и тормозами (93271, 93272) для СЗАПА-93271 (список запасных частей)

Ось в сборе со ступицами и тормозами (93271, 93272) для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 8357-3700020 Скоба проводов
- 9908.002410.006-40 Ось задняя со ступицами и тормозами
1 5320-3501134 Чека осей колодок
2 894129-02 Манжета
3 5320-3501133 Накладка осей колодок
4 8350-3501132 Ось колодки тормоза
5 1/58962/11 Гайка М6
6 8352-3502012 Суппорт заднего тормоза
7 1/05164/70 Шайба пружинная 6
8 9328.002403.048 Прокладка крышки ступицы
9 1/05174/70 Шайба пружинная 20
10 250640 Гайка М20х1,5
11 1/05166/70 Шайба пружинная 8
12 1/60431/21 Болт М8х14
13 9908.003541.100 Втулка кронштейна датчика
14 1/05164/70 Шайба пружинная 6
15 1/09030/21 Болт М6х35
16 899760510.0 Втулка датчика
17 441032579.0 Датчик
18 260088 Палец 12х38
19 100-3519200 Камера тормозная с пружинным энергоаккумулятором тип 24/24
20 1/07969/01 Шплинт разводной 4х25
21 1/05200/01 Шайба плоская 12х22
22 9908.002410.010-30 Балка задней оси
23 1/07983/01 Шплинт разводной 6х40
24 8352-3501118 Шайба разжимного кулака
25 9328.003502.136-10 Рычаг регулировочный правый
25 9328.003502.137-10 Рычаг регулировочный левый
26 120-3501116 Шайба регулировочная разжимного кулака
27 1/12559/21 Болт М14х1,5х40
28 1/21641/11 Гайка М16х1,5
29 9908.003502.128-10 Опора разжимного кулака в сборе
30 1/05171/70 Шайба пружинная 14
31 1/21640/11 Гайка М14х1,5
32 1/09024/21 Болт М6х20
33 8357-3502030 Щиток тормоза
34 8141-3724017 Изолятор провода
35 1/61015/11 Гайка М12х1,25
36 1/05170/70 Шайба пружинная 12
37 53212-3501090 Колодка тормоза с накладками
37 8352-3501090-10 Колодка тормоза с накладками
38 5320-3501035 Пружина
39 5320-3501107 Ось ролика колодки тормоза
40 8352-3501109 Ролик колодки тормоза
41 1/55406/21 Болт М12х1,25х40
42 9370-350211 Кулак разжимного заднего тормоза левый
42 9370-3502110 Кулак разжимного заднего тормоза правый
43 864733 Подшипник 7517а
44 8357-3104010-10 Ступица с тормозным барабаном
45 853957 Подшипник 7815
46 55111-3104079 Шайба замковая
47 5511-3104085 Шайба отгибная
48 8352-3104077-10 Гайка подшипника
49 8350-2403048 Прокладка крышки ступицы
50 8352-3104016 Крышка ступицы
51 1/05172/70 Шайба пружинная 16
52 1/13762/21 Болт М16х35
53 1,3Ц6 Масленка
54 9908.003502.129 Опора разжимного кулака
55 8352-3501126-10 Втулка
56 5320-3501117 Кольцо уплотнительное

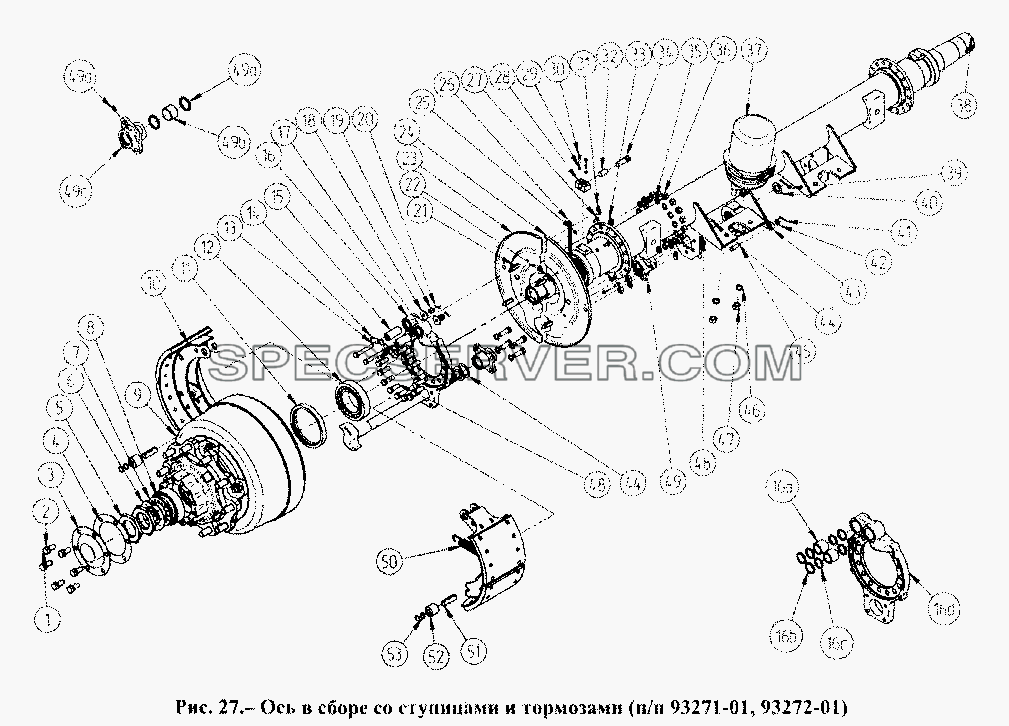

Ось в сборе со ступицами и тормозами (93271-01, 93272-01) для СЗАПА-93271 (список запасных частей)

Ось в сборе со ступицами и тормозами (93271-01, 93272-01) для СЗАПА-93271 (список запасных частей)

Ось в сборе со ступицами и тормозами (93271-01, 93272-01) для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 020-024-25 Кольцо уплотнительное
- 028-036-46-2-3 Кольцо уплотнительное
- 1,3Ц6 Масленка
- 1/05164/70 Шайба пружинная 6
- 1/05166/70 Шайба пружинная 8
- 1/05171/70 Шайба пружинная 14
- 1/05172/70 Шайба пружинная 16
- 1/05172/70 Шайба пружинная 16
- 1/05200/01 Шайба плоская 12х22
- 1/07346/01 Шплинт разводной 3х30
- 1/07969/01 Шплинт разводной 4х25
- 1/07983/01 Шплинт разводной 6х40
- 1/09030/21 Болт М6х35
- 1/12559/21 Болт М14х1,5х40
- 1/13762/21 Болт М16х35
- 1/21640/11 Гайка М14х1,5
- 1/21641/11 Гайка М16х1,5
- 1/60429/21 Болт М8х10
- 1/61015/11 Гайка М12х1,25
- 120-3501116 Шайба регулировочная разжимного кулака
- 260088 Палец 12х38
- 441032579.0 Датчик
- 5320-3501117 Кольцо уплотнительное
- 5320-3724676 Хомут крепления проводов
- 53212-3501031 Заглушка
- 5511-3104085 Шайба отгибная
- 55111-3104079 Шайба замковая
- 6520-3501035 Пружина
- 661-3519200 Камера тормозная с пружинным энергоаккумулятором тип 24/24
- 8141-3724017 Изолятор провода
- 8350-2403048 Прокладка крышки ступицы
- 8352-3104016 Крышка ступицы
- 8352-3104077-10 Гайка подшипника
- 8352-3501118 Шайба разжимного кулака
- 8352-3501126-10 Втулка
- 853957 Подшипник 7815
- 864733 Подшипник 7517а
- 894129-02 Манжета
- 899760510.0 Втулка датчика
- 93271.002410.006 Ось задняя со ступицами и тормозами
- 9328.003502.136-10 Рычаг регулировочный правый
- 9328.003502.137-10 Рычаг регулировочный левый
- 9370-350211 Кулак разжимного заднего тормоза левый
- 9370-3502110 Кулак разжимного заднего тормоза правый
- 9908.002410.010-20 Балка оси
- 9908.003.501.118 Втулка
- 9908.003501.029 Щиток верхний левый
- 9908.003501.030 Щиток верхний правый
- 9908.003501.034 Уплотнитель щитка
- 9908.003501.035-10 Пружина
- 9908.003501.090-10 Колодка тормоза с накладками
- 9908.003501.107 Ось ролика колодки тормоза
- 9908.003501.109 Ролик колодки тормоза
- 9908.003501.132 Ось колодки тормоза
- 9908.003501.133 Фиксатор колодки
- 9908.003501.134 Шайба
- 9908.003501.135 Шайба оси колодки
- 9908.003501.136 Болт оси колодки
- 9908.003502.010-10 Суппорт тормоза в сборе
- 9908.003502.014-10 Суппорт
- 9908.003502.015 Шпилька крепления щитка
- 9908.003502.128-10 Опора разжимного кулака в сборе
- 9908.003502.129 Опора разжимного кулака
- 9908.003541.100 Втулка кронштейна датчика
- 9915.003104016 Ступица с тормозным барабаном
