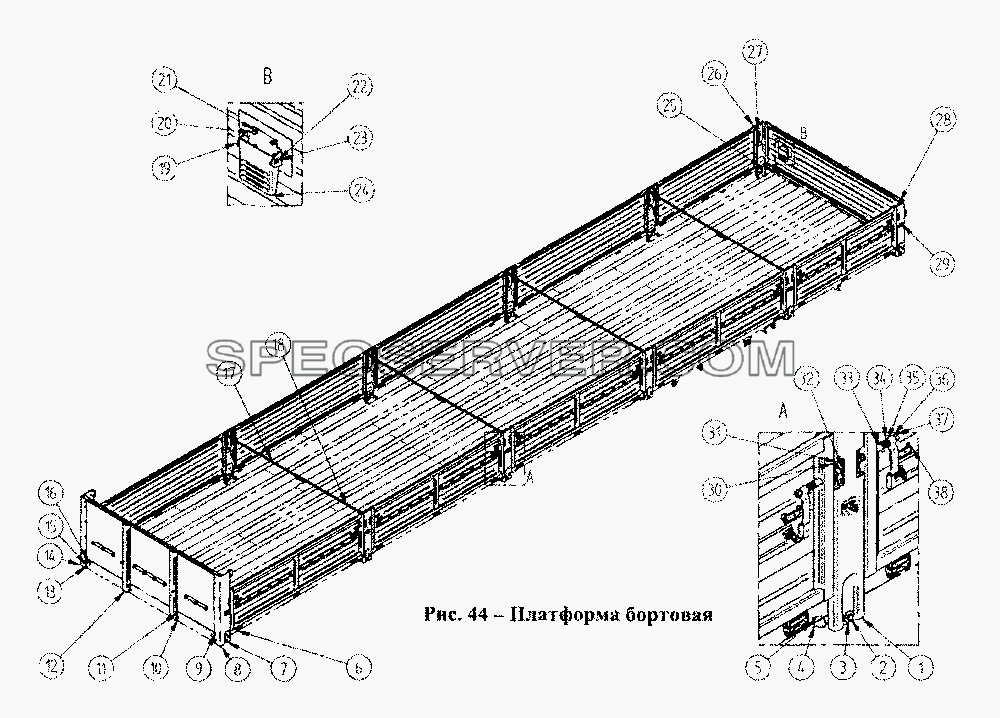

Запчасти: Платформа бортовая для СЗАПА-93271

Платформа бортовая для СЗАПА-93271 (список запасных частей)

Платформа бортовая для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8357-8502056 Стойка средняя
2 1/55404/21 Болт М12х1,25х30
3 8357-8505026 Шайба
4 5320-5001106 Буфер ограничительный
5 1/61008/11 Гайка М8
6 8305-8502010-70 Борт боковой
6 9340.008502.010 Борт боковой
7 1/55410/21 Болт М12х1,25х60
8 9327.008502.041-80 Стойка передняя низкая
9 1/60436/21 Болт М8х25
10 1/05200/01 Шайба плоская 12х22
11 1/05170/70 Шайба пружинная 12
12 9327.008504.012-11 Борт передний
13 1/26386/01 Шайба плоская 10х18
14 9327.008502.040-80 Стойка передняя низкая
15 1/21647/11 Гайка М10х1,25
16 1/61015/11 Гайка М12х1,25
17 8350-8502076 Цепь стойки бокового борта
18 8352-8502062 Цепь стойки бокового борта с запором
19 5325-8503042 Кронштейн подножки
20 1/60432/21 Болт М8х16
21 1/05166/77 Шайба пружинная 8
22 5325-8503043 Ось подножки
23 1/10880/76 Шайба стопорная
24 5325-8503041 Подножка
25 1/55408/21 Болт М12х1,25х50
26 8305-8502010-70 Борт боковой
26 8357-8502010 Борт боковой
27 8357-8502050 Стойка задняя правая
28 8357-8503010-10 Борт задний
29 8357-8502051 Стойка задняя левая
30 1/05168/73 Шайба пружинная 10
31 1/59707/21 Болт М10х1,25х25
32 8357-8505010-01 Кронштейн упора
33 8357-8505018 Шайба
34 8357-8505004-10 Пружина
35 8357-8505020-40 Вал рукояти запора
36 8357-8505030-40 Рукоятка
37 1/21640/11 Гайка М14х1,5
38 9328.008505.037 Стопор
Запчасти: Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-93271

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-93271 (список запасных частей)

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8352-8502062 Цепь стойки бокового борта с запором
2 93282.008502.054-10 Стойка средняя
3 8305-8502010-50 Борт боковой (высокий)
3 9340.008502.010 Борт боковой
4 93282.008502.051-10 Стойка передняя левая
5 1/55410/21 Болт М12х1,25х60
6 1/60436/21 Болт М8х25
7 1/61015/11 Гайка М12х1,25
8 1/05170/70 Шайба пружинная 12
9 1/05200/01 Шайба плоская 12х22
10 1/21647/11 Гайка М10х1,25
11 1/26386/01 Шайба плоская 10х18
12 1/59707/21 Болт М10х1,25х25
13 1/05168/70 Шайба пружинная 10
14 9327.008504.010-81 Стенка передняя
15 9328.008504.062 Заглушка
16 93282.008502.050-10 Стойка передняя правая
17 93282.008508.200-10 Поперечина передняя
18 8350-8502076 Цепь стойки бокового борта
19 9328.008508.224 Фиксатор дуги
20 93282.008508.112-10 Поперечина средняя
21 93282.008508.116-10 Распорка стоек правая
21 93282.008508.116-20 Распорка стоек правая
22 1/07346/01 Шплинт разводной 3х30
23 252006 Шайба 10
24 9328.006307.010 Палец
25 9327.006300.003-70 Створка двери правая
26 93866-6305060 Стопор кулачковый
27 9327.006300.007-70 Створка двери левая
28 93282.008508.117-10 Распорка стоек левая
28 93282.008508.117-20 Распорка стоек левая
29 93282.008502.450-10 Стойка задняя правая
30 9328.008508.243 Гнездо распорки дуг
31 93271.008508.403 Распорка поперечин задняя
31 93282.008508.403 Распорка поперечин передняя
32 93282.008508.111-10 Поперечина задняя с козырьком
33 9327.008508.227 Доска №2 каркаса тента
33 9327.008508.229 Доска каркаса тента
34 93282.008502.451-10 Стойка задняя левая
35 1/55408/21 Болт М12х1,25х50
36 1/21640/11 Гайка М14х1,5
37 8357-8505030-40 Рукоятка
38 8357-8505004-10 Пружина
39 8357-8505018 Шайба
40 8305-8502010-50 Борт боковой (высокий)
40 8357-8502010 Борт боковой
41 8357-8505010-01 Кронштейн упора
42 1/59707/21 Болт М10х1,25х25
43 1/05168/70 Шайба пружинная 10
44 8357-8505020-40 Вал рукояти запора
45 1/05166/70 Шайба пружинная 8
46 1/61008/11 Гайка М8
47 5320-5001106 Буфер ограничительный
48 8357-8505026 Шайба
49 1/55404/21 Болт М12х1,25х30
50 9328.008505.037 Стопор
51 9327.008508.225 Доска №1 каркаса тента
51 9327.008508.229 Доска каркаса тента
52 93271.008508.404 Распорка поперечин средняя
52 93282.008508.403 Распорка поперечин передняя

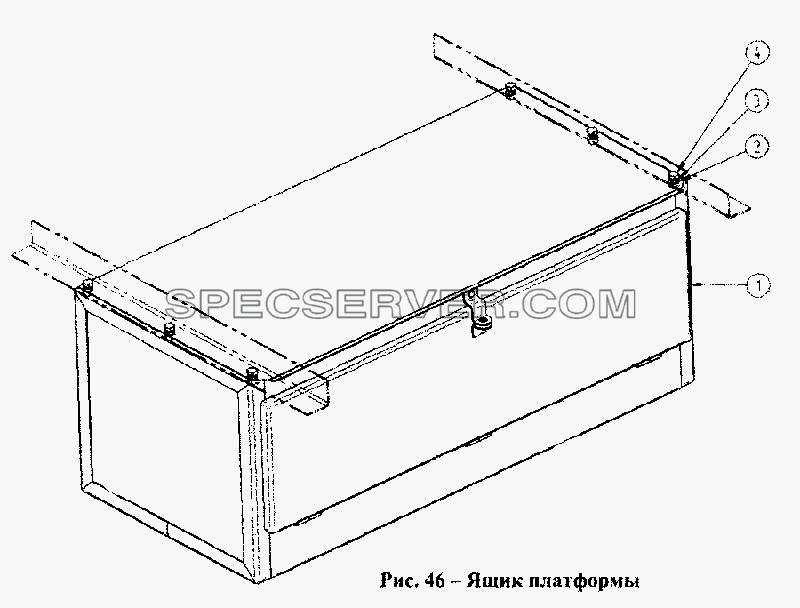

Ящик платформы для СЗАПА-93271 (список запасных частей)

Ящик платформы для СЗАПА-93271 (список запасных частей)

Ящик платформы для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9327.008507.010 Ящик платформы
2 1/05168/73 Шайба пружинная 10
3 1/21647/11 Гайка М10х1,25
4 1/59705/21 Болт М10х1,25х25

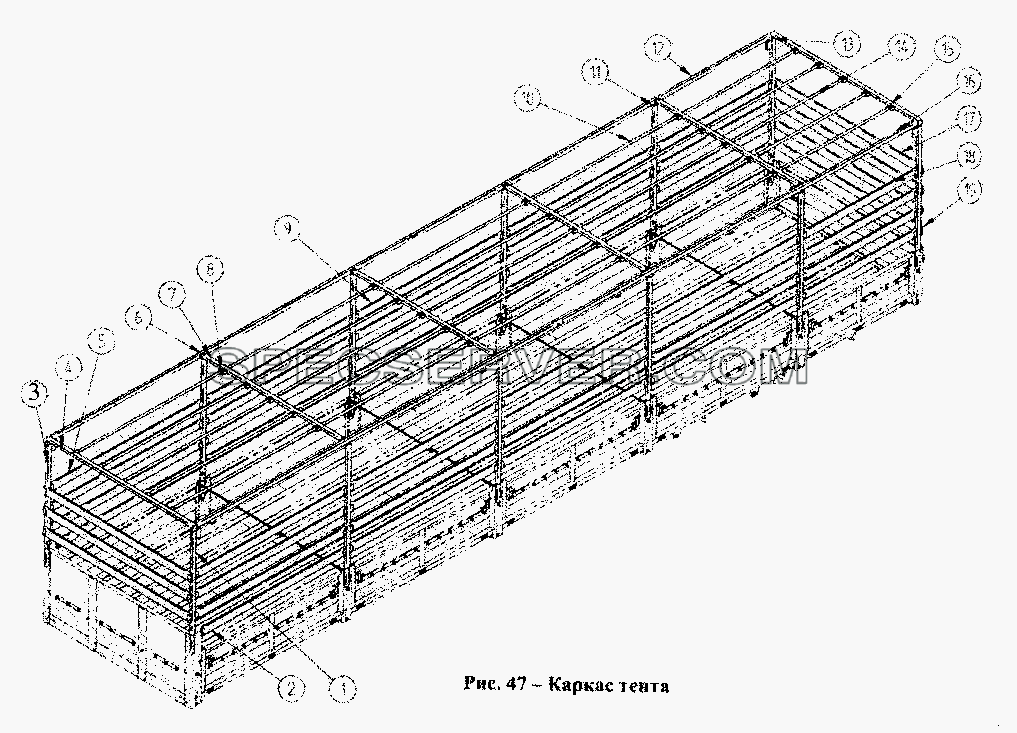

Каркас тента для СЗАПА-93271 (список запасных частей)

Каркас тента для СЗАПА-93271 (список запасных частей)

Каркас тента для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9327.008508.126-71 Стойка передняя каркаса тента
2 9327.008508.225 Доска №1 каркаса тента
2 9327.008508.229 Доска каркаса тента
3 9327.008508.127-71 Стойка передняя каркаса тента
4 93272.008508.200 Поперечина передняя
5 8305-8508229 Доска каркаса тента №2
5 9327.008508.229 Доска каркаса тента
6 9328.008508.224 Фиксатор дуги
7 93282.008508.112-10 Поперечина средняя
8 9328.008508.243 Гнездо распорки дуг
9 8305-8508227 Доска каркаса тента №1
9 8357-8508225 Доска каркаса тента передняя
10 93271.008508.404 Распорка поперечин средняя
10 93282.008508.403 Распорка поперечин передняя
11 9327.008508.160-71 Стойка средняя каркаса тента
12 9327.008508.116 Распорка стоек правая
12 93272.008508.116 Распорка стоек правая
13 9327.008508.120-71 Стойка крайняя каркаса тента
14 9327.008508.403 Распорка поперечин передняя
14 93272.008508.403 Распорка поперечин задняя
15 93272.008508.111 Поперечина задняя
16 9327.008508.117 Распорка стоек левая
16 93272.008508.117 Распорка стоек левая
17 9327.008508.235 Доска каркаса тента передняя
18 8305-8508227 Доска каркаса тента №1
18 8357-8508227 Доска №1 каркаса тента
19 9327.008508.121-71 Стойка крайняя каркаса тента

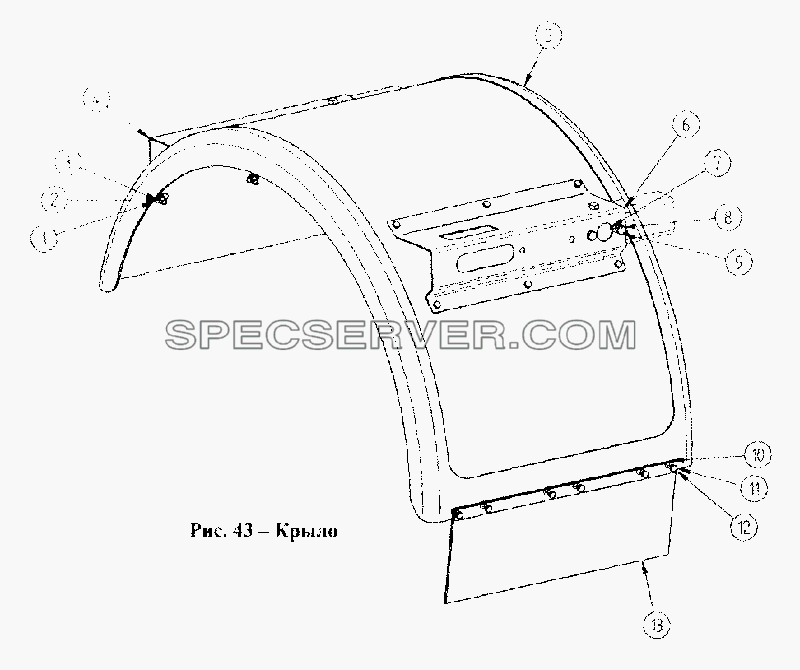

Крыло для СЗАПА-93271 (список запасных частей)

Крыло для СЗАПА-93271 (список запасных частей)

Крыло для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1/26462/01 Шайба плоская 8х35
2 1/05166/73 Шайба пружинная 8
3 1/61008/11 Гайка М8
4 8357-8403313 Кронштейн крыла правый
5 8357-8403266-02 Крыло (заготовка К650)
6 8357-8403314 Кронштейн крыла левый
7 1/61015/11 Гайка М12х1,25
8 1/05170/70 Шайба пружинная 12
9 1/55404/21 Болт М12х1,25х30
10 1/05196/01 Шайба плоская 8х17
11 1/60436/21 Болт М8х25
12 8357-8403282 Накладка крыла
13 8357-8403288 Фартук крыла

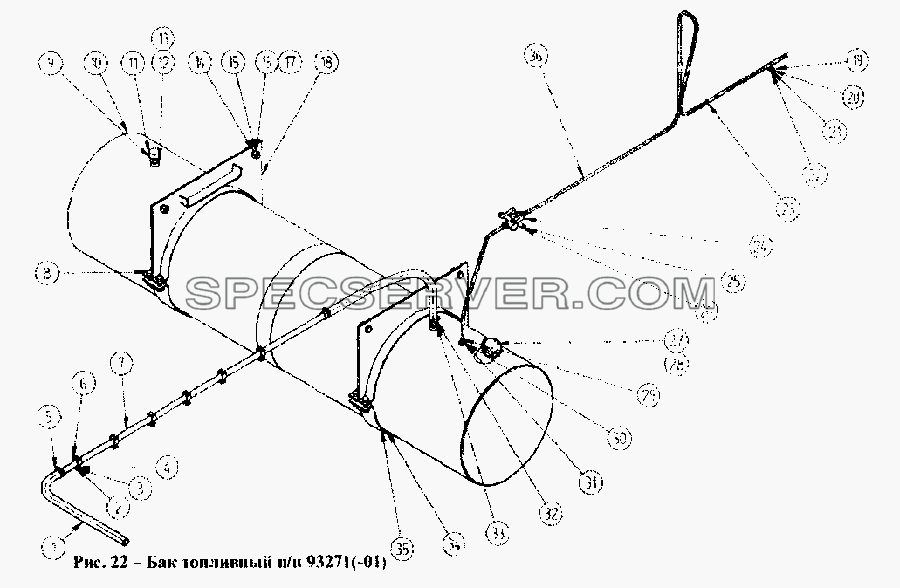

Бак топливный 93271-01 для СЗАПА-93271 (список запасных частей)

Бак топливный 93271-01 для СЗАПА-93271 (список запасных частей)

Бак топливный 93271-01 для СЗАПА-93271 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9328.001104.018 Шланг №1
2 201456 Болт М8х20
3 1/61008/11 Гайка М8
4 1/05166/70 Шайба пружинная 8
5 35 Хомут
6 8551-8609175 Скоба
7 9328.001104.017 Топливопровод
8 1/58405/21 Болт М16х1,5х50
9 861021 Гайка М22х 1,5
10 9328.001101.005 Топливный бак
11 9328.001106.010-10 Клапан ограничительный
12 861024 Шайба
13 022-026-25-2-3 Кольцо
14 1/13905/21 Болт М16х1,5х40
15 251649 Гайка М16х1,5
16 1/05172/70 Шайба пружинная 16
17 1/05202/01 Шайба плоская 16х28
18 9328.001101.100-10 Кронштейн топливного бака правый
19 887-8609035 Скоба крепления трубопровода
20 1/05164/70 Шайба пружинная 6
21 1/58962/11 Гайка М6
22 201418 Болт М6х 16
23 9327.001105.002 Трубка №1 от воздушного баллона к разобщительному крану
24 8350-3506406 Штуцер ввертный
25 1/60446/21 Болт М8х70
26 100-3520010 Разобщительный кран
27 9328.001103.072-10 Пробка топливного бака
28 9328.001103.075 Прокладка пробки
29 9327.001105.006 Трубка от разобщительного крана к топливному баку
30 1/02795/60 Прокладка 22х28х1
31 9328.001104.022-10 Штуцер перекачки топлива
32 9327.001104.019 Шланг №2
33 9328.001104.024-10 Штуцер
34 9328.001101.120 Прокладка топливного бака
35 9328.001101.101-10 Кронштейн топливного бака левый
36 9327.001105.004 Трубка №2 от воздушного баллона к разобщительному крану
