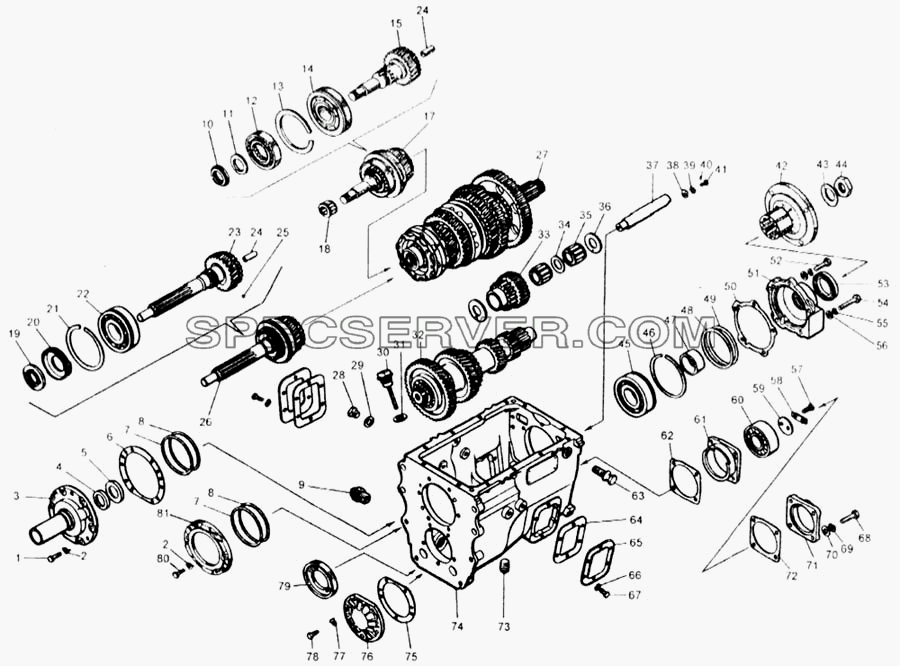

1 |
|
1/13069/21 |
Болт М10х1,25-6gх30 |
2 |
|
870851 |
Шайба замковая 10 |
3 |
|
14.1701040 |
Крышка подшипника |
4 |
|
14.1701230-01 |
Манжета с пружиной в сборе |
5 |
|
14.1701238-01 |
Манжета с пружиной в сборе |
6 |
|
14.1701042 |
Прокладка крышки первичного вала |
7 |
|
14.1701035 |
Прокладка регулировочная |
8 |
|
14.1701036 |
Прокладка регулировочная |
9 |
|
14.1701306 |
Пробка сливная с магнитом в сборе |
10 |
|
870511 |
Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала |
11 |
|
15.1701044 |
Шайба |
12 |
|
15-1770190 |
Муфта синхронизатора |
13 |
|
14.1701034 |
Кольцо стопорное |
14 |
|
170412П |
Подшипник |
15 |
|
15-1701027 |
Вал первичный коробки передач |
17 |
|
15.1701025 |
Вал первичный в сборе |
18 |
|
264706 |
Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец |
19 |
|
870512 |
Гайка специальная М52х2-Л-6Н |
20 |
|
14.1701096 |
Кольцо маслонагнетающее |
21 |
|
14.1701034 |
Кольцо стопорное |
22 |
|
170412АКЛ |
Подшипник шариковый радиальный однорядный ГОСТ 520-89 |
23 |
|
142.1701030 |
Вал первичный |
24 |
|
14.1701043 |
Втулка маслопропускная первичного вала |
25 |
|
864711 |
Шарик-фиксатор БV7.938 мм |
26 |
|
142.1701025 |
Вал первичный в сборе |
27 |
|
142.1701100 |
Вал вторичный коробки передач в сборе |
28 |
|
1/55400/23 |
Болт М12х1,25-6gх16 |
29 |
|
1/02826/60 |
Прокладка пробки |
30 |
|
14.1701440 |
Указатель уровня масла в коробке передач в сборе |
31 |
|
870632 |
Шайба уплотнительная 30х42х2 |
32 |
|
14.1701047 |
Вал промежуточный коробки передач в сборе |
33 |
|
14.1701082 |
Блок шестерен заднего хода |
34 |
|
14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес |
35 |
|
64907К |
Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец |
36 |
|
14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе |
37 |
|
14.1701092 |
Ось блока шестерен заднего хода |
38 |
|
870862 |
Шайба 11 стопорная |
39 |
|
1/05168/73 |
Шайба 10 пружинная |
40 |
|
870764 |
Штифт 3,6х5 |
41 |
|
870030 |
Болт |
42 |
|
142.1701240 |
Фланец крепления кардана к вторичному валу коробки передач |
43 |
|
14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 |
44 |
|
870510 |
Гайка специальная М39х2-6Н |
45 |
|
50412АК |
Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 |
46 |
|
14.1701034 |
Кольцо стопорное |
47 |
|
141.1701242 |
Втулка распорная |
48 |
|
14.1701035 |
Прокладка регулировочная |
49 |
|
14 1701036 |
Прокладка регулировочная |
50 |
|
14.1701203 |
Прокладка крышки подшипника |
51 |
|
14.1701205 |
Крышка заднего подшипника вторичного вала |
52 |
|
1/55407/21 |
Болт М12х1,25-6gх45 |
53 |
|
864180 |
Манжета с пружиной в сборе |
54 |
|
1/55414/21 |
Болт М12х1,25-6gх80 |
55 |
|
1/05170/73 |
Шайба 12 пружинная |
56 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
57 |
|
1/55404/33 |
Болт М12х1,25-6gх30 |
58 |
|
14.1701076 |
Планка стопорная болтов упорной шайбы |
59 |
|
14.1701060 |
Шайба упорная |
60 |
|
3610 |
Подшипник роликовый сферический |
61 |
|
14.1701078 |
Стакан заднего подшипника промежуточного вала |
62 |
|
14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала |
63 |
|
14.1701350 |
Рым-болт |
64 |
|
14.1701021-01 |
Прокладка крышки люка привода отбора мощности коробки передач |
65 |
|
14.1701020 |
Крышка люка привода отбора мощности коробки передач |
66 |
|
1/05168/73 |
Шайба 10 пружинная |
67 |
|
1/59703/21 |
Болт М10х1,25-6gх16 |
68 |
|
1/55409/21 |
Болт М12х1,25-6gх55 |
69 |
|
1/05170/73 |
Шайба 12 пружинная |
70 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
71 |
|
14.1701074 |
Крышка заднего подшипника промежуточного вала |
72 |
|
14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала |
73 |
|
45 9939 1005 |
Пробка сливная |
74 |
|
14.1701015 |
Картер коробки передач |
75 |
|
14.1701069 |
Прокладка |
76 |
|
14.1701068 |
Крышка переднего подшипника промежуточного вала |
77 |
|
870851 |
Шайба замковая 10 |
78 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
79 |
|
15.1701072 |
Втулка распорная |
80 |
|
870014 |
Болт М10х1,25-6gх28 |
81 |
|
15.1701040 |
Крышка заднего подшипника первичного вала |
