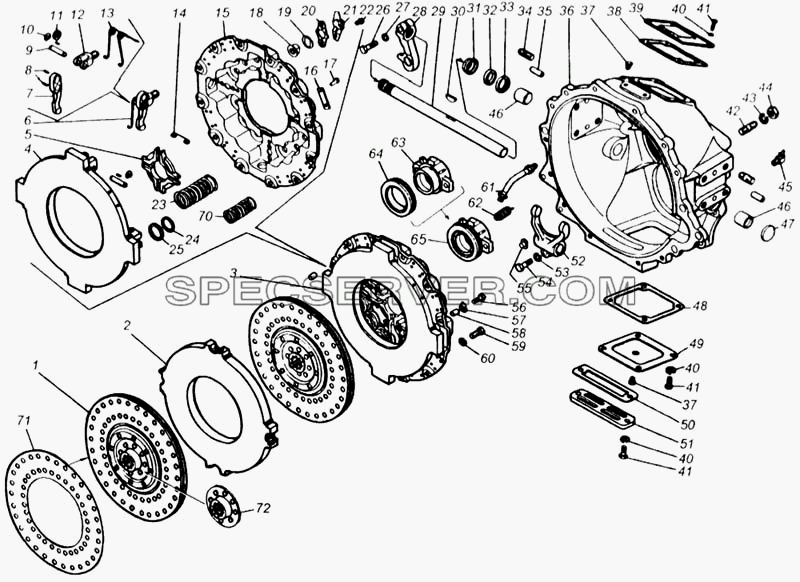

1 |
|
142.1601130 |
Диск ведомый сцепления |
2 |
|
14.1601094 |
Диск ведущий средний |
3 |
|
142.1601090 |
Диск нажимной сцепления с кожухом |
4 |
|
142.1601093 |
Диск нажимной сцепления |
5 |
|
14.1601120 |
Кольцо упорное |
6 |
|
14.1601086 |
Рычаг оттяжной в сборе |
7 |
|
14.1601095 |
Рычаг оттяжной нажимного диска |
8 |
|
14.1601270 |
Ролик 2х11,8 игольчатый |
9 |
|
14.1601113 |
Ось рычага нажимного диска |
10 |
|
1/10880/73 |
Шайба 9 |
11 |
|
14.1601096 |
Шайба |
12 |
|
14.1601108 |
Вилка рычага нажимного диска |
13 |
|
14.1601273 |
Пружина упорного кольца |
14 |
|
14.1601275 |
Петля пружины |
15 |
|
14.1601125 |
Кожух |
16 |
|
14.1601318 |
Пластина балансировочная |
17 |
|
1/05327/03 |
Заклепка |
18 |
|
14.1601109 |
Гайка регулировочная |
19 |
|
870865 |
Шайба стопорная 21х37х1,2 |
20 |
|
14.1601110 |
Пластина опорная регулировочной гайки |
21 |
|
14.1601111 |
Пластина запорная |
22 |
|
1/60430/21 |
Болт М8-6gх12 |
23 |
|
14.1601115-10 |
Пружина нажимная |
24 |
|
142.1602118 |
Прокладка |
25 |
|
14.1601117 |
Шайба подкладки |
26 |
|
1/13070/21 |
Болт М10х1,25-6gх40 |
27 |
|
1/05168/73 |
Шайба 10 пружинная |
28 |
|
14.1601217 |
Рычаг вала вилки выключения сцепления |
29 |
|
14.1601215 |
Вал вилки выключения сцепления |
30 |
|
870813 |
Шпонка сегментная 6х9х22 |
31 |
|
14.1601240 |
Крышка сальника вала выключения сцепления |
32 |
|
14.1601244 |
Кольцо сальника ГОСТ 6308-71 |
33 |
|
14.1601242 |
Кольцо уплотнительное сальника |
34 |
|
1/18004/31 |
Шпилька М16х1,5х22х35 |
35 |
|
1/04830/11 |
Штифт 12х35 |
36 |
|
14.1601010-10 |
Картер сцепления в сборе |
37 |
|
262542 |
Пробка КГ1/4" |
38 |
|
14.1601038 |
Прокладка крышки |
39 |
|
14.1601030-10 |
Крышка смотрового люка верхняя |
40 |
|
1/06166/73 |
Шайба пружинная |
41 |
|
1/60436/21 |
Болт М8-6gх25 |
42 |
|
1/18006/31 |
Шпилька картера М16х1,5х22х45 |
43 |
|
1/05172/77 |
Шайба 16 пружинная |
44 |
|
1/21641//11 |
Гайка |
45 |
|
870840 |
Масленка КГ/8" 45 (45916751064) |
46 |
|
14.1601216 |
Втулка вала вилки сцепления |
47 |
|
870833 |
Заглушка 43 |
48 |
|
14.1601026 |
Прокладка крышки |
49 |
|
14.1601022-30 |
Крышка смотрового люка нижняя |
50 |
|
14.1601025 |
Прокладка передняя |
51 |
|
14.1601018-10 |
Крышка люка передняя |
52 |
|
14.1601203 |
Вилка выключения сцепления |
53 |
|
1/05168/73 |
Шайба 10 пружинная |
54 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
55 |
|
14.1601187 |
Сухарь муфты |
56 |
|
870010 |
Болт М8-6gх27 |
57 |
|
870866 |
Шайба стопорная |
58 |
|
14.1601284 |
Втулка установочная |
59 |
|
870012 |
Болт М10х1,25-6gх30 |
60 |
|
1/05168/73 |
Шайба 10 пружинная |
61 |
|
14.1601230 |
Шланг смазки муфты выключения сцепления |
62 |
|
14.1601188 |
Пружина муфты выключения сцепления |
63 |
|
14.1601180 |
Муфта выключения сцепления в сборе |
64 |
|
14.1601196-01 |
Подшипник |
65 |
|
14.1601180 |
Муфта выключения сцепления в сборе |
70 |
|
142.1601116 |
Пружина нажимная внутренняя |
71 |
|
14-1601138-30 |
Накладка сцепления фрикционная |
72 |
|
14.1601142 |
Ступица ведомого диска |
