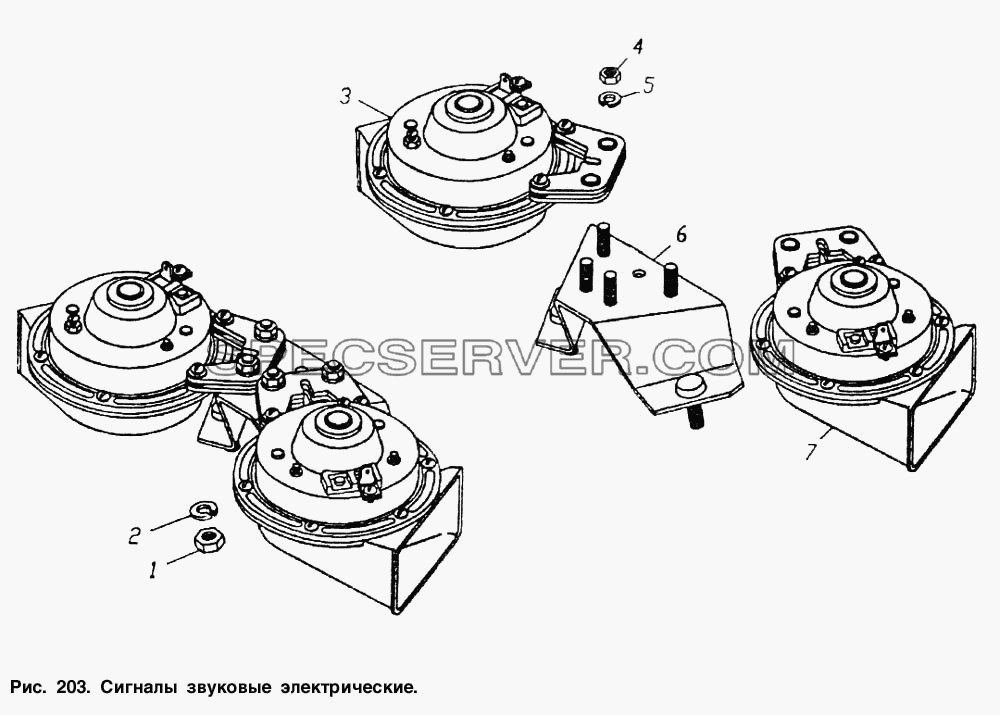

Запчасти: Сигналы звуковые электрические для КамАЗ-5511

Сигналы звуковые электрические для КамАЗ-5511 (список запасных частей)

Сигналы звуковые электрические для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/61008/11 Гайка М8х1,25-6Н
2 1/05166/77 Шайба 8 пружинная
3 5320-37212Б2 Сигнал звуковой высокого тона в сборе
4 1/68962/11 Гайка М6-6Н
5 1/05164/77 Шайба 6 пружинная
6 5320-3721254 Кронштейн звуковых сигналов в сборе
7 5320-3721250 Сигнал звуковой среднего тона в сборе
7 С306-Г Сигнал звуковой низкого тона

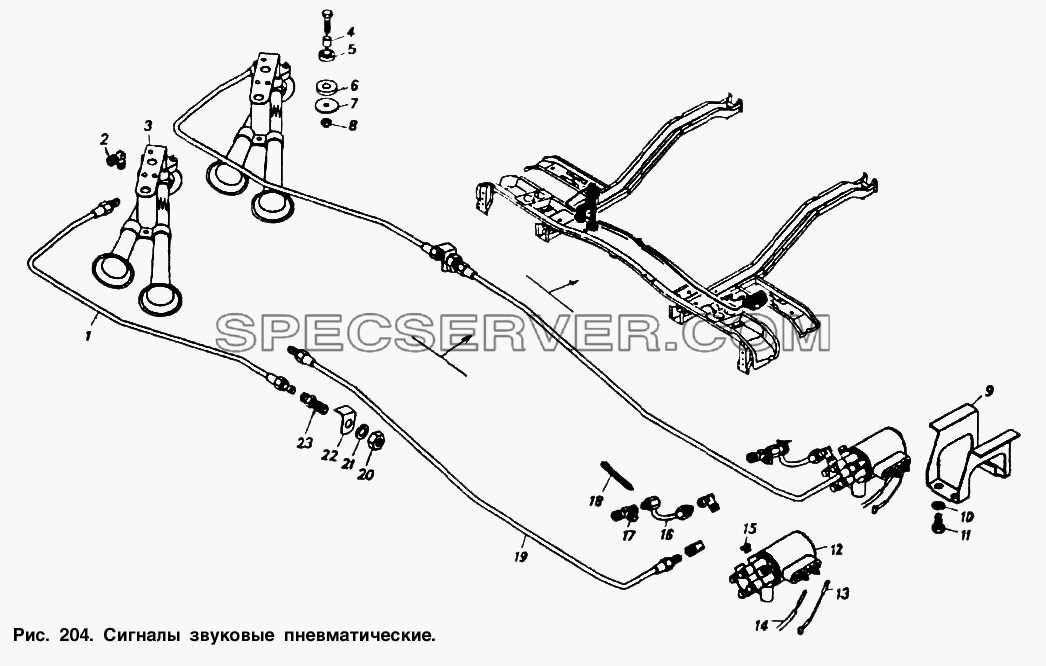

Запчасти: Сигналы звуковые пневматические для КамАЗ-5511

Сигналы звуковые пневматические для КамАЗ-5511 (список запасных частей)

Сигналы звуковые пневматические для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-3721472 Трубка в сборе
2 864822 Угольник ввертный
3 5320-3721410 Сигнал пневматический в сборе
3 С40-В Сигнал пневматический в сборе
4 5320-3721465 Втулка распорная кронштейна сигнала
5 5320-3721467 Втулка буферная
6 5320-3721466 Шайба буферная
7 1/26462/01 Шайба плоская 8,45х35х3
8 251645 Гайка М8-6Н ОСТ 37.001.197-75
9 5320-3721563 Кронштейн клапана пневмосигнала
10 1/05168/77 Шайба 10 пружинная
11 1/59705/21 Болт М10х1,25-6gх20
12 5320-3721500 Клапан пневмосигнала с электромагнитом в сборе
13 5320-3724208 Провод массы электромагнитного клапана
14 5320-3724093 Провод электропневмоклапана пневмосигнала
15 262541 Пробка КГ1/8"
16 5320-3721566 Трубка от тройника крана моторного тормоза к клапану пневмосигнала в сборе
17 864892 Тройник ввертный симметричный
18 5320-3724676 Хомут крепления провода
19 5320-3721468 Трубка в сборе
20 1/07913/11 Гайка низкая М14х1,5-6Н
21 1/05171/77 Шайба 14 пружинная
22 5320-3721475 Кронштейн проходного штуцера
23 864898 Штуцер фланцевый проходной
Запчасти: Электропневмоклапан для КамАЗ-5511

Электропневмоклапан для КамАЗ-5511 (список запасных частей)

Электропневмоклапан для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/03898/01 Винт М5-6gх20
- 1/05164/77 Шайба 6 пружинная
- 1/06153/70 Шайба 5 зубчатая
- 1/09020/21 Болт М6-6gх12
- 1/58964/11 Гайка М5-6Н
- 1113722 Блок предохранителей
- 13.3722 Блок предохранителей в сборе 13.3722
- 5320-3721300 Сигнализатор звуковой в сборе
- 5320-3722010 Блок предохранителей в сборе
- 5320-3722206 Предохранитель
- 5320-3722230 Предохранитель в сборе
- 5320-3722503 Кронштейн предохранителей
- 5320-3722504 Кронштейн
- ПР119 Предохранитель
- ПР310 Предохранитель
- РС 531 Сигнализатор звуковой
1 1/38251/11 Болт с пружинной шайбой М6-6gх50
2 5320-3721505 Крышка корпуса клапана
3 5320-3721507 Прокладка уплотнительная
4 5320-3721534 Пружина
5 5320-3721510 Клапан в сборе
6 5320-3721537 Шток клапана
7 5320-3721531 Корпус клапана
8 5320-3721533 Шток электромагнита
9 5320-3721560 Электромагнит типа РС230
9 РС 330 Электромагнит в сборе
Запчасти: Розетка штепсельная прицепа для КамАЗ-5511

Розетка штепсельная прицепа для КамАЗ-5511 (список запасных частей)

Розетка штепсельная прицепа для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/38322/01 Гайка М8-6Н
- 1/60434/21 Болт М8-6gх20
- 5320-3723103 Кронштейн штепсельной розетки прицепа
- 5320-3723156 Вилка штепсельная розетки прицепа в сборе
- 853544 Гайкодержатель М6 в сборе
- ПС325-150 Вилка штепсельная розетки прицепа в сборе
1 5320-3723105 Втулка защитная штепсельной розетки прицепа
2 5320-3723100 Розетка штепсельная прицепа в сборе
2 ПС325-100 Розетка штепсельная прицепа
3 853062 Болт М8-6gх45

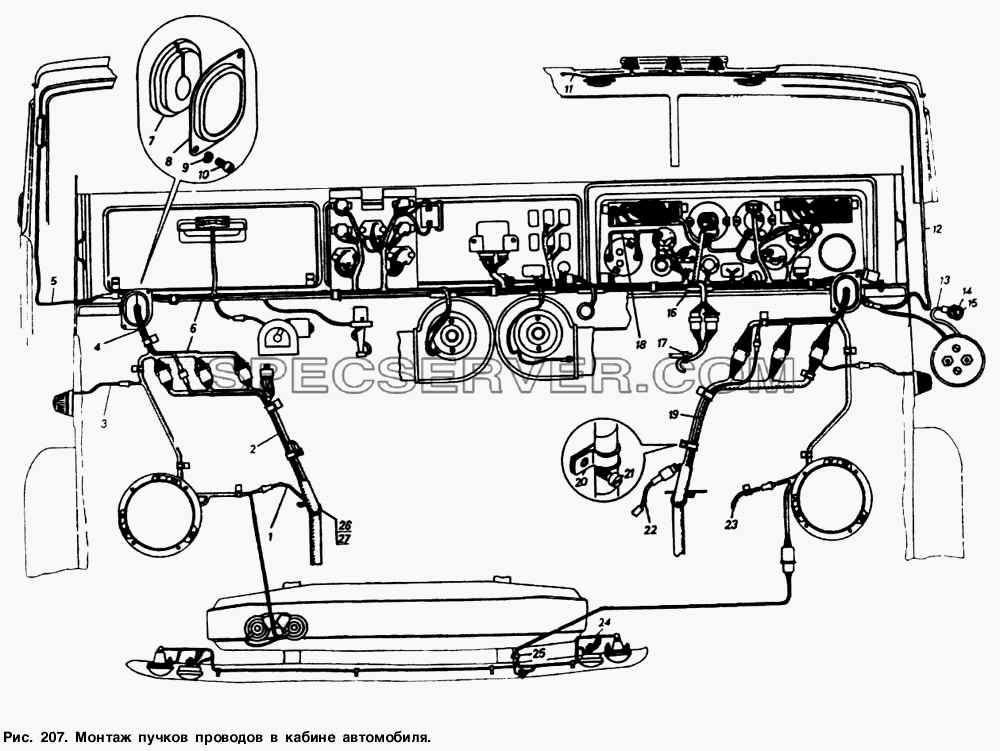

Запчасти: Монтаж пучков проводов в кабине автомобиля для КамАЗ-5511

Монтаж пучков проводов в кабине автомобиля для КамАЗ-5511 (список запасных частей)

Монтаж пучков проводов в кабине автомобиля для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 53212-3724010 Пучок проводов передний
- 5410-3724010-10 Пучок проводов передний
- 54112-3724010 Пучок проводов передний
- 54112-3724012 Пучок проводов питания
- 55102-3724010 Пучок проводов передний
- 5511-3724010 Пучок проводов передний
- 5511-3724038 Пучок проводов плафонный
1 5320-3724267 Провод подкапотной лампы
2 5320-3724044 Пучок проводов задний правый
3 5320-3724086 Провод бокового указателя поворота
4 5320-3724012 Пучок проводов цепи питания
5 5410-3724379 Провод плафона спального места
6 5320-3724010 Пучок проводов передний
7 5320-3724014 Втулка проходная переднего пучка проводов
8 5320-3724015 Рамка разрезной втулки
9 1/05164/77 Шайба 6 пружинная
10 1/03765/01 Винт М6-6gх12
11 5320-3724204 Провод «массы» электродвигателя отопителя
12 5320-3724038 Пучок проводов плафонный
13 5320-3724200 Провод массы розетки переносной лампы
14 1/03894/01 Винт М5-6gх12
15 1/11954/77 Шайба 5 пружинная
16 5320-3724119 Прокладка защитная пучка проводов
17 5320-3724677 Хомут крепления провода
18 5320-3724439 Пучок проводов освещения приборов
19 5320-3724045 Пучок проводов задний левый
20 864614 Скоба крепления задних пучков проводов
21 1/03766/01 Винт М6-6gх14
22 54112-3724112 Провод прожектора освещения сцепного устройства
23 5320-3724093 Провод электропневмоклапана пневмосигнала
24 5511-3724548-10 Пучок проводов подфарников
25 864606 Скоба
26 1/04204/01 Хомут
27 1/32764/01 Винт М6-6gх20

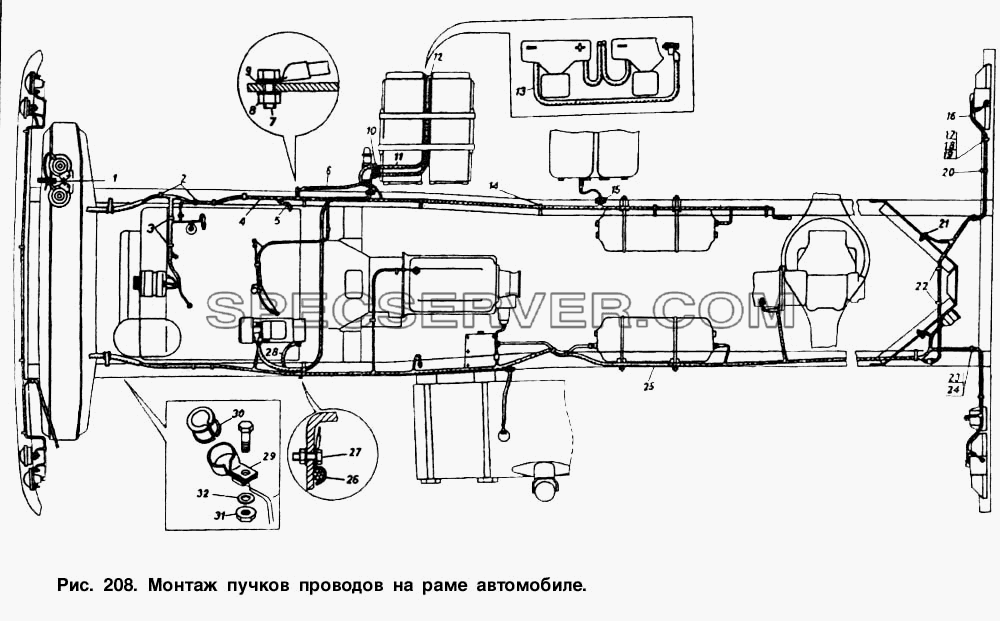

Монтаж пучков проводов на раме автомобиля для КамАЗ-5511 (список запасных частей)

Монтаж пучков проводов на раме автомобиля для КамАЗ-5511 (список запасных частей)

Монтаж пучков проводов на раме автомобиля для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3724048 Держатель заднего правого пучка проводов
- 53212-3724044 Пучок проводов задний правый
- 53212-3724045 Пучок проводов задний левый
- 5410-3724706 Пучок проводов между тягачом и полуприцепом с вилками
- 5410-3724707 Пучок проводов между тягачом и полуприцепом
- 54112-3724044 Пучок проводов задний правый
- 54112-3724045 Пучок проводов задний левый
- 54112-3724575 Пучок проводов розетки прицепа
- 55102-3724044 Пучок проводов задний правый
- 55102-3724045 Пучок проводов задний левый
- 5511-3724044-10 Пучок проводов задний правый
- 5511-3724045 Пучок проводов задний левый
- 5511-3724078 Пучок проводов задних фонарей
- 5511-3724092 Провод аккумуляторная батарея-стартер
1 5320-3724100 Провод соединения «массы» кабины с рамой
2 5320-3724677 Хомут крепления провода
3 853936 Штуцер проходной
4 5320-3724044 Пучок проводов задний правый
5 5320-3724122 Провод датчика засоренности масляного фильтра
6 5511-3724098 Провод выключатель "массы"-рама
7 1/55404/21 Болт М12х1,25-6gх30
8 1/61015/11 Гайка М12х1,25-6Н
9 1/06158/71 Шайба зубчатая 12
10 5320-3703300 Втулка проходная проводов
11 5320-3724096 Провод аккумуляторная батарея-выключатель массы
12 5320-3724092 Провод аккумуляторная батарея-стартер
13 5320-3724094 Провод-перемычка между аккумуляторными батареями
14 864601 Скоба крепления трубопровода
15 5320-3703301 Втулка проходная
16 5320-3724078 Пучок проводов задних фонарей
17 1/60432/21 Болт М8-6gх16
18 1/61008/11 Гайка М8х1,25-6Н
19 1/06156/71 Шайба зубчатая 8
20 864603 Скоба
21 1/60434/21 Болт М8-6gх20
22 864606 Скоба
23 1/05194/01 Шайба плоская 6х12х1,5
24 247591 Шуруп 6х25
25 5320-3724045 Пучок проводов задний левый
26 853938 Скоба
27 1/60436/21 Болт М8-6gх25
28 5320-3724090 Провод - выключатель массы-рама
29 5320-3724049 Держатель заднего левого пучка проводов
30 5320-3724047 Втулка уплотнительная держателя пучков проводов
31 1/38322/01 Гайка М8-6Н
32 1/26420/01 Шайба плоская 8,45х25х1,5
