Запчасти: Установка и привод вспомогательного тормоза для КамАЗ-5511

Установка и привод вспомогательного тормоза для КамАЗ-5511 (список запасных частей)

Установка и привод вспомогательного тормоза для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5410-3570162-10 Трубка
- 853963 Штуцер фланцевый проходной
- 864822 Угольник ввертный
1 1/60434/21 Болт М8-6gх20
2 5320-3506097 Кронштейн
3 1/05166/77 Шайба 8 пружинная
4 1/61008/11 Гайка М8х1,25-6Н
5 5320-3506368 Шланг гибкий соединительный
6 864866 Штуцер фланцевый проходной
7 1/05164/77 Шайба 6 пружинная
8 1/09024/21 Болт М6-6gх20
9 1/16913/11 Гайка М10х1-6Н низкая
10 5320-3506083 Кронштейн
11 5320-3570182 Трубка
12 5320-3570171 Крестовина
13 262541 Пробка КГ1/8"
14 1/05201/01 Шайба плоская 14,8х26х3
15 1/07913/11 Гайка низкая М14х1,5-6Н
16 5320-3570198 Трубка
17 864892 Тройник ввертный симметричный
18 853962 Переходник ввертный
19 1/02984/60 Прокладка 12,2х18х1,5
20 853979 Штуцер ввертный 8
21 5320-3506369 Шланг гибкий
22 1/01685/90 Хомут 12
23 5320-3570202 Трубка
24 853964 Штуцер 6 ввертный
25 1/02844/60 Прокладка уплотнительная 10х16х1,5
26 1/05194/01 Шайба плоская 6х12х1,5
27 1/07957/01 Шплинт 1,8х10
28 5320-3570085 Втулка
29 5320-3570094 Кронштейн крепления цилиндра подачи топлива в сборе
30 5320-3570074 Цилиндр пневматический 30х25 включения подачи топлива с тягой в сборе
31 1/05196/01 Шайба плоская 8х17
32 5320-3570180 Трубка
33 864919 Тройник проходной
34 5320-3570162 Трубка
35 853922 Скоба
36 853975 Штуцер 8 проходной
37 5320-3570160 Трубка
38 5320-3570192 Трубка
39 864808 Тройник проходной
40 5320-3570186 Трубка
41 864601 Скоба крепления трубопровода
42 864920 Тройник 6 проходной
43 5320-3570204 Трубка
44 5320-3570200 Трубка
45 5320-3570143 Щиток цилиндра
46 5320-3570184 Трубка
47 5320-3570196 Трубка
48 5320-3570164 Шланг соединительный привода вспомогательного тормоза в сборе
49 853963 Штуцер фланцевый проходной

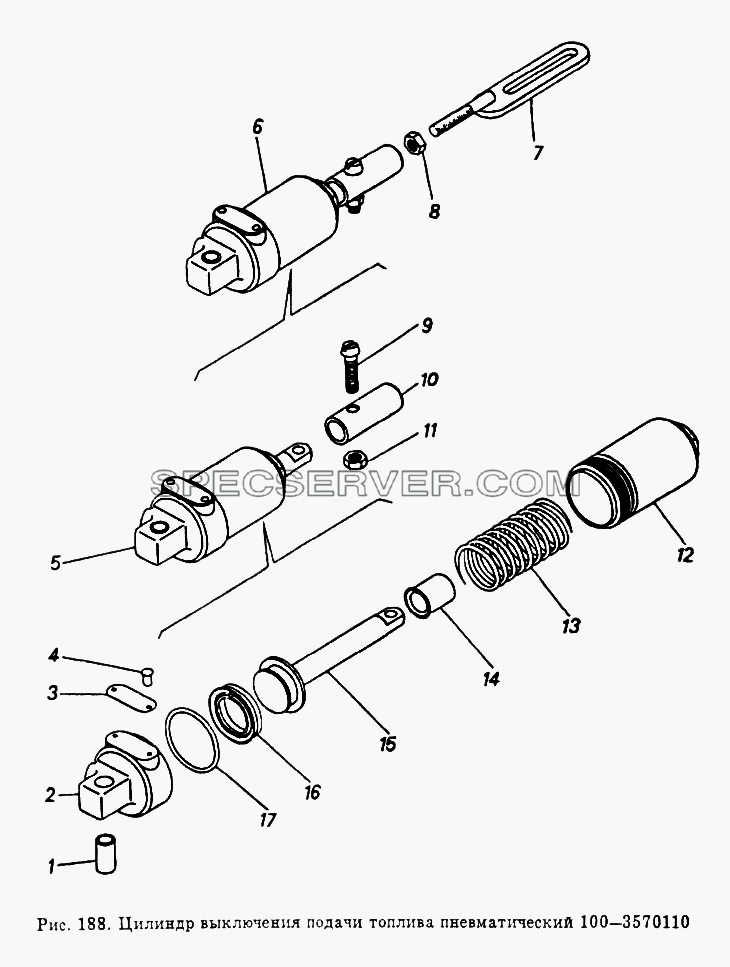

Запчасти: Цилиндр выключения подачи топлива пневматический для КамАЗ-5511

Цилиндр выключения подачи топлива пневматический для КамАЗ-5511 (список запасных частей)

Цилиндр выключения подачи топлива пневматический для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3570133 Втулка
2 100-3570130 Крышка цилиндра
3 100-3512099 Табличка
4 304183 Заклепка пустотелая
5 100-3570110 Цилиндр выключения подачи топлива пневматический
6 5320-3570074 Цилиндр пневматический 30х25 включения подачи топлива с тягой в сборе
7 5320-3570086 Тяга выключения подачи топлива в сборе
8 1/58962/11 Гайка ЕМ6-6Н
9 1/03770/01 Винт М6-6gх25
10 5320-3570097 Наконечник тяги
11 1/58962/11 Гайка ЕМ6-6Н
12 100-3570120 Цилиндр
13 100-3570123 Пружина
14 100-3570127 Упор
15 100-3570124 Поршень в сборе
16 100-3570128 Кольцо уплотнительное
17 100-3570132 Кольцо

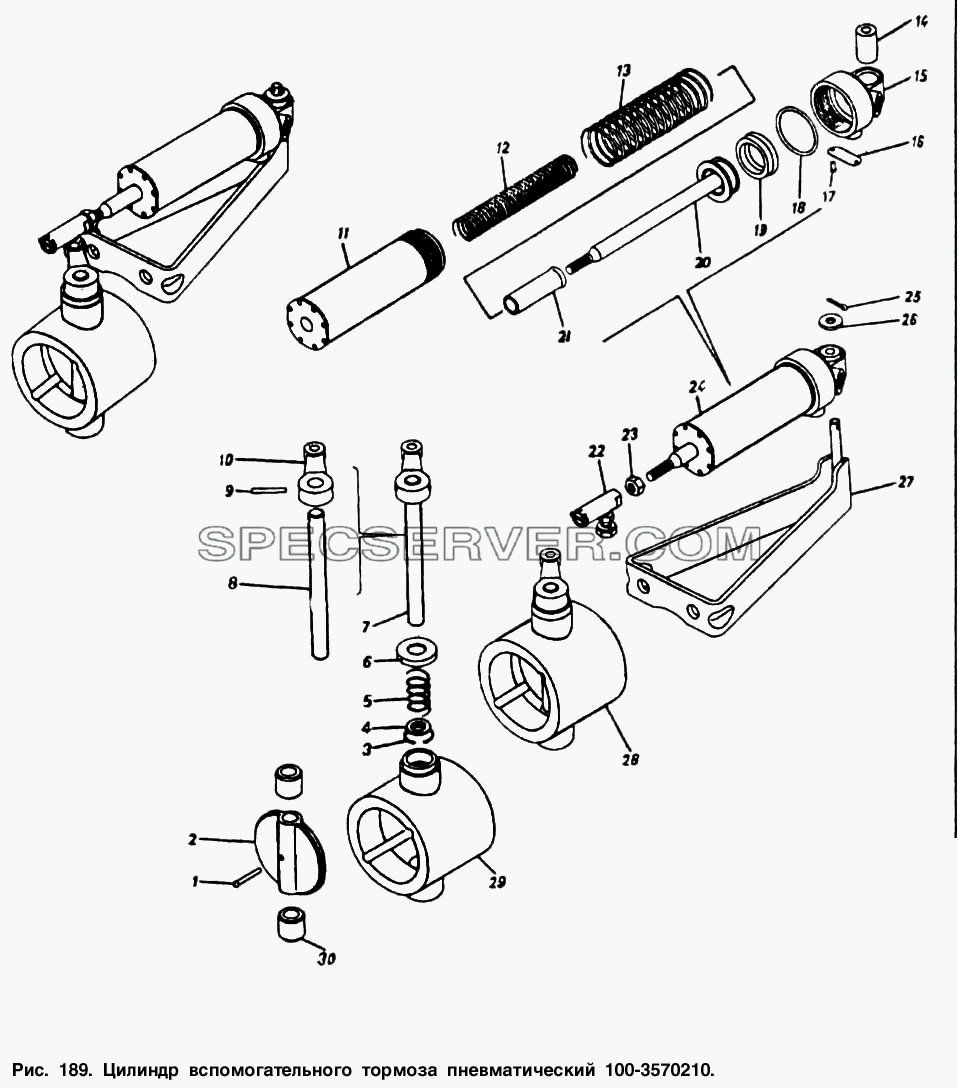

Запчасти: Цилиндр вспомогательного тормоза пневматический для КамАЗ-5511

Цилиндр вспомогательного тормоза пневматический для КамАЗ-5511 (список запасных частей)

Цилиндр вспомогательного тормоза пневматический для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/05334/00 Заклепка 4х25
2 5320-3570017 Заслонка вспомогательного тормоза
3 862822 Кольцо упорное 21,8х2х1
4 5320-3570032 Шайба
5 5320-3570033 Пружина
6 5320.3570039 Крышка
7 5320-3570030 Вал заслонки в сборе
8 5320-3570031 Вал заслонки
9 1/03339/16 Штифт 4х25
10 5320-3570037 Рычаг привода вспомогательного тормоза
11 100-3570220 Цилиндр в сборе
12 100-3570229 Пружина
13 100-3570223 Пружина
14 100-3570233 Втулка
15 100-3570230 Крышка цилиндра
16 100-3512099 Табличка
17 304183 Заклепка пустотелая
18 100-3570232 Кольцо
19 100-3570228 Кольцо уплотнительное
20 100-3570224 Поршень в сборе
21 100-3570227 Упор
22 740.1108054 Наконечник тяги рычага управления регулятором
23 1/61023/11 Гайка М8-6Н низкая
24 100-3570210 Цилиндр управления заслонкой в сборе
25 1/07963/01 Шплинт разводной 3х15
26 1/05196/0 Шайба плоская 8,45х17х2
27 5320-3570100 Кронштейн крепления вспомогательного тормоза в сборе
28 5320-3570014 Корпус вспомогательного тормоза с заслонкой в сборе
29 5320-3570022 Корпус вспомогательного тормоза
30 5320-3570034 Втулка

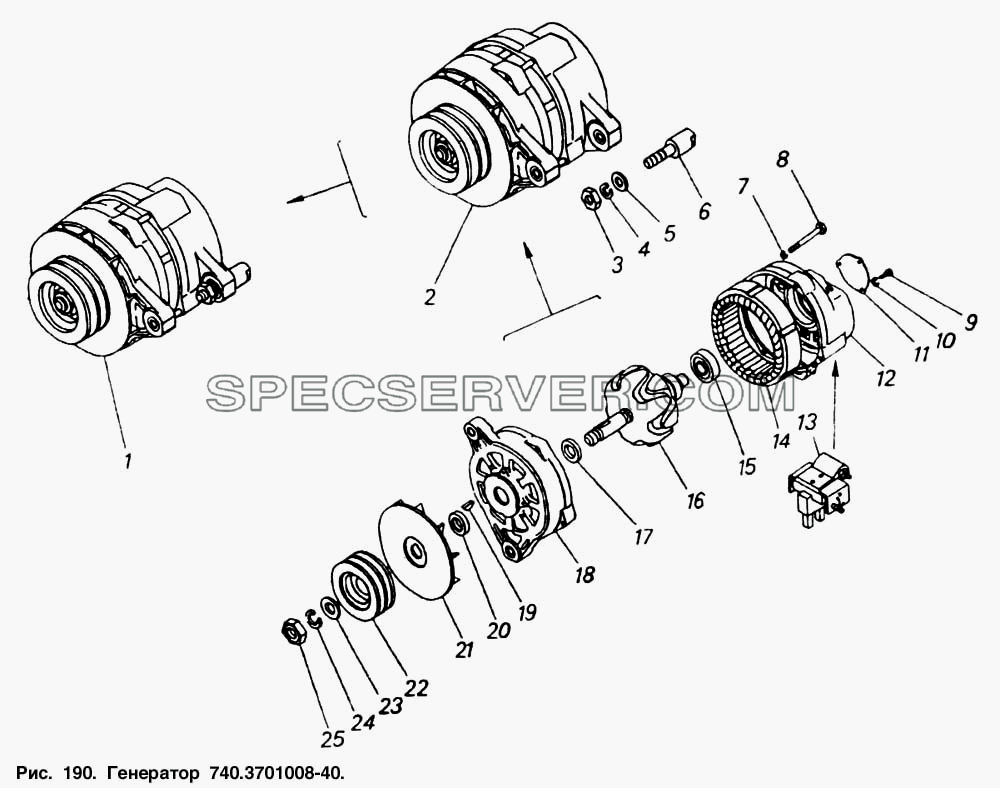

Генератор для КамАЗ-5511 (список запасных частей)

Генератор для КамАЗ-5511 (список запасных частей)

Генератор для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6-180603КС9 Подшипник
- БП В4-45-02 Блок выпрямителей
- Г266-3701020Б Щетка в сборе
- Г266-3701301 Крышка
- Г273-3701030 Щетка в сборе
- Г273-3701400 Крышка в сборе
- Ге.0.343.00ТТУ Интегральное устройство
1 740.3701008-40 Генератор с пальцем в сборе
2 273В.3701000-01 Генератор переменного тока 28В, 28А в сборе
3 1/21647/21 Гайка М10х1,25-6Н
4 1/05168/73 Шайба 10 пружинная
5 1/26386/01 Шайба плоская 10,6х18х2
6 740-3701778 Палец
7 Х-4001 Шайба пружинная
8 НО-0414 Винт
9 ДС1.3701107 Винт
10 Х.1012 Шайба пружинная
11 Г266-3701060-14 Крышка подшипника
12 Г273-3701300 Крышка в сборе
13 Г273-3701010 Щеткодержатель в сборе
14 Г273-3701100 Статор в сборе
15 6.180502К1С9 Подшипник
15 Г265-3701200 Ротор в сборе
17 Г21-3701005 Чашка опорная
18 Г250А-3701401 Крышка
19 Н0-7501 Шпонка
20 Г250-3701054 Втулка
21 Г250Б-3701055 Вентилятор
22 Г272-3701051 Шкив
23 НО-1002 Шайба
24 МХ-0234 Шайба пружинная
25 МХ-0235 Гайка

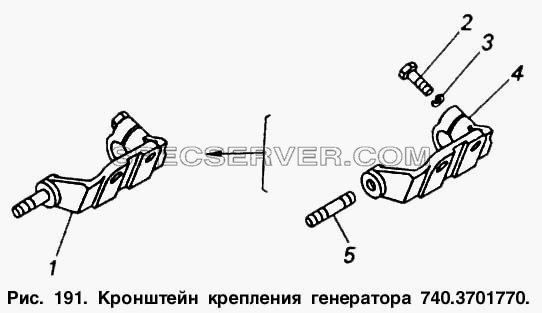

Кронштейн крепления генератора для КамАЗ-5511 (список запасных частей)

Кронштейн крепления генератора для КамАЗ-5511 (список запасных частей)

Кронштейн крепления генератора для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 740.3701770 Кронштейн генератора в сборе
2 1/60436/21 Болт М8-6gх25
3 1/05166/73 Шайба 8 пружинная
4 740.3701774 Кронштейн
5 1/34497/21 Шпилька М10х1,25х15х30

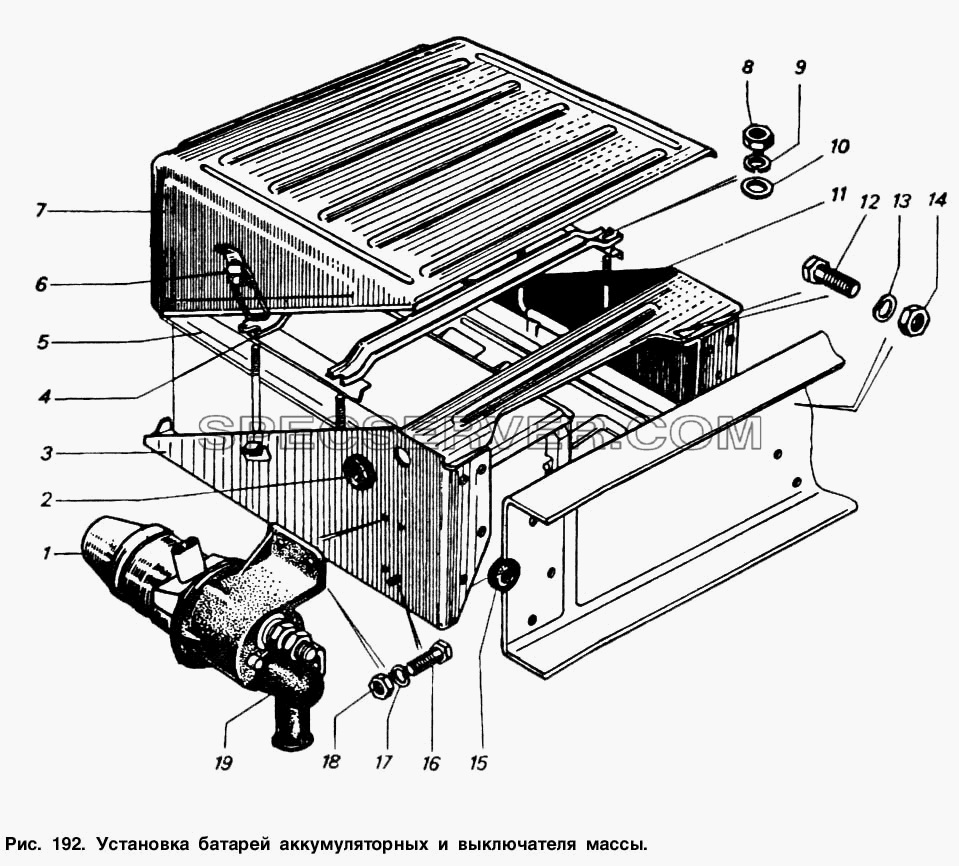

Установка батарей аккумуляторных для КамАЗ-5511 (список запасных частей)

Установка батарей аккумуляторных для КамАЗ-5511 (список запасных частей)

Установка батарей аккумуляторных для КамАЗ-5511 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3703160 Поддон
- 5511-3703058 Гнездо аккумуляторных батарей
- 6СТ-190ТР Батарея аккумуляторная
1 5320-3737010-10 Выключатель «массы»
1 ВК860-В Выключатель массы
2 5320-3703301 Втулка проходная
3 5320-3703058 Гнездо аккумуляторных батарей
4 5320-3703084 Рамка крепления аккумуляторных батарей в сборе
5 5320-3703010 Батарея аккумуляторная
6 5320-3703242 Застежка гнезда в сборе
7 5320-3703158 Крышка гнезда
8 1/21647/11 Гайка М10х1,25-6Н
9 1/05168/77 Шайба 10 пружинная
10 1/26386/01 Шайба плоская 10,6х18х2
11 5320-3703180 Стяжка
12 1/55404/33 Болт М12х1,25-6gх30
13 1/05170/77 Шайба 12 пружинная
14 1/61015/11 Гайка М12х1,25-6Н
15 5320-3703301 Втулка проходная
16 1/09024/21 Болт М6-6gх20
17 1/05164/77 Шайба 6 пружинная
18 1/58962/11 Гайка ЕМ6-6Н
19 5320-3724055 Колпачок защитный наконечника проводов
