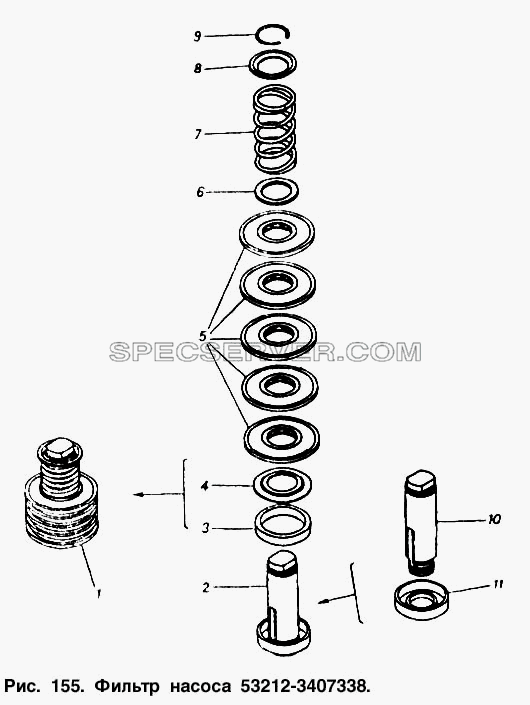

Запчасти: Фильтр насоса для КамАЗ-5410

Фильтр насоса для КамАЗ-5410 (список запасных частей)

Фильтр насоса для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53212-3407338 Фильтр насоса в сборе
2 53212-3407340 Труба фильтра с днищем в сборе
3 5320-3407429 Манжета уплотнительная фильтра насоса
4 5320-3407765 Пластина фильтра нижняя
5 5320-3407359 Элемент фильтрующий насоса в сборе
6 5320-3407763 Пластина фильтра насоса
7 5320-3407363 Пружина фильтра
8 5320-3407764 Пластина
9 1/34012/76 Кольцо 24 стопорное
10 53212-3407361 Труба фильтра насоса
11 5320-3407341 Днище фильтра

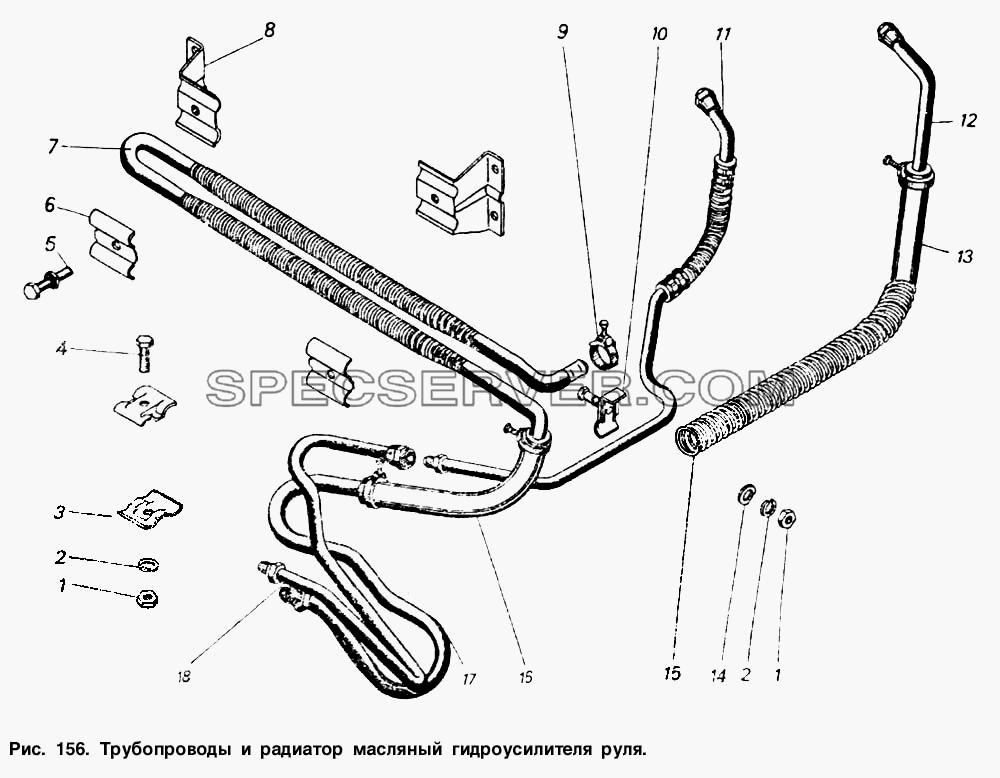

Запчасти: Трубопроводы и радиатор масляный гидроусилителя руля для КамАЗ-5410

Трубопроводы и радиатор масляный гидроусилителя руля для КамАЗ-5410 (список запасных частей)

Трубопроводы и радиатор масляный гидроусилителя руля для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе
- 1/40989/01 Гайка М10х1,25-бН
- 5320-3419010 Радиатор масляный гидроусилителя руля в сборе
- 853015 Болт М5-6gх24
- 853895 Лента хомута
- 853896 Упор хомута
1 1/61008/11 Гайка М8х1,25-6Н
2 1/05166/77 Шайба 8 пружинная
3 5320-3408163 Планка крепления труб насоса
4 1/60439/21 Болт М8-6gх35
5 1738258/21 Болт М8-6gх20 с пружинной шайбой в сборе
6 5320-3419037 Скоба крепления масляного радиатора
7 5320-3419011 Радиатор масляный гидроусилителя руля
8 5320-3419030 Кронштейн масляного радиатора в сборе
9 853894 Хомут в сборе
10 5320-3408151 Планка крепления трубы малая
11 5320-3408020 Шланг высокого давления насоса гидроусилителя руля в сборе
12 5320-3408110 Труба низкого давления насоса задняя в сборе
13 5320-3408136 Шланг низкого давления передний
14 1/05196/01 Шайба плоская 8х17
15 5320-3408165 Чехол защитный шланга низкого давления
16 5320-3408024 Шланг низкого давления
17 5320-3408124 Труба низкого давления рулевого механизма в сборе
18 5320-3408054 Труба высокого давления рулевого механизма в сборе

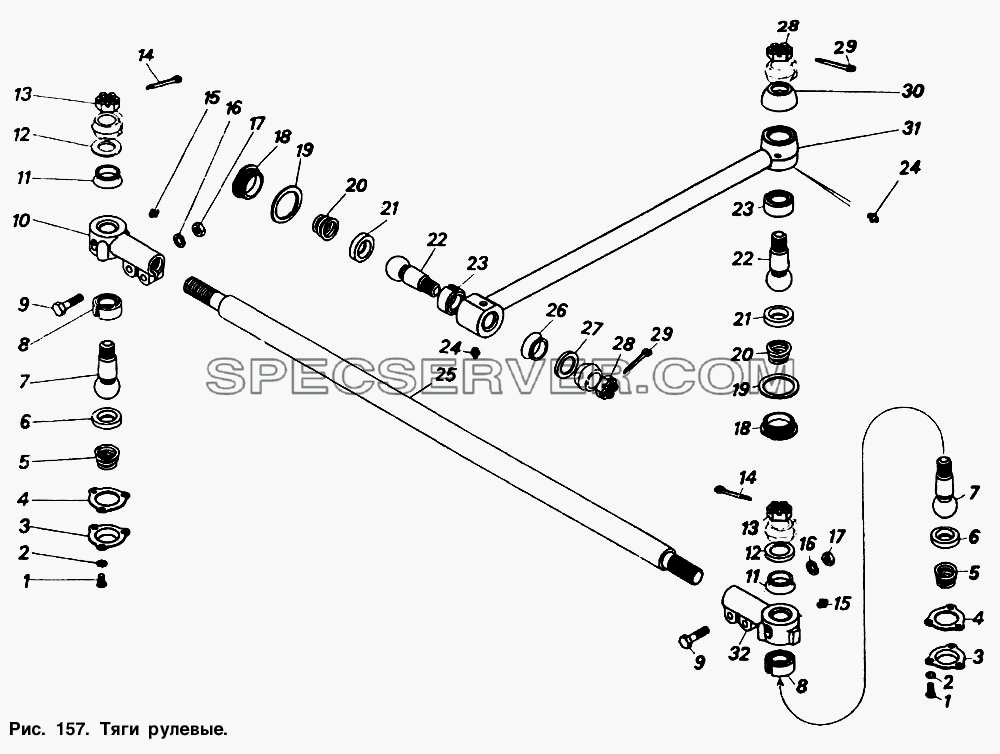

Запчасти: Тяги рулевые для КамАЗ-5410

Тяги рулевые для КамАЗ-5410 (список запасных частей)

Тяги рулевые для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3414009 Тяга сошки
- 5320-3414010 Тяга сошки в сборе
- 5320-3414013 Тяга сошки
- 5320-3414052 Тяга рулевой трапеции в сборе
- 5320-3414054 Тяга рулевой трапеции
- 5320-3414062 Наконечник тяги рулевой трапеции правый
- 5320-3414063 Наконечник тяги рулевой трапеции левый
- 5410-5601071 Заглушка панели задка
- 853651 Заклепка 5х12
- 853651 Заклепка 5х12
1 1/60434/21 Болт М8-6gх20
2 1/05166/77 Шайба 8 пружинная
3 5320-3414070 Крышка наконечника
4 5320-3414071 Прокладка крышки
5 5320-3414069 Пружина наконечника тяги рулевой трапеции
6 5320-3414067 Вкладыш наконечника нижний
7 5320-3414032 Палец шаровой
8 5320-3414066 Вкладыш наконечника верхний
9 1/55408/21 Болт М12х1,25-6gх50
10 5320-3414060 Наконечник тяги рулевой трапеции правый в сборе
11 5320-3414074 Накладка защитная
12 5320-3414073 Обойма защитной накладки наконечника
13 853514 Гайка М24х1,5-6Н
14 1/07350/01 Шплинт 4,7х50
15 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
16 1/05170/77 Шайба 12 пружинная
17 1/61015/11 Гайка М12х1,25-6Н
18 5320-3414026 Крышка тяги сошки
19 853628 Шайба плоская 60,5х78х0,8
20 5320-3414069 Пружина наконечника тяги рулевой трапеции
21 5320-3414067 Вкладыш наконечника нижний
22 5320-3414032 Палец шаровой
23 5320-3414066 Вкладыш наконечника верхний
24 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
25 5320-3414053 Тяга в сборе
26 5320-3414074 Накладка защитная
27 5320-3414073 Обойма защитной накладки наконечника
28 853514 Гайка М24х1,5-6Н
29 1/07350/01 Шплинт 4,7х50
30 5320-3414036 Накладка защитная тяги сошки
31 5320-3414012 Тяга с заклепками в сборе
32 5320-3414061 Наконечник тяги рулевой трапеции левый в сборе

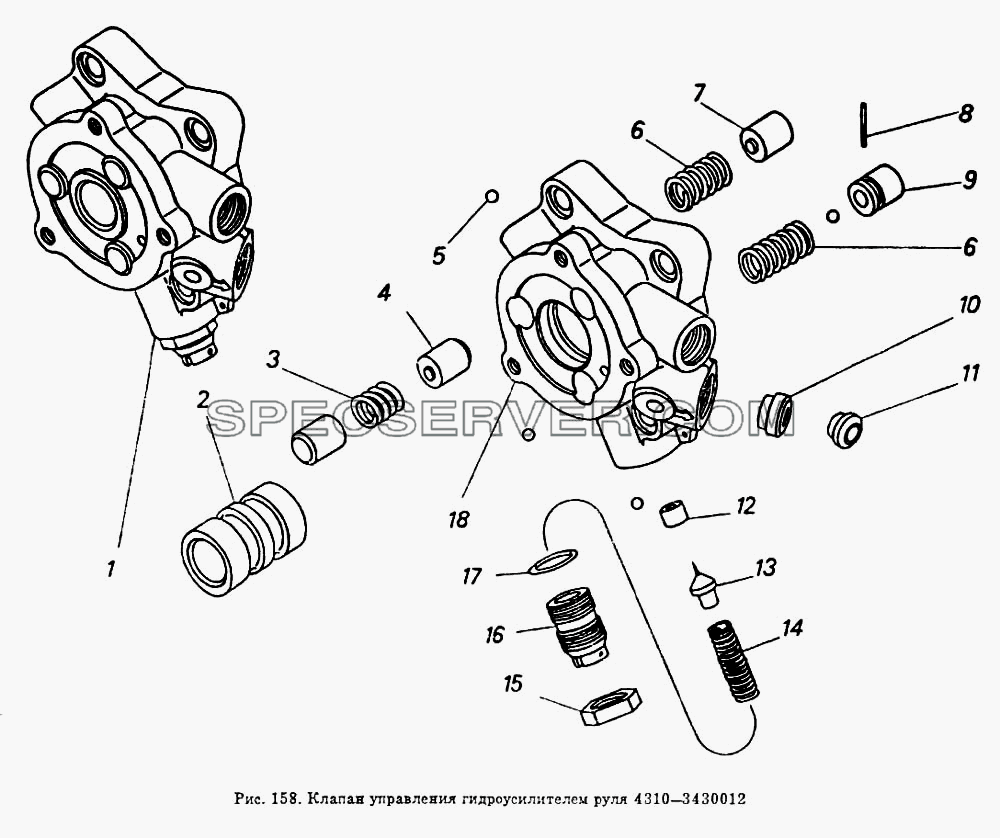

Запчасти: Клапан управления гидроусилителем руля для КамАЗ-5410

Клапан управления гидроусилителем руля для КамАЗ-5410 (список запасных частей)

Клапан управления гидроусилителем руля для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3430243 Плунжер сверленый
- 864707 Шарик-заглушка
1 4310-3430012 Клапан управления гидроусилителем руля в сборе
2 5320-3430115 Золотник
3 5320-3430041 Плунжер реактивный
4 5320-3430063 Пружина реактивная малая
5 864707 Шарик-заглушка
6 5320-3430247 Пружина реактивная большая
7 5320-3430045 Плунжер глухого отверстия
8 5320-3430251 Пластина стопорная
9 5320-3430220-01 Клапан обратный в сборе
10 864864 Седло низкого давления
11 864865 Седло высокого давления
12 4310-3430176 Седло предохранительного клапана
13 4310-3430174 Клапан предохранительный
14 4310-3430175 Пружина предохранительного клапана
15 853566 Контргайка М12х1,5-6Н
16 4310-3430179 Винт регулировочный
17 020-025-30-22 Кольцо уплотнительное
18 4310-3430014 Корпус клапана

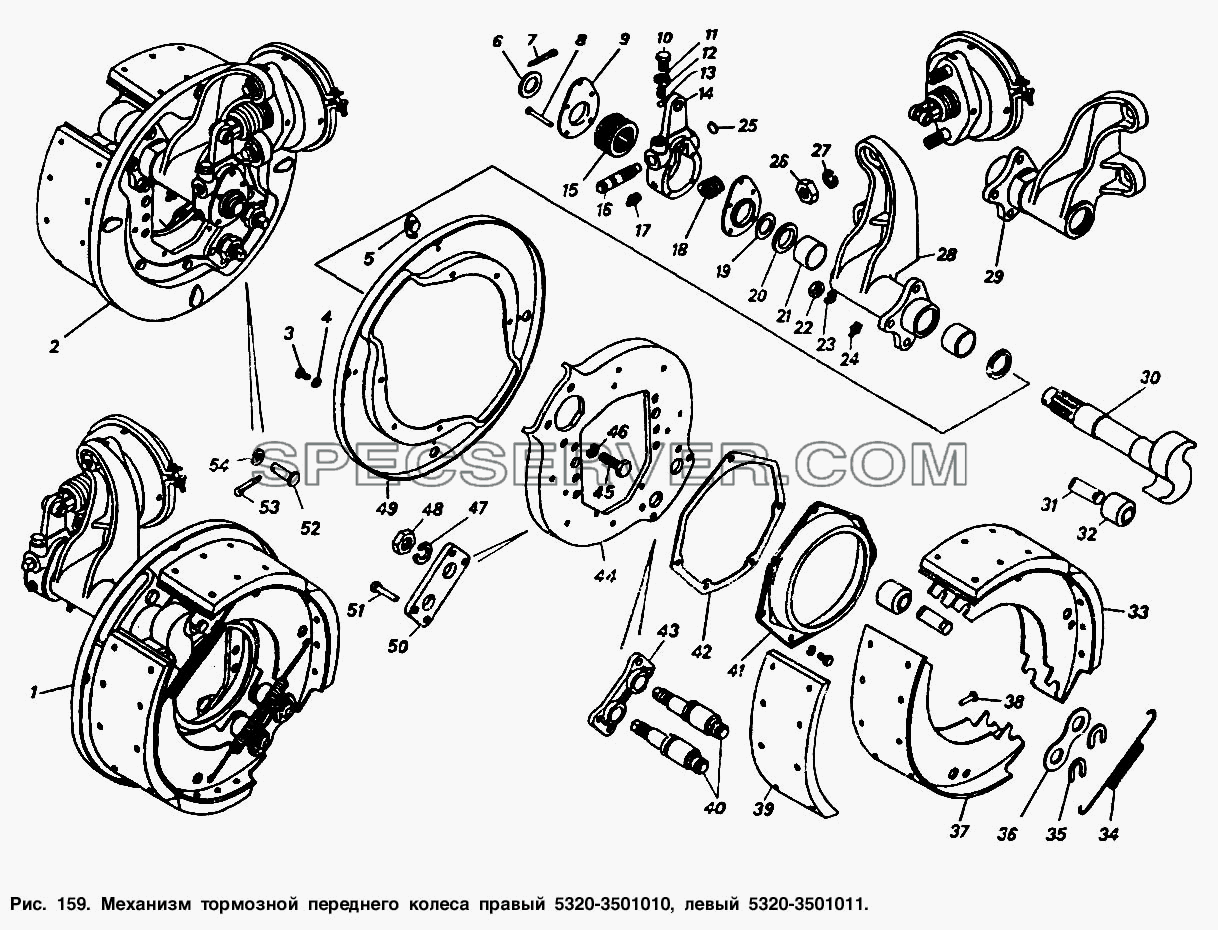

Механизм тормозной переднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Механизм тормозной переднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Механизм тормозной переднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3501012 Суппорт правый в сборе
- 5320-3501013 Суппорт левый в сборе
- 5320-3501014 Суппорт правый
- 5320-3501110 Кулак разжимной правый
- 5320-3501120 Кронштейн тормозной камеры и разжимного кулака правый в сборе
- 5320-3501121 Кронштейн тормозной камеры и разжимного кулака левый в сборе
- 5320-3501136 Рычаг регулировочный заднего тормоза в сборе
- 5320-3501138 Корпус регулировочного рычага
- 5320-3501139 Втулка регулировочного рычага
1 5320-3501011 Тормоз передний левый в сборе
2 5320-3501010 Тормоз передний правый в сборе
3 1/60431/21 Болт М8-6gх14
4 1/05166/77 Шайба 8 пружинная
5 53212-3501031 Заглушка
6 853641 Шайба плоская 27х45х3
7 1/07983/01 Шплинт 5,7х40
8 853653 Заклепка 4х48
9 5320-3501143 Крышка регулировочного рычага
10 5511-3502145 Фиксатор
11 1/05168/77 Шайба 10 пружинная
12 5320-3501144 Пружина фиксатора червяка
13 864711 Шарик-фиксатор БV7.938 мм
14 5320-3501137 Корпус рычага в сборе
15 5320-3501140 Шестерня червячная
16 5320-3501142 Ось червяка
17 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
18 5320-3501141 Червяк регулировочного рычага
19 853642 Шайба регулировочная 38,5х56х1
20 5320-3501117 Кольцо уплотнительное разжимного кулака переднего тормоза
21 5320-3501126 Втулка разжимного кулака
22 1/61015/11 Гайка М12х1,25-6Н
23 1/05170/77 Шайба 12 пружинная
24 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
25 1/01586/00 Заглушка 16
26 1/21641/11 Гайка М16х1,5-6Н
27 1/05172/77 Шайба 16 пружинная
28 5320-3501125 Кронштейн левый
29 5320-3501124 Кронштейн правый
30 5320-3501111 Кулак разжимной левый
31 5320-3501107 Ось ролика колодки
32 5320-3501109 Ролик колодки
33 53212-3501090 Колодка в сборе
34 5320-3501035 Пружина оттяжная колодок
35 5320-3501134 Чека оси колодки
36 5320-3501133 Накладка осей колодок
37 53212-3501095 Колодка тормоза
38 853658 Заклепка 8х12
39 53212-3501105 Накладка фрикционная колодки
40 53212-3501132 Ось колодок переднего тормоза
41 5320-3501146 Маслоуловитель
42 5320-3501149 Прокладка
43 5320.3501018 Кронштейн осей колодок
44 5320-3501015 Суппорт левый
45 5320-3501150 Болт
46 1/05170/77 Шайба 12 пружинная
47 1/05174/77 Шайба 20 пружинная
48 1/07267/11 Гайка низкая М20х1,5-6Н
49 53212-3502030 Щиток заднего тормоза
50 5320-3501017 Пластина усилительная
51 257047 Заклепка 10х45
52 260088 Палец 12х38 ОСТ 37.001.163-97
53 1/07969/01 Шплинт 3,7х25
54 1/05200/01 Шайба плоская 12х22х3

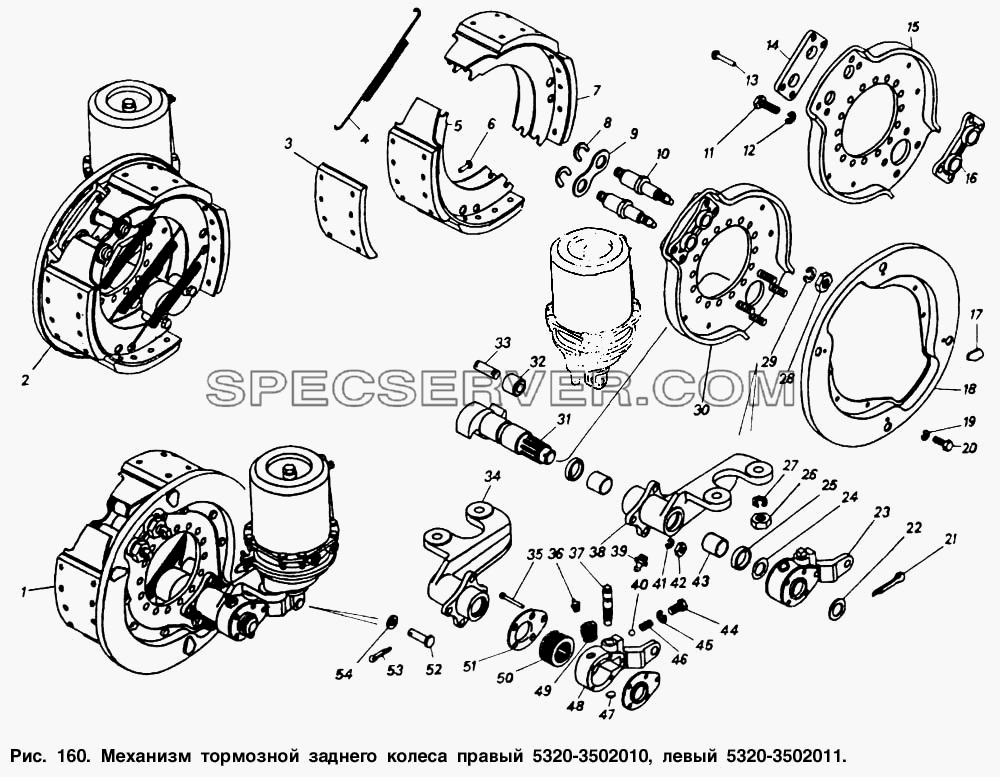

Механизм тормозной заднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Механизм тормозной заднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Механизм тормозной заднего колеса правый и левый для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3502111 Кулак разжимной левый
- 5320-3502120 Кронштейн тормозной камеры и разжимного кулака правый в сборе
- 5320-3502125 Кронштейн тормозной камеры и разжимного кулака левый
- 5320-3502137 Корпус рычага левый в сборе
- 5320-3502237 Рычаг регулировочный левый в сборе
- 5511-3502010 Тормоз задний правый в сборе
- 5511-3502011 Тормоз задний левый в сборе
- 5511-3502120 Кронштейн тормозной камеры и разжимного кулака правый
- 5511-3502121 Кронштейн тормозной камеры и разжимного кулака левый
- 5511-3502124 Кронштейн тормозной камеры и разжимного кулака правый
- 5511-3502125 Кронштейн тормозной камеры и разжимного кулака левый
- 5511-3502136 Рычаг регулировочный правый в сборе
- 5511-3502137 Корпус рычага левый в сборе
- 5511-3502143 Крышка корпуса
- 5511-3502236 Корпус рычага правый в сборе
- 5511-3502237 Рычаг регулировочный левый в сборе
1 5320-3502010 Тормоз задний правый в сборе
2 5320-3502011 Тормоз задний левый в сборе
3 53212-3501105 Накладка фрикционная колодки
4 5320-3501035 Пружина оттяжная колодок
5 53212-3501095 Колодка тормоза
6 853658 Заклепка 8х12
7 53212-3501090 Колодка в сборе
8 5320-3501134 Чека оси колодки
9 5320-3501133 Накладка осей колодок
10 53212-3501132 Ось колодок переднего тормоза
11 5320-3501150 Болт
12 1/05170/77 Шайба 12 пружинная
13 257047 Заклепка 10х45
14 5320-3501017 Пластина усилительная
15 5511-3502014 Суппорт
16 5320-3501018 Кронштейн осей колодок переднего тормоза
17 53212-3501031 Заглушка
18 53212-3502030 Щиток заднего тормоза
19 1/05166/77 Шайба 8 пружинная
20 1/60431/21 Болт М8-6gх14
21 1/07983/01 Шплинт 5,7х40
22 853641 Шайба плоская 27х45х3
23 5320.3502136 Рычаг регулировочный правый в сборе
24 853642 Шайба регулировочная 38,5х56х1
25 5320-3501117 Кольцо уплотнительное разжимного кулака переднего тормоза
26 1/21641/11 Гайка М16х1,5-6Н
27 1/05172/77 Шайба 16 пружинная
28 1/07267/11 Гайка низкая М20х1,5-6Н
29 1/05174/77 Шайба 20 пружинная
30 5511-3502012 Суппорт в сборе
31 5320-3502110 Кулак разжимной правый
32 5320-3501109 Ролик колодки
33 5320-3501107 Ось ролика колодки
34 5320-3502121 Кронштейн тормозной камеры и разжимного кулака левый в сборе
35 853653 Заклепка 4х48
36 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
37 5320-3501142 Ось червяка
38 5320-3502124 Кронштейн тормозной камеры и разжимного кулака правый
39 864009 Масленка 2.3.45 Ц6хр. ГОСТ 19853-74
40 864711 Шарик-фиксатор БV7.938 мм
41 1/05170/77 Шайба 12 пружинная
42 1/61015/11 Гайка М12х1,25-6Н
43 5320-3501126 Втулка разжимного кулака
44 5511-3502145 Фиксатор
45 1/05168/77 Шайба 10 пружинная
46 5320-3501144 Пружина фиксатора червяка
47 1/01586/00 Заглушка 16
48 5320-3502236 Корпус рычага правый в сборе
49 5320-3501141 Червяк регулировочного рычага
50 5320-3501140 Шестерня червячная
51 5320-3501143 Крышка регулировочного рычага
52 260088 Палец 12х38 ОСТ 37.001.163-97
53 1/07969/01 Шплинт 3,7х25
54 1/05200/01 Шайба плоская 12х22х3
