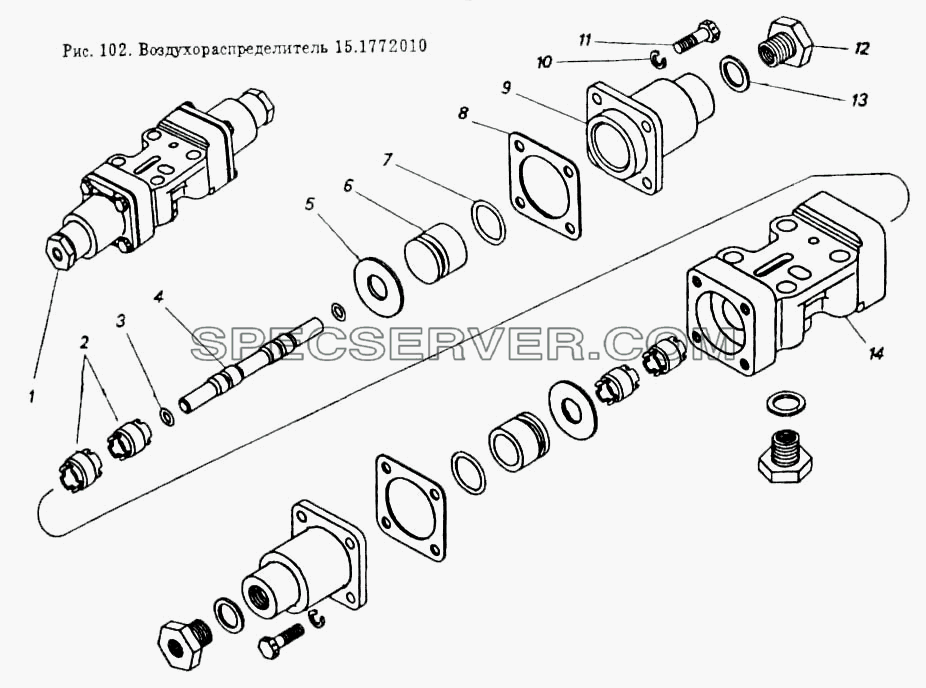

Запчасти: Воздухораспределитель для КамАЗ-5410

Воздухораспределитель для КамАЗ-5410 (список запасных частей)

Воздухораспределитель для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 15.1772020 Корпус с гнездами в сборе
- 15.1772030 Золотник с кольцами в сборе
1 15.1772010 Воздухораспределитель механизма переключения в сборе
2 15.1772025 Гнездо золотника
3 15.1772034 Кольцо уплотнительное золотника
4 15.1772032 Золотник воздухораспределителя
5 870640 Шайба плоская 12х34,5х1,2
6 15.1772036 Поршень воздухораспределителя
7 740.1003439 Кольцо уплотнительное
8 15.1772038 Прокладка цилиндра
9 15.1772028 Цилиндр воздухораспределителя
10 1/05164/73 Шайба 6 пружинная
11 870003 Болт М6-6gх20
12 15.1772380 Ввертыш
13 1/02800/60 Прокладка уплотнительная 14х20х1,5
14 15.1772024 Корпус

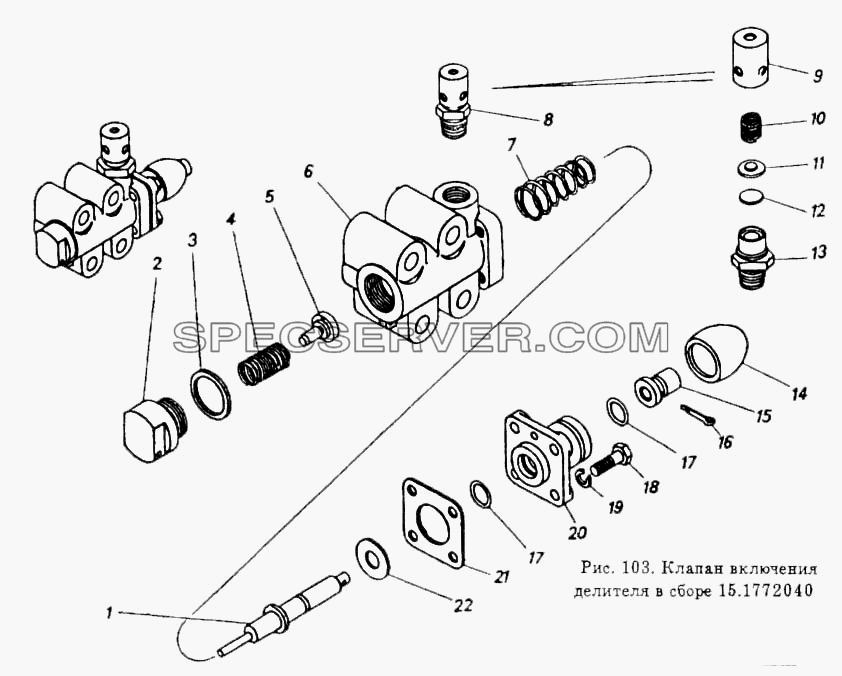

Запчасти: Клапан включения делителя в сборе для КамАЗ-5410

Клапан включения делителя в сборе для КамАЗ-5410 (список запасных частей)

Клапан включения делителя в сборе для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 15-1772040 Клапан включения делителя передач в сборе
1 15.1772046 Шток клапана
2 15.1772122 Корпус пружины впускного клапана
3 1/02795/60 Прокладка прямоугольного сечения 22х28х1
4 15.1772124 Пружина впускного клапана
5 15.1772050 Клапан впускной в сборе
6 15.1772044 Корпус клапана
7 15.1772048 Пружина штока клапана
8 15.1772370 Сапун с клапаном в сборе
9 15.1772373 Колпак корпуса сапуна
10 15.1772376 Пружина
11 15.1772375 Шайба клапана
12 15.1772374 Клапан сапуна
13 15.1772372 Корпус
14 15.1772068 Пылепредохранитель штока клапана воздухораспределителя
15 15.1772058 Ограничитель штока клапана
16 1/07342/01 Шплинт разводной 2х15
17 15.1772052 Кольцо уплотнительное
18 1/09024/21 Болт М6-6gх20
19 1/05164/73 Шайба 6 пружинная
20 15.1772062 Крышка клапана
21 15.1772066 Прокладка крышки цилиндра
22 870633 Шайба плоская 11х24х1,2

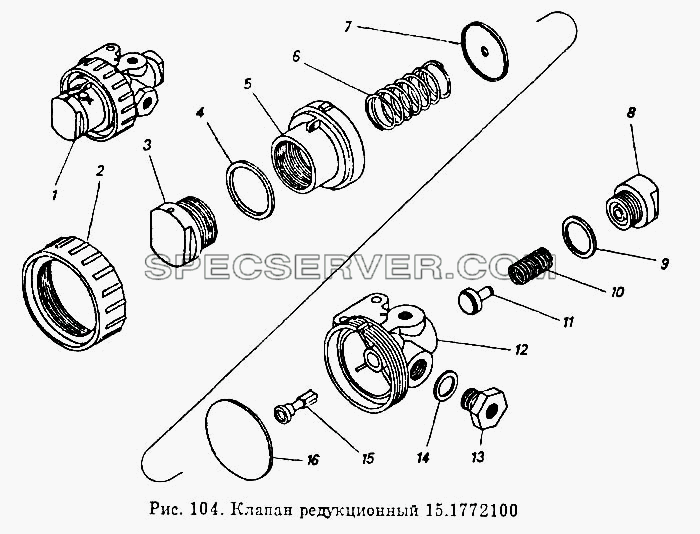

Запчасти: Клапан редукционный для КамАЗ-5410

Клапан редукционный для КамАЗ-5410 (список запасных частей)

Клапан редукционный для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 15.1772100 Клапан редукционный управления механизмом в сборе
2 15.1772116 Гайка накидная корпуса
3 15.1772120 Пробка крышки
4 870642 Шайба плоская 33,5х39х0,5 (для модели 15 - по потребности)
5 15.1772118 Крышка корпуса
6 15.1772126 Пружина уравновешивающая
7 15.1772127 Шайба уравновешивающей пружины
8 15.1772122 Корпус пружины впускного клапана
9 1/02795/60 Прокладка прямоугольного сечения 22х28х1
10 15.1772124 Пружина впускного клапана
11 15.1772050 Клапан впускной в сборе
12 15.1772112 Корпус редукционного клапана
13 15.1772380 Ввертыш
14 1/02800/60 Прокладка уплотнительная 14х20х1,5
15 15.1772123 Шток впускного клапана
16 15.1772125 Диафрагма редукционного клапана

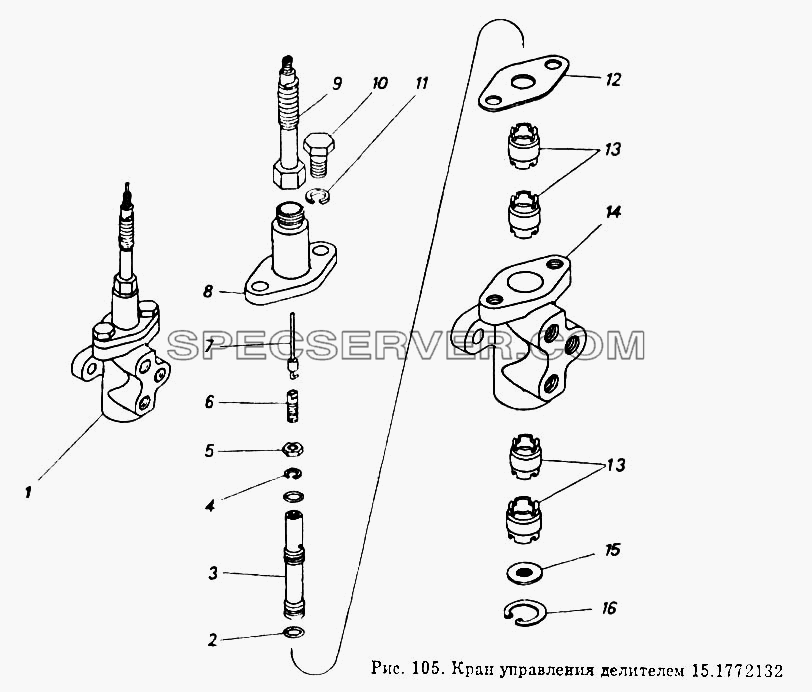

Запчасти: Кран управления делителем для КамАЗ-5410

Кран управления делителем для КамАЗ-5410 (список запасных частей)

Кран управления делителем для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 15.1772152 Трос крана управления с крышкой и золотником в сборе
- 15.1772160 Трос крана с золотником в сборе
- 15.1772177 Оболочка в сборе
- 15.1772178 Каркас
- 15.1772179 Трубка защитная
- 15.1772180 Гайка ограничительная
- 15.1772185 Втулка направляющая
- 151772184-10 Пружина троса
- 870904 Гайка накидная М14х1,5-6Н
1 15.1772132 Кран управления делителем передач с тросом в сборе
2 15.1772034 Кольцо уплотнительное золотника
3 15.1772164 Золотник крана
4 1/11954/73 Шайба 5 пружинная
5 870515 Гайка кольцевая М5-6Н
6 15.1772176 Наконечник троса
7 15.1772183 Трос крана со втулкой в сборе
8 15.1772172 Крышка
9 15.1772174 Оболочка направляющая с гайками в сборе
10 1/60434/21 Болт М8-6gх20
11 1/05166/73 Шайба 8 пружинная
12 15.1772173 Прокладка крышки крана
13 15.1772166 Гнездо золотника
14 15.1772144 Корпус крана
15 15.1772168 Фильтр крана в сборе
16 15.1772150 Кольцо упорное

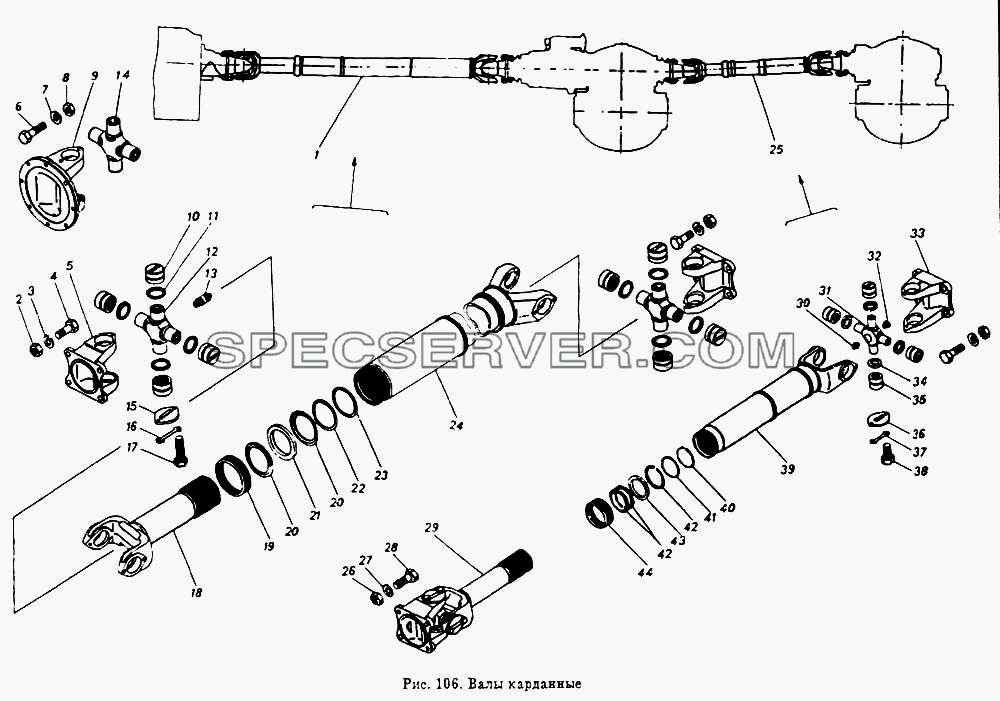

Валы карданные для КамАЗ-5410 (список запасных частей)

Валы карданные для КамАЗ-5410 (список запасных частей)

Валы карданные для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/59705/21 Болт М10х1,25-6gх20
- 1/60434/21 Болт М8-6gх20
- 4310-2205033 Подшипник игольчатый в сборе
- 4310-2205048 Вилка скользящая
- 4310-2205050 Пластина опорная
- 4310-2205051 Пластина стопорная
- 4310-2205089 Шайба разрезная
- 4310-2205117 Шайба разрезная
- 4310-2205217 Гайка крепления сальника
- 4310-2205221 Кольцо войлочное сальника
- 5320-2201026 Крестовина в сборе
- 5320-2205026 Крестовина в сборе
- 5320-2205026 Крестовина в сборе
- 5320-2205030 Крестовина
- 5320-2205033 Подшипник игольчатый в сборе
- 5320-2205042 Уплотнение подшипника торцовое в сборе
- 5320-2205050 Пластина опорная подшипника
- 5320-2205051 Пластина стопорная болтов
- 5320-2205089 Шайба разрезная
- 5320-2205117 Шайба разрезная
- 5320-2205217 Гайка
- 5320-2205221 Кольцо сальника
- 53212-2205011 Вал карданный с карданами в сборе
- 53212-2205015 Вал карданный в сборе
- 5410-2205011 Вал карданный с карданами в сборе
- 5410-2205015 Вал карданный в сборе
- 54112-2201011 Вал карданный с карданами в сборе
- 54112-2201015 Вал карданный в сборе
- 54112-2201023 Вилка-фланец
- 54112-2201048 Вилка скользящая
- 54112-2205011 Вал карданный с карданами в сборе
- 54112-2205015 Вал карданный в сборе
- 5511-2205011 Вал карданный с карданами в сборе
- 804807К3С10 Подшипник
- 853858 Масленка 2.3.90.Ц6хр.КГ1/8"
- 853859 Штуцер масленки
- 853859 Штуцер масленки
- 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
- 864007 Масленка в сборе
- 864008 Пружина масленки
- 864220 Кольцо уплотнительное
- 864242 Кольцо уплотнительное
- 864732 Шарик БIV 2,5Н
1 5320-2205011 Вал карданный с карданами в сборе
2 1/21641/11 Гайка М16х1,5-6Н
3 1/05172/77 Шайба 16 пружинная
4 853025 Болт М16х1,5-6gх42
5 5320.2205023 Вилка-фланец
6 1/59709/31 Болт М10х1,25-6gх35
7 1/05168/77 Шайба 10 пружинная
8 1/21647/11 Гайка М10х1,25-6Н
9 4310-2205023 Вилка-фланец
10 5320-2205033 Подшипник игольчатый в сборе
10 804807К3С10 Подшипник
11 5320-2205042 Уплотнение подшипника торцовое в сборе
12 5320-2205030 Крестовина
13 853858 Масленка 2.3.90.Ц6хр.КГ1/8"
14 4310-2205030 Крестовина
15 5320-2205050 Пластина опорная подшипника
16 5320-2205051 Пластина стопорная болтов
17 1/60434/21 Болт М8-6gх20
18 5320-2205048 Вилка скользящая
19 5320-2205217 Гайка
20 5320-2205089 Шайба разрезная
21 5320-2205221 Кольцо сальника
22 864220 Кольцо уплотнительное
23 5320-2205117 Шайба разрезная
24 5320-2205015 Вал карданный в сборе
25 5320-2201011 Вал карданный с карданами в сборе
26 1/21640/11 Гайка М14х1,5-6Н
27 1/05171/77 Шайба 14 пружинная
28 853063 Болт фланцевый М14х1,5-6gх40
29 5320-2201048 Вилка скользящая
30 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
31 5320-2201030 Крестовина карданного вала
32 262541 Пробка КГ1/8"
33 5320-2201023 Вилка-фланец
34 5320-2201043 Уплотнение подшипника торцовое в сборе
35 5320-2201044 Подшипник игольчатый в сборе
35 804805К1 Подшипник
36 5320-2201050 Пластина опорная
37 5320-2201051 Пластина стопорная
38 1/60432/21 Болт М8-6gх16
39 5320-2201015 Вал карданный в сборе
40 5320-2201227 Шайба разрезная резинового сальника
41 864219 Кольцо уплотнительное
42 5320-2201219 Шайба разрезная
43 5320-2201221 Кольцо сальника
44 5320-2201217 Гайка

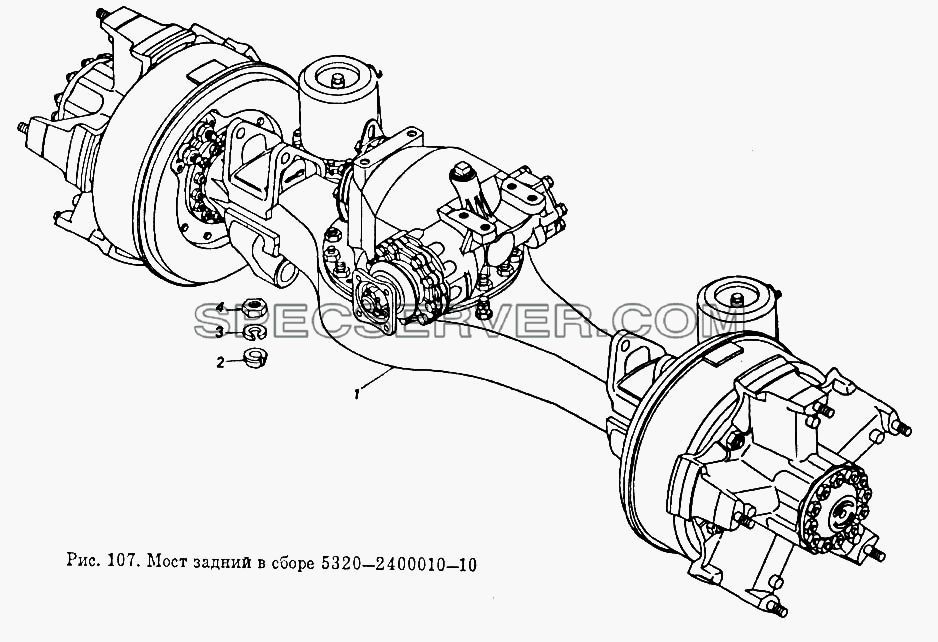

Мост задний в сборе для КамАЗ-5410 (список запасных частей)

Мост задний в сборе для КамАЗ-5410 (список запасных частей)

Мост задний в сборе для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-2400010-20 Мост задний в сборе (по заказу потребителя)(Ио= 7,22)
- 5320-2400010-30 Мост задний в сборе (по заказу потребителя)(Ио= 5,94)
- 5511-2400010-10 Мост задний в сборе (по заказу потребителя) (Ио = 6,53)
- 5511-2400010-20 Мост задний в сборе (Ио= 7,22)
- 5511-2400010-30 Мост задний в сборе (Ио = 5,94)
1 5320-2400010-10 Мост задний в сборе (Ио = 6,53)
2 5320-2403072 Втулка разжимная шпильки полуоси
3 1/05172/77 Шайба 16 пружинная
4 1/21641/21 Гайка М16х1,5-6Н
