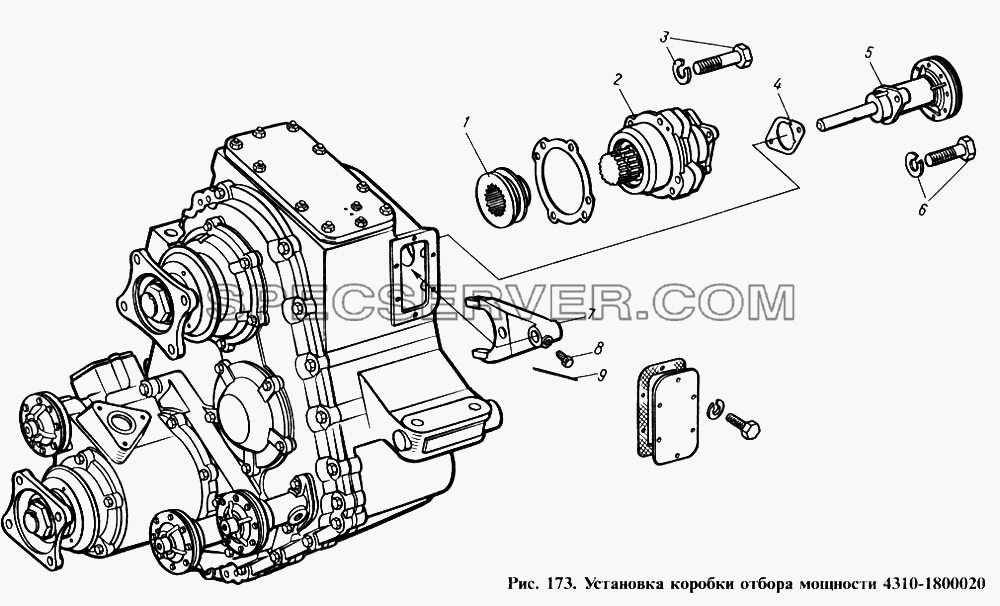

Запчасти: Установка коробки отбора мощности для КамАЗ-4310

Установка коробки отбора мощности для КамАЗ-4310 (список запасных частей)

Установка коробки отбора мощности для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/02984/60 Прокладка 12,2х18х1,5
- 1/05168/77 Шайба 10 пружинная
- 1/05168/77 Шайба пружинная 10
- 853643 Шайба плоская специальная 2,5х6,2
- 853979 Штуцер ввертный
- 864000 Клапан предохранительный на давление 0,12-0,24 кг/см2
- 864001 Штуцер клапана
- 864002 Клапан
- 864003 Колпачок клапана (453576512)
- 864004 Пружина
- 864870 Штуцер ввертный
1 4310-4204047 Муфта включения
2 4310-4204010 Коробка отбора мощности односкоростная дополнительная в сборе
3 1/13438/31 Болт М10х1,25-6gх50
4 4310-1803017 Прокладка
5 4310-4204360 Камера включения коробки отбора мощности в сборе
6 1/59709/21 Болт М10х1,25-6gх35
7 4310-4204126 Вилка включения
8 853024 Болт стопорной вилки
9 258254 Шплинт 1,2х200

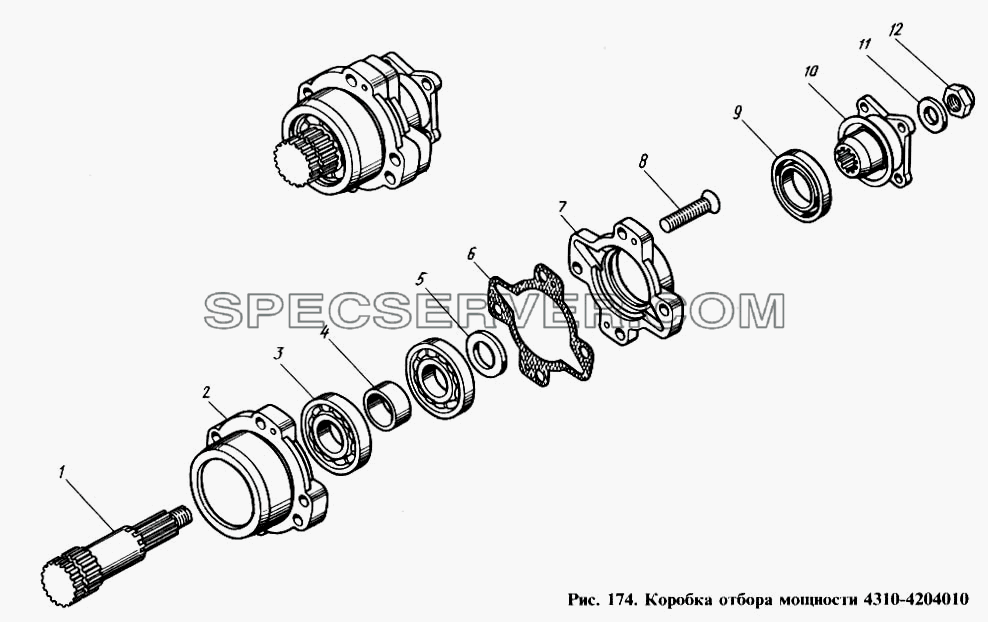

Запчасти: Коробка отбора мощности для КамАЗ-4310

Коробка отбора мощности для КамАЗ-4310 (список запасных частей)

Коробка отбора мощности для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 4310-4204074 Фланец
- 4310-4204080 Крышка стакана в сборе
- 4310-4204107 Отражатель фланца
- 864155 Манжета в сборе
- 864156 Каркас манжеты сальника
- 864157 Пружина сальника
1 4310-4204070 Вал вторичный
2 4310-4204077 Стакан подшипников
3 864748 Подшипник шариковый
4 4310-4204273 Втулка распорная
5 862512 Шайба опорная фланца
6 4310-4204083 Прокладка крышки
7 4310-4204084 Крышка
8 1/33017/01 Винт М6х25
9 864154 Сальник крышки в сборе
10 4310-4204072 Фланец вторичного вала в сборе
11 1/05204/01 Шайба плоская 21х35х4
12 853503 Гайка фланца
Запчасти: Камера включения коробки отбора мощности в сборе для КамАЗ-4310

Камера включения коробки отбора мощности в сборе для КамАЗ-4310 (список запасных частей)

Камера включения коробки отбора мощности в сборе для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 4310-1803221 Крышка картера
- 853534 Бонка
1 4310-4204365 Корпус камеры включения
2 4310-1803261 Пружина возвратная
3 4310-4204369 Шток
4 4310-1803225-10 Диафрагма
5 4310-1803220 Крышка картера в сборе
6 1/09020/21 Болт М6-6gх12

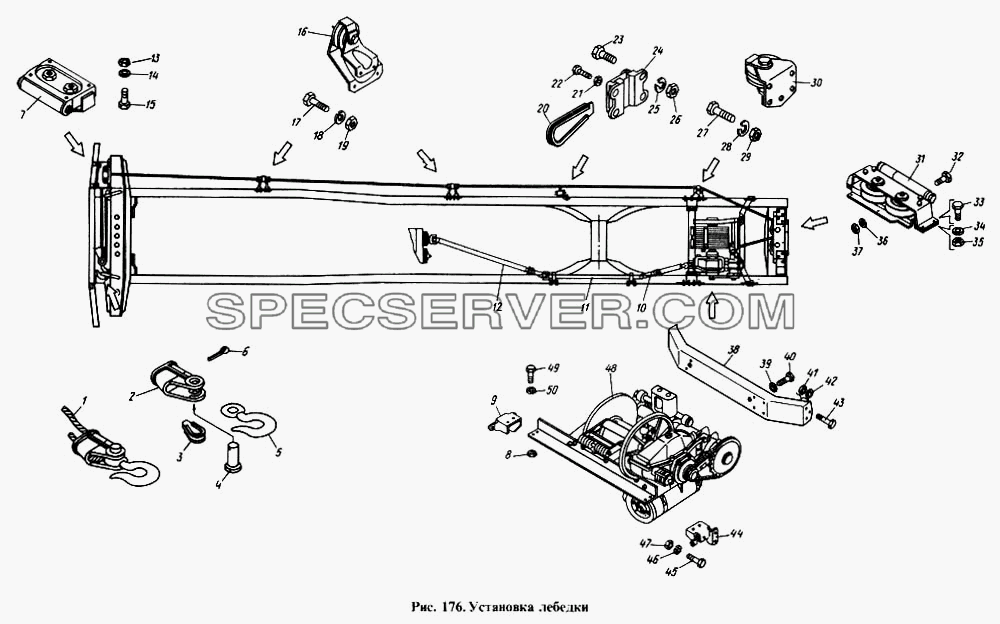

Запчасти: Установка лебедки для КамАЗ-4310

Установка лебедки для КамАЗ-4310 (список запасных частей)

Установка лебедки для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/07985/01 Шплинт 5,7х50
- 1/55405/21 Болт М12х1,25-6gх35
- 4310-4501278 Втулка
- 4310-4501282 Ролик большой в сборе
- 4310-4501283 Ролик
- 4310-4501284 Втулка
- 4310-4504020 Коуш
- 4310-4504022 Клин
- 4310-4504037 Палец
- 4310-4505010 Блок лебедки в сборе
- 4310-4505025 Трос
- 4310-4505032 Обойма блока
- 4310-4505040 Ось ролика
- 4310-4505048 Диск
- 4310-4505061 Держатель
- 4310-4505063 Держатель
- 4310-4505065 Держатель
- 853536 Гайка М16х1,5-6Н
- 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
- 864007 Масленка в сборе
- 864008 Пружина масленки
- 864732 Шарик БIV 2,5Н
1 4310-4504015 Трос лебедки
2 4310-4504020 Коуш
3 4310-4504022 Клин
4 4310-4504037 Палец
5 4310-4504035 Крюк
6 1/07985/01 Шплинт 5,7х50
7 4310-4501248 Ролики троса лебедки в сборе
8 1/61015/11 Гайка М12х1,25-6Н
9 4310-4501206 Кронштейн
10 4310-4502110-01 Вал карданный задний в сборе
11 4310-4502210 Вал карданный промежуточный в сборе
12 4310-4502010 Вал карданный лебедки передний в сборе
13 1/61015/11 Гайка М12х1,25-6Н
14 1/05170/77 Шайба 12 пружинная
15 1/55405/21 Болт М12х1,25-6gх35
16 4310-4501294 Ролик опорный троса в сборе
17 1/55405/21 Болт М12х1,25-6gх35
18 1/05170/77 Шайба 12 пружинная
19 1/61015/11 Гайка М12х1,25-6Н
20 4310-4504026 Клин
21 1/21647/21 Гайка М10х1,25-6Н
22 1/59709/21 Болт М10х1,25-6gх35
23 1/13905/21 Болт М16х1,25-6gх40
24 4310-4504025 Кронштейн
25 1/05172/77 Шайба 16 пружинная
26 1/21641/21 Гайка М16х1,5-6Н
27 1/55405/21 Болт М12х1,25-6gх35
28 1/05170/77 Шайба 12 пружинная
29 1/61015/11 Гайка М12х1,25-6Н
30 4310-4501344 Ролик опорный в сборе
31 4310-4501280 Ролики направляющие троса лебедки в сборе
32 1/13762/21 Болт М16х1,5-6gх35
33 1/59841/21 Болт
34 1/05173/77 Шайба пружинная
35 1/21642/11 Гайка
36 1/05172/77 Шайба 16 пружинная
37 1/21641/21 Гайка М16х1,5-6Н
38 4310-4501214 Поперечина
39 1/05170/77 Шайба 12 пружинная
40 1/55405/21 Болт М12х1,25-6gх35
41 1/61015/11 Гайка М12х1,25-6Н
42 1/05170/77 Шайба 12 пружинная
43 1/55405/21 Болт М12х1,25-6gх35
44 4310-4501207 Кронштейн
45 1/55405/21 Болт М12х1,25-6gх35
46 1/05170/77 Шайба 12 пружинная
47 1/61015/11 Гайка М12х1,25-6Н
48 4310-4501010 Лебедка с редуктором, поперечиной и тросоукладчиком в сборе
49 1/55405/21 Болт М12х1,25-6gх35
50 1/05170/77 Шайба 12 пружинная

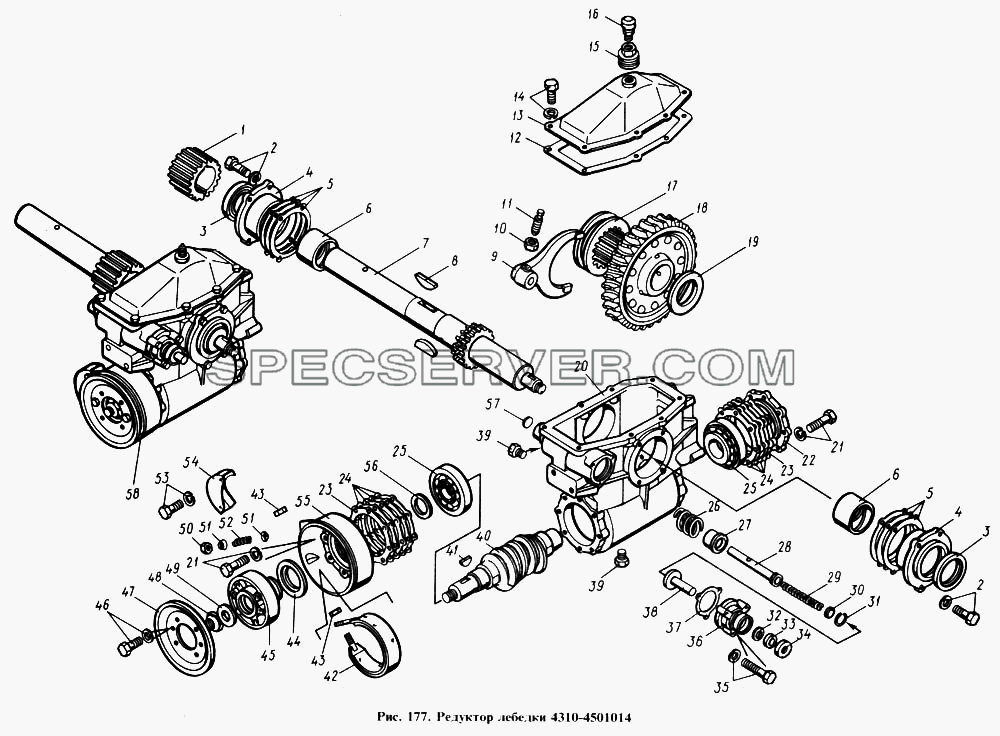

Редуктор лебедки для КамАЗ-4310 (список запасных частей)

Редуктор лебедки для КамАЗ-4310 (список запасных частей)

Редуктор лебедки для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

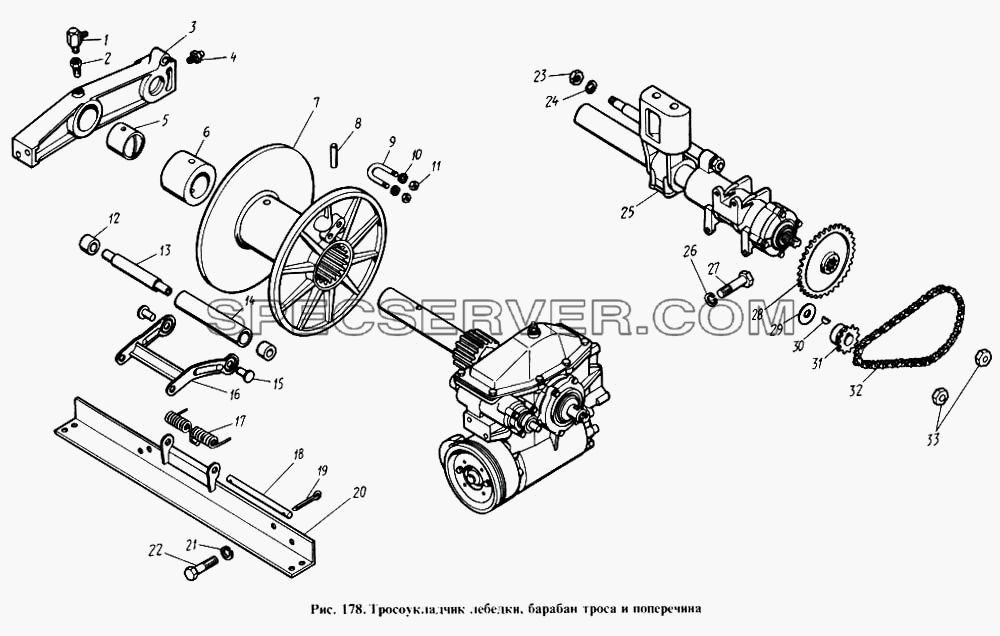

Тросоукладчик лебедки, барабан троса и поперечина для КамАЗ-4310 (список запасных частей)

Тросоукладчик лебедки, барабан троса и поперечина для КамАЗ-4310 (список запасных частей)

Тросоукладчик лебедки, барабан троса и поперечина для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 1/29965/00 Заклепка
- 1/37775/00 Заклепка
- 4310-4501024 Стакан с втулкой
- 4310-4501024 Стакан с втулкой
- 4310-4501026 Стакан в сборе
- 4310-4501030 Вал барабана в сборе
- 4310-4501036 Венец
- 4310-4501037 Ступица
- 4310-4501080 Крышка подшипника в сборе
- 4310-4501160 Лента в сборе
- 4310-4501170 Накладка
- 853558 Бонка
- 853643 Шайба плоская специальная 2,5х6,2
- 864001 Штуцер клапана
- 864002 Клапан
- 864003 Колпачок клапана (453576512)
- 864004 Пружина
- 864159 Манжета в сборе
- 864159 Манжета в сборе
- 864159 Манжета в сборе
- 864161 Пружина сальника
- 864161 Пружина сальника
- 864161 Пружина сальника
- 864755 Кольцо подшипника наружное
- 864755 Кольцо подшипника наружное
- 864756 Кольцо внутреннее с сепаратором и роликами в сборе
- 864756 Кольцо внутреннее с сепаратором и роликами в сборе
1 4310-4501127 Втулка
2 1/59709/21 Болт М10х1,25-6gх35
3 864158 Сальник в сборе
3 864158 Сальник в сборе
4 4310-4501028 Стакан
4 4310-4501028 Стакан
5 4310-4501122 Прокладка
5 4310-4501122 Прокладка
5 4310-4501123 Прокладка
5 4310-4501123 Прокладка
5 4310-4501124 Прокладка
5 4310-4501124 Прокладка
6 4310-4501022 Втулка
6 4310-4501022 Втулка
7 4310-4501034 Вал барабана
8 870823 Шпонка сегментная 10х17х55
9 4310-4503034 Вилка лебедки
10 1/21647/01 Гайка М10х1,25
11 853350 Винт установочный М10х1,25-6gх25
12 4310-4501046 Прокладка
13 4310-4501042 Крышка в сборе
14 1/59707/21 Болт М10х1,25-6gх25
15 864889 Переходник
16 864000 Клапан предохранительный на давление 0,12-0,24 кг/см2
17 4310-4503020 Муфта включения
18 4310-4501035 Червячное колесо в сборе
19 4310-4501049 Шайба
20 4310-4501020 Картер
21 1/59709/21 Болт в сборе
21 1/59709/21 Болт М10х1,25-6gх35
22 4310-4501084 Крышка
23 4310-4501098 Прокладка
23 4310-4501098 Прокладка
24 4310-4501067 Прокладка
24 4310-4501067 Прокладка
24 4310-4501068 Прокладка
24 4310-4501068 Прокладка
24 4310-4501069 Прокладка
24 4310-4501069 Прокладка
24 4310-4501070 Прокладка
24 4310-4501070 Прокладка
25 864754 Подшипник роликовый конический в сборе
25 864754 Подшипник роликовый конический в сборе
26 5320-2509023 Пружина возвратная
27 4310-4503057 Стакан
28 4310-4503049 Шток
29 5320-2509065 Пружина нажимная
30 5320-2509025 Крышка стакана механизма блокировки
31 862810 Кольцо упорное
32 4310-4503275 Манжета
33 4310-4503273 Кольцо
34 4310-4503277 Обойма
35 1/38264/21 Болт в сборе
36 4310-4503071 Крышка штока
37 4310-4503073 Прокладка
38 4310-4503069 Палец
39 262542 Пробка КГ1/4"
40 4310-4501060 Червяк
41 870817 Шпонка сегментная 8х11х28
42 4310-4501158 Лента в сборе
43 1/21647/21 Гайка М10х1,25-6Н
44 864158 Сальник в сборе
45 4310-4501150 Барабан
46 1/09021/21 Болт М6х14
47 4310-4501153 Отражатель
48 853507 Гайка
49 4310-4501131 Шайба
50 1/58962/21 Гайка
51 4310-4501173 Шайба
52






№ Номер детали Наименование запчасти
- 1/02793/60 Прокладка
- 1/05166/77 Шайба 8 пружинная
- 1/05166/77 Шайба 8 пружинная
- 1/05166/77 Шайба 8 пружинная
- 1/05196/20 Шайба плоская
- 1/05196/20 Шайба плоская
- 1/60436/21 Болт М8-6gх25
- 1/60436/21 Болт М8-6gх25
- 1/60445/21 Болт М8-6gх65
- 1/61008/11 Гайка М8х1,25-6Н
- 1/61008/11 Гайка М8х1,25-6Н
- 1/61008/11 Гайка М8х1,25-6Н
- 100-3520010-10 Кран разобщительный в сборе
- 4310-4501110 Барабан троса в сборе
- 4310-4501230 Траверса вала в сборе
- 4310-4501410 Ролик в сборе
- 4310-4517030 Трубка подвода воздуха в камере управления барабаном лебедки в сборе
- 4310-4517031 Трубка
- 4310-4517040 Трубка подвода воздуха к крану управления барабаном лебедки первая в сборе
- 4310-4517041 Трубка
- 4310-4517050 Трубка подвода воздуха к крану управления барабаном вторая в сборе
- 4310-4517051 Трубка
- 4310-4517060 Трубка подвода воздуха к крану управления барабаном лебедки третья в сборе
- 4310-4517061 Трубка
- 853859 Штуцер масленки
- 853920 Скоба крепления воздухоотводящей трубки
- 853931 Скоба
- 853931 Скоба
- 853965 Угольник 6 ввертный
- 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
- 864007 Масленка в сборе
- 864007 Масленка в сборе
- 864008 Пружина масленки
- 864008 Пружина масленки
- 864732 Шарик БIV 2,5Н
- 864838 Штуцер проходной
- 864838 Штуцер проходной
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864862 Штуцер
- 864870 Штуцер ввертный
- Б-25-16 Шарик
1 853858 Масленка 2.3.90.Ц6хр.КГ1/8"
2 4310-4501236 Стопор
3 4310-4501234 Траверса
4 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
5 4310-4501235 Втулка
6 4310-4501114 Втулка
7 4310-4501115 Барабан
8 1/45179/10 Штифт
9 55102-8611416 Стремянка
10 1/05170/77 Шайба 12 пружинная
11 1/61015/21 Гайка М12х1,25-6Н
12 4310-4511035 Втулка
13 4310-4501419 Ось
14 4310-4501416 Ролик
15 4310-4501421 Заглушка
16 4310-4501412 Рамка ролика в сборе
17 4310-4501415 Пружина
18 4310-4501441 Ось рамки
19 1/07969/01 Шплинт 3,7х25
20 4310-4501200 Поперечина в сборе
21 1/05170/77 Шайба 12 пружинная
22 1/55405/21 Болт М12х1,25-6gх35
23 1/07266/21 Гайка М18х1,5
24 1/95173/77 Шайба
25 4310-4511010 Тросоукладчик лебедки в сборе
26 1/05170/77 Шайба 12 пружинная
27 1/55405/21 Болт М12х1,25-6gх35
28 4310-4511095 Звездочка
29 4310-4511078 Шайба
30 870817 Шпонка сегментная 8х11х28
31 4310-4511073 Звездочка
32 4310-4511090 Цепь
33 853507 Гайка
33 853507 Гайка
