Запчасти: Клапан защитный одинарный для КамАЗ-4310

Клапан защитный одинарный для КамАЗ-4310 (список запасных частей)

Клапан защитный одинарный для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515020 Корпус
2 100-3515028-10 Мембрана
3 100-3515030 Поршень
4 100-3515032 Пружина
5 100-3515034 Тарелка пружины
6 100-3515049 Табличка
7 100-3515040 Крышка
8 305887 Шайба 6 пружинная
9 302209 Винт М6-6g
10 250510 Гайка М8-6Н
11 302204 Винт
12 304183 Заклепка пустотелая
13 100-3512099 Табличка
14 100-3515023 Кольцо клапана
15 100-3515022 Корпус клапана
16 100-3515025 Пружина
17 100-3515026 Втулка
18 307758 Кольцо упорное
19 100-3515010 Клапан защитный одинарный в сборе

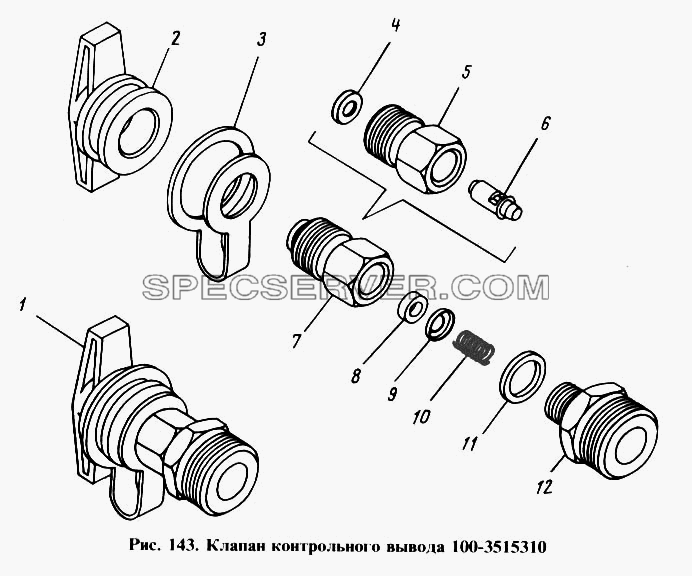

Запчасти: Клапан контрольного вывода для КамАЗ-4310

Клапан контрольного вывода для КамАЗ-4310 (список запасных частей)

Клапан контрольного вывода для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515310 Клапан контрольного вывода в сборе
2 100-3512068 Гайка-барашек
3 100-3512069 Лента
4 100-3515323 Шайба
5 100-3515320 Корпус
6 100-3515322 Конус
7 100-3515314 Патрубок клапана в сборе
8 100-3515325 Уплотнитель
9 100-3515326 Колпачок
10 100-3515328 Пружина
11 303346 Шайба уплотнительная
12 100-3515330 Переходник

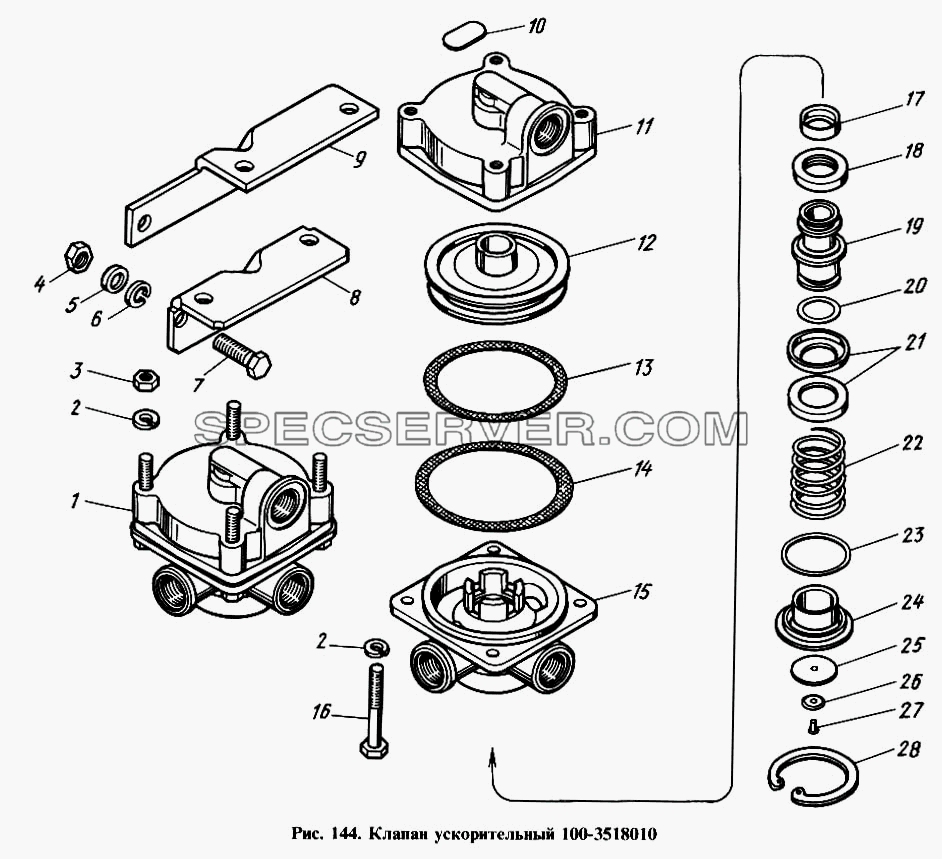

Запчасти: Клапан ускорительный для КамАЗ-4310

Клапан ускорительный для КамАЗ-4310 (список запасных частей)

Клапан ускорительный для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3518034 Колпачок направляющий в сборе
1 100-3518010 Клапан ускорительный в сборе
2 305890 Шайба 8 пружинная
3 250510 Гайка М8-6Н
4 1/61008/11 Гайка М8х1,25-6Н
5 1/05196/01 Шайба плоская 8х17
6 1/05166/77 Шайба 8 пружинная
7 1/60436/21 Болт М8-6gх25
8 5320-3518019 Кронштейн крепления ускорительного клапана
9 5511-3518019-10 Кронштейн
10 100-3512099 Табличка
11 100-3518040 Корпус верхний
12 100-3518036 Поршень
13 100-3518037 Кольцо
14 100-3518038 Кольцо
15 100-3518020 Корпус нижний в сборе
16 301543 Болт М8-6g
17 100-3518025 Кольцо клапана
18 100-3518026 Кольцо клапана
19 100-3518024 Корпус клапана
20 100-3522063 Кольцо
21 100-3518027 Колпачок
22 100-3518030 Пружина
23 100-3512031 Кольцо
24 100-3518035 Колпачок
25 100-3514046 Клапан
26 100-3514047 Шайба
27 100-3514048 Заклепка
28 489317 Кольцо упорное

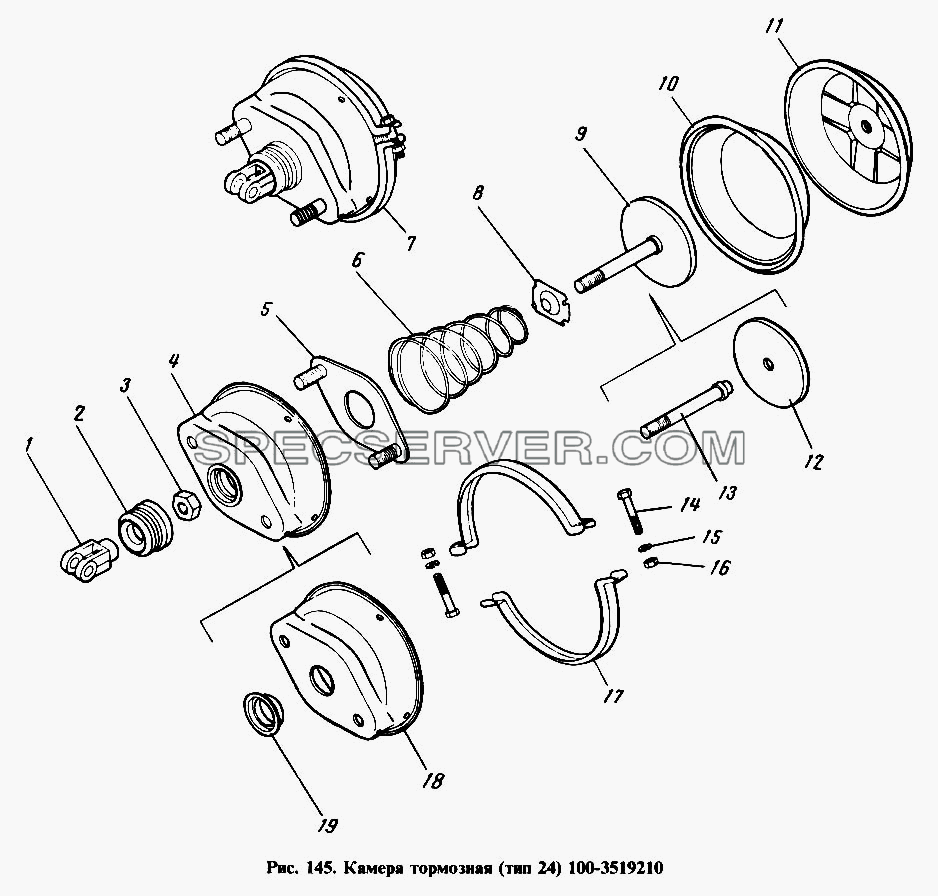

Запчасти: Камера тормозная (тип 24) для КамАЗ-4310

Камера тормозная (тип 24) для КамАЗ-4310 (список запасных частей)

Камера тормозная (тип 24) для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3519238 Вилка
2 100-3519239 Чехол защитный
3 250634 Гайка
4 100-3519221 Корпус в сборе
5 100-3519225 Фланец в сборе
6 100-3519254 Пружина
7 100-3519210 Камера тормозная тип 24 в сборе
8 100-3519458 Тарелка пружины
9 100-3519230 Шток в сборе
10 100-3519250 Мембрана
11 100-3519240 Крышка в сборе
12 100-3519235-10 Диск
13 100-3519034-10 Шток
14 301550 Болт М8-6g
15 305890 Шайба 8 пружинная
16 250510 Гайка М8-6Н
17 100-3519246 Хомут
18 100-3519224 Корпус
19 100-3519222 Фиксатор
Камера тормозная с пружинным энергоаккумулятором (тип 20/20) для КамАЗ-4310 (список запасных частей)

Камера тормозная с пружинным энергоаккумулятором (тип 20/20) для КамАЗ-4310 (список запасных частей)

Камера тормозная с пружинным энергоаккумулятором (тип 20/20) для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3519100-30 Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе
- 5320-3519119 Крышка
1 100-3519222 Фиксатор
2 100-3519124 Корпус
3 100-3519100-10 Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе
4 250510 Гайка М8-6Н
5 305890 Шайба 8 пружинная
6 301550 Болт М8-6g
7 100-3519146 Хомут
8 100-3519150 Мембрана
9 100-3519236 Колпачок
10 100-3519135 Диск
11 252016 Шайба плоская 14х28х3
12 250634 Гайка
13 100-3519254 Пружина
14 100-3519125 Фланец в сборе
15 100-3519120 Корпус в сборе
16 100-3519234 Шток
17 Гайка
18 100-3519239 Чехол защитный
19 100-3519238 Вилка
20 100-3519176 Трубка
21 100-3519277 Шайба
22 100-3519172 Поршень в сборе
23 100-3519269 Тарелка пружины
24 100-3519293 Шланг
25 308787 Хомут в сборе
26 250510 Гайка М8-6Н
27 305890 Шайба 8 пружинная
28 301549 Болт М8-6g
29 100-3512099 Табличка
30 304183 Заклепка пустотелая
31 100-3519160 Энергоаккумулятор пружинный типа 20/20 в сборе
32 100-3519282 Винт
33 305545 Шайба уплотнительная
34 100-3519162 Цилиндр в сборе
35 100-3519168 Пружина
36 100-3519178 Кольцо направляющее
37 100-3519180 Уплотнитель
38 100-3519170 Поршень в сборе
39 100-3512063 Кольцо
40 485407 Кольцо подшипника
41 485406 Подшипник
42 100-3519284 Кольцо упорное
43 483318 Кольцо упорное
44 100-3519189 Кольцо
45 100-3519287 Кольцо
46 100-3519288 Кольцо направляющее
47 100-3519190 Фланец
48 100-3519285 Кольцо
49 100-3519286 Толкатель

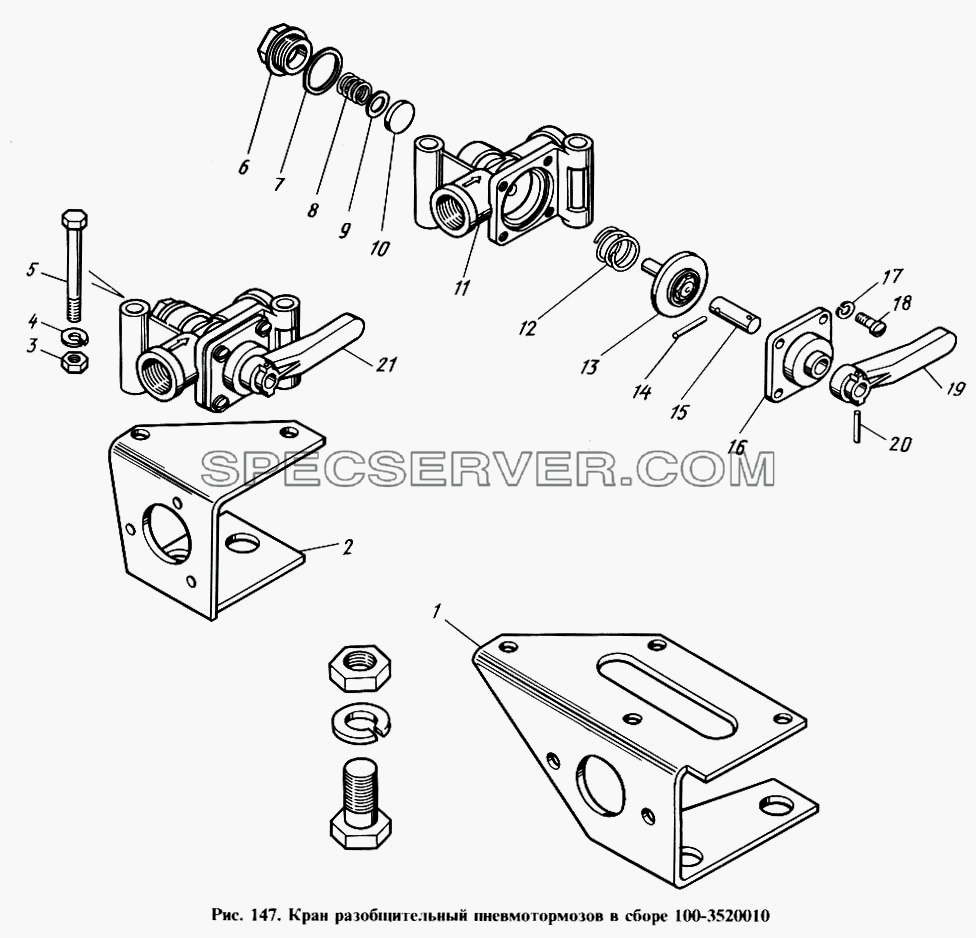

Кран разобщительный в сборе для КамАЗ-4310 (список запасных частей)

Кран разобщительный в сборе для КамАЗ-4310 (список запасных частей)

Кран разобщительный в сборе для КамАЗ-4310 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3520028 Крышка в сборе
1 4310-3520030 Кронштейн крепления разобщительного крана тормозной магистрали левый
2 4310-3520032 Кронштейн крепления разобщительного крана тормозной магистрали правый
3 1/61008/11 Гайка М8х1,25-6Н
4 1/05166/77 Шайба 8 пружинная
5 1/60445/21 Болт М8-6gх65
6 130-3520023 Пробка
7 К80-1107343 Прокладка
8 130-3520022 Пружина
9 130-3520063 Шайба
10 130-3520061 Клапан
11 100-3520016 Корпус
12 130-3520057-Б Пружина
13 130-3520036 Шток
14 258602 Штифт
15 130-3520033-Б Толкатель
16 100-3520029 Крышка
17 252153 Шайба пружинная
18 222501 Винт
19 130-3520020-Б Ручка
20 130-3520031 Штифт толкателя
21 100-3520010 Кран разобщительный в сборе
