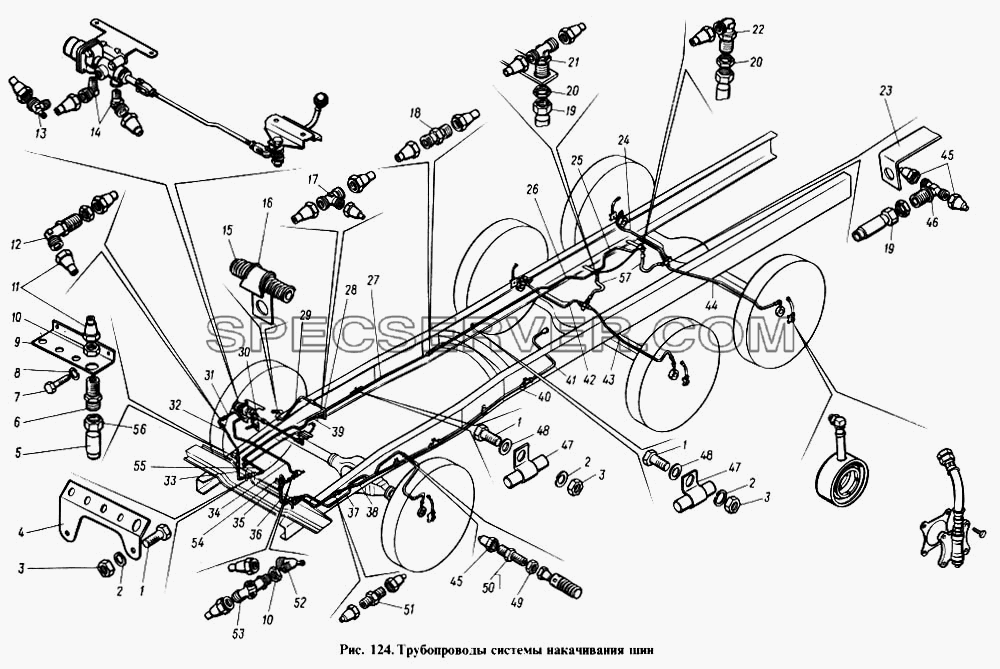

Запчасти: Трубопроводы системы накачивания шин для КамАЗ-4310

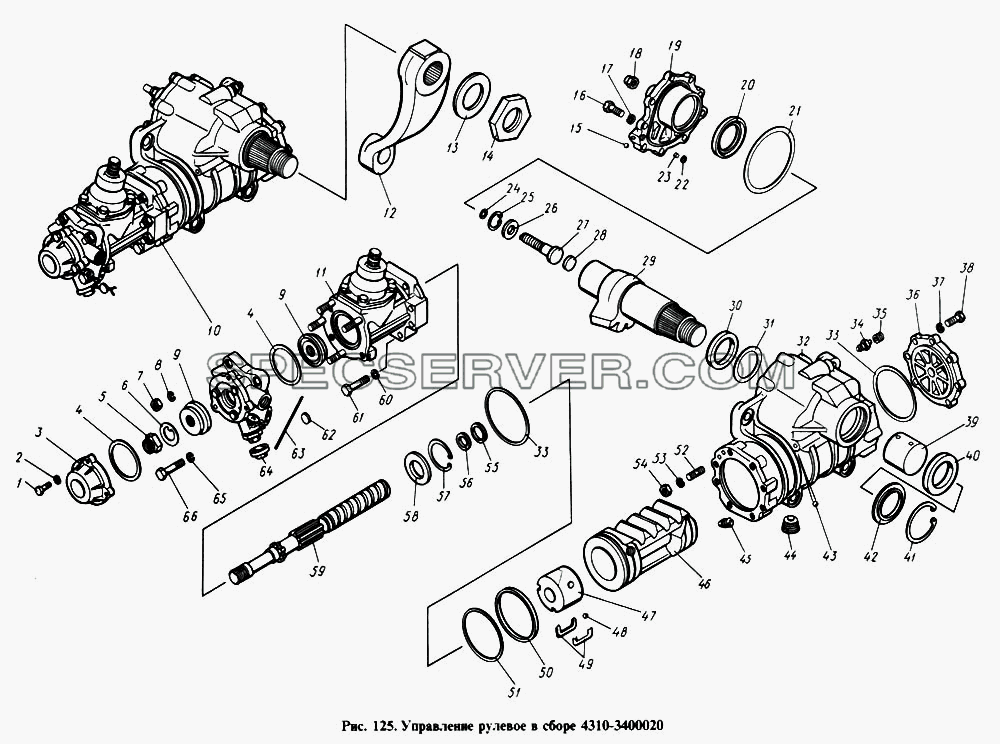

Управление рулевое в сборе для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05166/77	Шайба 8 пружинная
-	1/05196/01	Шайба плоская 8х17
-	1/05196/01	Шайба плоская 8х17
-	1/07266/11	Гайка низкая М18х1,5-6Н
-	1/07266/11	Гайка низкая М18х1,5-6Н
-	1/07266/11	Гайка низкая М18х1,5-6Н
-	1/07266/11	Гайка низкая М18х1,5-6Н
-	1/16913/11	Гайка М10х1-6Н низкая
-	1/60434/21	Болт М8-6gх20
-	1/60434/21	Болт М8-6gх20
-	1/60434/21	Болт М8-6gх20
-	1/60434/21	Болт М8-6gх20
-	1/61008/11	Гайка М8х1,25-6Н
-	1/61008/11	Гайка М8х1,25-6Н
-	1/61008/11	Гайка М8х1,25-6Н
-	1/61008/11	Гайка М8х1,25-6Н
-	300410	Ниппель
-	305206	Гайка накидная
-	4310-3125050	Шланг гибкий к шинам передних колес в сборе
-	4310-3125051	Оболочка шланга
-	4310-3125051	Оболочка шланга
-	4310-3125051	Оболочка шланга
-	4310-3125061	Трубка
-	4310-3125065	Шланг гибкий
-	4310-3125065	Шланг гибкий
-	4310-3125071	Трубка
-	4310-3125073	Трубка
-	4310-3125075	Трубка
-	4310-3125081	Трубка
-	4310-3125095	Трубка
-	4310-3125097	Трубка
-	4310-3125099	Трубка
-	4310-3125101	Трубка
-	4310-3125105	Трубка
-	4310-3125111	Тройник
-	4310-3125115	Трубка
-	4310-3125117	Трубка
-	4310-3125119	Трубка
-	4310-3125171	Трубка
-	4310-3125173	Трубка
-	4310-3125187	Трубка
-	4310-3125191	Трубка
-	4310-3125195	Трубка
-	4310-3125199	Трубка
-	4310-3125256	Кронштейн
-	4310-3506277	Трубка
-	5320-3506064	Шланг
-	5320-3506095	Манжета обжимная
-	853922	Скоба
-	853924	Скоба
-	853924	Скоба
-	853924	Скоба
-	864809	Гайка накидная М20х1,5-6Н
-	864810	Муфта обжимная
-	864810	Муфта обжимная
-	864811	Гайка накидная М14х1,5-6Н
-	864811	Гайка накидная М14х1,5-6Н
-	864811	Гайка накидная М14х1,5-6Н
-	864811	Гайка накидная М14х1,5-6Н
-	864811	Гайка накидная М14х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864813	Гайка накидная М18х1,5-6Н
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864815	Муфта 8 конусная
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817	Муфта конусная 12
-	864817

№	Номер детали	Наименование запчасти
-	4310-3400010	Управление рулевое в сборе
-	4310-3401010	Картер механизма рулевого управления в сборе
-	4310-3401082	Крышка боковая картера в сборе
-	4310-3401092	Накладка защитная
-	864193	Пружина манжеты
1	853354	Болт М8-6gх30
2	1/05166/73	Шайба 8 пружинная
3	4310-3401079	Крышка передняя
4	864201	Кольцо уплотнительное
5	853512	Гайка М25х1,5-6Н
6	5320-3401373	Шайба пружинная
7	1/21647/21	Гайка М10х1,25-6Н
8	1/05168/73	Шайба 10 пружинная
9	864650	Подшипник упорный
10	4310-3400020	Механизм рулевого управления в сборе
11	4310-3401710	Редуктор угловой в сборе
12	4310-3401090	Сошка рулевого управления
13	853631	Шайба
14	853567	Гайка
15	864707	Шарик-заглушка
16	1/13069/21	Болт М10х1,25-6gх30
17	1/05168/73	Шайба 10 пружинная
18	251648	Гайка М14х1,5-6Н ОСТ 37.001.197-75
19	4310-3401083	Крышка боковая
20	4310-3401029	Манжета уплотнительная
21	864206	Кольцо уплотнительное
22	864203	Кольцо уплотнительное редуктора руля
23	5320-3401791	Втулка
24	864204	Кольцо уплотнительное
25	862803	Кольцо упорное
26	5320-3401140	Шайба регулировочная
26	5320-3401141	Шайба регулировочная (453471205)
26	5320-3401142	Шайба регулировочная
26	5320-3401144	Шайба
27	5320-3401163	Винт регулировочный
28	5320-3401176	Шайба упорная
29	4310-3401065	Вал сошки
30	4310-3401029-10	Манжета уплотнительная вала сошки
31	4310-3401789	Шайба упорная уплотнительной манжеты вала сошки
32	4310-3401015	Картер механизма рулевого управления
33	864207	Кольцо уплотнительное рулевого механизма
34	5320-3401371	Клапан перепускной
35	5320-3401377	Колпачок клапана
36	4310-3401529	Крышка задняя картера рулевого управления
37	1/05168/73	Шайба 10 пружинная
38	1/13069/21	Болт М10х1,25-6gх30
39	4310-3401076	Втулка картера
40	864190	Манжета вала сошки в сборе
41	864194	Кольцо упорное
42	4310-3401030	Манжета наружная сальника сошки вала в сборе
43	864707	Шарик-заглушка
44	2101-2401046	Пробка магнитная в сборе
45	4310-3401417	Винт установочный
46	4310-3401411	Рейка-поршень
47	5320-3401038	Гайка шариковая
48	864707	Шарик-заглушка
49	5320-3401179	Желоб шариковой гайки
50	4310-3401415	Кольцо уплотнительное рейки-поршня
51	864208	Кольцо распорное
52	1/35466/21	Шпилька М10х1,25х20х35
53	1/05168/73	Шайба 10 пружинная
54	1/21647/21	Гайка М10х1,25-6Н
55	862812	Кольцо упорное втулки
56	5320-3401361	Кольцо уплотнительное винта рулевого управления
57	5320-3401391	Кольцо распорное
58	5320-3401403	Втулка плавающая
59	4310-3401359	Винт рулевого управления
60	1/05166/73	Шайба 8 пружинная
61	1/13438/31	Болт М10х1,25-6gх50
62	379432	Пломба
63	258266	Проволока
64	4310-3401780	Колпачок регулировочного винта предохранительного клапана
65	1/05168/73	Шайба 10 пружинная
66	853034	Болт М10х1,5-6gх65

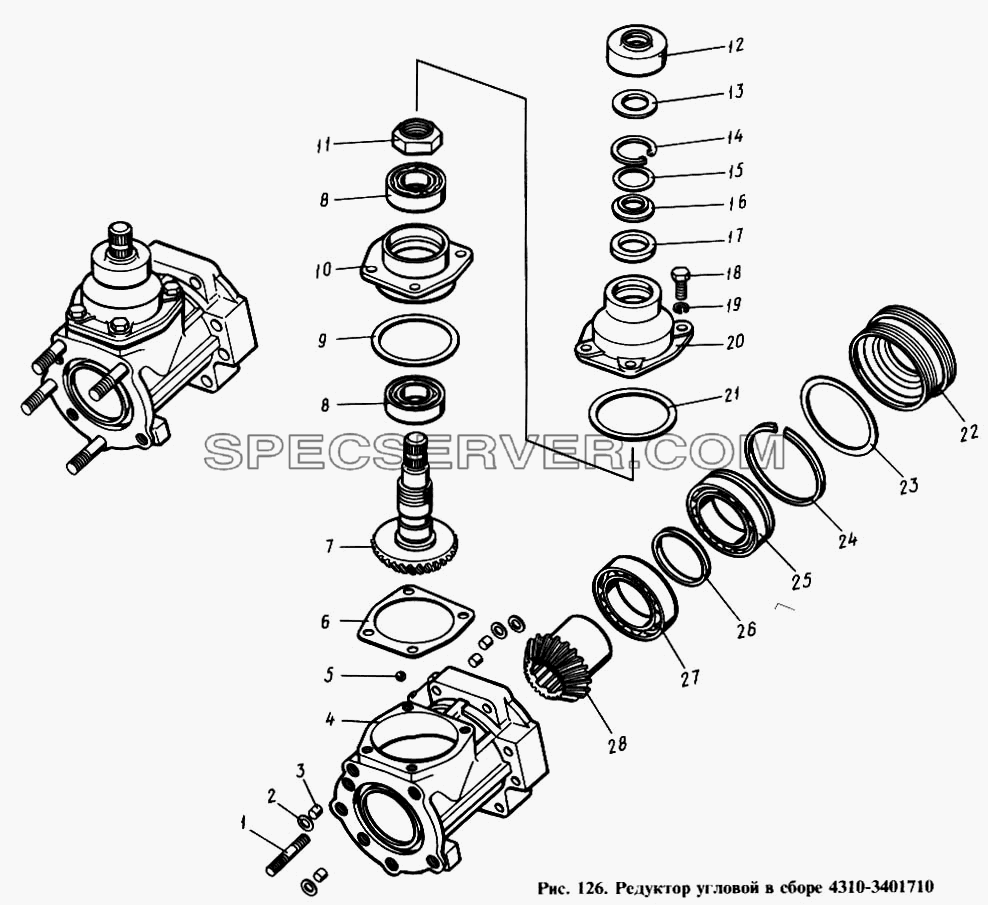

Редуктор угловой в сборе для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	4310-3401716	Корпус в сборе
-	4310-3401720	Крышка корпуса с манжетами в сборе
-	4310-3401736	Шестерня ведущая с корпусом в сборе
-	4310-3401750	Шестерня ведомая углового редуктора
-	853309	Шпилька большая
1	853310	Шпилька М10х1,5х20х35
2	864203	Кольцо уплотнительное редуктора руля
3	5320-3401791	Втулка
4	4310-3401717	Корпус
5	864707	Шарик-заглушка
6	5320-3401753	Прокладка регулировочная
6	5320-3401754	Прокладка регулировочная
6	5320-3401755	Прокладка регулировочная
6	5320-3401756	Прокладка регулировочная
7	4310-3401737	Шестерня ведущая
8	205К	Подшипник шариковый радиально-упорный
9	864213	Кольцо уплотнительное
10	4310-3401745	Корпус ведущей шестерни
11	853512	Гайка М25х1,5-6Н
12	4310-3401741	Крышка защитная
13	864245	Кольцо уплотнительное
14	862804	Манжета в сборе
15	853635	Шайба плоская 27х34х1
16	864113	Манжета 22х34,5 в сборе
17	5320-3401746	Манжета в сборе
18	853354	Болт М8-6gх30
19	1/05166/73	Шайба 8 пружинная
20	4310-3401721	Крышка корпуса
21	5320-3401740	Кольцо уплотнительное
22	5320-3401719	Крышка упорная
23	864201	Кольцо уплотнительное
24	862801	Кольцо упорное
25	864705	Подшипник
26	5320-3401743	Втулка распорная
27	864706	Подшипник
28	4310-3401751	Шестерня ведомая

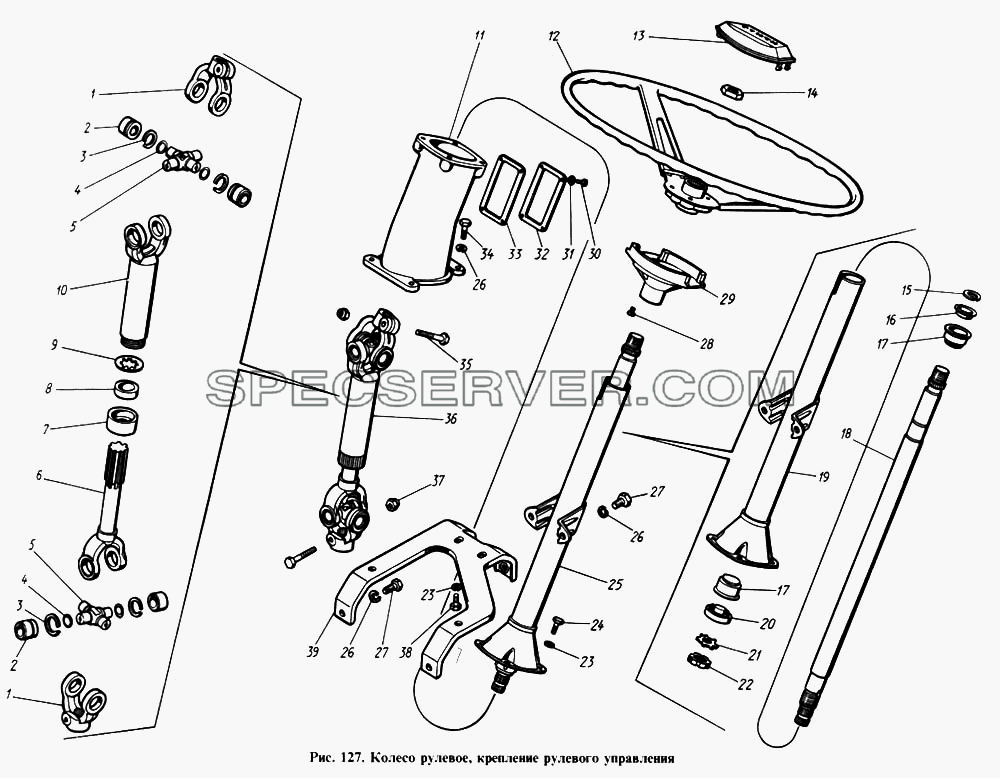

Колесо рулевое, крепление рулевого управления для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/05172/73	Шайба 16 пружинная
-	1/58405/31	Болт М16х1,5-6gх50
-	1/69858/31	Болт
-	5320-3422035	Вилка шлицевой втулки
-	5320-3422037	Втулка шлицевая
-	5320-3444045	Обойма уплотнительного кольца
-	5320-3444047	Кольцо уплотнительное подшипника вала рулевого управления
-	853648	Шайба плоская 30,5х36х0,8
1	4310-3422027	Вилка карданного вала
2	864710	Подшипник игольчатый
3	862805	Кольцо упорное
4	864202	Кольцо уплотнительное крестовины руля
5	5320-3422039	Крестовина карданного вала
6	5320-3422038	Вилка со шлицевым стержнем
7	5320-3422051	Обойма уплотнительного кольца
8	5320-3422047	Кольцо уплотнительное
9	5320-3422049	Кольцо упорное
10	5320-3422034	Вилка со шлицевой втулкой в сборе
11	5320-3403066	Фланец крепления колонки
12	5320-3402015-01	Колесо рулевое в сборе
13	5320-3402060-10	Крышка рулевого колеса верхняя
14	1/07268/21	Гайка низкая М22х1,5-6Н
15	862805	Кольцо упорное
16	5320-3444049	Кольцо разжимное подшипника шарикового
17	836906	Подшипник шариковый колонки руля в сборе
17	864731	Подшипник шариковый колонки руля в сборе
18	5320-3444032-01	Вал колонки в сборе
19	5320-3444022	Труба колонки в сборе
20	5320-3444044	Обойма уплотнительного кольца колонки руля в сборе
21	853649	Шайба стопорная 27,5
22	853520	Гайка М27х1,5-6Н
23	1/05166/73	Шайба 8 пружинная
23	1/05166/73	Шайба 8 пружинная
24	1/60434/21	Болт М8-6gх20
25	5320-3444010	Колонка рулевого управления в сборе
26	1/05168/73	Шайба 10 пружинная
26	1/05168/73	Шайба 10 пружинная
26	1/05168/73	Шайба 10 пружинная
27	1/59705/21	Болт М10х1,25-6gх20
27	1/59705/21	Болт М10х1,25-6gх20
28	1/03892/01	Винт М5-6gх8
29	5320-3402064	Крышка рулевого колеса нижняя
30	1/03746/01	Винт М4-6gх6
31	1/11953/73	Шайба 4 пружинная
32	5320-3403068	Крышка фланца
33	5320-3403071	Прокладка крышки фланца
34	1/59707/31	Болт М10х1,25-6gх25
35	853062	Болт М8-6gх45
36	4310-3422010	Вал карданный рулевого управления в сборе
37	251645	Гайка М8-6Н ОСТ 37.001.197-75
38	1/60432/21	Болт М8-6gх16
39	5320-3403009	Кронштейн крепления колонки в сборе

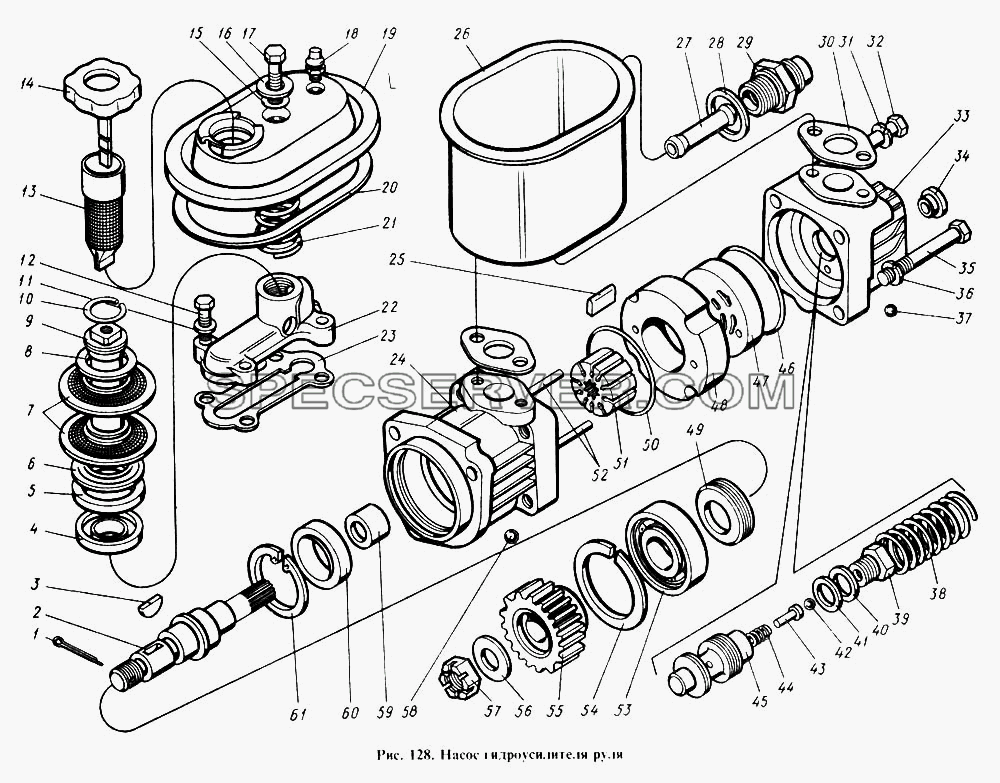

Насос гидроусилителя руля для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/05166/73	Шайба 8 пружинная
-	1/05166/73	Шайба 8 пружинная
-	1/05168/73	Шайба 10 пружинная
-	1/26386/01	Шайба плоская 10,6х18х2
-	1/59716/21	Болт М10х1,25-6gх90
-	1/59717/21	Болт крепления насоса
-	1/60434/21	Болт М8-6gх20
-	1/60438/21	Болт М8-6gх30
-	4310-3407200	Насос гидроусилителя руля в сборе
-	4310-3407212	Крышка насоса гидроусилителя руля в сборе
-	4310-3407213	Крышка насоса
-	5320-3407412	Пластина
-	5320-3407483	Указатель уровня масла
-	5320-3407764	Пластина
-	53212-3407270	Клапан перепускной в сборе
-	53212-3407338	Фильтр насоса в сборе
-	53212-3407340	Труба фильтра с днищем в сборе
-	740.3407032	Прокладка насоса гидроусилителя руля
-	740.3407034	Прокладка
-	740.3407110	Трубка высокого давления насоса гидроусилителя руля
-	740.3407116	Трубка низкого давления насоса гидроусилителя руля
-	864124	Пружина манжеты
-	870920	Кляммер 13
-	870921	Скоба специальная
1	1/07970/01	Шплинт 4х30
2	5320-3407217	Валик насоса
3	853803	Шпонка сегментная 5х7,5х19
4	5320-3407341	Днище фильтра
5	5320-3407429	Манжета уплотнительная фильтра насоса
6	5320-3407765	Пластина фильтра нижняя
7	5320-3407359	Элемент фильтрующий насоса в сборе
8	5320-3407763	Пластина фильтра насоса
9	53212-3407361	Труба фильтра насоса
10	1/34012/76	Кольцо 24 стопорное
11	1/05194/01	Шайба плоская 6х12х1,5
12	1/09026/21	Болт
13	5320-3407328	Фильтр заливной в сборе
14	5320-3407350	Пробка заливной горловины бачка в сборе
15	864218	Кольцо уплотнительное
16	1/26470/01	Шайба плоская 8,45х25х2,5
17	1/60439/21	Болт М8-6gх35
18	864000	Клапан предохранительный на давление 0,12-0,24 кг/см2
19	53212-3407400	Крышка бачка в сборе
20	5320-3407413	Прокладка уплотнительная крышки бачка
21	5320-3407363	Пружина фильтра
22	5320-3407435	Коллектор насоса
23	5320-3407439	Прокладка коллектора насоса
24	5320-3407211	Корпус насоса
25	5320-3407251	Лопасть насоса
26	5320-3407300-01	Бачок насоса в сборе
27	5320-3407441	Трубка бачка
28	853634	Шайба плоская
29	5320-3407322-10	Штуцер возвратный бачка
30	5320-3407437-01	Прокладка уплотнительная
31	1/05168/77	Шайба 10 пружинная
32	853043	Болт М10х1,25-6gх90
33	5320-3407213	Крышка насоса
34	864843	Седло уплотнительное
35	853041	Болт М10х1,25-6gх70
36	1/05168/77	Шайба 10 пружинная
37	864712	Шарик Б 4,0-60
38	5320-3407281	Пружина перепускного клапана
39	5320-3407277	Седло предохранительного клапана
40	853646	Шайба регулировочная, толщиной 0,7 мм
41	853645	Шайба регулировочная 10,2х14х0,5
42	864712	Шарик Б 4,0-60
43	5320-3407275	Направляющая пружины
44	5320-3407272	Пружина предохранительного клапана
45	53212-3407271	Золотник перепускной
46	864217	Кольцо уплотнительное
47	5320-3407255	Диск распределительный
48	5320-3407253	Статор насоса
49	5320-3407220	Кольцо маслоотгонное
50	853041	Болт М10х1,25-6gх70
51	5320-3407248	Ротор насоса
52	853757	Штифт 5х43
53	864713	Подшипник 6-305
54	862806	Кольцо Б 62 ГОСТ 13943-68
55	5320-3407240	Шестерня привода насоса гидроусилителя руля
56	1/35507/01	Шайба плоская 16х30
57	853536	Гайка М16х1,5-6Н
58	864712	Шарик Б 4,0-60
59	864714	Подшипник игольчатый
60	864121	Манжета 24х46 в сборе
61	740.1308131	Кольцо Б47

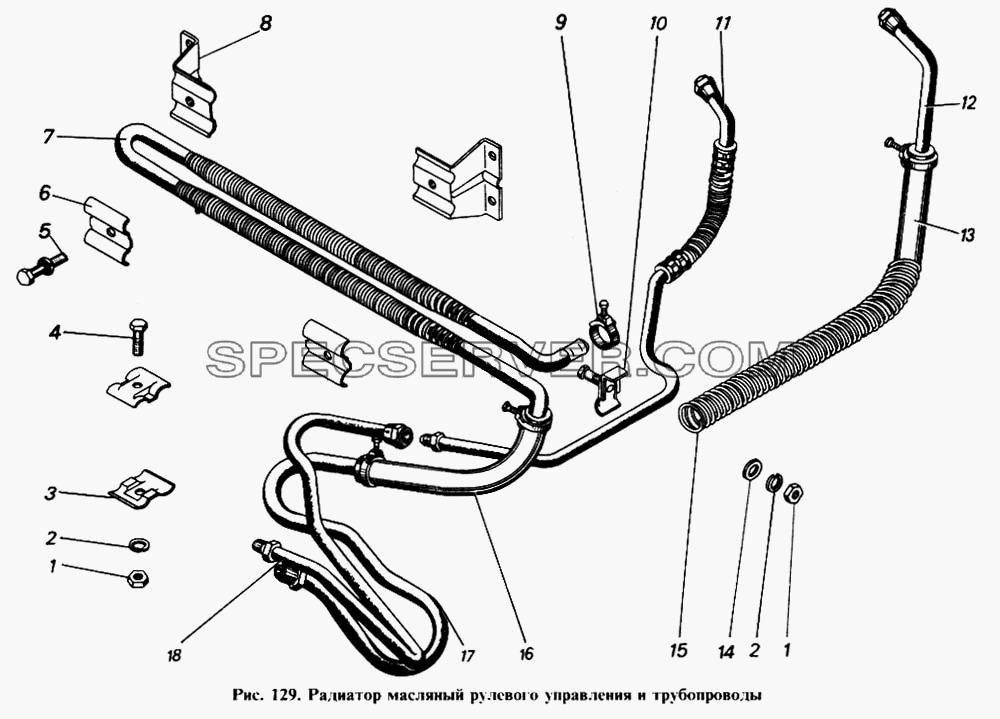

Радиатор масляный рулевого управления и трубопроводы для КамАЗ-4310 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/38256/21	Болт М8-6gх16 с пружинной шайбой в сборе
-	1/40898/01	Гайка М5-6Н
-	5320-3419010	Радиатор масляный гидроусилителя руля в сборе
-	853015	Болт М5-6gх24
-	853895	Лента хомута
-	853896	Упор хомута
1	1/61008/11	Гайка М8х1,25-6Н
2	1/05166/77	Шайба 8 пружинная
3	5320-3408163	Планка крепления труб насоса
4	1/60439/21	Болт М8-6gх35
5	1/38258/21	Болт с пружинной шайбой в сборе
6	5320-3419037	Скоба крепления масляного радиатора
7	5320-3419011	Радиатор масляный гидроусилителя руля
8	5320-3419030	Кронштейн масляного радиатора в сборе
9	853894	Хомут в сборе
10	5320-3408151	Планка крепления трубы малая
11	5320-3408020	Шланг высокого давления насоса гидроусилителя руля в сборе
12	5320-3408110	Труба низкого давления насоса задняя в сборе
13	5320-3408136	Шланг низкого давления передний
14	1/05196/01	Шайба плоская 8х17
15	5320-3408165	Чехол защитный шланга низкого давления
16	5320-3408024	Шланг низкого давления
17	5320-3408124	Труба низкого давления рулевого механизма в сборе
18	5320-3408054	Труба высокого давления рулевого механизма в сборе

Трубопроводы системы накачивания шин для КамАЗ-4310 (список запасных частей)

Управление рулевое в сборе для КамАЗ-4310 (список запасных частей)

Редуктор угловой в сборе для КамАЗ-4310 (список запасных частей)

Колесо рулевое, крепление рулевого управления для КамАЗ-4310 (список запасных частей)

Насос гидроусилителя руля для КамАЗ-4310 (список запасных частей)

Радиатор масляный рулевого управления и трубопроводы для КамАЗ-4310 (список запасных частей)
