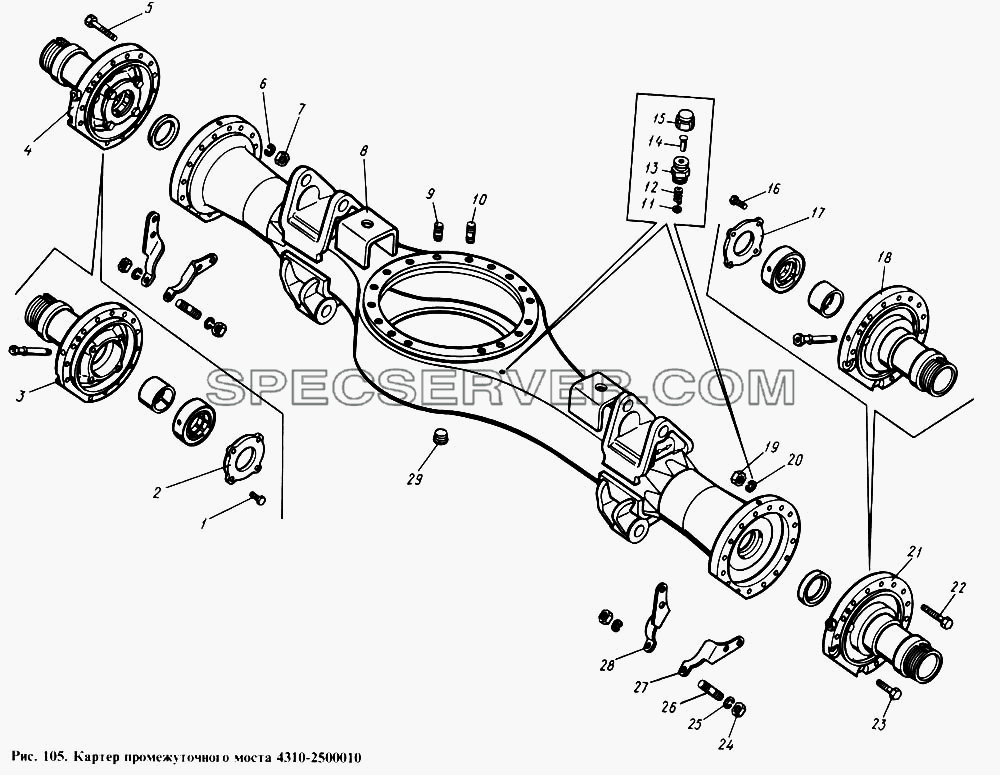

Запчасти: Картер промежуточного моста для КамАЗ-4310
Картер промежуточного моста для КамАЗ-4310 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/55411/21 |
Болт М12х1,25-6gх65 |
- |
|
1/55414/21 |
Болт М12х1,25-6gх80 |
- |
|
4310-2401016 |
Направляющая полуоси |
- |
|
864000 |
Клапан предохранительный на давление 0,12-0,24 кг/см2 |
- |
|
864341 |
Пробка КГ 1/8" |
1 |
|
1/42381/21 |
Болт самоконтрящийся |
2 |
|
4310-2401129 |
Кольцо цапфы |
3 |
|
4310-2304084 |
Цапфа правая |
4 |
|
4310-2401080 |
Цапфа правая в сборе |
5 |
|
1/55413/21 |
Болт М12х1,25-6gх75 |
6 |
|
1/05170/77 |
Шайба 12 пружинная |
7 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
8 |
|
4310-2501010 |
Картер промежуточного моста в сборе |
9 |
|
1/18004/31 |
Шпилька М16х1,5х22х35 |
10 |
|
1/18006/31 |
Шпилька картера М16х1,5х22х45 |
11 |
|
853643 |
Шайба плоская специальная 2,5х6,2 |
12 |
|
864004 |
Пружина |
13 |
|
864001 |
Штуцер клапана |
14 |
|
864002 |
Клапан |
15 |
|
864003 |
Колпачок клапана (453576512) |
16 |
|
1/42381/21 |
Болт самоконтрящийся |
17 |
|
4310-2401129 |
Кольцо цапфы |
18 |
|
4310-2304085 |
Цапфа левая |
19 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
20 |
|
1/05170/77 |
Шайба 12 пружинная |
21 |
|
4310-2401081 |
Цапфа в сборе |
22 |
|
1/55413/21 |
Болт М12х1,25-6gх75 |
23 |
|
1/55411/21 |
Болт М12х1,25-6gх65 |
24 |
|
1/21647/11 |
Гайка М10х1,25-6Н |
25 |
|
1/05168/70 |
Шайба 10 пружинная |
26 |
|
1/34539/21 |
Шпилька |
27 |
|
4310-3502016 |
Кронштейн |
28 |
|
4310-3502015 |
Кронштейн |
29 |
|
2101-2401046 |
Пробка магнитная в сборе |

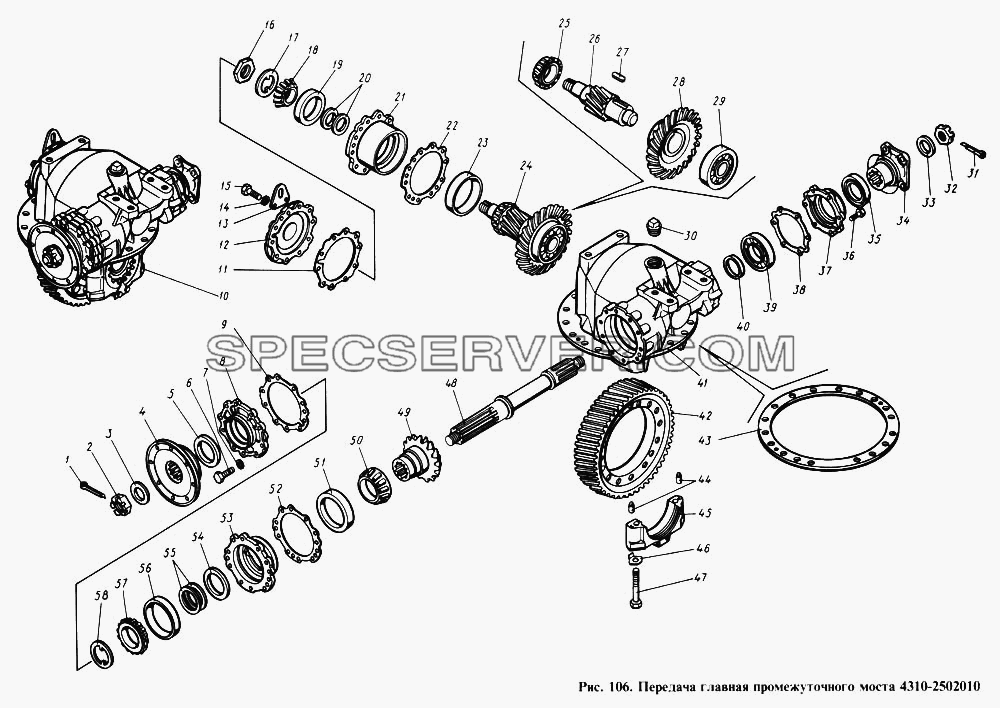

Запчасти: Главная передача промежуточного моста для КамАЗ-4310
Главная передача промежуточного моста для КамАЗ-4310 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/05168/77 |
Шайба 10 пружинная |
- |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
- |
|
4310-2502020 |
Колеса зубчатые ведущее и ведомое конические (комплект после спаривания) |
- |
|
5320-2402015 |
Картер главной передачи с крышками подшипников в сборе |
- |
|
5320-2402041 |
Маслоотражатель |
- |
|
5320-2402041 |
Маслоотражатель |
- |
|
5320-2402048 |
Стакан подшипника в сборе |
- |
|
5320-2402050 |
Крышка стакана подшипников в сборе |
- |
|
5320-2402076 |
Крышка подшипников дифференциала в сборе |
- |
|
5320-2402108 |
Стакан подшипников в сборе |
- |
|
5320-2502208 |
Крышка заднего подшипника с сальником в сборе |
- |
|
864177 |
Корпус манжеты в сборе |
- |
|
864179 |
Пружина манжеты |
- |
|
864179 |
Пружина манжеты |
- |
|
864181 |
Манжета в сборе |
- |
|
864718 |
Кольцо внутреннее с сепаратором и роликами в сборе |
- |
|
864719 |
Кольцо наружное |
- |
|
864724 |
Подшипник роликовый конический в сборе |
- |
|
864728 |
Подшипник роликовый конический в сборе |
1 |
|
1/07350/01 |
Шплинт 4,7х50 |
2 |
|
853522 |
Гайка прорезная МЗЗх1,5-6Н |
3 |
|
862500 |
Шайба плоская 34х60х6 |
4 |
|
4310-1802198 |
Фланец раздаточной коробки задний в сборе |
5 |
|
864176 |
Манжета 70х92 в сборе |
6 |
|
1/55408/21 |
Болт М12х1,25-6gх50 |
7 |
|
1/05170/77 |
Шайба 12 пружинная |
8 |
|
5320-2402051 |
Крышка стакана подшипников |
9 |
|
5320-2402047 |
Прокладка |
10 |
|
4310-2502010 |
Передача главная в сборе |
11 |
|
5320-2402047 |
Прокладка |
12 |
|
5320-2402126 |
Крышка стакана подшипника |
13 |
|
5320-2402371 |
Скоба редуктора |
14 |
|
1/05170/77 |
Шайба 12 пружинная |
15 |
|
1/55408/21 |
Болт М12х1,25-6gх50 |
16 |
|
853516 |
Гайка М42х1,5-6Н |
17 |
|
5320-2402249 |
Шайба опорная |
18 |
|
853950 |
Кольцо подшипника внутреннее с сепаратором и роликами в сборе |
19 |
|
853949 |
Кольцо подшипника наружное |
20 |
|
5320-2402088 |
Шайба регулировочная |
20 |
|
5320-2402089 |
Шайба регулировочная |
20 |
|
5320-2402090 |
Шайба регулировочная |
20 |
|
5320-2402091 |
Шайба регулировочная |
20 |
|
5320-2402092 |
Шайба регулировочная |
20 |
|
5320-2402093 |
Шайба регулировочная |
20 |
|
5320-2402094 |
Шайба регулировочная |
20 |
|
5320-2402095 |
Шайба регулировочная |
21 |
|
5320-2402112 |
Стакан подшипника |
22 |
|
5320-2402096 |
Прокладка регулировочная |
22 |
|
5320-2402097 |
Прокладка регулировочная |
22 |
|
5320-2402098 |
Прокладка регулировочная |
22 |
|
5320-2402099 |
Прокладка регулировочная |
22 |
|
5320-2402100 |
Прокладка регулировочная |
23 |
|
864771 |
Кольцо подшипника наружное |
24 |
|
5320-2402064-20 |
Шестерня ведомая коническая и ведущая цилиндрическая в сборе |
25 |
|
864770 |
Кольцо внутреннее с сепаратором и роликами в сборе |
26 |
|
5320-2402110-20 |
Шестерня ведущая цилиндрическая |
27 |
|
853800 |
Шпонка 14х9х45 |
28 |
|
5320-2402060 |
Шестерня ведомая коническая |
29 |
|
864715 |
Подшипник роликовый радиальный в сборе |
30 |
|
262515 |
Пробка КГ 1/4" ОСТ 37.001.178-82 |
31 |
|
1/07350/01 |
Шплинт 4,7х50 |
32 |
|
853522 |
Гайка прорезная МЗЗх1,5-6Н |
33 |
|
862500 |
Шайба плоская 34х60х6 |
34 |
|
5320-2402036 |
Фланец ведущего вала в сборе |
35 |
|
864180 |
Манжета с пружиной в сборе |
36 |
|
1/38306/21 |
Болт М10х1,25gх35 |
37 |
|
5320-2502209 |
Крышка подшипника |
38 |
|
5320-2402225 |
Прокладка крышки |
39 |
|
864717 |
Подшипник роликовый цилиндрический в сборе |
40 |
|
5320-2402229 |
Шайба опорная заднего подшипника ведущего вала |
41 |
|
5320-2402018 |
Картер главной передачи |
42 |
|
5320-2402120-20 |
Шестерня ведомая цилиндрическая |
43 |
|
5320-2402034 |
Прокладка картера редуктора |
44 |
|
5320-2402077 |
Штифт крышки подшипника дифференциала |
45 |
|
5320-2402079 |
Крышка подшипника |
46 |
|
5320-2402078-10 |
Шайба стопорная |
47 |
|
853035 |
Болт М18х1,5-6gх110 |
48 |
|
4310-2502024 |
Вал ведущий |
49 |
|
4310-2502017 |
Колесо зубчатое ведущее коническое |
50 |
|
864730 |
Кольцо подшипника внутреннее в сборе |
51 |
|
864729 |
Кольцо наружное |
52 |
|
5320-2402096 |
Прокладка регулировочная |
52 |
|
5320-2402097 |
Прокладка регулировочная |
52 |
|
5320-2402098 |
Прокладка регулировочная |
52 |
|
5320-2402099 |
Прокладка регулировочная |
52 |
|
5320-2402100 |
Прокладка регулировочная |
53 |
|
5320-2402049 |
Стакан подшипника |
54 |
|
5320-2402029 |
Втулка распорная |
55 |
|
5320-2402188 |
Шайба регулировочная подшипников |
55 |
|
5320-2402189 |
Шайба регулировочная подшипников |
55 |
|
5320-2402190 |
Шайба регулировочная подшипников |
55 |
|
5320-2402191 |
Шайба регулировочная подшипников |
55 |
|
5320-2402192 |
Шайба регулировочная подшипников |
55 |
|
5320-2402193 |
Шайба регулировочная подшипников |
55 |
|
5320-2402194 |
Шайба регулировочная подшипников |
55 |
|
5320-2402195 |
Шайба регулировочная подшипников |
56 |
|

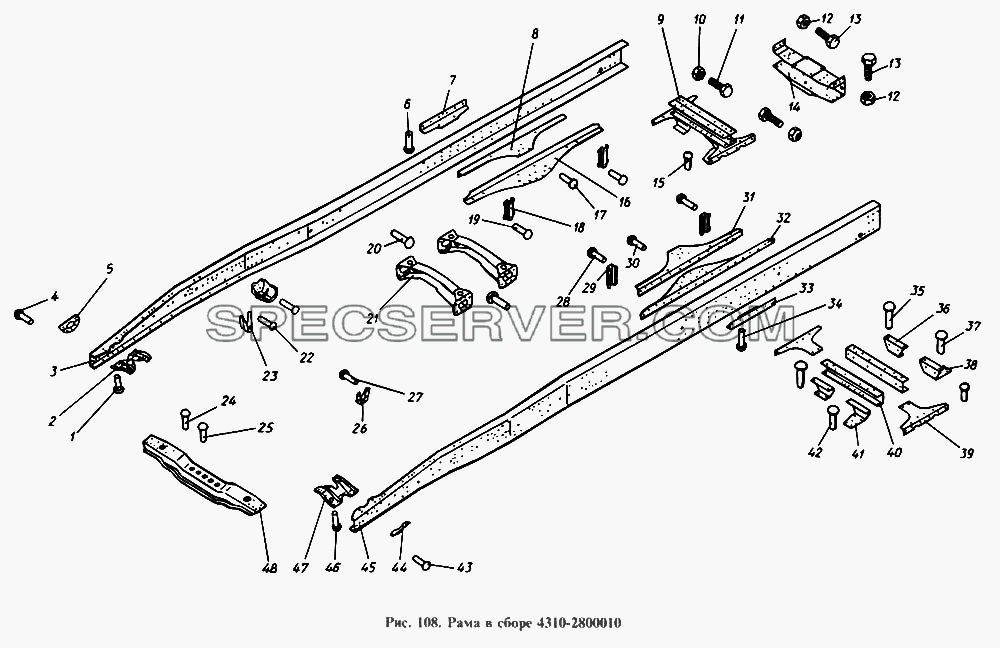

Рама в сборе для КамАЗ-4310 (список запасных частей)
Рама в сборе для КамАЗ-4310 (список запасных частей)
Таблица запасных частей

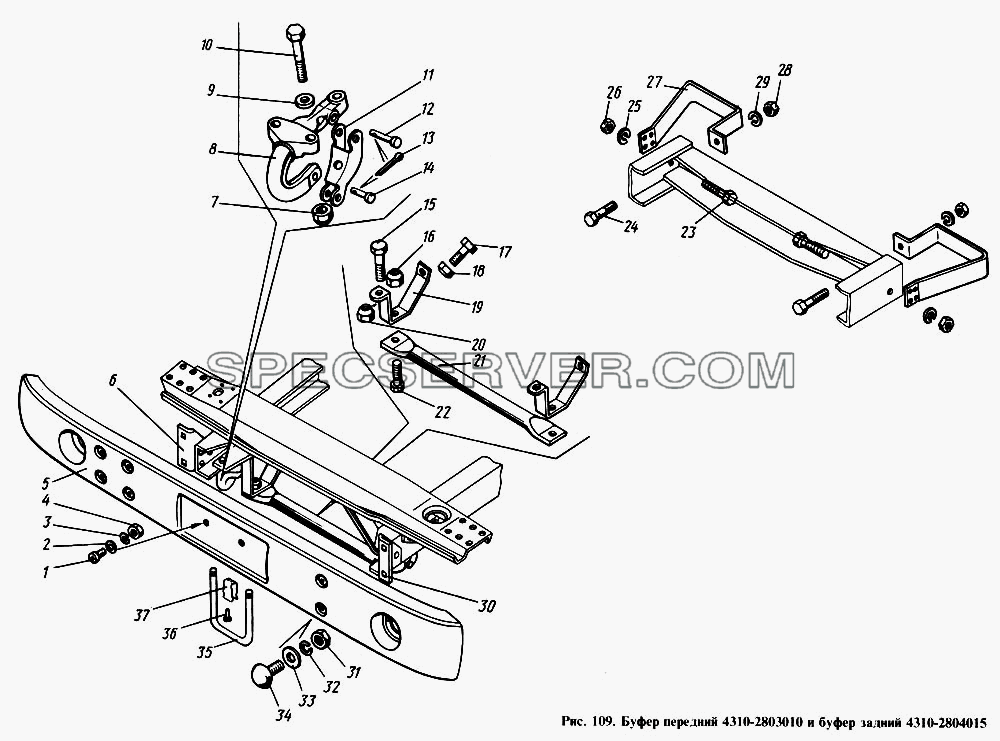

Буфер передний и буфер задний для КамАЗ-4310 (список запасных частей)
Буфер передний и буфер задний для КамАЗ-4310 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/21640/11 |
Гайка М14х1,5-6Н |
- |
|
1/55405/21 |
Болт М12х1,25-6gх35 |
- |
|
251644 |
Гайка М6-6Н ОСТ 37.001.197-75 |
- |
|
251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97 |
- |
|
4310-2803015 |
Буфер передний |
1 |
|
1/32764/01 |
Винт М6-6gх20 |
2 |
|
1/26397/01 |
Шайба регулировочная 6х11х1 |
3 |
|
1/05164/70 |
Шайба 6 пружинная |
4 |
|
1/58962/11 |
Гайка ЕМ6-6Н |
5 |
|
4310-2803010 |
Буфер передний в сборе |
6 |
|
4310-2803026-20 |
Кронштейн переднего буфера правый |
7 |
|
251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 |
8 |
|
5320-2806016 |
Крюк буксирный передний |
9 |
|
853614 |
Шайба плоская 16,4х35х8 |
10 |
|
1/59810/21 |
Болт М16х1,5-6gх55 |
11 |
|
5320-2806043 |
Петля буксирного крюка |
12 |
|
260115 |
Палец 14х55 |
13 |
|
1/07790/01 |
Шплинт |
14 |
|
260108 |
Палец 14х35 ОСТ-37.001.163-97 |
15 |
|
1/59811/21 |
Болт М16х1,5-6gх60 |
16 |
|
251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 |
17 |
|
1/55406/21 |
Болт М12х1,25-6gх40 |
18 |
|
251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97 |
19 |
|
4310-2815115 |
Кронштейн защитной штанги |
20 |
|
251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 |
21 |
|
4310-2815111 |
Штанга защитная |
22 |
|
1/13905/21 |
Болт М16х1,25-6gх40 |
23 |
|
1/13905/21 |
Болт М16х1,25-6gх40 |
24 |
|
45 9348 2755 |
Болт М20х1,5х45 |
25 |
|
1/05172/77 |
Шайба 16 пружинная |
26 |
|
1/21641/11 |
Гайка М16х1,5-6Н |
27 |
|
4310-2804015 |
Буфер задний |
28 |
|
1/21643/11 |
Гайка М20х1,25-6Н |
29 |
|
1/05174/77 |
Шайба 20 пружинная |
30 |
|
4310-2803027-20 |
Кронштейн переднего буфера левый |
31 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
32 |
|
1/05170/73 |
Шайба 12 пружинная |
33 |
|
1/26469/01 |
Шайба плоская 12,6х28х3 |
34 |
|
853020 |
Болт М12х1,25-6gх30 |
35 |
|
4310-2803080 |
Подножка переднего буфера |
36 |
|
1/03766/21 |
Винт М6х14 |
37 |
|
4310-2803085 |
Защелка подножки |

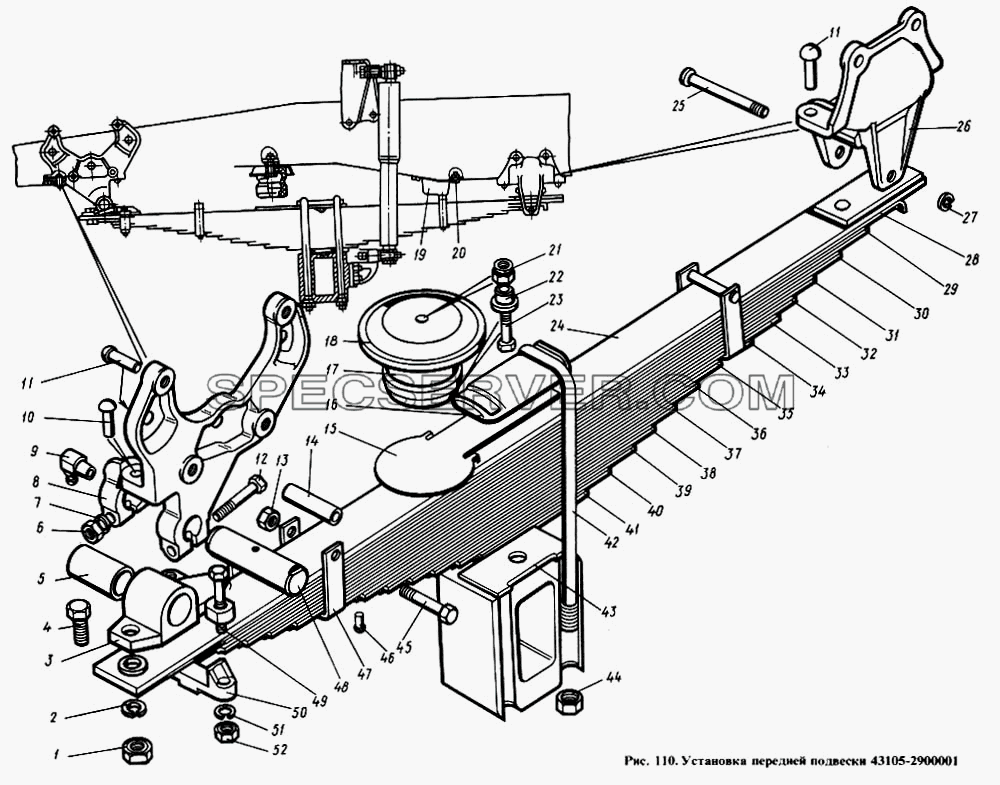

Установка передней подвески для КамАЗ-4310 (список запасных частей)
Установка передней подвески для КамАЗ-4310 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/05168/77 |
Шайба 10 пружинная |
- |
|
1/21647/11 |
Гайка М10х1,25-6Н |
- |
|
257068 |
Заклепка 12х22 |
- |
|
4310-2902408 |
Стремянка правая |
- |
|
4310-2902418 |
Подкладка |
- |
|
4310-2902430 |
Подушка передней рессоры |
- |
|
4310-2902444 |
Кронштейн правый |
- |
|
4310-2902556 |
Проставка |
- |
|
43105-2900001 |
Установка передней подвески в сборе |
- |
|
45 9712 0246 |
Заклепка 12х30 |
- |
|
5320-2902007 |
Рессора передняя в сборе |
- |
|
5320-2902051 |
Лист № 8 с хомутами в сборе |
- |
|
5320-2902101 |
Лист № 1 |
- |
|
5320-2902133 |
Накладка листа |
- |
|
5320-2918428 |
Фиксатор |
- |
|
853510 |
Гайка |
1 |
|
1/21643/11 |
Гайка М20х1,25-6Н |
2 |
|
1/05174/77 |
Шайба 20 пружинная |
3 |
|
5320-2902126 |
Ушко передней рессоры |
4 |
|
45 9348 2755 |
Болт М20х1,5 |
5 |
|
5320-2902028 |
Втулка ушка |
6 |
|
1/21640/11 |
Гайка М14х1,5-6Н |
7 |
|
1/05171/77 |
Шайба 14 пружинная |
8 |
|
4310-2902445 |
Кронштейн левый |
9 |
|
2.3.45.Ц6 |
Масленка 2.3.45.Ц6 |
10 |
|
1/30232/00 |
Заклепка 16х50 |
11 |
|
1/30230/00 |
Заклепка 16х45 |
12 |
|
1/58621/31 |
Болт М14х1,5-6gх80 |
13 |
|
1/21647/11 |
Гайка М10х1,25-6Н |
14 |
|
5320-2902068 |
Втулка распорная |
15 |
|
4310-2902631 |
Опора буфера |
16 |
|
4310-2902412 |
Накладка |
17 |
|
5320-2902624 |
Буфер передней рессоры |
18 |
|
5320-2902632 |
Чашка буфера (45351370994) |
19 |
|
4310-2902684 |
Буфер дополнительный в сборе |
20 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
21 |
|
251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 |
22 |
|
5320-2902635 |
Втулка буфера в сборе |
23 |
|
1/59811/21 |
Болт М16х1,5-6gх60 |
24 |
|
5320-2902015 |
Лист № 1 с накладкой в сборе |
25 |
|
43105-2902485 |
Палец |
26 |
|
43105-2902443 |
Кронштейн передней рессоры задний в сборе |
27 |
|
Б 16 |
Кольцо |
28 |
|
5320-2902102 |
Лист № 2 |
29 |
|
5320-2902103 |
Лист № 3 |
30 |
|
5320-2902104 |
Лист № 4 |
31 |
|
5320-2902105 |
Лист № 5 |
32 |
|
5320-2902106 |
Лист № 6 |
33 |
|
5320-2902107 |
Лист № 7 |
34 |
|
5320-2902108 |
Лист № 8 |
35 |
|
5320-2902109 |
Лист № 9 |
36 |
|
5320-2902110 |
Лист № 10 |
37 |
|
5320-2902111 |
Лист № 11 |
38 |
|
5320-2902112 |
Лист № 12 |
39 |
|
5320-2902113 |
Лист № 13 |
40 |
|
5320-2902114 |
Лист № 14 |
41 |
|
5320-2902115 |
Лист № 15 |
42 |
|
4310-2902409 |
Стремянка левая |
43 |
|
4310-2902555 |
Проставка в сборе |
44 |
|
853510 |
Гайка |
45 |
|
1/59718/21 |
Болт М10х1,25-6gх100 |
46 |
|
1/29979/00 |
Заклепка 12х22 |
47 |
|
5320-2902060 |
Хомут |
48 |
|
5320-2902478 |
Палец ушка |
49 |
|
1/12541/21 |
Болт М16х1,5-6gх80 |
50 |
|
5320-2902128-10 |
Накладка ушка |
51 |
|
1/05172/77 |
Шайба 16 пружинная |
52 |
|
1/21641/11 |
Гайка М16х1,5-6Н |
| |
