Запчасти: Клапан управления с двухпроводным приводом в сборе 100-3522010 для КамАЗ-43101

Клапан управления с двухпроводным приводом в сборе 100-3522010 для КамАЗ-43101 (список запасных частей)

Клапан управления с двухпроводным приводом в сборе 100-3522010 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3514047 Шайба
1 100-3522010 Клапан управления тормозами прицепа с двухпроводным приводом в сборе
2 54112-3522019 Кронштейн
3 5320-3522019 Кронштейн
4 1/21647/11 Гайка М10х1,25-6Н
5 1/05168/77 Шайба 10 пружинная
6 1/59707/21 Болт М10х1,25-6gх25
7 250510 Гайка М8-6Н
8 305890 Шайба 8 пружинная
9 100-3522020 Корпус верхний
10 100-3522032 Кольцо
11 100-3522056 Поршень верхний большой
12 100-3522025 Кольцо
13 100-3522029 Кольцо
14 100-3522022 Пружина
15 100-3522023 Тарелка пружины
16 100-3522058 Поршень верхний малый
17 100-3522024 Кольцо
18 100-3522026 Кольцо
19 100-3522055 Винт регулировочный
20 489312 Кольцо упорное
21 100-3522068 Пружина
22 100-3522035 Поршень средний
23 100-3522060 Клапан в сборе
24 100-3522027 Тарелка пружины
25 100-3522028 Пружина
26 100-3522037 Кольцо
27 100-3522040 Поршень нижний в сборе
28 100-3522063 Кольцо
29 100-3522063 Кольцо
30 100-3522041 Поршень нижний
31 489306 Кольцо упорное
32 100-3522034 Шайба
33 100-3522031 Корпус средний
34 301543 Болт М8-6g
35 100-3522030 Корпус средний в сборе
36 100-3512099 Табличка
37 304183 Заклепка пустотелая
38 309791 Кольцо уплотнительное
39 100-3522066 Шайба
40 100-3522065 Мембрана
41 100-3522069 Кольцо
42 100-3522054 Гайка
43 100-3522053 Шайба
44 100-3522051 Корпус
45 100-3522050 Корпус нижний в сборе
46 305890 Шайба 8 пружинная
47 201458 Болт М8-6gх25
48 100-3522070 Окно выпускное
49 305887 Шайба 6 пружинная
50 302206 Винт
51 100-3514048 Заклепка
52 100-3522072 Корпус
53 252002 Шайба
54 100-3514046 Клапан

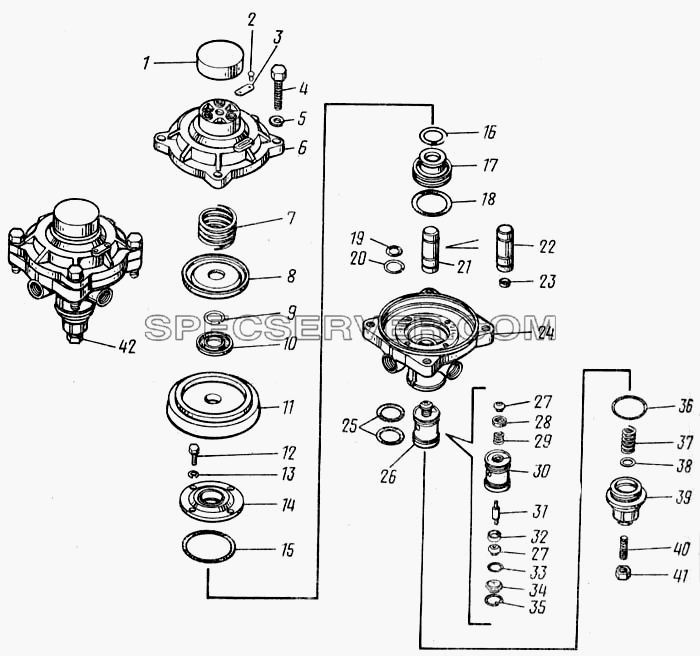

Запчасти: Клапан управления тормозами прицепа с однопроводным приводом в сборе 100-3522110 для КамАЗ-43101

Клапан управления тормозами прицепа с однопроводным приводом в сборе 100-3522110 для КамАЗ-43101 (список запасных частей)

Клапан управления тормозами прицепа с однопроводным приводом в сборе 100-3522110 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/05168/77 Шайба 10 пружинная
- 1/13069/21 Болт М10х1,25-6gх30
- 1/17017/11 Гайка М10х1,25-6Н
- 1/21647/11 Гайка М10х1,25-6Н
- 100-3522164 Пружина
- 100-3522165 Пружина
- 4310-3522119 Кронштейн
1 100-3522175 Колпак
2 304183 Заклепка пустотелая
3 100-3512099 Табличка
4 301544 Болт
5 305891 Шайба пружинная
6 100-3522174 Крышка верхняя
7 100-3522170 Пружина
8 100-3522167 Шайба диафрагмы большая
9 489311 Кольцо упорное
10 100-3522166 Шайба диафрагмы малая
11 100-3522162-10 Диафрагма
12 201418 Болт М6-6gх16
13 305730 Шайба 6 пружинная
14 100-3522160 Опора
15 100-3522161 Кольцо
16 100-3515121 Кольцо
17 100-3522155 Поршень
18 100-3522159 Кольцо
19 100-3522153 Кольцо
20 489307 Кольцо упорное
21 100-3522150 Толкатель клапана в сборе
22 100-3522151 Толкатель
23 100-3522127 Кольцо клапана в сборе
24 100-3522120 Корпус
25 100-3522137 Кольцо уплотнительное
26 100-3522125 Клапан в сборе
27 100-3522130 Корпус клапана
28 100-3522133 Направляющая клапана
29 100-3522134 Пружина
30 100-3522126 Поршень
31 100-3522131 Стержень клапана
32 100-3522127 Кольцо клапана в сборе
33 100-3537137 Кольцо
34 100-3522135 Крышка клапана
35 489323 Кольцо упорное
36 100-3522143 Кольцо
37 100-3522138 Пружина
38 100-3522139 Тарелка пружины
39 100-3522144 Крышка нижняя
40 302201 Винт
41 250612 Гайка
42 100-3522110 Клапан управления тормозами прицепа с однопроводным приводом в сборе

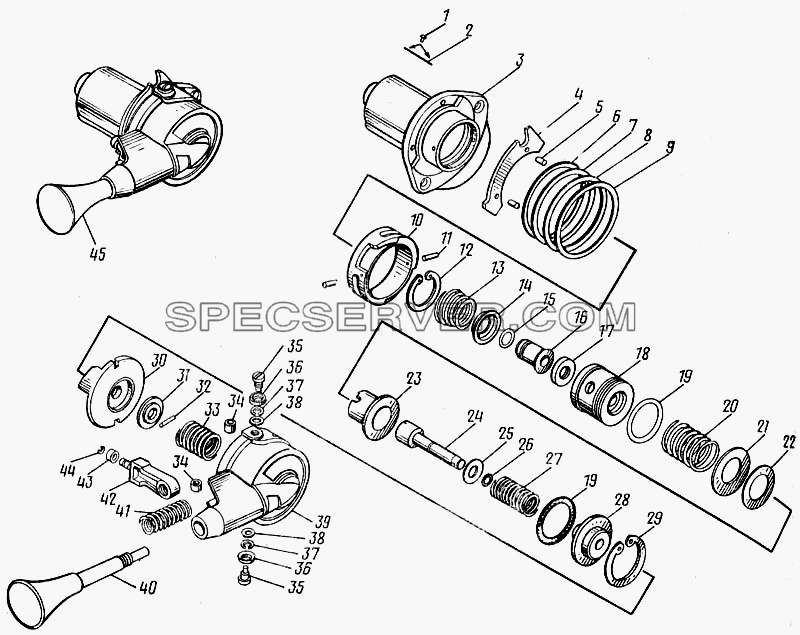

Кран тормозной обратного, действия с ручным управлением в сборе 100-3537010 для КамАЗ-43101 (список запасных частей)

Кран тормозной обратного, действия с ручным управлением в сборе 100-3537010 для КамАЗ-43101 (список запасных частей)

Кран тормозной обратного, действия с ручным управлением в сборе 100-3537010 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/05164/77 Шайба 6 пружинная
- 1/33013/01 Винт М6-6gх16
- 1/58962/11 Гайка ЕМ6-6Н
- 100-3537014 Корпус в сборе
1 304183 Заклепка пустотелая
2 100-3512099 Табличка
3 100-3537020 Корпус
4 100-3537027 Стопор
5 484103 Штифт
6 100-3537091 Шайба
7 100-3537092 Шайба
8 100-3537093 Шайба
9 100-3537094 Шайба
10 100-3537025 Кольцо
11 484102 Штифт
12 489302 Кольцо упорное
13 100-3537052 Пружина
14 100-3537057 Шайба опорная
15 100-3537055 Кольцо
16 100-3537054 Корпус клапана
17 100-3537056 Кольцо клапана
18 100-3537050 Поршень
19 100-3537044 Кольцо
20 100-3537046 Пружина
21 100-3537095 Шайба
22 100-3537097 Шайба
23 100-3537042 Тарелка пружины
24 100-3537035 Шток
25 100-3537043 Шайба
26 100-3522026 Кольцо
27 100-3537048 Пружина
28 100-3537040 Направляющая
29 489301 Кольцо упорное
30 100-3537031 Колпачок направляющий
31 100-3537036 Шайба
32 484104 Штифт
33 100-3537038 Пружина
34 100-3537062 Ролик
35 302196 Винт
36 100-3537061 Шайба
37 305887 Шайба 6 пружинная
38 305905 Шайба
39 100-3537060 Крышка
40 100-3537063 Рукоятка в сборе
41 100-3537068 Пружина
42 1.00-3537066 Направляющая
43 100-3537067 Втулка
44 489326 Кольцо упорное
45 100-3537010 Кран стояночного тормоза с ручным управлением

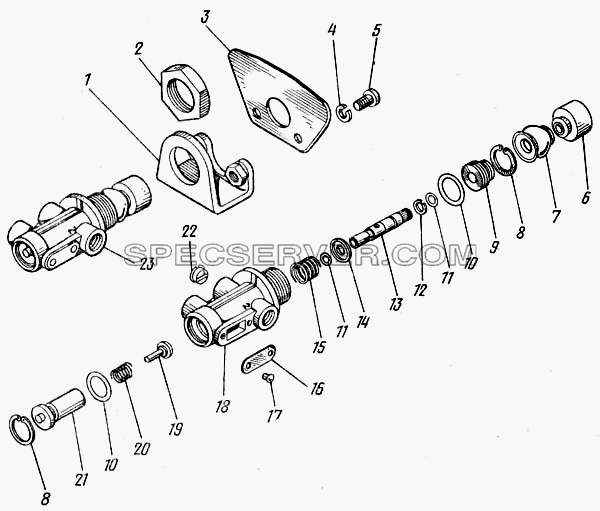

Кран аварийного растормаживания в сборе 100-3537110 для КамАЗ-43101 (список запасных частей)

Кран аварийного растормаживания в сборе 100-3537110 для КамАЗ-43101 (список запасных частей)

Кран аварийного растормаживания в сборе 100-3537110 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3537129-01 Чехол защитный
1 5320-3537118 Кронштейн в сборе
2 100-3537139 Гайка М26х1,5-6Н
3 5320-3537117 Панель крана
4 1/05164/77 Шайба 6 пружинная
5 1/03765/11 Винт М6-6gх12
6 100-3537125 Колпачок
7 100-3537129 Чехол защитный
8 307758 Кольцо упорное
9 100-3537130 Втулка
10 100-3537137 Кольцо
11 100-3537133 Кольцо
12 489327 Кольцо упорное
13 100-3537124 Толкатель
14 100-3537132 Тарелка пружины
15 100-3537123 Пружина
16 100-3512099 Табличка
17 304183 Заклепка пустотелая
18 100-3537120 Корпус
19 100-3537134 Клапан в сборе
20 100-3537136 Пружина
21 100-3537140 Направляющая
22 100-3537142 Сетка в сборе
23 100-3537110 Кран аварийного растормаживания в сборе

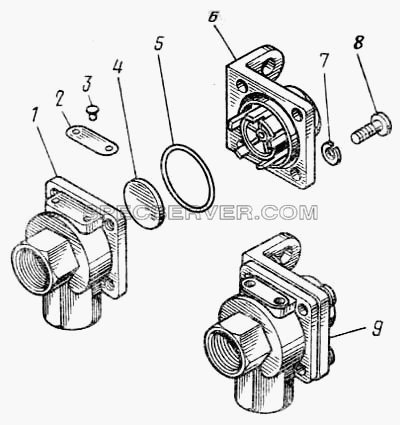

Клапан двухмагистральный в сборе 100-3562010 для КамАЗ-43101 (список запасных частей)

Клапан двухмагистральный в сборе 100-3562010 для КамАЗ-43101 (список запасных частей)

Клапан двухмагистральный в сборе 100-3562010 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3562020 Корпус
2 100-3512099 Табличка
3 304183 Заклепка пустотелая
4 100-3562024 Уплотнитель
5 100-3562028 Кольцо
6 100-3562030 Крышка
7 305887 Шайба 6 пружинная
8 302209 Винт М6-6g
9 100-3562010 Клапан двухмагистральный в сборе

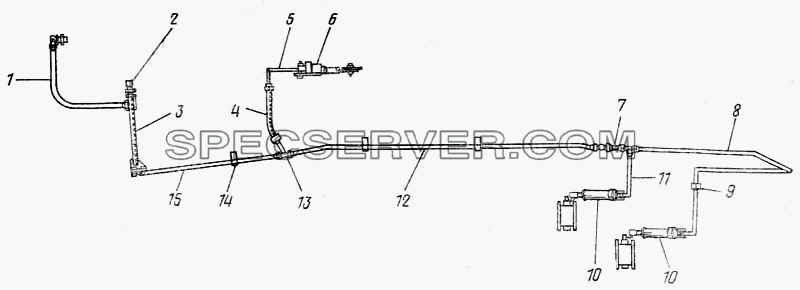

Привод тормоза вспомогательного для КамАЗ-43101 (список запасных частей)

Привод тормоза вспомогательного для КамАЗ-43101 (список запасных частей)

Привод тормоза вспомогательного для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/01685/90 Хомут 12
- 1/02844/60 Прокладка уплотнительная 10х16х1,5
- 1/02984/60 Прокладка 12,2х18х1,5
- 1/04194/00 Скоба закрытая
- 1/05164/77 Шайба 6 пружинная
- 1/05166/77 Шайба 8 пружинная
- 1/05195/01 Шайба плоская 8х17
- 1/05208/01 Шайба плоская 30х54
- 1/16913/11 Гайка М10х1-6Н низкая
- 1/58962/11 Гайка ЕМ6-6Н
- 1/60434/21 Болт М8-6gх20
- 1/60434/21 Болт М8-6gх20
- 1/60436/21 Болт М8-6gх25
- 1/61008/11 Гайка М8х1,25-6Н
- 1/61008/11 Гайка М8х1,25-6Н
- 100-3537139 Гайка М26х1,5-6Н
- 4310-3570185 Трубка
- 4310-3570187 Трубка
- 4310-3570193 Трубка
- 4310-3570197 Трубка
- 4310-3570199 Трубка
- 4310-3570201 Трубка
- 4310-3570203 Трубка
- 4310-3570205 Трубка
- 5320-3570145 Кронштейн крепления шланга привода вспомогательного тормоза
- 5320-3570165 Шланг соединительный
- 740.3407034 Прокладка
- 853962 Переходник ввертный
- 853963 Штуцер фланцевый проходной
- 853964 Штуцер 6 ввертный
- 853979 Штуцер ввертный 8
- 853979 Штуцер ввертный 8
- 861001 Угольник ввертный
- 861019 Гайка М12х1,5-6Н
- 8610221 Шайба
- 864204 Кольцо уплотнительное
- 864808 Тройник проходной
- 864810 Муфта обжимная
- 864811 Гайка накидная М14х1,5-6Н
- 864815 Муфта 8 конусная
- 864828 Ниппель
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864894 Штуцер ввертный
- 864920 Тройник 6 проходной
1 4310-3570198 Трубка от тройного защитного клапана к крану управления вспомогательным тормозом четвертая в сборе
2 100-3537110 Кран аварийного растормаживания в сборе
3 5320-3570164 Шланг соединительный привода вспомогательного тормоза в сборе
4 5320-3506369 Шланг гибкий
5 4310-3570202 Трубка от крана управления к цилиндру выключения подачи топлива вторая в сборе
6 5320-3570074 Цилиндр пневматический 30х25 включения подачи топлива с тягой в сборе
7 4310-3570192 Трубка от крана управления к цилиндру привода вспомогательною тормоза третья в сборе
8 4310-3570204 Трубка от крана управления к цилиндру привода вспомогательного тормоза пятая в сборе
9 853931 Скоба
10 100-3570210 Цилиндр управления заслонкой в сборе
11 4310-3570200 Трубка от крана управления к цилиндру вспомогательного тормоза четвертая в сборе
12 4310-3570186 Трубка от крана управления к цилиндрам вспомогательного тормоза вторая в сборе
13 4310-3570196 Трубка от крана управления к цилиндру выключения подачи топлива вспомогательного тормоза первая в сборе
14 864601 Скоба крепления трубопровода
15 4310-3570184 Трубка от крана управления к цилиндрам вспомогательного тормоза первая в сборе
