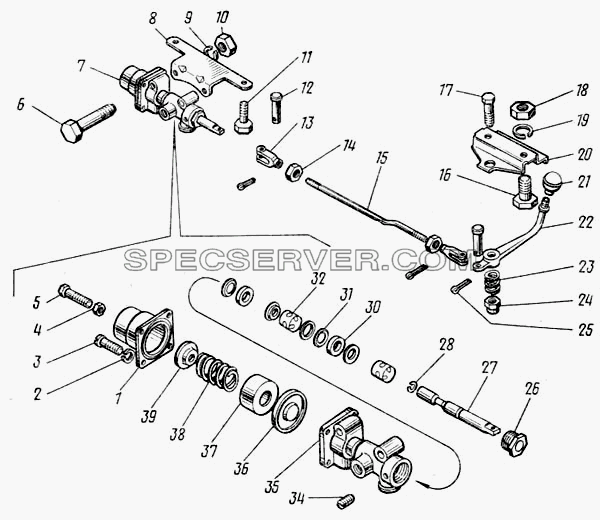

Запчасти: Кран управления давлением системы накачивания шин 4310-3122010 для КамАЗ-43101

Кран управления давлением системы накачивания шин 4310-3122010 для КамАЗ-43101 (список запасных частей)

Кран управления давлением системы накачивания шин 4310-3122010 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 4310-3122034 Золотник крана в сборе
1 4310-3122060 Крышка клапана
2 1/11954/70 Шайба 5 пружинная
3 1/32742/01 Винт М5-6gх16
4 1/58962/11 Гайка ЕМ6-6Н
5 853065 Болт М6-6gх30
6 1/60440/21 Болт М8-6gх40
7 4310-3122010 Кран управления давлением в сборе
8 4310-3122025 Кронштейн крана
9 1/05166/77 Шайба 8 пружинная
10 1/61008/11 Гайка М8х1,25-6Н
11 1/09022/21 Болт ТЕМ6-6gх16
12 260012 Палец 6х20
13 509501 Вилка
14 1/58962/11 Гайка ЕМ6-6Н
15 4310-3122019 Тяга рычага
16 1/60432/21 Болт М8-6gх16
17 1/55410/21 Болт
18 1/61008/11 Гайка М8х1,25-6Н
19 1/05166/77 Шайба 8 пружинная
20 4310-3122016 Кронштейн рычага
21 4310-3127045 Рукоятка в сборе
22 4310-3122015 Рычаг крана
23 4310-3122017 Пружина
24 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97
25 1/07957/01 Шплинт 1,8х10
26 4310-3122038 Направляющая
27 4310-3122032 Золотник крана
28 862826 Кольцо упорное
30 4310-3122035 Сальник
31 4310-3122071 Кольцо распорное
32 4310-3122073-01 Втулка крана
34 1/03892/01 Винт М5-6gх8
35 4310-3122031 Корпус крана
36 4310-3122080 Диафрагма клапана
37 4310-3122059 Стакан направляющий
38 4310-3122061 Пружина клапана
39 4310-3122063 Шайба упорная

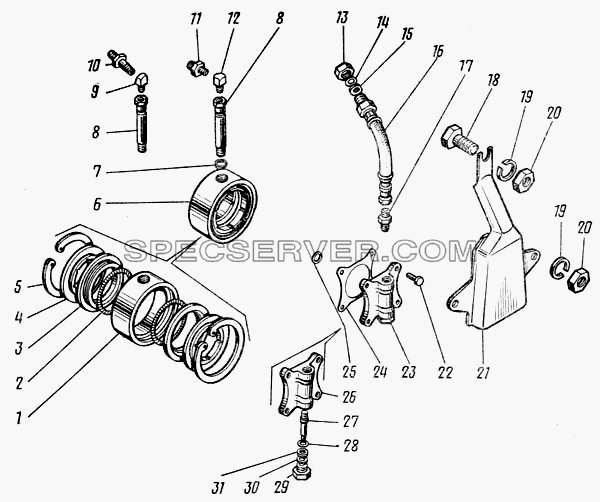

Запчасти: Подвод воздуха к шинам для КамАЗ-43101

Подвод воздуха к шинам для КамАЗ-43101 (список запасных частей)

Подвод воздуха к шинам для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/05166/77 Шайба 8 пружинная
- 1/05170/77 Шайба 12 пружинная
- 4310-3124062 Штуцер головки в сборе
- 4310-3124113 Прокладка
- 4310-3124121 Корпус пробки (45351124071)
- 4310-3124145 Кожух
- 4310-3124187 Шланг
- 4310-3124190 Наконечник
- 5320-1305024 Держатель запорной пробки
- 5320-1305027 Шарик 9 запорный
- 862511 Шайба
- 864810 Муфта обжимная
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
- 864870 Штуцер ввертный
1 4310-3124015 Корпус головки
2 4310-3124026 Пружина манжеты
3 4310-3124025 Манжета сальника
4 4310-3124036 Крышка головки
5 864703 Кольцо упорное
6 4310-3124010 Головка подвода воздуха в сборе
7 4310-3124079 Кольцо уплотнительное
8 4310-3124063 Штуцер
9 4310-3124067 Переходник системы накачки шин передних колес
10 4310-3124065 Штуцер ввертный передних колес
11 853973 Штуцер ввертный задних колес
12 4310-3124069 Переходник системы накачки шин задних колес
13 4310-3124181 Гайка
14 4310-3124135 Шайба
14 4310-3124177 Кольцо уплотнительное
15 4310-3124186 Шланг гибкий в сборе
16 864828 Ниппель
17 1/60434/21 Болт М8-6gх20
18 1/05196/01 Шайба плоская 8х17
19 1/61008/11 Гайка М8х1,25-6Н
20 1/61015/11 Гайка М12х1,25-6Н
21 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе
24 864204 Кольцо уплотнительное
25 4310-3124115 Корпус крана
28 4310-3124183 Гайка
29 4310-3124135 Шайба
30 4310-3124177 Кольцо уплотнительное
2223 4310-3124110 Кран запора воздуха в сборе
2627 4310-3124120 Пробка крана в сборе

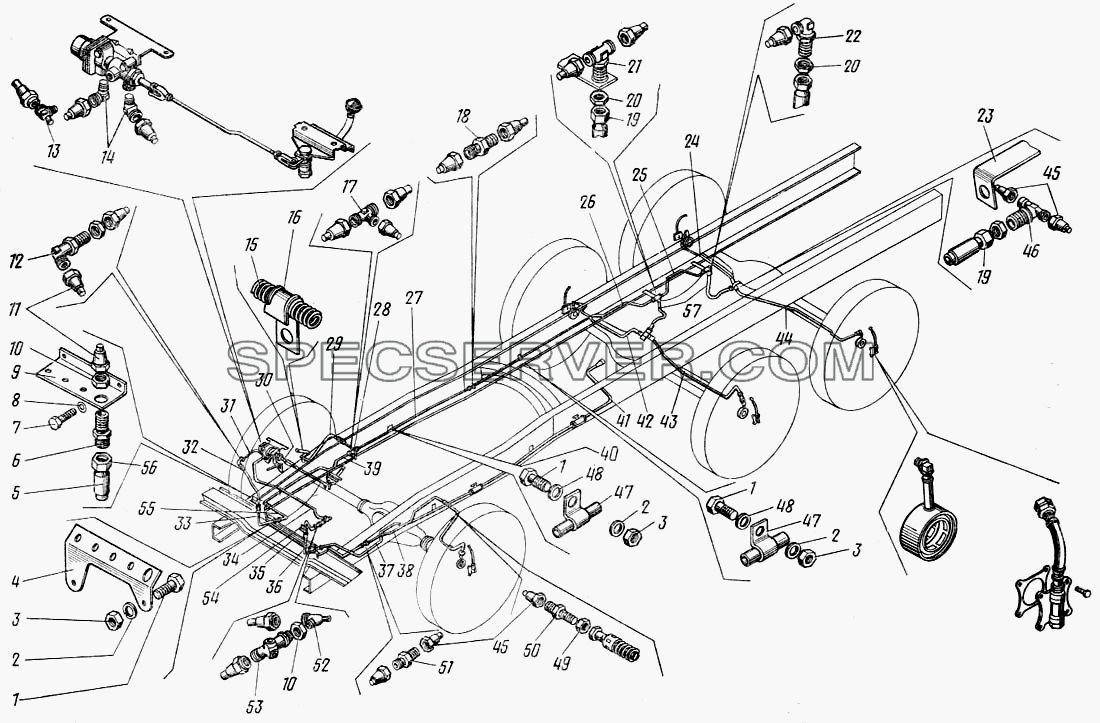

Запчасти: Трубопроводы системы накачивания шин для КамАЗ-43101

Трубопроводы системы накачивания шин для КамАЗ-43101 (список запасных частей)

Трубопроводы системы накачивания шин для КамАЗ-43101 (список запасных частей)

Таблица запасных частей

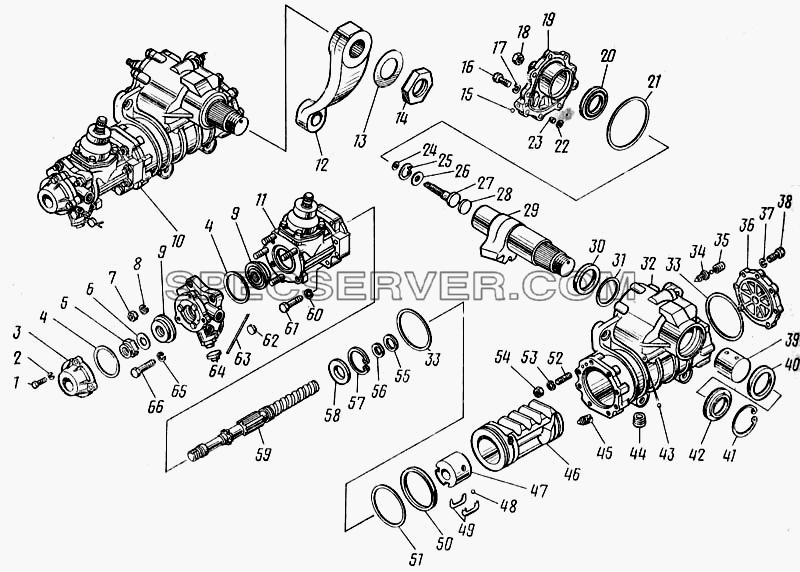

Механизм управления рулевого в сборе 4310-3400020 для КамАЗ-43101 (список запасных частей)

Механизм управления рулевого в сборе 4310-3400020 для КамАЗ-43101 (список запасных частей)

Механизм управления рулевого в сборе 4310-3400020 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 1/05166/77 Шайба 8 пружинная
- 1/07266/11 Гайка низкая М18х1,5-6Н
- 1/60434/21 Болт М8-6gх20
- 1/61008/11 Гайка М8х1,25-6Н
- 4310-3125050 Шланг гибкий к шинам передних колес в сборе
- 4310-3125051 Оболочка шланга
- 4310-3125051 Оболочка шланга
- 4310-3125073 Трубка
- 4310-3125111 Тройник
- 4310-3125187 Трубка
- 4310-3125199 Трубка
- 4310-3125256 Кронштейн
- 4310-3506277 Трубка
- 5320-3506095 Манжета обжимная
- 853922 Скоба
- 853924 Скоба
- 864810 Муфта обжимная
- 864810 Муфта обжимная
- 864811 Гайка накидная М14х1,5-6Н
- 864813 Гайка накидная М18х1,5-6Н
- 864815 Муфта 8 конусная
- 864815 Муфта 8 конусная
- 864817 Муфта конусная 12
- 864828 Ниппель
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864880 Штуцер фланцевый проходной
1 1/60434/21 Болт М8-6gх20
2 1/05166/77 Шайба 8 пружинная
3 1/61008/11 Гайка М8х1,25-6Н
4 4310-3125068 Кронштейн
5 864835 Муфта М14х1,5-6Н
6 864880 Штуцер фланцевый проходной
7 1/09024/21 Болт М6-6gх20
8 1/05164/77 Шайба 6 пружинная
9 4310-3125069 Кронштейн
10 1/07266/11 Гайка низкая М18х1,5-6Н
11 864813 Гайка накидная М18х1,5-6Н
12 864882 Угольник
13 864885 Тройник
14 864823 Угольник ввертный
15 4310-3125053 Оболочка шланга
16 4310-3125256 Кронштейн
17 4310-3125111 Тройник
18 864814 Штуцер 12 проходной
19 1/07266/11 Гайка низкая М18х1,5-6Н
20 1/07267/11 Гайка низкая М20х1,5-6Н
21 864826 Тройник фланцевый проходной
22 864825 Угольник фланцевый проходной
23 5320-3506093 Кронштейн
24 4310-3125186 Трубка в сборе
25 4310-3125118 Трубка от крана управления к шинам задних колес третья в сборе
25 4310-3125119 Трубка
25 864813 Гайка накидная М18х1,5-6Н
25 864817 Муфта конусная 12
26 1/05166/77 Шайба 8 пружинная
26 1/05196/01 Шайба плоская 8х17
26 1/60434/21 Болт М8-6gх20
26 1/61008/11 Гайка М8х1,25-6Н
26 4310-3125116 Трубка к шинам задних колес вторая в сборе
26 4310-3125117 Трубка
26 853924 Скоба
26 864813 Гайка накидная М18х1,5-6Н
26 864817 Муфта конусная 12
27 4310-3125114 Трубка от крана управления к шинам задних колес первая в сборе
27 4310-3125115 Трубка
28 1/16913/11 Гайка М10х1-6Н низкая
28 4310-3125096 Шланг гибкий к шинам передних колес
28 4310-3125097 Трубка
28 864811 Гайка накидная М14х1,5-6Н
28 864815 Муфта 8 конусная
28 864879 Штуцер фланцевый проходной
29 4310-3125050 Шланг гибкий к шинам передних колес в сборе
29 4310-3125051 Оболочка шланга
30 4310-3125194 Трубка в сборе
30 4310-3125195 Трубка
31 4310-3125074 Трубка от крана управления к шинам колес первая в сборе
31 4310-3125075 Трубка
32 4310-3125100 Трубка от крана управления к шинам колес вторая в сборе
32 4310-3125101 Трубка
33 4310-3125064-01 Шланг в сборе
33 4310-3125065 Шланг гибкий
33 864844 Ниппель первичный
34 4310-3125080 Трубка от перепускного клапана к крану управления четвертая в сборе
34 4310-3125081 Трубка
34 864813 Гайка накидная М18х1,5-6Н
34 864817 Муфта конусная 12
35 4310-3125094 Трубка к шине левого переднего колеса первая в сборе
35 4310-3125095 Трубка
35 4310-3125098 Трубка к шине левого переднего колеса вторая в сборе
35 4310-3125099 Трубка
36 4310-3125064-01 Шланг в сборе
36 4310-3125065 Шланг гибкий
36 864809 Гайка накидная М20х1,5-6Н
36






№ Номер детали Наименование запчасти
- 4310-3400010 Управление рулевое в сборе
- 4310-3401010 Картер механизма рулевого управления в сборе
- 4310-3401082 Крышка боковая картера в сборе
- 4310-3401092 Накладка защитная
- 864193 Пружина манжеты
1 853354 Болт М8-6gх30
2 1/05166/73 Шайба 8 пружинная
3 4310-3401079 Крышка передняя
4 864201 Кольцо уплотнительное
5 853512 Гайка М25х1,5-6Н
6 5320-3401373 Шайба пружинная
7 1/21647/21 Гайка М10х1,25-6Н
8 1/05168/73 Шайба 10 пружинная
9 864650 Подшипник упорный
10 4310-3400020 Механизм рулевого управления в сборе
11 4310-3401710 Редуктор угловой в сборе
12 4310-3401090 Сошка рулевого управления
13 853631 Шайба
14 853567 Гайка
15 864707 Шарик-заглушка
16 1/13069/21 Болт М10х1,25-6gх30
17 1/05168/73 Шайба 10 пружинная
18 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
19 4310-3401083 Крышка боковая
20 4310-3401029 Манжета уплотнительная
21 864206 Кольцо уплотнительное
22 864203 Кольцо уплотнительное редуктора руля
23 5320-3401791 Втулка
24 864204 Кольцо уплотнительное
25 862803 Кольцо упорное
26 5320-3401140 Шайба регулировочная
26 5320-3401141 Шайба регулировочная (453471205)
26 5320-3401142 Шайба регулировочная
26 5320-3401143 Шайба регулировочная
26 5320-3401144 Шайба
27 5320-3401163 Винт регулировочный
28 5320-3401176 Шайба упорная
29 4310-3401065 Вал сошки
30 4310-3401029-10 Манжета уплотнительная вала сошки
31 4310-3401789 Шайба упорная уплотнительной манжеты вала сошки
32 4310-3401015 Картер механизма рулевого управления
33 864207 Кольцо уплотнительное рулевого механизма
34 5320-3401371 Клапан перепускной
35 5320-3401377 Колпачок клапана
36 4310-3401529 Крышка задняя картера рулевого управления
37 1/05168/73 Шайба 10 пружинная
38 1/13069/21 Болт М10х1,25-6gх30
39 4310-3401076 Втулка картера
40 864190 Манжета вала сошки в сборе
41 864194 Кольцо упорное
42 4310-3401030 Манжета наружная сальника сошки вала в сборе
43 864707 Шарик-заглушка
44 2101-2401046 Пробка магнитная в сборе
45 4310-3401417 Винт установочный
46 4310-3401411 Рейка-поршень
47 5320-3401038 Гайка шариковая
48 864707 Шарик-заглушка
49 5320-3401179 Желоб шариковой гайки
50 4310-3401415 Кольцо уплотнительное рейки-поршня
51 864208 Кольцо распорное
52 1/35466/21 Шпилька М10х1,25х20х35
53 1/05168/73 Шайба 10 пружинная
54 1/21647/21 Гайка М10х1,25-6Н
55 862812 Кольцо упорное втулки
56 5320-3401361 Кольцо уплотнительное винта рулевого управления
57 5320-3401391 Кольцо распорное
58 5320-3401403 Втулка плавающая
59 4310-3401359 Винт рулевого управления
60 1/05166/73 Шайба 8 пружинная
61 1/13438/31 Болт М10х1,25-6gх50
62 379432 Пломба
63 258266 Проволока
64 4310-3401780 Колпачок регулировочного винта предохранительного клапана
65 1/05168/73 Шайба 10 пружинная
66 853034 Болт М10х1,5-6gх65

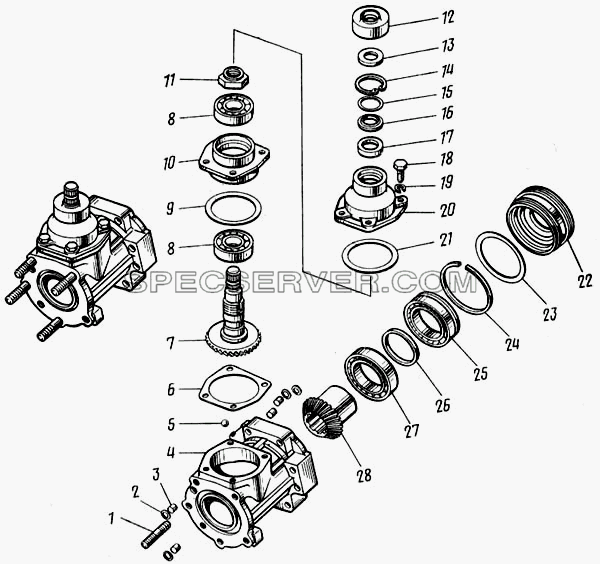

Редуктор угловой в сборе 4310-3401710 для КамАЗ-43101 (список запасных частей)

Редуктор угловой в сборе 4310-3401710 для КамАЗ-43101 (список запасных частей)

Редуктор угловой в сборе 4310-3401710 для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 4310-3401710 Редуктор угловой в сборе
- 4310-3401716 Корпус в сборе
- 4310-3401720 Крышка корпуса с манжетами в сборе
- 4310-3401736 Шестерня ведущая с корпусом в сборе
- 4310-3401750 Шестерня ведомая углового редуктора
- 853309 Шпилька большая
1 853310 Шпилька М10х1,5х20х35
2 864203 Кольцо уплотнительное редуктора руля
3 5320-3401791 Втулка
4 4310-3401717 Корпус
5 864707 Шарик-заглушка
6 5320-3401753 Прокладка регулировочная
6 5320-3401754 Прокладка регулировочная
6 5320-3401755 Прокладка регулировочная
6 5320-3401756 Прокладка регулировочная
7 4310-3401737 Шестерня ведущая
8 205К Подшипник шариковый радиально-упорный
9 864213 Кольцо уплотнительное
10 4310-3401745 Корпус ведущей шестерни
11 853512 Гайка М25х1,5-6Н
12 4310-3401741 Крышка защитная
13 864245 Кольцо уплотнительное
14 864804 Штуцер ввертный
15 853635 Шайба плоская 27х34х1
16 864113 Манжета 22х34,5 в сборе
17 5320-3401746 Манжета в сборе
18 853354 Болт М8-6gх30
19 1/05166/73 Шайба 8 пружинная
20 4310-3401721 Крышка корпуса
21 5320-3401740 Кольцо уплотнительное
22 5320-3401719 Крышка упорная
23 864201 Кольцо уплотнительное
24 862801 Кольцо упорное
25 864705 Подшипник
26 5320-3401743 Втулка распорная
27 864706 Подшипник
28 4310-3401751 Шестерня ведомая

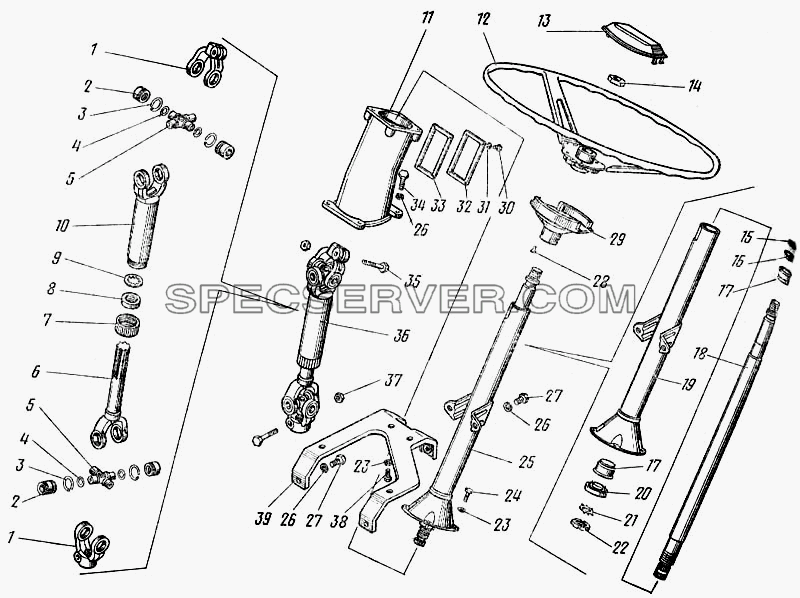

Колесо рулевое, вал карданный и колонка управления рулевого для КамАЗ-43101 (список запасных частей)

Колесо рулевое, вал карданный и колонка управления рулевого для КамАЗ-43101 (список запасных частей)

Колесо рулевое, вал карданный и колонка управления рулевого для КамАЗ-43101 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/05172/73 Шайба 16 пружинная
- 1/58405/31 Болт М16х1,5-6gх50
- 1/69858/31 Болт
- 5320-3422035 Вилка шлицевой втулки
- 5320-3422037 Втулка шлицевая
1 4310-3422027 Вилка карданного вала
2 864710 Подшипник игольчатый
3 862805 Кольцо упорное
4 864202 Кольцо уплотнительное крестовины руля
5 5320-3422039 Крестовина карданного вала
6 5320-3422038 Вилка со шлицевым стержнем
7 5320-3422051 Обойма уплотнительного кольца
8 5320-3422047 Кольцо уплотнительное
9 5320-3422049 Кольцо упорное
10 5320-3422034 Вилка со шлицевой втулкой в сборе
11 5320-3403066 Фланец крепления колонки
12 5320-3402015-01 Колесо рулевое в сборе
13 5320-3402060-10 Крышка рулевого колеса верхняя
14 1/072G8/21 Гайка
15 862805 Кольцо упорное
16 5320-3444049 Кольцо разжимное подшипника шарикового
17 864731(836906) Подшипник шариковый в сборе
18 5320-3444032-01 Вал колонки в сборе
19 5320-3444022 Труба колонки в сборе
20 5320-3444044 Обойма уплотнительного кольца колонки руля в сборе
20 5320-3444045 Обойма уплотнительного кольца
20 5320-3444047 Кольцо уплотнительное подшипника вала рулевого управления
20 853648 Шайба плоская 30,5х36х0,8
21 853649 Шайба стопорная 27,5
22 853520 Гайка М27х1,5-6Н
23 1/05166/73 Шайба 8 пружинная
24 1/60434/21 Болт М8-6gх20
25 5320-3444010 Колонка рулевого управления в сборе
26 1/05168/73 Шайба 10 пружинная
27 1/59705/21 Болт М10х1,25-6gх20
28 1/03892/01 Винт М5-6gх8
29 5320-3402064 Крышка рулевого колеса нижняя
30 1/03746/01 Винт М4-6gх6
31 1/11953/73 Шайба 4 пружинная
32 5320-3403068 Крышка фланца
33 5320-3403071 Прокладка крышки фланца
34 1/59707/31 Болт М10х1,25-6gх25
35 853062 Болт М8-6gх45
36 4310-3422010 Вал карданный рулевого управления в сборе
37 251645 Гайка М8-6Н ОСТ 37.001.197-75
38 1/60432/21 Болт М8-6gх16
39 5320-3403009 Кронштейн крепления колонки в сборе
