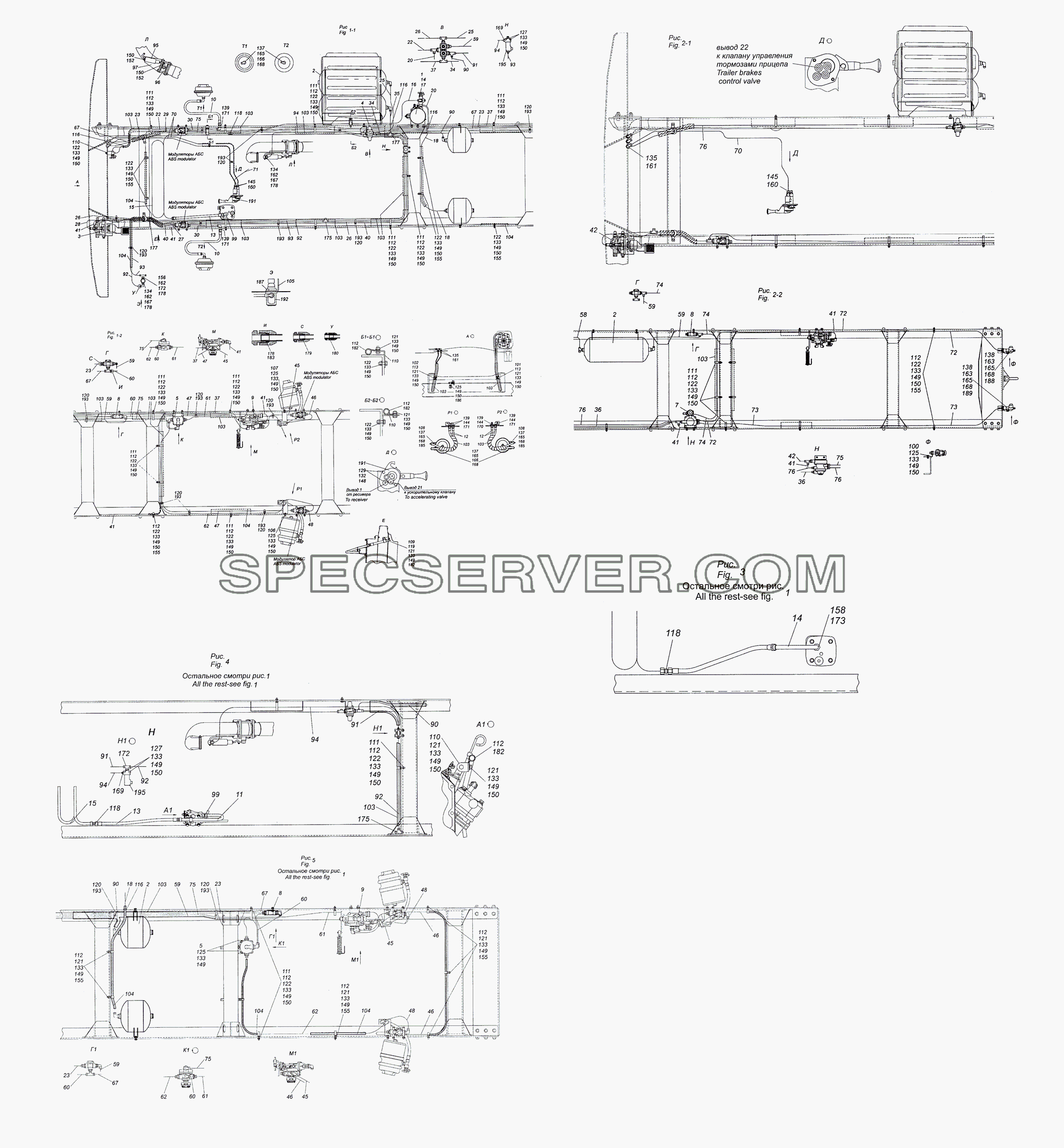

Запчасти: 4308-3500006-47 Установка пневмотормозов для КамАЗ-4308 (2008)

4308-3500006-47 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)

4308-3500006-47 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей

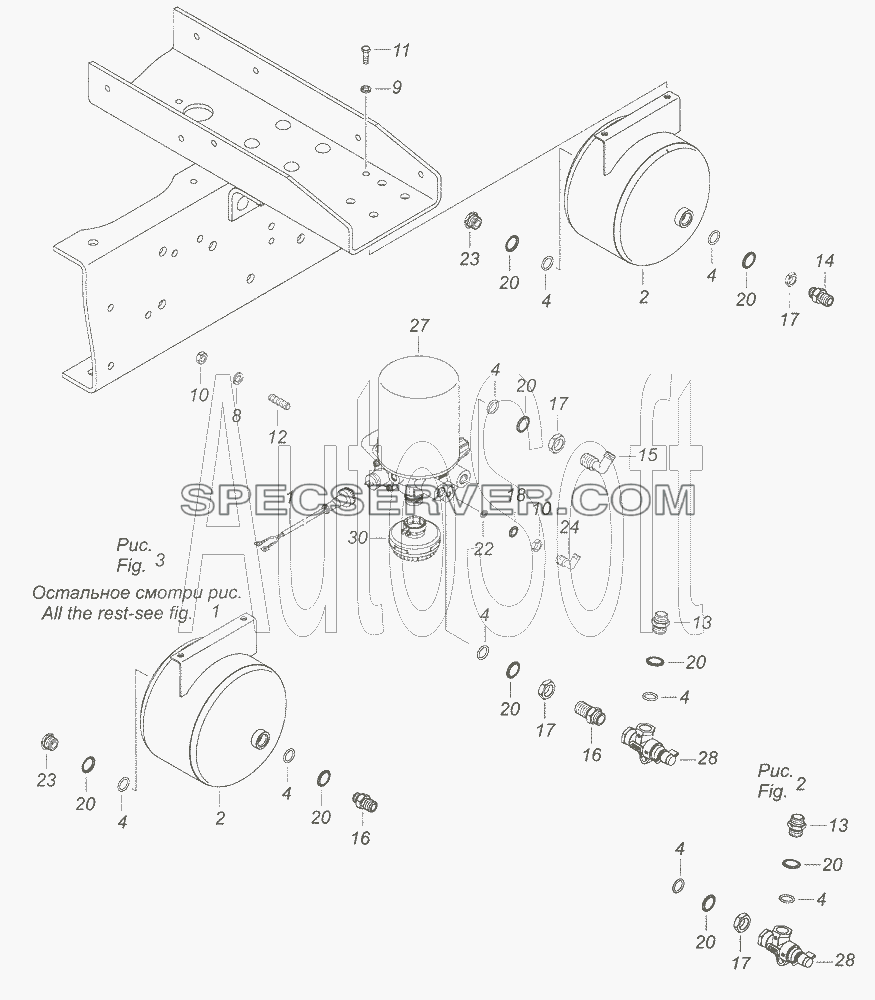

4308-3500011-12 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

4308-3500011-12 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

4308-3500011-12 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 4308-3500006-47 Установка пневмотормозов
- 4308-3500006-49 Установка пневмотормозов
1 4308-3500011-24 Установка осушителя
2 4308-3500013-20 Установка воздушных ресиверов
2 4308-3500013-47 Установка ресиверов
3 6520-3500014 Установка двухсекционного тормозного крана
4 4308-3500015 Установка четырехконтурного защитного клапана
5 4308-3500018-20 Ускорительный клапан с соединительной арматурой
7 4308-3500022-20 Клапан управления тормозами прицепа с соединительной арматурой
8 4308-3500062 Установка двухмагистрального клапана
9 4308-3500033 Установка регулятора тормозных сил
10 5425-3506060 Шланг гибкий к двухсекционному крану
11 4308-3506190-40 Трубка
12 54112-3506060 Шланг гибкий
13 6520-3506060 Шланг гибкий соединительный
14 4308-3500011-12 Установка осушителя
15 4308-3506180 Установка охладителя
16 4308-3506196 Трубка
17 4308-3500011-26 Установка осушителя
18 53205-3506120 Трубка
20 53215-3506090 Трубка в сборе
22 53215-3506258 Трубка
23 53205-3506436 Трубка
25 53215-3506090 Трубка в сборе
26 53215-3506460 Трубка
27 53215-3506045 Трубка
28 53215-3506090 Трубка в сборе
29 53215-3506110 Трубка
30 53215-3506030 Трубка
34 53215-3506020 Трубка
35 53215-3506030 Трубка
36 53205-3506320 Трубка диам. 8
37 53215-3506290 Трубка
40 53215-3506460 Трубка
41 53205-3506436 Трубка
41 53205-3506615 Трубка
42 53205-3506260 Трубка
45 53215-3506035 Трубка
46 53215-3506205 Трубка
48 53215-3506030 Трубка
58 53215-3506076 Трубка
59 53215-3506060 Трубка
59 53215-3506185 Трубка
60 53215-3506040 Трубка
61 53215-3506110 Трубка
62 53215-3506160 Трубка
67 53205-3506455 Скоба
70 53205-3506168 Трубка
71 53205-3506040 Трубка подвода воздуха
72 53215-3506360 Трубопровод
73 53215-3506258 Трубка
74 53215-3506150 Трубка
75 53205-3506470 Трубка
76 53205-3506485 Трубка
90 53205-3506060 Трубка
91 53205-3506040 Трубка подвода воздуха
92 53205-3506065 Трубка
94 53205-3570140 Трубка
95 53205-3570205 Трубка
96 6460-3570014-10 Корпус вспомогательного тормоза с заслонкой
97 6460-3570100-10 Кронштейн
99 4308-3509410 Штуцер ввертной
100 5320-3521019-10 Кронштейн
101 5320-3724048 Держатель заднего правого пучка проводов
102 5320-3724049 Держатель заднего левого пучка проводов
103 53205-3506431 Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93
104 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
106 4326-3506088 Кронштейн крепления шлангов
107 4326-3506089 Кронштейн крепления шлангов
108 5297-3506016 Тройник
109 53205-3506430 Втулка трубки
110 43118-3125270-20 Кронштейн
111 5320-3506432 Скоба
112 53205-3506221 Втулка трубки
113 5320-3724047 Втулка уплотнительная держателя пучков проводов
116 5320-3703301 Втулка проходная
118 53205-3506452 Штуцер проходной
119 53205-8120032 Кронштейн
120 53205-3401228 Хомут
121 1/60434/21 Болт М8-6gх20
122 1/60436/21 Болт М8-6gх25
125 1/60438/21 Болт М8-6gх30
127 1/60443/21 Болт М8-6gх55
128 1/13069/21 Болт М10х1,25-6gх30
129 1/33013/01 Винт М6-6gх16
131 1/21647/11 Гайка М10х1,25-6Н
132 1/58962/11 Гайка ЕМ6-6Н
133 1/61008/11 Гайка М8х1,25-6Н
134 1/07912/11 Гайка низкая М12х1,5-6Н
135 1/07913/11 Гайка низкая М14х1,5-6Н
137 1/07914/11 Гайка низкая М16х1,5-6Н
138 1/07266/11 Гайка низкая М18х1,5-6Н
139 1/07267/11 Гайка низкая М20х1,5-6Н
145 1/02800/60 Прокладка уплотнительная 14х20х1,5
148 1/05164/77 Шайба 6 пружинная
149 1/05166/77 Шайба 8 пружинная
150 1/05196/01






Номер детали Наименование запчасти
- 4308-3500011-12 Установка осушителя
- 4308-3500011-24 Установка осушителя
- 4308-3500011-26 Установка осушителя
1 54115-3724048-17 Соединительный кабель
1 54115-3724048-22 Соединительный кабель
1 54115-3724048-74 Соединительный кабель
2 4308-3513011 Ресивер регенерационный
4 740.1003439 Кольцо уплотнительное
8 1/05170/77 Шайба 12 пружинная
9 1/05166/77 Шайба 8 пружинная
10 1/07912/11 Гайка низкая М12х1,5-6Н
11 1/60434/21 Болт М8-6gх20
12 853323 Шпилька
13 853971 Штуцер ввертной
14 861005 Угольник ввертный
15 861007 Угольник
16 861017 Штуцер проходной
17 861021 Гайка М22х1,5-6Н
18 861022 Шайба 10
20 861024 Шайба
22 864204 Кольцо уплотнительное
23 864323 Пробка М22х1,5-6Н
24 861001 Угольник ввертный
27 2233-3512010-20 Регулятор давления с адсорбером и глушителем
27 45104351100190 Осушитель LА 6273
27 45104351100790 Осушитель 432.410.102.0
28 45104351100200 Клапан накачки шин 8114-00.00.000
28 45104351100390 Клапан накачки шин ZВ3167
28 45104351100590 Клапан накачки шин 463.711.100.0
30 45104350600200 Глушитель 8089.00.00.000
4308-3500011-16 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

4308-3500011-16 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

4308-3500011-16 Установка осушителя для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4308-3500011-16 Установка осушителя
- 4308-3500011-17 Установка осушителя
- 4308-3500011-22 Установка осушителя
1 54115-3724048-17 Соединительный кабель
1 54115-3724048-22 Соединительный кабель
1 54115-3724048-74 Соединительный кабель
2 4308-3513011 Ресивер регенерационный
4 740.1003439 Кольцо уплотнительное
8 1/05170/77 Шайба 12 пружинная
9 1/05166/73 Шайба 8 пружинная
10 1/07912/11 Гайка низкая М12х1,5-6Н
11 1/60434/21 Болт М8-6gх20
12 853323 Шпилька
13 853971 Штуцер ввертной
14 853974 Штуцер ввертный
15 861007 Угольник
16 861017 Штуцер проходной
17 861021 Гайка М22х1,5-6Н
18 861022 Шайба 10
20 861024 Шайба
22 864204 Кольцо уплотнительное
23 864323 Пробка М22х1,5-6Н
24 861001 Угольник ввертный
27 2233-3512010-20 Регулятор давления с адсорбером и глушителем
27 45104351100190 Осушитель LА 6273
27 45104351100790 Осушитель 432.410.102.0
28 45104351100200 Клапан накачки шин 8114-00.00.000
28 45104351100390 Клапан накачки шин ZВ3167
28 45104351100590 Клапан накачки шин 463.711.100.0
30 45104350600200 Глушитель 8089.00.00.000

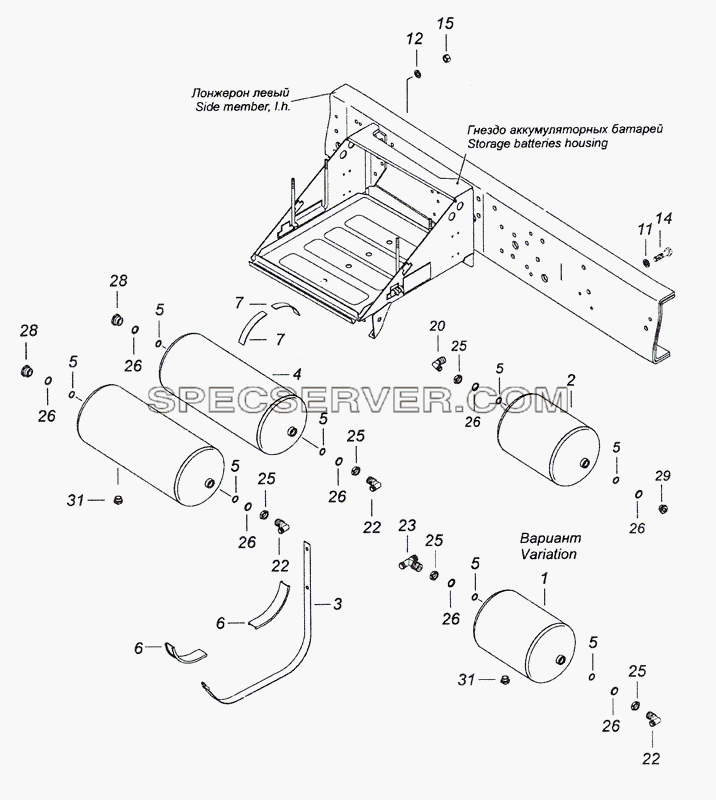

4308-3500013 Установка ресиверов для КамАЗ-4308 (2008) (список запасных частей)

4308-3500013 Установка ресиверов для КамАЗ-4308 (2008) (список запасных частей)

4308-3500013 Установка ресиверов для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4308-3500013 Установка воздушных ресиверов
- 4308-3500013-10 Установка воздушных ресиверов
- 4308-3500013-20 Установка воздушных ресиверов
- 4308-3500013-47 Установка ресиверов
1 4308-3513009 Ресивер стояночного тормоза
2 4308-3513011 Ресивер регенерационный
3 4310-3513185 Хомут
4 53205-3513015 Ресивер в сборе сварка
5 740.1003439 Кольцо уплотнительное
6 5320-1311068-30 Прокладка хомута
7 5320-1311073 Прокладка хомута
11 1/05166/77 Шайба 8 пружинная
12 1/26467/01 Шайба плоская 8х20
14 1/60438/21 Болт М8-6gх30
15 251645 Гайка М8-6Н ОСТ 37.001.197-75
20 861005 Угольник ввертный
21 861014 Тройник
22 861007 Угольник
23 861013 Тройник ввертный
24 861015 Тройник
25 861021 Гайка М22х1,5-6Н
26 861024 Шайба
28 864323 Пробка М22х1,5-6Н
29 864806 Переходник
31 16-3513110 Кран слива конденсата в сборе

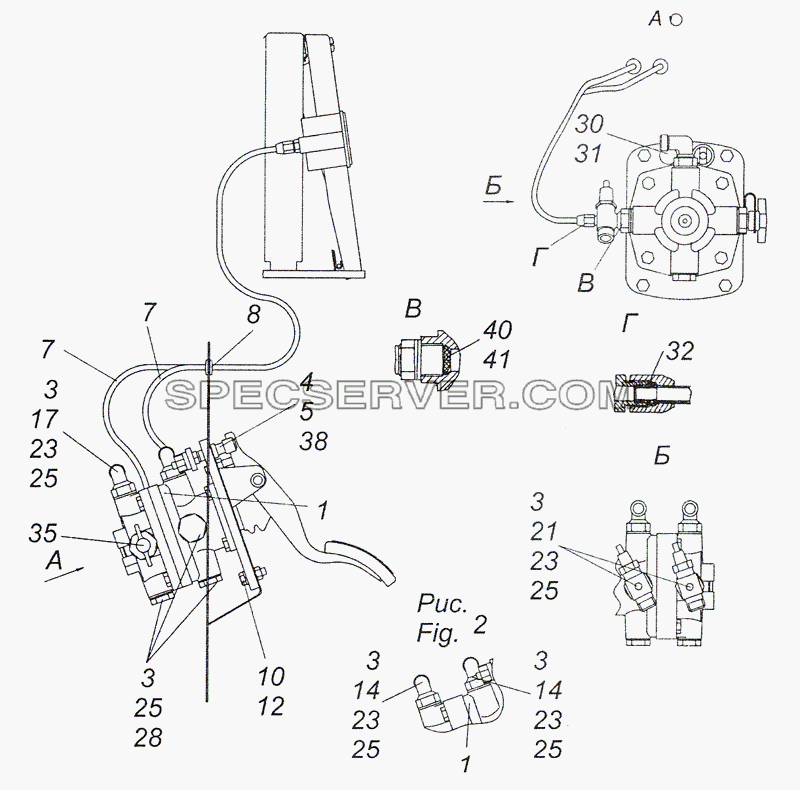

6520-3500014 Установка двухсекционного тормозного крана для КамАЗ-4308 (2008) (список запасных частей)

6520-3500014 Установка двухсекционного тормозного крана для КамАЗ-4308 (2008) (список запасных частей)

6520-3500014 Установка двухсекционного тормозного крана для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6350-3500014 Установка двухсекционного тормозного крана
- 6520-3500014 Установка двухсекционного тормозного крана
1 5320-3514108 Кран тормозной двухсекционный с педалью в сборе
3 740-1003439 Кольцо уплотнительное
4 53205-3720125 Наконечник сигнала торможения
5 53205-3720780 Гайка М12
7 53205-3570078 Трубка подвода воздуха в сборе
8 4310-3727285 Втулка провода прожектора
10 1/60434/21 Болт М8-6gх20
12 1/05166/77 Шайба 8 пружинная
14 861005 Угольник ввертный
17 861007 Угольник
21 861011-10 Крестовина
23 861021 Гайка М22х1,5-6Н
25 861024 Шайба
28 864323 Пробка М22х1,5-6Н
30 864310 Пробка транспортная
31 305129 Пробка транспортная
32 864269 Кольцо уплотнительное
35 16-3515310 Клапан контрольного вывода в сборе
38 2108-3720010 Выключатель сигнала торможения ТУ 37.003.1159-83
40 45104350600500 Сетка СБИТ 305122. 003
41 45104350600400 Сетка АДЮИ.305.122.003

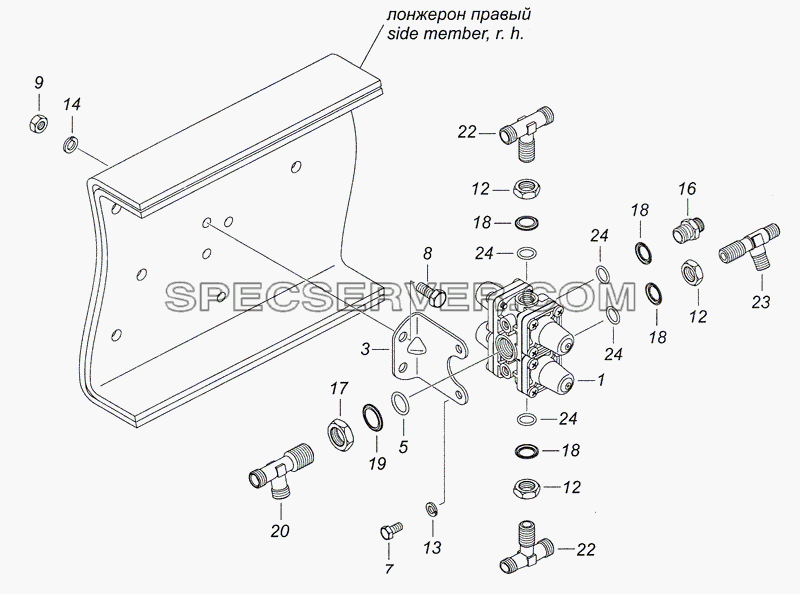

4308-3500015 Установка четырехконтурного защитного клапана для КамАЗ-4308 (2008) (список запасных частей)

4308-3500015 Установка четырехконтурного защитного клапана для КамАЗ-4308 (2008) (список запасных частей)

4308-3500015 Установка четырехконтурного защитного клапана для КамАЗ-4308 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53205-3515400-10 Клапан защитный четырехконтурный в сборе
3 5320-3515219-10 Кронштейн
5 740-1003439 Кольцо уплотнительное
7 1/60432/21 Болт М8-6gх16
8 1/59705/21 Болт М10х1,25-6gх20
9 1/21647/11 Гайка М10х1,25-6Н
12 1/07914/11 Гайка низкая М16х1,5-6Н
13 1/05166/77 Шайба 8 пружинная
14 1/05168/77 Шайба 10 пружинная
16 853976 Штуцер ввертный
17 861021 Гайка М22х1,5-6Н
18 861023 Шайба
19 861024 Шайба
20 861032 Тройник
22 861035 Тройник
23 861326 Тройник
24 864236 Кольцо уплотнительное
