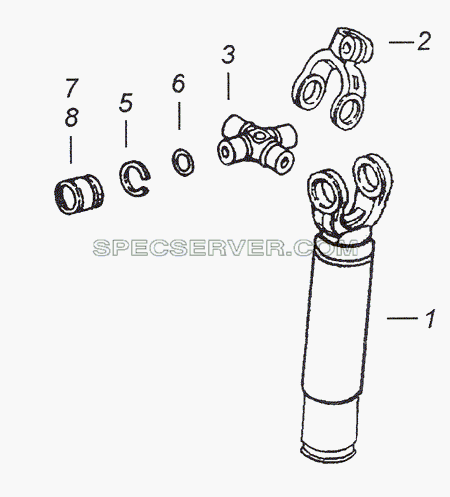

Запчасти: 53205-3422014 Шарнир с втулкой для КамАЗ-4308 (2008)
53205-3422014 Шарнир с втулкой для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей

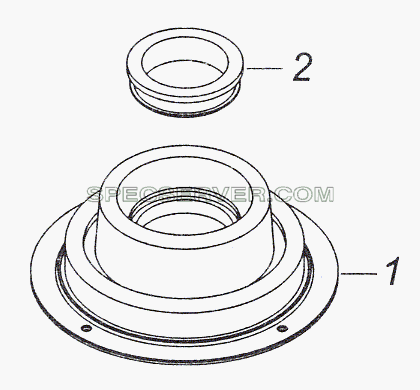

Запчасти: 53205-3422122 Уплотнитель с втулкой для КамАЗ-4308 (2008)
53205-3422122 Уплотнитель с втулкой для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей

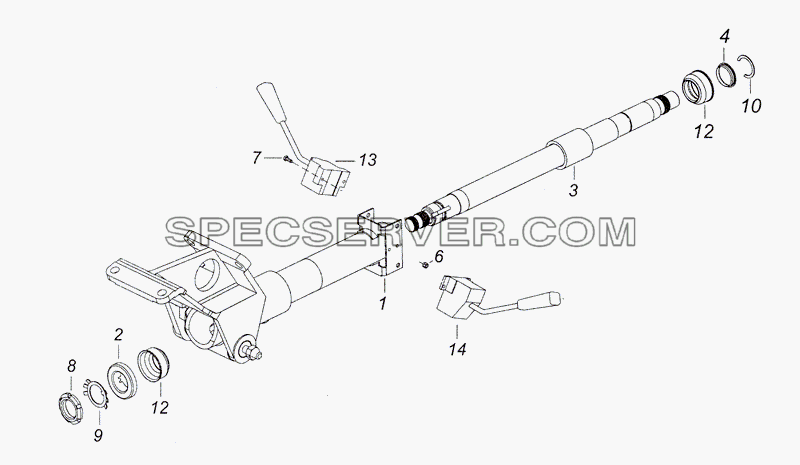

Запчасти: 53205-3444009 Рулевая колонка для КамАЗ-4308 (2008)
53205-3444009 Рулевая колонка для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей

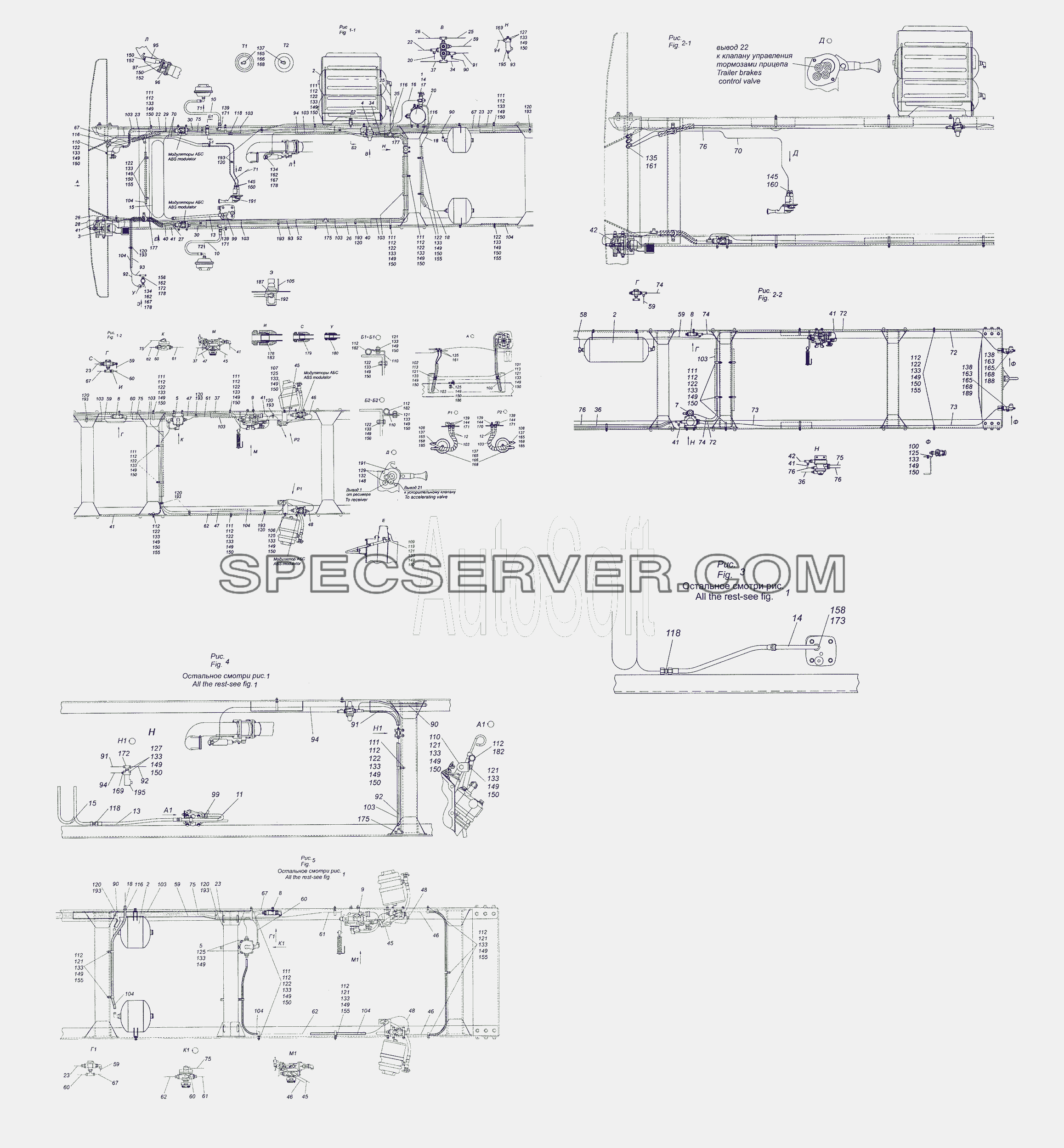

Запчасти: 4308-3500006 Установка пневмотормозов для КамАЗ-4308 (2008)
4308-3500006 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
4308-3500006 |
Установка пневмотормозов |
- |
|
4308-3500006-10 |
Установка пневмотормозов |
- |
|
4308-3500006-54 |
Установка пневмотормозов |
1 |
|
4308-3500011-16 |
Установка осушителя |
2 |
|
4308-3500013 |
Установка воздушных ресиверов |
2 |
|
4308-3500013-10 |
Установка воздушных ресиверов |
3 |
|
6520-3500014 |
Установка двухсекционного тормозного крана |
4 |
|
4308-3500015 |
Установка четырехконтурного защитного клапана |
5 |
|
4308-3500018 |
Установка ускорительных клапанов |
7 |
|
4308-3500022-10 |
Установка клапана управления тормозами прицепа |
8 |
|
4308-3500062 |
Установка двухмагистрального клапана |
8 |
|
4308-3500062-10 |
Установка двухмагистрального клапана |
9 |
|
4308-3500033 |
Установка регулятора тормозных сил |
10 |
|
5425-3506060 |
Шланг гибкий к двухсекционному крану |
12 |
|
54112-3506060 |
Шланг гибкий |
13 |
|
6520-3506060 |
Шланг гибкий соединительный |
14 |
|
4308-3500011-17 |
Установка осушителя |
15 |
|
4308-3506180 |
Установка охладителя |
16 |
|
4308-3506196 |
Трубка |
17 |
|
4308-3500011-22 |
Установка осушителя |
18 |
|
53205-3506140 |
Трубка |
20 |
|
53215-3506076 |
Трубка |
22 |
|
53215-3506258 |
Трубка |
23 |
|
53205-3506430 |
Втулка трубки |
25 |
|
53215-3506090 |
Трубка в сборе |
26 |
|
53215-3506460 |
Трубка |
27 |
|
53215-3506045 |
Трубка |
28 |
|
53215-3506090 |
Трубка в сборе |
29 |
|
53215-3506110 |
Трубка |
30 |
|
53215-3506030 |
Трубка |
34 |
|
53215-3506020 |
Трубка |
35 |
|
53215-3506030 |
Трубка |
36 |
|
53205-3506330 |
Трубка |
37 |
|
53215-3506258 |
Трубка |
40 |
|
53215-3506460 |
Трубка |
41 |
|
53205-3506250 |
Трубка |
41 |
|
53205-3506680 |
Трубка |
42 |
|
53205-3506436 |
Трубка |
45 |
|
53215-3506035 |
Трубка |
46 |
|
53215-3506030 |
Трубка |
47 |
|
53215-3506258 |
Трубка |
48 |
|
53215-3506030 |
Трубка |
58 |
|
53215-3506080 |
Трубка |
59 |
|
53215-3506050 |
Трубка |
59 |
|
53215-3506185 |
Трубка |
60 |
|
53215-3506055 |
Трубка |
61 |
|
53215-3506101 |
Трубка в сборе |
62 |
|
53215-3506190 |
Трубка |
67 |
|
53205-3506430 |
Втулка трубки |
70 |
|
53205-3506168 |
Трубка |
71 |
|
53205-3506040 |
Трубка подвода воздуха |
72 |
|
53215-3506420 |
Трубка |
73 |
|
53215-3506335 |
Трубка |
74 |
|
53215-3506186 |
Трубка |
75 |
|
53205-3506500 |
Трубка |
76 |
|
53205-3506550 |
Трубка |
90 |
|
53205-3506075 |
Трубка |
91 |
|
53205-3506135 |
Трубка |
92 |
|
53205-3506260 |
Трубка |
93 |
|
53205-3570305 |
Трубка |
94 |
|
53205-3570140 |
Трубка |
95 |
|
53205-3570205 |
Трубка |
96 |
|
6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой |
97 |
|
6460-3570100-10 |
Кронштейн |
99 |
|
4308-3509420 |
Угольник ввертный |
100 |
|
5320-3521019-10 |
Кронштейн |
101 |
|
5320-3724048 |
Держатель заднего правого пучка проводов |
102 |
|
5320-3724049 |
Держатель заднего левого пучка проводов |
103 |
|
53205-3506431 |
Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 |
104 |
|
53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 |
105 |
|
4308-3570083 |
Кронштейн |
106 |
|
4326-3506088 |
Кронштейн крепления шлангов |
107 |
|
4326-3506089 |
Кронштейн крепления шлангов |
108 |
|
5297-3506016 |
Тройник |
109 |
|
53205-3506430 |
Втулка трубки |
110 |
|
43118-3125270-20 |
Кронштейн |
111 |
|
5320-3506432 |
Скоба |
112 |
|
53205-3506221 |
Втулка трубки |
113 |
|
5320-3724047 |
Втулка уплотнительная держателя пучков проводов |
116 |
|
5320-3703301 |
Втулка проходная |
118 |
|
53205-3506452 |
Штуцер проходной |
119 |
|
53205-8120032 |
Кронштейн |
120 |
|
53205-3401228 |
Хомут |
121 |
|
1/60434/21 |
Болт М8-6gх20 |
122 |
|
1/60436/21 |
Болт М8-6gх25 |
125 |
|
1/60438/21 |
Болт М8-6gх30 |
127 |
|
1/60443/21 |
Болт М8-6gх55 |
129 |
|
1/33013/01 |
Винт М6-6gх16 |
132 |
|
1/58962/11 |
Гайка ЕМ6-6Н |
133 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
134 |
|
1/07912/11 |
Гайка низкая М12х1,5-6Н |
135 |
|
1/07913/11 |
Гайка низкая М14х1,5-6Н |
137 |
|
1/07914/11 |
Гайка низкая М16х1,5-6Н |
138 |
|
1/07266/11 |
Гайка низкая М18х1,5-6Н |
139 |
|
1/07267/11 |
Гайка низкая М20х1,5-6Н |
144 |
|
1/02984/60 |
Прокладка 12,2х18х1,5 |
145 |
|
4308-3500006-22 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)
4308-3500006-22 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
4308-3500006-22 |
Установка пневмотормозов |
- |
|
4308-3500006-24 |
Установка пневмотормозов |
1 |
|
4308-3500011-12 |
Установка осушителя |
1 |
|
4308-3500011-24 |
Установка осушителя |
2 |
|
4308-3500013-20 |
Установка воздушных ресиверов |
3 |
|
6520-3500014 |
Установка двухсекционного тормозного крана |
4 |
|
4308-3500015 |
Установка четырехконтурного защитного клапана |
5 |
|
4308-3500018-20 |
Ускорительный клапан с соединительной арматурой |
7 |
|
4308-3500022-20 |
Клапан управления тормозами прицепа с соединительной арматурой |
8 |
|
4308-3500062 |
Установка двухмагистрального клапана |
9 |
|
4308-3500033 |
Установка регулятора тормозных сил |
10 |
|
5425-3506060 |
Шланг гибкий к двухсекционному крану |
12 |
|
54112-3506060 |
Шланг гибкий |
13 |
|
6520-3506060 |
Шланг гибкий соединительный |
15 |
|
4308-3506180 |
Установка охладителя |
16 |
|
4308-3506190 |
Трубка |
17 |
|
4308-3500011-26 |
Установка осушителя |
18 |
|
53205-3506120 |
Трубка |
20 |
|
53215-3506090 |
Трубка в сборе |
22 |
|
53215-3506258 |
Трубка |
23 |
|
53205-3506436 |
Трубка |
25 |
|
53215-3506085 |
Трубка |
26 |
|
53215-3506480 |
Трубка |
27 |
|
53215-3506080 |
Трубка |
28 |
|
53215-3506101 |
Трубка в сборе |
29 |
|
53215-3506205 |
Трубка |
30 |
|
53215-3506030 |
Трубка |
34 |
|
53215-3506020 |
Трубка |
35 |
|
53205-3506030 |
Втулка |
36 |
|
53205-3506320 |
Трубка диам. 8 |
37 |
|
53215-3506290 |
Трубка |
40 |
|
53215-3506450 |
Трубка |
41 |
|
53205-3506436 |
Трубка |
42 |
|
53205-3506260 |
Трубка |
45 |
|
53215-3506035 |
Трубка |
46 |
|
53215-3506205 |
Трубка |
48 |
|
53215-3506030 |
Трубка |
58 |
|
53215-3506076 |
Трубка |
59 |
|
53215-3506060 |
Трубка |
60 |
|
53215-3506040 |
Трубка |
61 |
|
53215-3506140 |
Трубка |
62 |
|
53215-3506205 |
Трубка |
67 |
|
53205-3506455 |
Скоба |
70 |
|
53205-3506168 |
Трубка |
71 |
|
53205-3506030 |
Втулка |
72 |
|
53215-3506360 |
Трубопровод |
73 |
|
53215-3506258 |
Трубка |
74 |
|
53215-3506150 |
Трубка |
75 |
|
53205-3506470 |
Трубка |
76 |
|
53205-3506485 |
Трубка |
90 |
|
53205-3506075 |
Трубка |
91 |
|
53205-3506230 |
Трубка |
92 |
|
53205-3506260 |
Трубка |
93 |
|
53205-3570342 |
Трубка |
94 |
|
53205-3570140 |
Трубка |
95 |
|
53205-3570205 |
Трубка |
96 |
|
6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой |
97 |
|
6460-3570100-10 |
Кронштейн |
99 |
|
4308-3509420 |
Угольник ввертный |
100 |
|
5320-3521019-10 |
Кронштейн |
101 |
|
5320-3724048 |
Держатель заднего правого пучка проводов |
102 |
|
5320-3724049 |
Держатель заднего левого пучка проводов |
103 |
|
53205-3506431 |
Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 |
104 |
|
53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 |
105 |
|
4308-3570083 |
Кронштейн |
106 |
|
4326-3506088 |
Кронштейн крепления шлангов |
107 |
|
4326-3506089 |
Кронштейн крепления шлангов |
108 |
|
5297-3506016 |
Тройник |
109 |
|
53205-3506221 |
Втулка трубки |
110 |
|
43118-3125270-20 |
Кронштейн |
111 |
|
5320-3506432 |
Скоба |
112 |
|
53205-3506430 |
Втулка трубки |
113 |
|
5320-3724047 |
Втулка уплотнительная держателя пучков проводов |
116 |
|
5320-3703301 |
Втулка проходная |
118 |
|
53205-3506452 |
Штуцер проходной |
119 |
|
53205-8120032 |
Кронштейн |
120 |
|
53205-3401228 |
Хомут |
121 |
|
1/60434/21 |
Болт М8-6gх20 |
122 |
|
1/60436/21 |
Болт М8-6gх25 |
125 |
|
1/60438/21 |
Болт М8-6gх30 |
127 |
|
1/60443/21 |
Болт М8-6gх55 |
128 |
|
1/13069/21 |
Болт М10х1,25-6gх30 |
129 |
|
1/33013/01 |
Винт М6-6gх16 |
131 |
|
1/21647/11 |
Гайка М10х1,25-6Н |
132 |
|
1/58962/11 |
Гайка ЕМ6-6Н |
133 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
134 |
|
1/07912/11 |
Гайка низкая М12х1,5-6Н |
135 |
|
1/07913/11 |
Гайка низкая М14х1,5-6Н |
137 |
|
1/07914/11 |
Гайка низкая М16х1,5-6Н |
138 |
|
1/07266/11 |
Гайка низкая М18х1,5-6Н |
139 |
|
1/07267/11 |
Гайка низкая М20х1,5-6Н |
144 |
|
1/02984/60 |
Прокладка 12,2х18х1,5 |
145 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
148 |
|
1/05164/77 |
Шайба 6 пружинная |
149 |
|
1/05166/77 |
Шайба 8 пружинная |
150 |
|
1/05196/01 |
Шайба плоская 8х17 |
151 |
|
4308-3500006-40 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)
4308-3500006-40 Установка пневмотормозов для КамАЗ-4308 (2008) (список запасных частей)
Таблица запасных частей
| |
