Jeep Grand Cherokee SRT8 (2009 year). Instruction - part 13

• 1/8 Mile (if equipped with Performance Pages)
• 1/4 Mile (if equipped with Performance Pages)
• Instantaneous G-Force (if equipped with Performance

Pages)

• Peak G-Force (if equipped with Performance Pages)
• SERVICE KEYLESS SYS
• KEY FOB BATTERY LOW
• KEY FOB NOT DETECTED
• VEHICLE NOT IN PARK
• IGNITION POSITION
• PRESS BRAKE TO START
• PUSH BUTTON OR INSERT KEY
• TURN TO ON

Trip Functions

Press and release the MENU button until one of the
following Trip Functions displays in the EVIC:

• Distance To Empty
• Trip A
• Trip B
• Elapsed Time
• Service Distance
• Engine Oil Pressure
• Engine Oil Temperature
• Display Units of Measure In

Press the SCROLL button to cycle through all the Trip
Computer functions.

192

UNDERSTANDING YOUR INSTRUMENT PANEL

The Trip Functions mode displays the following informa-
tion:

• Distance To Empty (DTE)
Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. DTE cannot be reset through the FUNCTION
SELECT button.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

When the DTE value is less than 30 miles (48 km)
estimated driving distance, the DTE display will change
to a

⬙LOW FUEL⬙ message. This display will continue

until the vehicle runs out of fuel. Adding a significant
amount of fuel to the vehicle will turn off the

⬙LOW

FUEL

⬙ message and a new DTE value will display.

• Trip A
Shows the total distance traveled for Trip A since the last
reset.

• Trip B
Shows the total distance traveled for Trip B since the last
reset.

• Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

• Engine Oil Pressure
Shows the current engine oil pressure. The scale will read
from 0–100 psi (0–689 kPa).

• Engine Oil Temperature
Shows the current engine oil temperature. The scale will
read from 140° – 300°F (60° – 149°C).

UNDERSTANDING YOUR INSTRUMENT PANEL

193

4

• Display Units of Measure In
To make your selection, press and release the FUNC-
TION SELECT button until “US” or “METRIC” appears.

To Reset The Display
Reset will only occur while a resettable function is being
displayed. Press and release the FUNCTION SELECT
button once to clear the resettable function being dis-
played. To reset all resettable functions, press and release
the FUNCTION SELECT button a second time within
three seconds of resetting the currently displayed func-
tion (Reset ALL will display during this three second
window).

Performance Pages — If Equipped

WARNING!

Measurement of vehicle statistics with the Perfor-
mance Pages is intended for off-highway or off-road
use only and should not be done on any public
roadways. It is recommended that these features be
used in a controlled environment and within the
limits of the law. The capabilities of the vehicle as
measured by the performance pages must never be
exploited in a reckless or dangerous manner, which
can jeopardize the user’s safety or the safety of
others. Only a safe, attentive, and skillful driver can
prevent accidents.

194

UNDERSTANDING YOUR INSTRUMENT PANEL

The Performance Pages include the following features:

• 0-60 mph (0-100 km/h)
• Braking Distance
• 1/8 Mile
• 1/4 Mile
• Instantaneous G-Force
• Peak G-Force

To access, press and release the MENU button until
Performance Pages displays in the EVIC. Press the
SCROLL button to cycle through the features. Press the
FUNCTION SELECT button to select a feature.

The following describes each feature and its operation:

0-60 mph (0-100 km/h)
When selected, this screen displays the time it takes for
the vehicle to go from 0 to 60 mph (0 to 100 km/h) within
10 seconds.

• The feature will “ready” when the vehicle speed is at

0 mph (0 km/h). The word “READY” will flash when
conditions are met for the event to begin.

• Dashes will display if the vehicle fails to reach 60 mph

(100 km/h) in less then 10 seconds.

• The time will continue to display until the FUNCTION

SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run time and display the vehicle’s best
0-60 mph (0-100 km/h) time.

• To clear the vehicle’s best 0-60 mph (0-100 km/h) time,

press and hold the FUNCTION SELECT button for
five seconds.

UNDERSTANDING YOUR INSTRUMENT PANEL

195

4

Braking Distance
When selected, this screen displays the vehicle’s braking
distance and the speed at which the brake pedal was
depressed.

• This feature will only function when applying the

brakes at speeds above 30 mph (48 km/h).

• Engaging the parking brake will disable this feature.
• The word “READY” will flash when conditions are

met for the event to begin.

• The distance and speed measurements display while

the event is taking place.

• The distance measurement will be aborted if the brake

pedal is released before the vehicle comes to a com-
plete stop.

• The distance and speed measurements will continue to

display until the FUNCTION SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and prepare the cluster to record a new run.

1/8 Mile, 1/4 Mile
When selected, this screen displays the time it takes the
vehicle to travel 1/8 mile (1/4 mile) within 30 seconds
and the vehicle’s speed when it reaches 1/8 mile (1/
4 mile).

• The feature will “ready” when the vehicle is at 0 mph

(0 km/h). The word “READY” will flash when condi-
tions are met for the event to begin.

• Dashes will display if the vehicle fails to reach

1/8 mile (1/4 mile) in less then 30 seconds.

• The time and speed will continue to display until the

FUNCTION SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and display the vehicle’s best 1/8 mile
(1/4 mile) run.

196

UNDERSTANDING YOUR INSTRUMENT PANEL

• To clear the vehicle’s best 1/8 mile (1/4 mile) run,

press and hold the FUNCTION SELECT button for
five seconds.

Instantaneous G-Force
When selected, this screen displays the current G-Force
(longitudinal and lateral) along with a friction circle that
displays the directions of the forces.

Peak G-Force
When selected, this screen displays all four G-force
values (two longitudinal and two lateral).

• When a force greater than zero is measured, the

display will update the value as it climbs. As the
G-Force falls, the peak forces will continue to display.

• Pressing the FUNCTION SELECT button will clear the

peak force values.

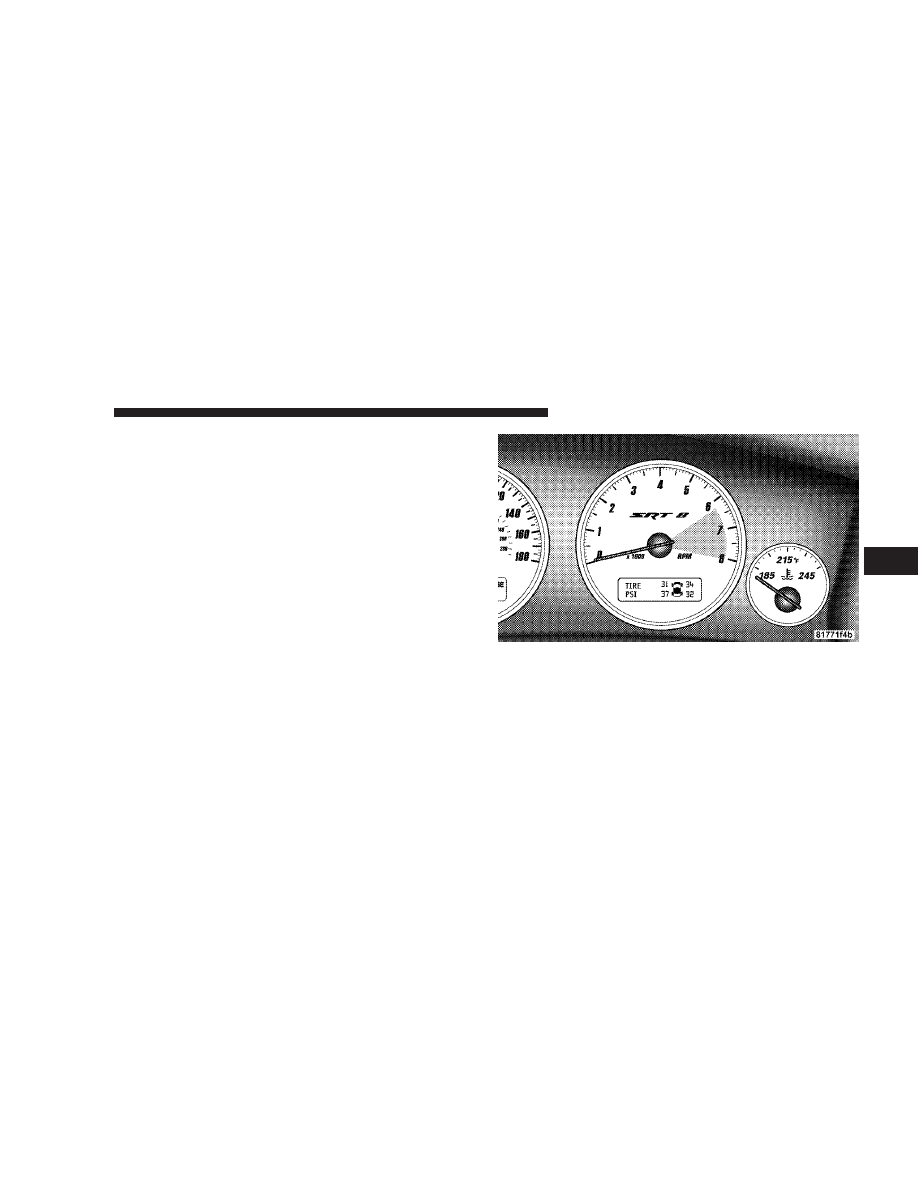

Keyless Go Display — If Equipped

When the ENGINE START/STOP button is pressed to
change ignition states, the Keyless Go icon momentarily
appears in the EVIC display showing the new ignition
state.

Keyless Go Display

UNDERSTANDING YOUR INSTRUMENT PANEL

197

4

The round symbol in the middle rotates to point at the
new ignition state. If desired, the ignition state graphic
can be set to be constantly visible by pressing the EVIC
MENU button until the display appears.

NOTE:

Under certain conditions, the display may be

superseded by another display of higher priority. But
when the ignition state is changed, the display always
re-appears.

Compass Display

The compass readings indicate the direction
the vehicle is facing. Press and release the
COMPASS/TEMPERATURE button to display
one of eight compass readings and the outside
temperature.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to manually reset the compass. When the vehicle is
new, the compass may appear erratic and the EVIC will

display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360–degree turns (in an area free from large metal or
metallic objects) until the “CAL” indicator displayed in
the EVIC turns off. The compass will now function
normally.

Manual Compass Calibration
If the compass appears erratic and the “CAL” indicator
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Turn on the ignition switch.

2. Press the MENU button until Personal Settings (Cus-
tomer Programmable Features) menu is reached.

3. Press the SCROLL button until “Calibrate Compass” is
displayed in the EVIC.

198

UNDERSTANDING YOUR INSTRUMENT PANEL

4. Press and release the FUNCTION SELECT button to
start the calibration. The “CAL” indicator will be dis-
played in the EVIC.

5. Complete one or more 360–degree turns (in an area
free from large metal or metallic objects) until the “CAL”
indicator turns off. The compass will now function
normally.

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. For the most accurate compass performance,
the compass variance must be set using the following
procedure:

NOTE:

Magnetic materials should be kept away from

the Overhead console. This is where the compass sensor
is located.

1. Turn the ignition switch ON.

2. Press and hold the COMPASS/TEMPERATURE but-
ton for approximately two seconds.

3. Press the SCROLL button until the “Compass Vari-
ance” message, and the last variance zone number,
display in the EVIC.

UNDERSTANDING YOUR INSTRUMENT PANEL

199

4

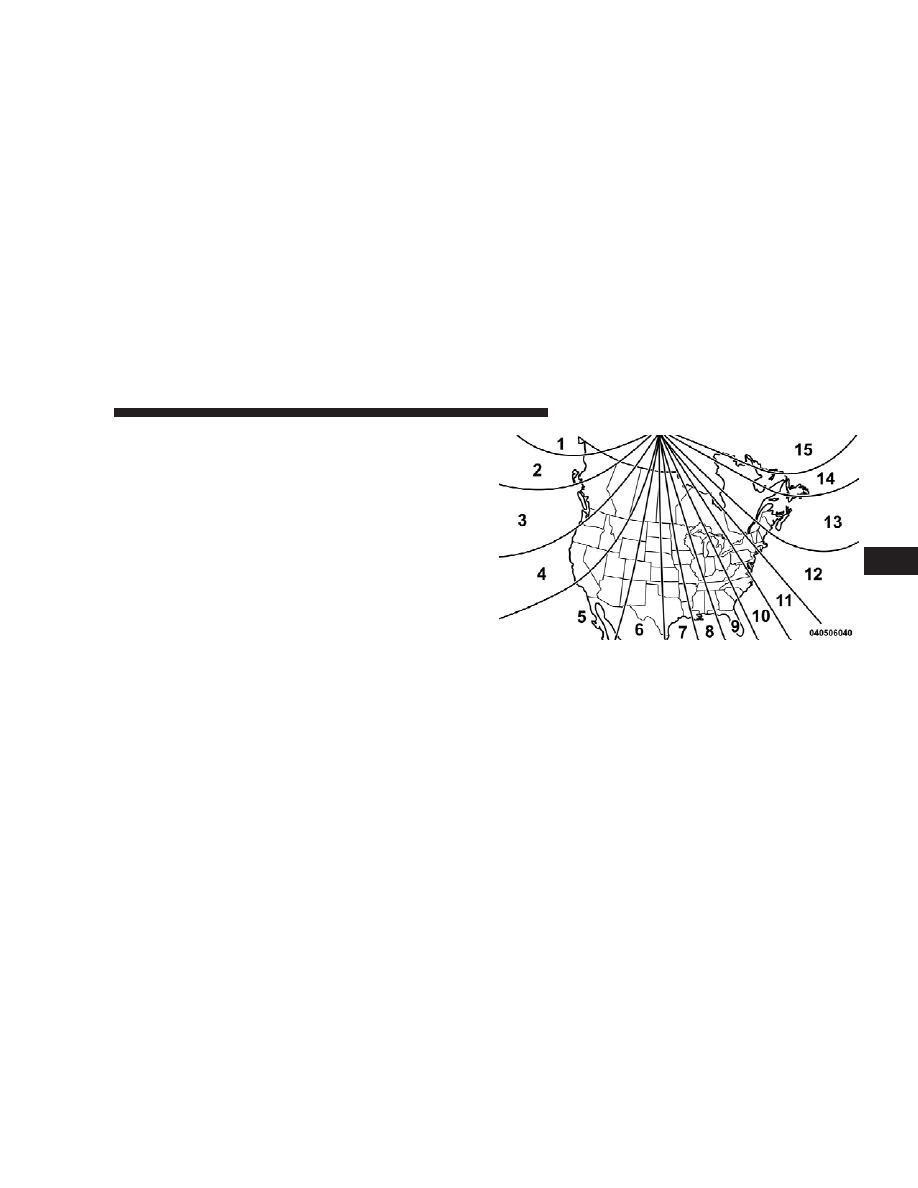

4. Press and release the FUNCTION SELECT button
until the proper variance zone is selected according to the
map.

5. Press and release the COMPASS/TEMPERATURE
button to exit.

Driver-Selectable Surround Sound (DSS) – If
Equipped

Press and release the MENU button until “Surround
Sound” displays in the EVIC. The EVIC provides infor-
mation on the current surround mode.

• Stereo
• Audio Surround

While in the Surround Sound menu, press the FUNC-
TION SELECT button to change surround modes.

Personal Settings (Customer-Programmable
Features)

Personal Settings allows the driver to set and recall
features when the transmission is in PARK.

Press and release the MENU button until “Personal
Settings” displays in the EVIC.

Use the SCROLL button to display one of the following
choices:

Language
When in this display you may select one of three lan-
guages for all display nomenclature, including the trip
functions and the navigation system (if equipped). Press
the FUNCTION SELECT button while in this display to
select English, Espanol, or Francais. Then, as you con-
tinue, the information will display in the selected lan-
guage.

200

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

The EVIC will not change the UConnect

威 lan-

guage selection. Please refer to “Language Selection” in
the HANDS–FREE COMMUNICATION (UConnect

威)

section of this manual for details.

Auto Door Locks
When YES (Y) is selected, all of the doors will lock
automatically when the vehicle reaches a speed of
15 mph (24 km/h). To make your selection, press and
release the FUNCTION SELECT button until YES (Y) or
NO (N) appears.

Auto Unlock On Exit
When YES (Y) is selected, all of the doors will unlock
when the vehicle is stopped, and the transmission is in
the PARK or NEUTRAL position and the driver’s door is
opened. To make your selection, press and release the
FUNCTION SELECT button until YES (Y) or NO (N)
appears.

Remote Key Unlock
When “Driver Door 1st Press” is selected, only the
driver’s door will unlock on the first press of the Remote
Keyless Entry RKE transmitter UNLOCK button. When
“Driver Door 1st Press” is selected, you must press the
RKE transmitter UNLOCK button twice to unlock the
passenger’s doors. When “All Doors 1st Press” is se-
lected, all of the doors will unlock on the first press of the
RKE transmitter UNLOCK button. To make your selec-
tion, press and release the FUNCTION SELECT button
until “Driver Door 1st Press” or “All Doors 1st Press”
appears.

NOTE:

If the vehicle is equipped with Passive Entry

and the EVIC is programmed to Unlock All Doors 1st
Press, all doors will unlock no matter which handle is
grasped. If Driver Door 1st Press is programmed, only
the driver’s door will unlock when the driver’s door is
grasped. With Passive Entry, if Driver Door 1st Press is
programmed touching the handle more than once will

UNDERSTANDING YOUR INSTRUMENT PANEL

201

4

only result in the driver’s door opening. You have to
touch a passenger handle to unlock all doors passively
when Driver’s Door Only is programmed in the EVIC.

Sound Horn with Lock
When YES (Y) is selected, a short horn sound will occur
when the RKE transmitter LOCK button is pressed. This
feature may be selected with or without the “Flash
Lamps with Lock” feature. To make your selection, press
and release the FUNCTION SELECT button until YES (Y)
or NO (N) appears.

Flash Lamps with Lock
When YES (Y) is selected, the front and rear turn signals
will flash when the doors are locked or unlocked with the
RKE transmitter. This feature may be selected with or
without the “Sound Horn with Lock” feature. To make
your selection, press and release the FUNCTION SE-
LECT button until YES (Y) or NO (N) appears.

Headlamp Off Delay
When this feature is selected, the driver can choose to
have the headlights remain on for 0, 30, 60, or 90 seconds
when exiting the vehicle. To make your selection, press
and release the FUNCTION SELECT button until “0,”
“30,” “60,” or “90” appears.

Automatic High Beams (Available with SmartBeam
Only)
When this feature is selected, the high beam headlights
will deactivate automatically under certain conditions. To
make your selection, press and release the FUNCTION
SELECT button until YES (Y) or NO (N) appears. Refer to
“Lights/SmartBeams — If Equipped” in Section 3 of this
manual for more information.

202

UNDERSTANDING YOUR INSTRUMENT PANEL

Headlights On with Wipers (Available with Auto
Headlights Only)
When YES (Y) is selected, and the headlight switch is in
the AUTO position, the headlights will turn on approxi-
mately 10 seconds after the wipers are turned on. The
headlights will also turn off when the wipers are turned
off if they were turned on by this feature. To make your
selection, press and release the FUNCTION SELECT
button until YES (Y) or NO (N) appears.

NOTE:

Turning the headlights on during the daytime

causes the instrument panel lights to dim. To increase the
brightness, refer to “Lights” in Section 3 of this manual.

Rain Sensing Intermittent Wipers — If Equipped
When YES (Y) is selected, the system will automatically
activate the windshield wipers if it senses moisture on
the windshield. To make your selection, press and release
the FUNCTION SELECT button until YES (Y) or NO (N)

appears. When NO (N) is selected, the system reverts to
the standard intermittent wiper operation.

Service Interval
When this feature is selected, a service interval between
2,000 (3 200 km) and 6,000 mi (10 000 km) in 500 mi
(800 km) increments may be selected. Pressing the STEP
button when in this display will select distances between
2,000 (3 200 km) and 6,000 mi (10 000 km) in 500 mi
(800 km) increments.

Reset Service Distance (Displays Only if Service
Interval was Changed)
When this feature is selected, the current accumulated
service distance can be reset to the newly selected service
interval. Press and release the FUNCTION SELECT but-
ton until YES (Y) or NO (N) appears.

UNDERSTANDING YOUR INSTRUMENT PANEL

203

4

Easy Entry/Exit Seat (Available with Memory Seat
Only)
This feature provides automatic driver seat positioning to
enhance driver mobility when entering and exiting the
vehicle. To make your selection, press and release the
FUNCTION SELECT button until YES (Y) or NO (N)
appears.

NOTE:

The seat will return to the memorized seat

location (if Recall Memory with Remote Key Unlock is set
to ON) when the RKE transmitter is used to unlock the
door. Refer to “Easy Entry/Exit Seat” under “Driver
Memory Seat” in Section 3 of this manual for more
information.

Key Off Power Delay
When this feature is selected, the power window
switches, radio, hands–free system (if equipped), DVD
video system (if equipped), power sunroof (if equipped),
and power outlets will remain active for up to 60 minutes

after the ignition switch is turned off. Opening a vehicle
door will cancel this feature. To make your selection,
press and release the FUNCTION SELECT button until
“Off,” “45 sec.,” “5 min.,” or “10 min.” appears.

Illuminated Approach
When this feature is selected, the headlights will activate
and remain on for up to 90 seconds when the doors are
unlocked with the RKE transmitter. To make your selec-
tion, press and release the FUNCTION SELECT button
until “OFF,” “30 sec.,” “60 sec.,” or “90 sec.” appears.

Passive Entry
When ON is selected, the Passive Entry System allows
you to unlock the vehicle’s door(s) and trunk without
using the RKE transmitter unlock button, or the unlock
button located on the vehicle’s interior door panel. To
make your selection, press and release the FUNCTION
SELECT button until “ON” or “OFF” appears.

204

UNDERSTANDING YOUR INSTRUMENT PANEL

Display Units of Measure In:
The EVIC, odometer, and navigation system (if
equipped) can be changed between English and Metric
units of measure. To make your selection, press and
release the FUNCTION SELECT button until “US” or
“METRIC” appears.

System Status

Press and release the MENU button until one of the
following System Status messages displays in the EVIC:

• System OK
• System Warnings Displayed (will display all currently

active System Warnings.)

• Tire Pressure Monitor System (shows the current pres-

sure of all four road tires.) For additional information,
refer to “Tire Pressure Monitor System” in Section 5 of
this manual.

NOTE:

Tires heat up during normal driving conditions.

Heat will cause the tire pressure to increase from 2 to
6 psi (14 to 41 kPa) during normal driving conditions.
Refer to “Tires-General Information/Tire Inflation Pres-
sures” in Section 5 for additional information.

Tire Pressure Display

UNDERSTANDING YOUR INSTRUMENT PANEL

205

4

NOTE:

Your system can be set to display pressure units

in PSI, kPa, or BAR.

SALES CODE REQ — AM/FM STEREO RADIO
AND 6–DISC CD/DVD CHANGER (MP3/WMA AUX
JACK)

NOTE:

The radio sales code is located on the lower right

side of the radio faceplate.

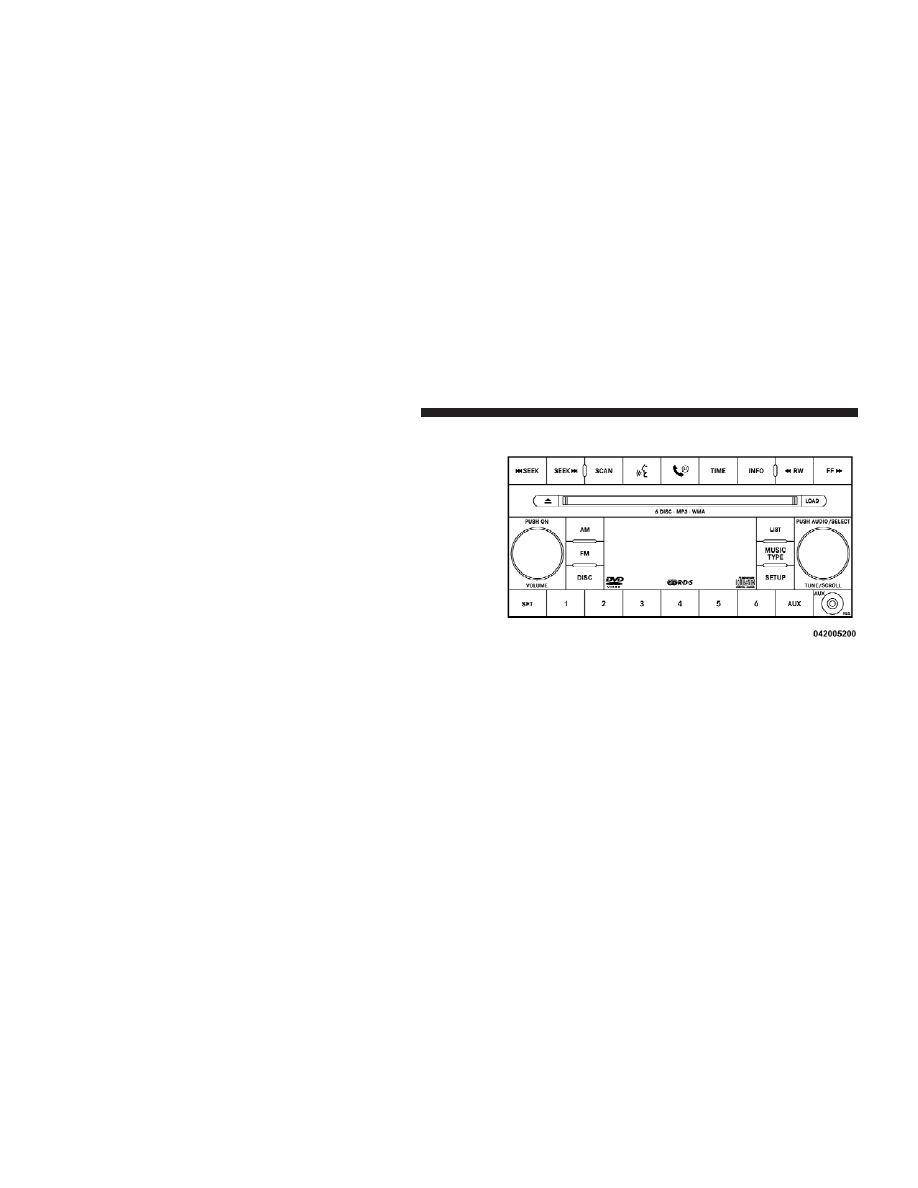

REQ Radio

206

UNDERSTANDING YOUR INSTRUMENT PANEL

Operating Instructions - Radio Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

Power Switch/Volume Control (Rotary)
Push the ON/VOLUME control knob to turn on the
radio. Press the ON/VOLUME control knob a second
time to turn off the radio.

Electronic Volume Control
The electronic volume control turns continuously (360
degrees) in either direction without stopping. Turning the
ON/VOLUME control knob to the right increases the
volume and to the left decreases it.

When the audio system is turned ON, the sound will be
set at the same volume level as last played.

SEEK Buttons
Press and release the SEEK buttons to search for the next
listenable station in AM/FM mode. Press the right switch
to seek up and the left switch to seek down. The radio
will remain tuned to the new station until you make
another selection. Holding either button will bypass
stations without stopping until you release it.

SCAN Button
Pressing the SCAN button causes the tuner to search for
the next listenable station, in AM, FM or Satellite (if
equipped) frequencies, pausing for five seconds at each
listenable station before continuing to the next. To stop
the search, press the SCAN button a second time.

UNDERSTANDING YOUR INSTRUMENT PANEL

207

4
