TRANSFER CASE NV-231

TABLE OF CONTENTS

page

page

TRANSFER CASE NV-231

DISASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . 42
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

VEHICLE SPEED SENSOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

TRANSFER CASE NV-231

DISASSEMBLY

Position transfer case on shallow drain pan.

Remove drain plug and drain lubricant remaining in
case.

REAR RETAINER AND OIL PUMP

(1) Remove the speedometer adapter.
(2) Spread band clamp which holds output shaft

boot to the output shaft slinger, or output shaft
damper, with a suitable awl, or equivalent.

(3) Remove output shaft boot from slinger, or out-

put shaft damper, and output shaft.

(4) If the vehicle is equipped with an automatic

transmission, remove the output shaft rear slinger
using Puller MD-998056-A (Fig. 1).

(5) If the vehicle is equipped with a manual trans-

mission, use Screws 8421 and the puller yoke and
forcing screw from a bolt-grip puller set, such as
those used to remove steering wheels and harmonic
balancers, to remove the transfer case output shaft
damper.

(6) Use a suitable pry tool, or a slide hammer

mounted screw, to remove the seal from the rear
retainer (Fig. 2).

(7) Remove the rear output bearing I.D. retaining

ring (Fig. 3).

(8) Remove the bolts holding the rear retainer to

the rear case half.

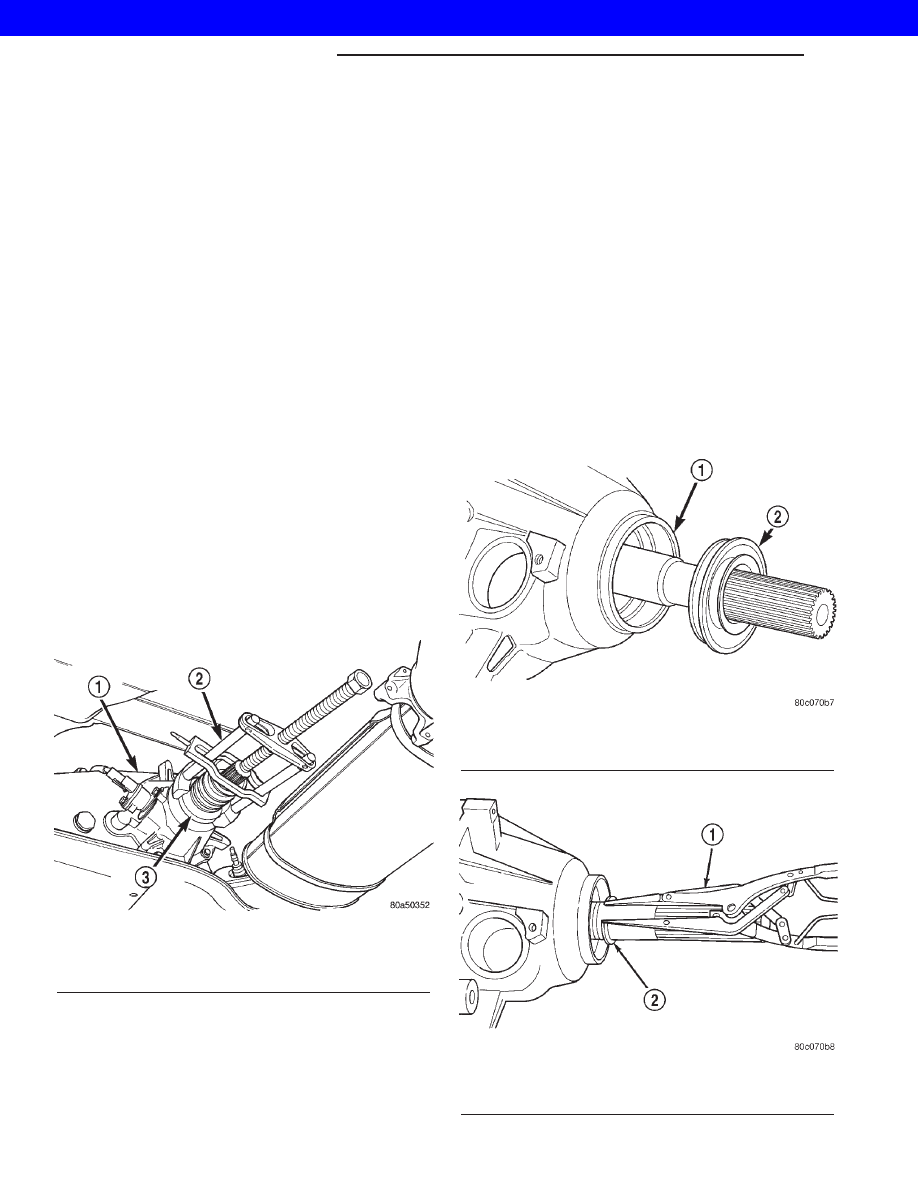

Fig. 1 Rear Slinger Removal

1 - TRANSFER CASE
2 - SPECIAL TOOL MD-998056-A
3 - SLINGER

Fig. 2 Rear Retainer Seal

1 - REAR RETAINER
2 - OUTPUT SHAFT SEAL

Fig. 3 Output Shaft Rear Bearing Retaining Ring

1 - SNAP-RING PLIERS
2 - REAR BEARING I.D. RETAINING RING

21s - 42

TRANSFER CASE NV-231

XJ

2001 JEEP CHEROKEE

(9) Tap rear retainer with rawhide or rubber mal-

let to loosen sealer bead.

(10) Remove rear retainer from rear case half (Fig.

4).

(11) Remove snap-ring holding oil pump in position

on output shaft.

(12) Disengage oil pickup tube from oil pump and

remove oil pump assembly. Remove oil pump by tilt-
ing the edge of the oil pump from under the edge of
the rear case half and sliding the pump (Fig. 5).

(13) Remove pick-up tube o-ring from oil pump

(Fig. 6), if necessary. Do not disassemble the oil
pump, it is not serviceable.

YOKE AND RANGE LEVER

(1) Remove transfer case indicator switch.
(2) Remove front yoke nut as follows:

(a) Move range lever to 4L position.
(b) Then remove nut with socket and impact

wrench (Fig. 7).

(3) Remove yoke. If yoke is difficult to remove by

hand, remove it with bearing splitter, or with stan-
dard two jaw puller (Fig. 8). Be sure puller tool is
positioned on yoke and not on slinger as slinger will
be damaged.

(4) Remove seal washer from front output shaft.

Discard washer as it should not be reused.

(5) Remove nut and washer that attach range

lever to sector shaft. Then move sector to neutral
position and remove range lever from shaft (Fig. 9).

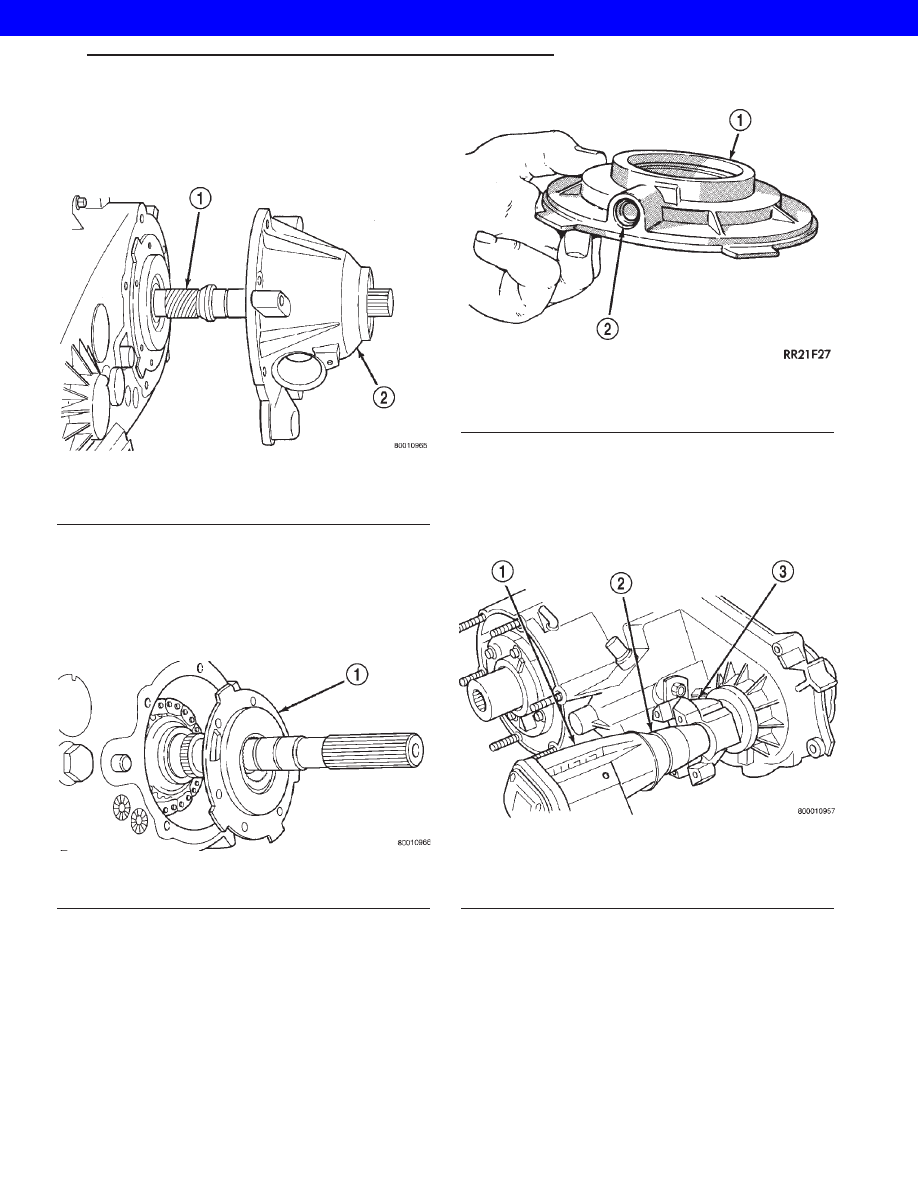

Fig. 4 Rear Retainer Removal

1 - MAINSHAFT
2 - REAR RETAINER

Fig. 5 Oil Pump Removal

1 - OIL PUMP

Fig. 6 Pick-up Tube O-ring Location

1 - OIL PUMP
2 - O-RING

Fig. 7 Yoke Nut Removal

1 - IMPACT WRENCH
2 - SOCKET
3 - YOKE

XJ

TRANSFER CASE NV-231

21s - 43

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE

FRONT OUTPUT SHAFT AND DRIVE CHAIN

(1) Support transfer case so rear case is facing

upward.

(2) Remove bolts holding front case to rear case.

The case alignment bolts require flat washers (Fig.
10).

(3) Loosen rear case with flat blade screwdriver to

break sealer bead. Insert pry tool blade only into
notches provided at each end of case (Fig. 11).

(4) Remove rear case from front case.

(5) Remove oil pickup tube from rear case (Fig.

12).

(6) Remove mode fork spring (Fig. 13).

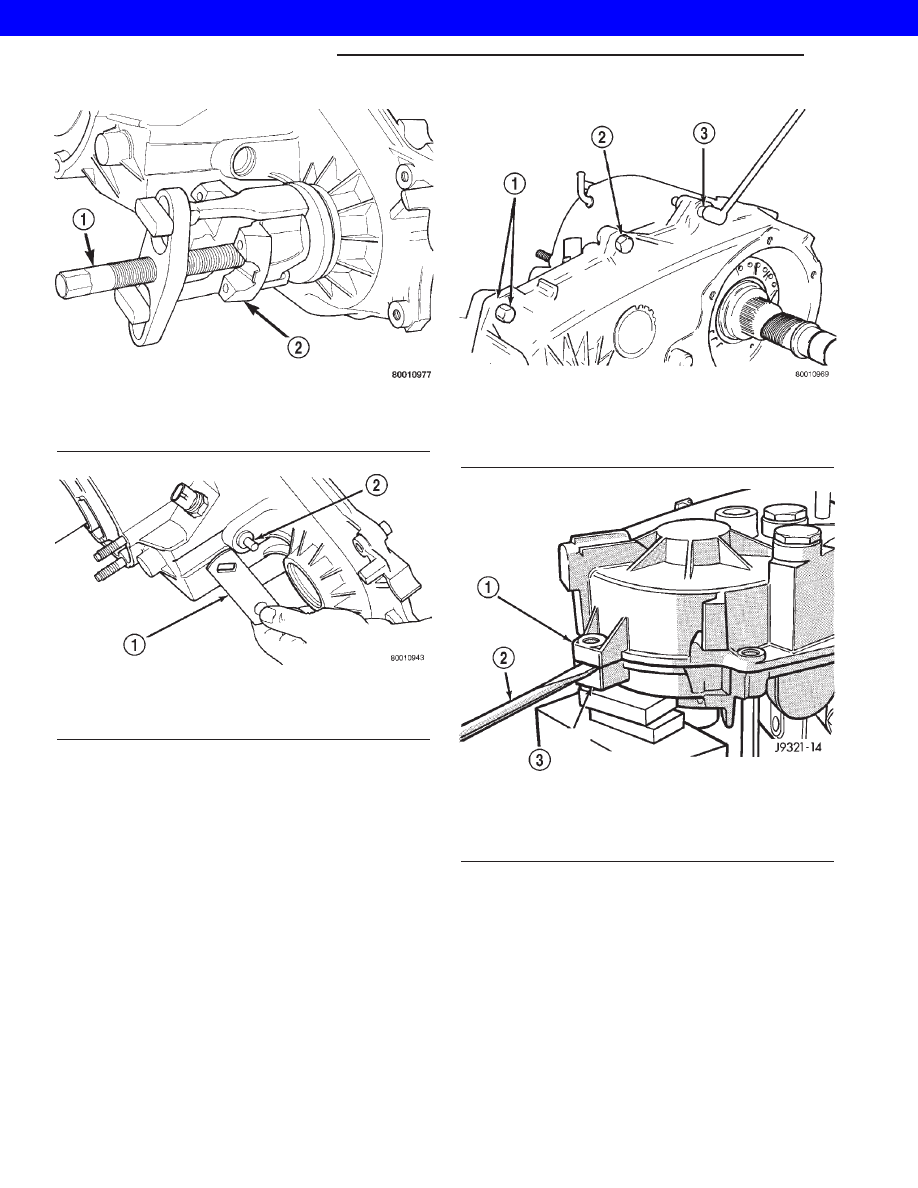

Fig. 8 Yoke Removal

1 - PULLER TOOL
2 - YOKE

Fig. 9 Range Lever Removal

1 - RANGE LEVER
2 - SECTOR SHAFT

Fig. 10 Rear Case Alignment Bolt Locations

1 - DOWEL BOLT AND WASHER (2)
2 - CASE BOLT (5)
3 - SPLINE HEAD BOLT (1)

Fig. 11 Loosening Rear Case

1 - REAR CASE
2 - PRY TOOL (IN CASE SLOT)
3 - FRONT CASE

21s - 44

TRANSFER CASE NV-231

XJ

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE

(7) Pull front output shaft upward and out of front

output shaft bearing (Fig. 14).

(8) Remove front output shaft and chain.

SHIFT FORKS AND MAINSHAFT

(1) Remove detent plug, O-ring, detent spring and

detent plunger (Fig. 15).

(2) Remove mainshaft from mode sleeve and input

gear pilot bearing.

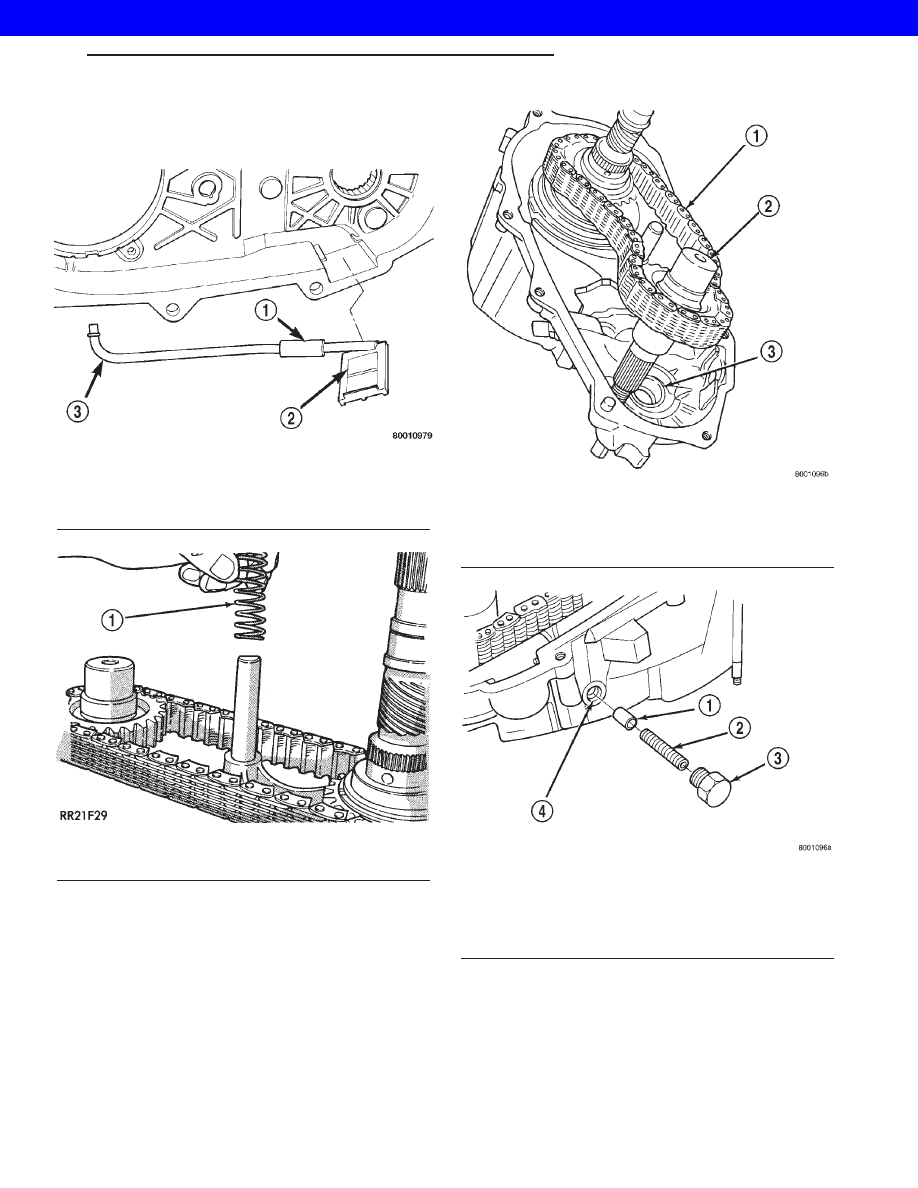

Fig. 12 Oil Pickup Tube Removal

1 - CONNECTING HOSE
2 - PICKUP SCREEN
3 - PICKUP TUBE

Fig. 13 Mode Fork Spring Removal

1 - MODE SPRING

Fig. 14 Remove Front Output Shaft And Chain

1 - DRIVE CHAIN
2 - FRONT OUTPUT SHAFT
3 - SHAFT FRONT BEARING

Fig. 15 Detent Plug, Spring And Plunger Removal

1 - POPPET
2 - SPRING
3 - SCREW
4 - POPPET BORE (IN CASE)

XJ

TRANSFER CASE NV-231

21s - 45

TRANSFER CASE NV-231 (Continued)

2001 JEEP CHEROKEE
