(4) Remove bearing retainer bolts and remove rear

bearing retainer and rear bearing (Fig. 33). If needed
push or tap bearing out of the housing with a ham-
mer.

(5) Examine condition of bearing bore, counter-

shaft rear bearing race and idler shaft notch in rear
housing. Replace housing if race, bore or notch are
worn or damaged.

GEARTRAIN FROM FIXTURE

(1) Remove

reverse

idler

gear

assembly

from

assembly fixture cup.

(2) Remove 1-2 and fifth-reverse forks from syn-

chro sleeves.

(3) Slide countershaft out of fixture tool.
(4) Remove output shaft bearing retainer from

rear surface of fifth gear (retainer will drop onto gear
after bolts are removed).

(5) Lift and remove output shaft and gears off

input shaft.

(6) Lift and remove input shaft, pilot bearing and

fourth gear synchro ring from assembly fixture tool.

OUTPUT SHAFT

NOTE: The synchronizer hubs and sleeves are dif-
ferent and must not be intermixed. Remove each
synchronizer unit as an assembly to avoid intermix-
ing parts. Reference mark or tag each synchro hub
and sleeve for correct assembly.

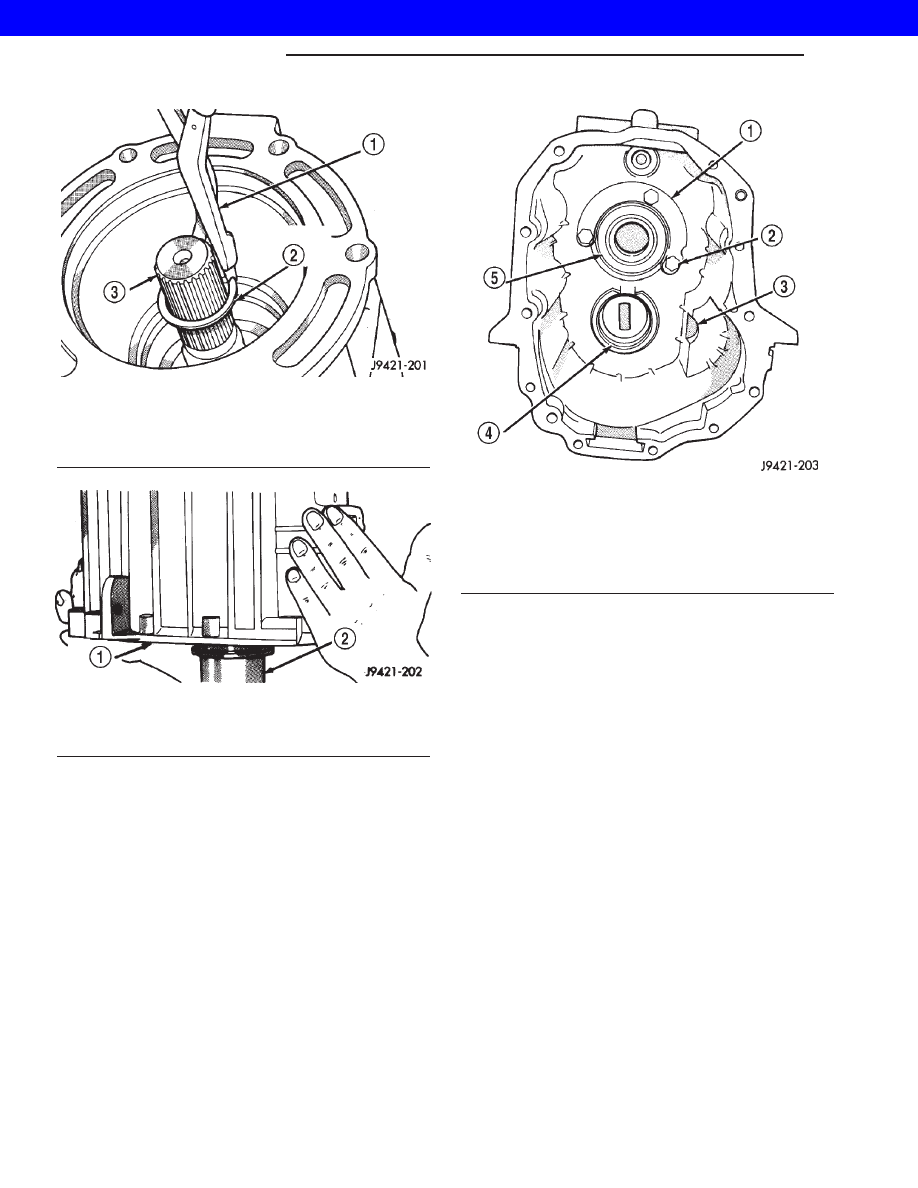

Fig. 31 REAR BEARING SNAP RING - 4WD

1 - HEAVY DUTY SNAP RING PLIERS
2 - REAR BEARING SNAP RING
3 - OUTPUT SHAFT

Fig. 32 REAR ADAPTER HOUSING

1 - REAR ADAPTER HOUSING
2 - OUTPUT SHAFT

Fig. 33 REAR ADAPTER HOUSING COMPONENTS

1 - BEARING RETAINER
2 - RETAINER BOLTS (3)
3 - IDLER SHAFT NOTCH
4 - COUNTERSHAFT REAR BEARING RACE
5 - REAR BEARING

21s - 10

MANUAL NV 3550

XJ

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

(1) Remove snap ring that secures 3-4 synchro hub

on output shaft.

(2) Remove 3-4 synchro assembly, third gear syn-

chro ring and third gear with shop press and Bearing
Splitter 1130. Position splitter between second and
third gears.

(3) Remove third gear needle bearing (Fig. 34).

(4) Remove retaining ring that secures two-piece

thrust washer on shaft (Fig. 35). Use a small pry tool
to remove retaining ring.

(5) Remove two-piece thrust washer (Fig. 36). Note

position of washer locating lugs in shaft notches for
installation reference.

(6) Remove second gear and needle bearing (Fig.

37).

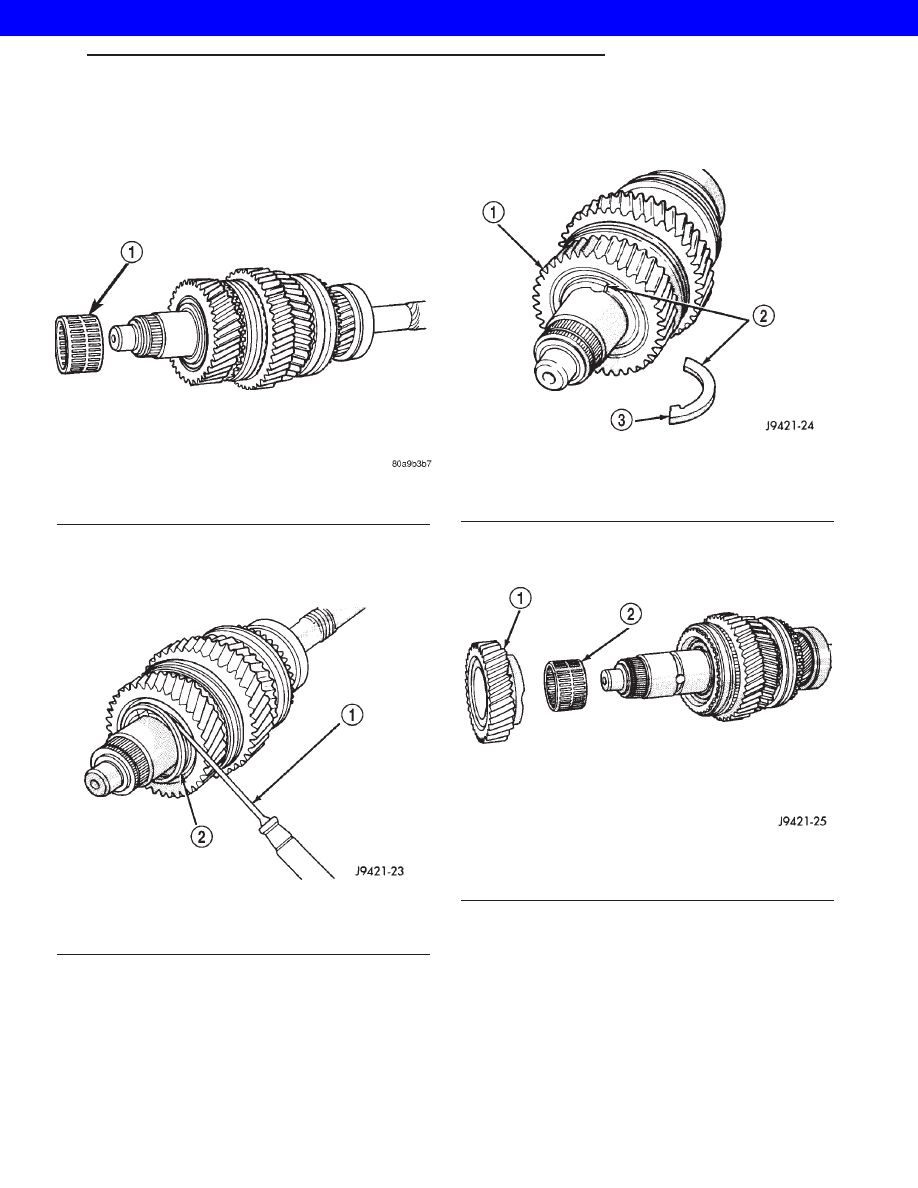

Fig. 34 THIRD GEAR NEEDLE BEARING

1 - THIRD GEAR NEEDLE BEARING

Fig. 35 THRUST WASHER

1 - PRY TOOL
2 - THRUST WASHER RETAINING RING

Fig. 36 TWO-PIECE THRUST WASHER

1 - SECOND GEAR
2 - THRUST WASHER (2–PIECE)
3 - WASHER LOCATING LUG

Fig. 37 SECOND GEAR AND NEEDLE BEARING

1 - SECOND GEAR
2 - SECOND GEAR NEEDLE BEARING

XJ

MANUAL NV 3550

21s - 11

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

(7) Remove second gear synchro ring, synchro fric-

tion cone and synchro cone (Fig. 38).

(8) Remove interm ring.
(9) Remove 1-2 synchro hub snap ring.

(10) Remove 1-2 synchro hub and sleeve and first

gear from output shaft with press and Bearing Split-
ter 1130 (Fig. 39). Position splitter between first and
reverse gears.

(11) Remove first gear needle bearing (Fig. 40).
(12) Remove output shaft bearing snap ring (Fig.

41).

(13) On 2-wheel drive models, remove output shaft

bearing.

(14) Remove fifth gear (Fig. 42).

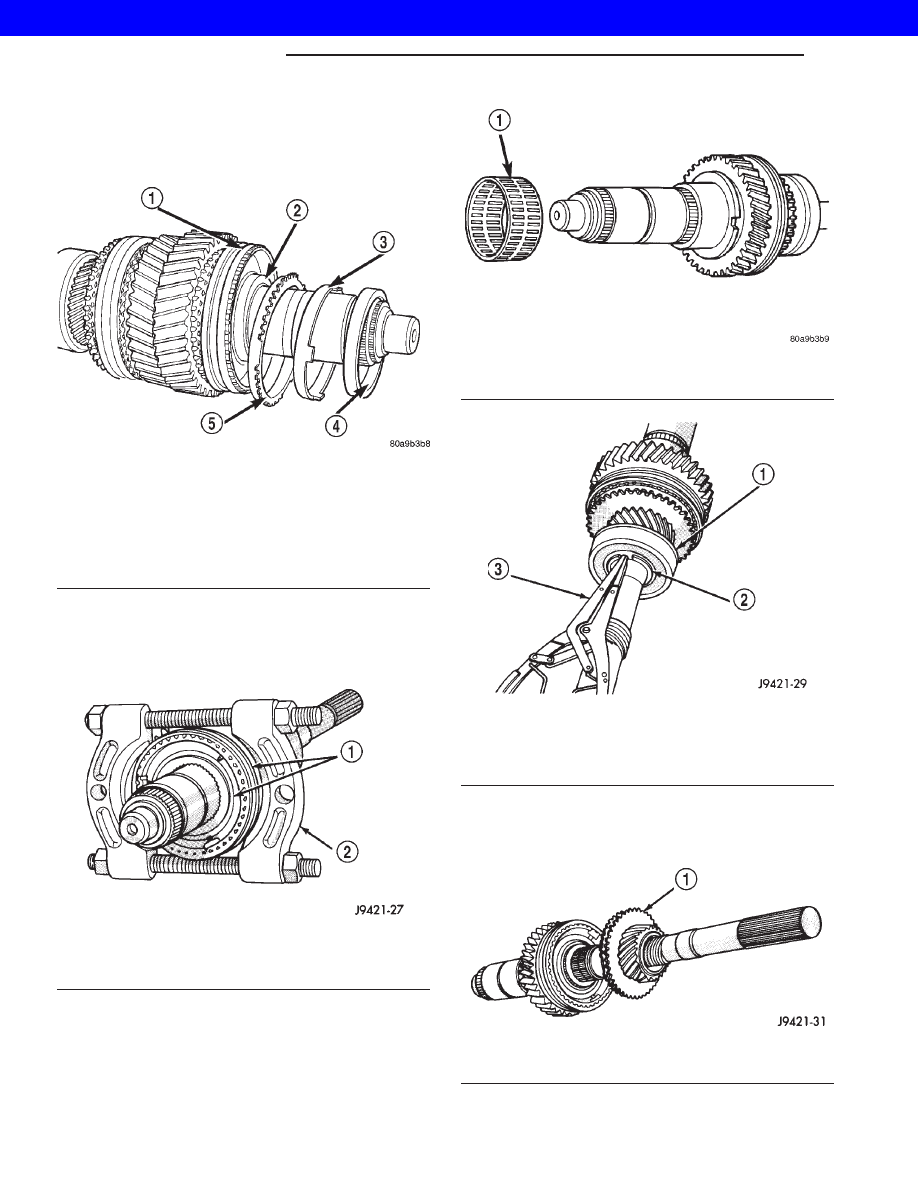

Fig. 38 SECOND GEAR SYNCHRO RING AND

CONES

1 - 1–2 SYNCHRO HUB AND SLEEVE
2 - INTERM RING
3 - SYNCHRO FRICTION CONE
4 - SYNCHRO CONE
5 - SYNCHRO RING

Fig. 39 HUB SLEEVE AND 1-2 SYNCHRO

1 - 1-2 SYNCHRO HUB AND SLEEVE
2 - BEARING SPITTER

Fig. 40 FIRST GEAR NEEDLE BEARING

1 - FIRST GEAR NEEDLE BEARING

Fig. 41 OUTPUT SHAFT BEARING SNAP RING

1 - OUTPUT SHAFT BEARING
2 - BEARING SNAP RING
3 - SNAP RING PLIERS

Fig. 42 FIFTH GEAR

1 - FIFTH GEAR AND SYNCHRO RING

21s - 12

MANUAL NV 3550

XJ

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE

(15) Remove fifth gear needle bearing. Spread

bearing apart just enough to clear shoulder on output
shaft (Fig. 43).

(16) Remove fifth-reverse synchro hub snap ring

(Fig. 44).

(17) Remove fifth-reverse synchro hub and sleeve

with a press (Fig. 45).

(18) Remove reverse gear and needle bearing (Fig.

46).

REVERSE IDLER

(1) Remove idler gear snap rings (Fig. 47).
(2) Remove thrust washer, wave washer, thrust

plate and idler gear from shaft.

(3) Remove idler gear needle bearing from shaft.

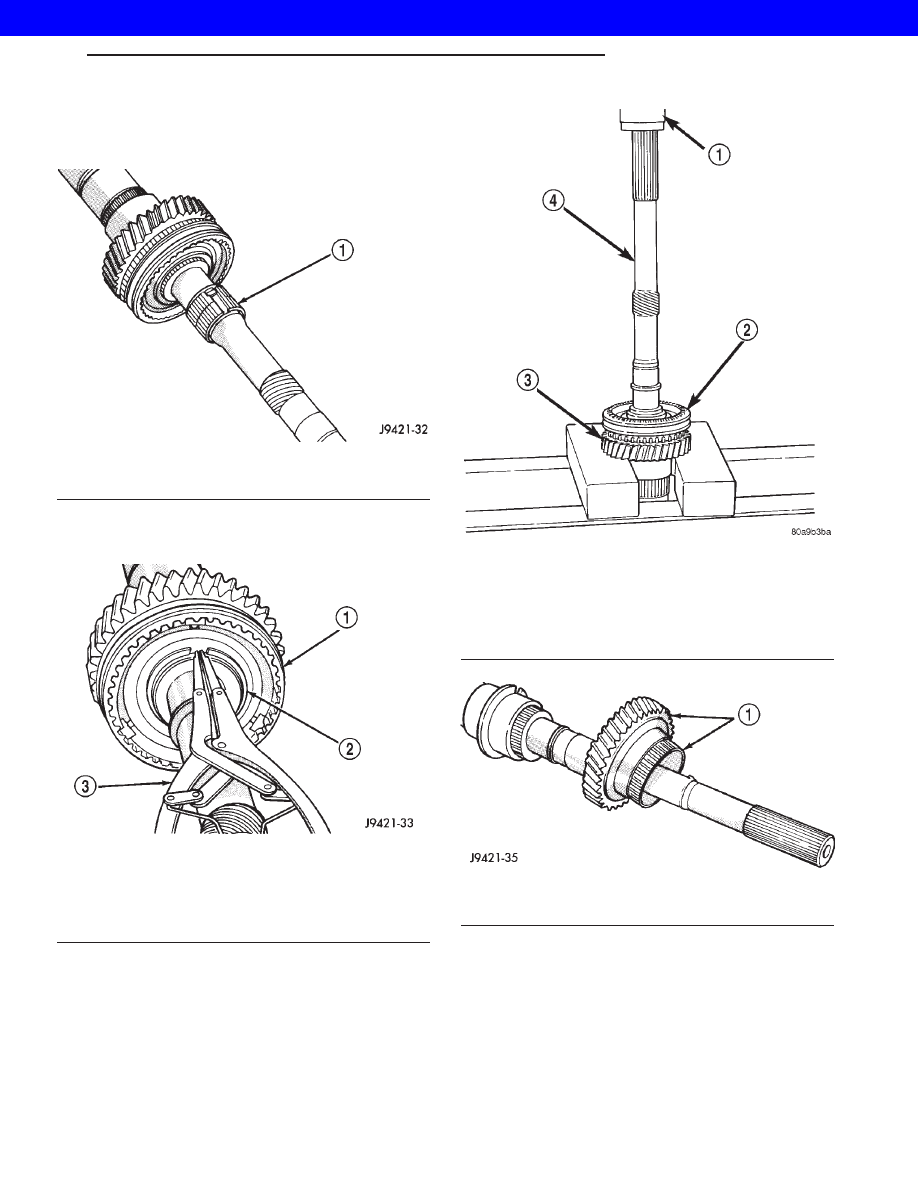

Fig. 43 FIFTH GEAR NEEDLE BEARING

1 - FIFTH GEAR NEEDLE BEARING

Fig. 44 FIFTH-REVERSE SYNCHRO HUB SNAP

RING

1 - FIFTH-REVERSE SYNCHRO HUB AND SLEEVE
2 - SYNCHRO HUB SNAP RING
3 - SNAP RING PLIERS

Fig. 45 FIFTH-REVERSE SYNCHRO HUB AND

SLEEVE

1 - PRESS
2 - FIFTH-REVERSE SYNCHRO HUB AND SLEEVE
3 - REVERSE GEAR
4 - OUTPUT SHAFT

Fig. 46 REVERSE GEAR AND NEEDLE BEARING

1 - REVERSE GEAR AND NEEDLE BEARING

XJ

MANUAL NV 3550

21s - 13

MANUAL NV 3550 (Continued)

2001 JEEP CHEROKEE
