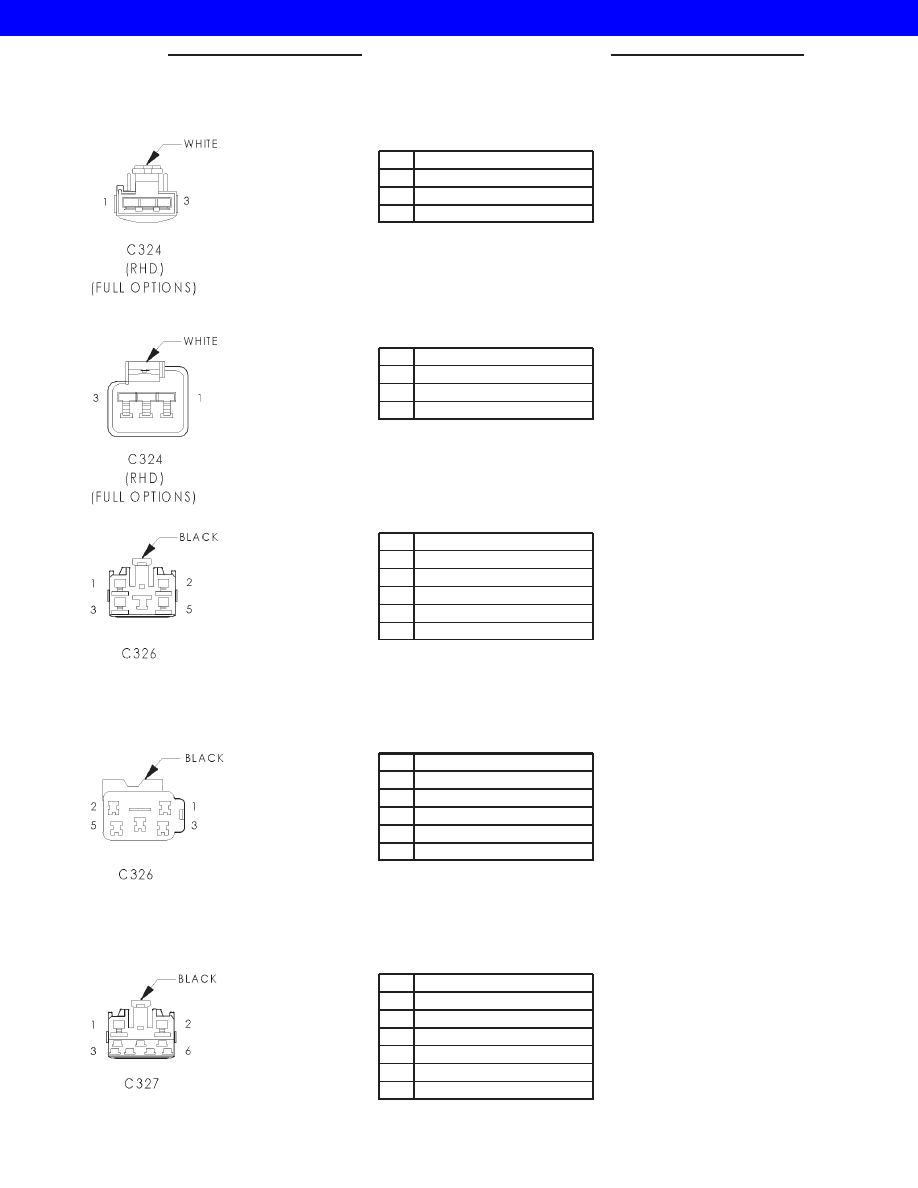

C324 (RHD) (FULL OPTIONS) - WHITE (RIGHT

FRONT DOOR SIDE)

CAV

CIRCUIT

1

F83 18YL/DG

2

X80 18LB/BK

3

X82 18LB/RD

C324 (RHD) (FULL OPTIONS) - WHITE (UNI-

BODY SIDE)

CAV

CIRCUIT

1

F83 18YL/DG

2

X80 18LB/BK (W/ POWER AMPLIFIER)

3

X82 18LB/RD (W/ POWER AMPLIFIER)

C326 - BLACK (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

P33 16OR/BK

2

P34 16PK/BK

3

M4 20GY/BK

4

C15 12BK/WT

5

L50 18WT/TN

C326 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

P33 16OR/BK (FULL OPTIONS)

2

P34 16PK/BK (FULL OPTIONS)

3

M4 20GY/BK

4

C15 12BK/WT

5

L50 20WT/TN

C327 - BLACK (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

G78 20TN/BK

2

L77 18BR/YL

3

V13 18BR/LG

4

V23 18BR/PK

5

V20 18BK/WT

6

-

8Wa - 80 - 50

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

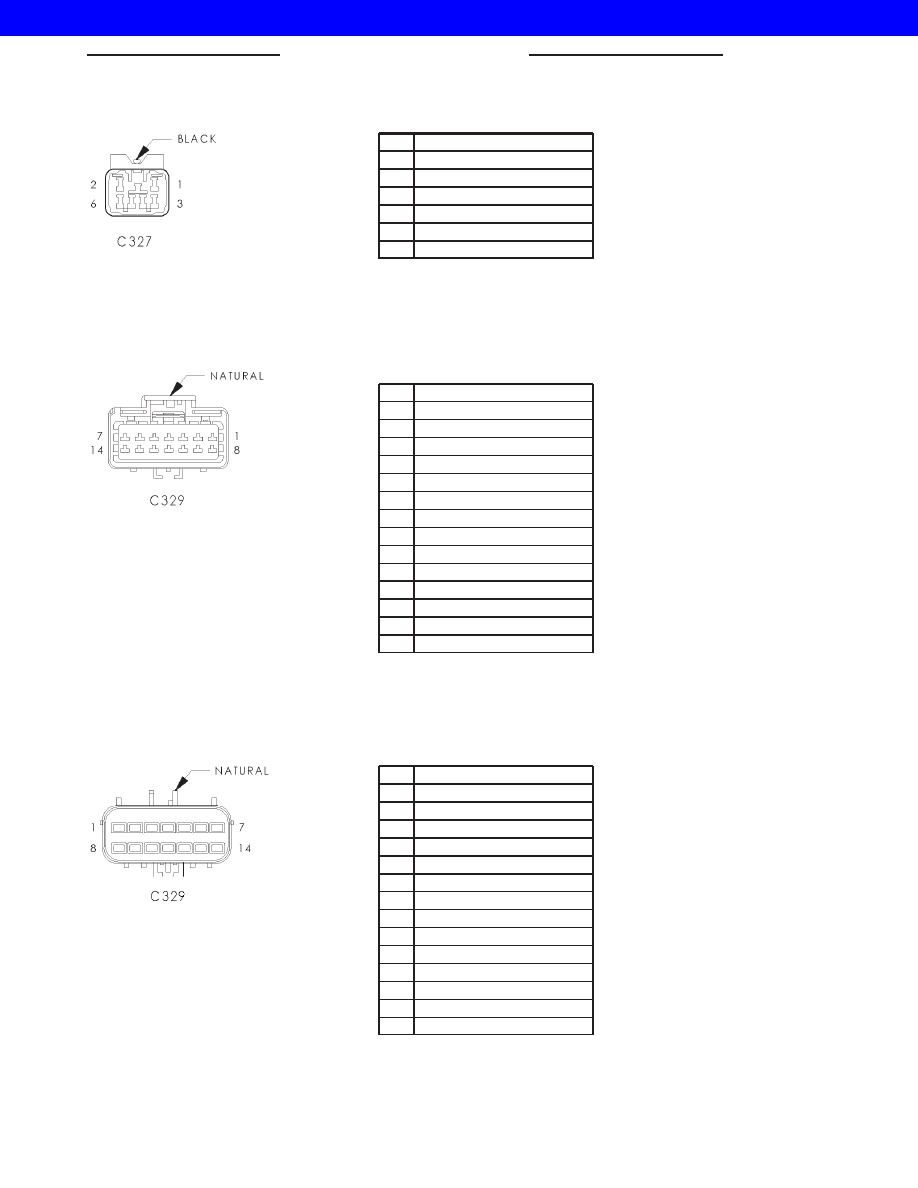

C327 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

G78 20TN/BK

2

L77 18BR/YL

3

V13 18BR

4

V23 18BR/PK

5

V20 18BK/WT

6

-

C329 - NATURAL (POWER AND HEAT SEAT LH

AND RH SIDE)

CAV

CIRCUIT

1

P133 18TN/LG

2

P134 18TN/RD

3

P137 18VT

4

P138 18VT/LG

5

P139 18VT/WT

6

P140 18VT/BK

7

P87 18BK/OR

8

P141 18TN/DB

9

P143 18BK/DG

10

F37 14RD/LB

11

F83 18YL/DG

12

Z1 18BK

13

Z2 18BK/LG

14

-

C329 - NATURAL (HEATED SEAT RH SIDE)

CAV

CIRCUIT

1

P133 18TN/DG

2

P134 18TN/RD

3

P137 18VT

4

P138 18VT/LG

5

P139 18VT/WT

6

P140 18VT/BK

7

P87 18BK/OR

8

P141 18TN/LB

9

P143 18BK/DG

10

F37 14RD/LB

11

F83 18YL/DG

12

Z1 18BK

13

Z2 18BK/LG

14

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 51

2001 JEEP CHEROKEE

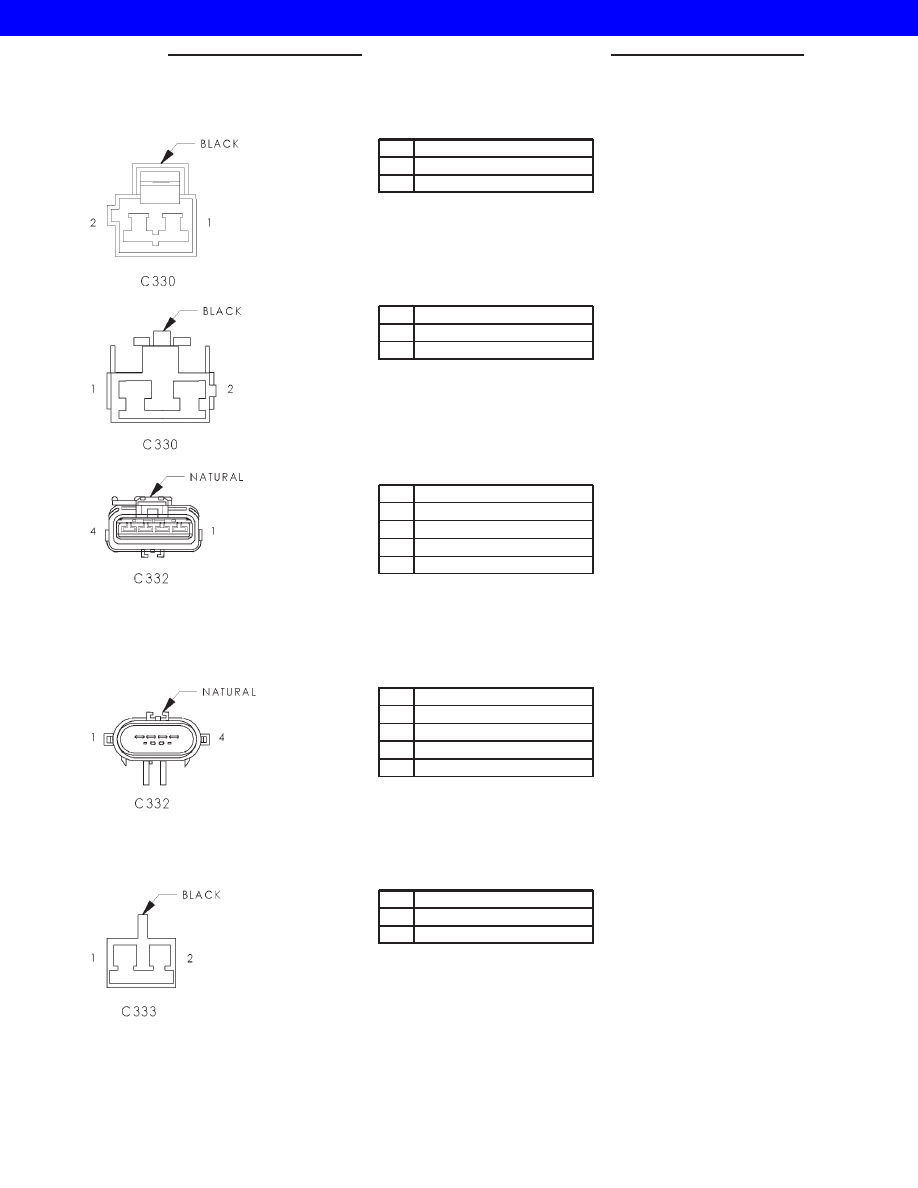

C330 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

L77 18BR/YL

2

Z1 18BK

C330 - BLACK (LICENSE LAMP SIDE)

CAV

CIRCUIT

1

L78 18BK/YL

2

Z1 18BK

C332 - NATURAL (POWER AND HEAT SEAT LH

AND RH SIDE)

CAV

CIRCUIT

1

P141 18TN/DB

2

P143 18BK/DG

3

P87 18BK/OR

4

Z1 18BK

C332 - NATURAL (HEATED SEAT LH SIDE)

CAV

CIRCUIT

1

P141 18TN/LB

2

P143 18BK/DG

3

P87 18BK/OR

4

Z1 18BK

C333 - BLACK (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

Z1 18BK

8Wa - 80 - 52

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

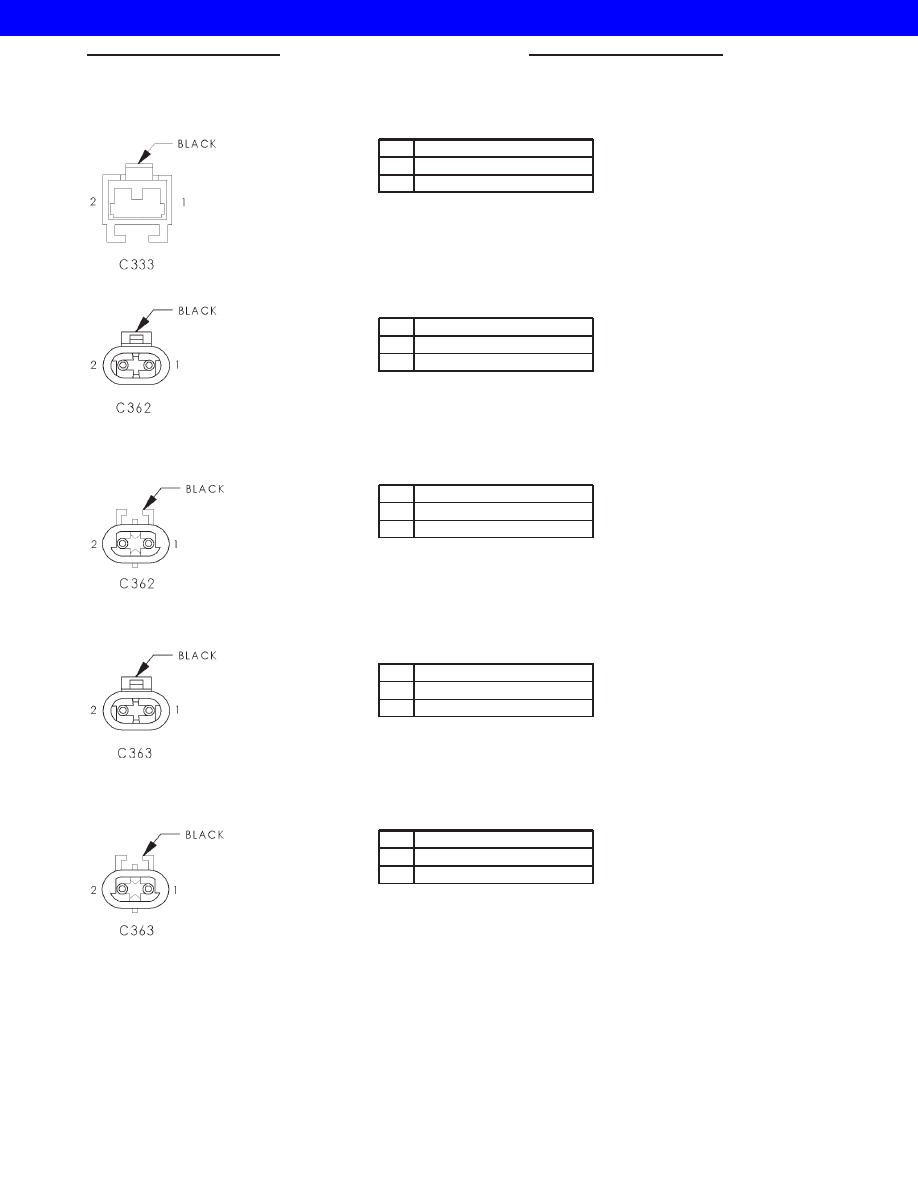

C333- BLACK (CHMSL SIDE)

CAV

CIRCUIT

1

L50 18DG/WT

2

Z1 18BK

C362 - BLACK (POWER AND HEAT SEAT L AND

R POWER SEAT DUAL SIDE)

CAV

CIRCUIT

1

F37 14RD/LB

2

Z1 14BK

C362 - BLACK (LH POWER SEAT SIDE)

CAV

CIRCUIT

1

F37 14RD

2

Z1 14BK

C363 - BLACK (POWER AND HEAT SEAT L AND

R POWER SEAT DUAL SIDE)

CAV

CIRCUIT

1

F37 14RD/LB

2

Z1 14BK

C363 - BLACK (RH POWER SEAT SIDE)

CAV

CIRCUIT

1

F37 14RD

2

Z1 14BK
