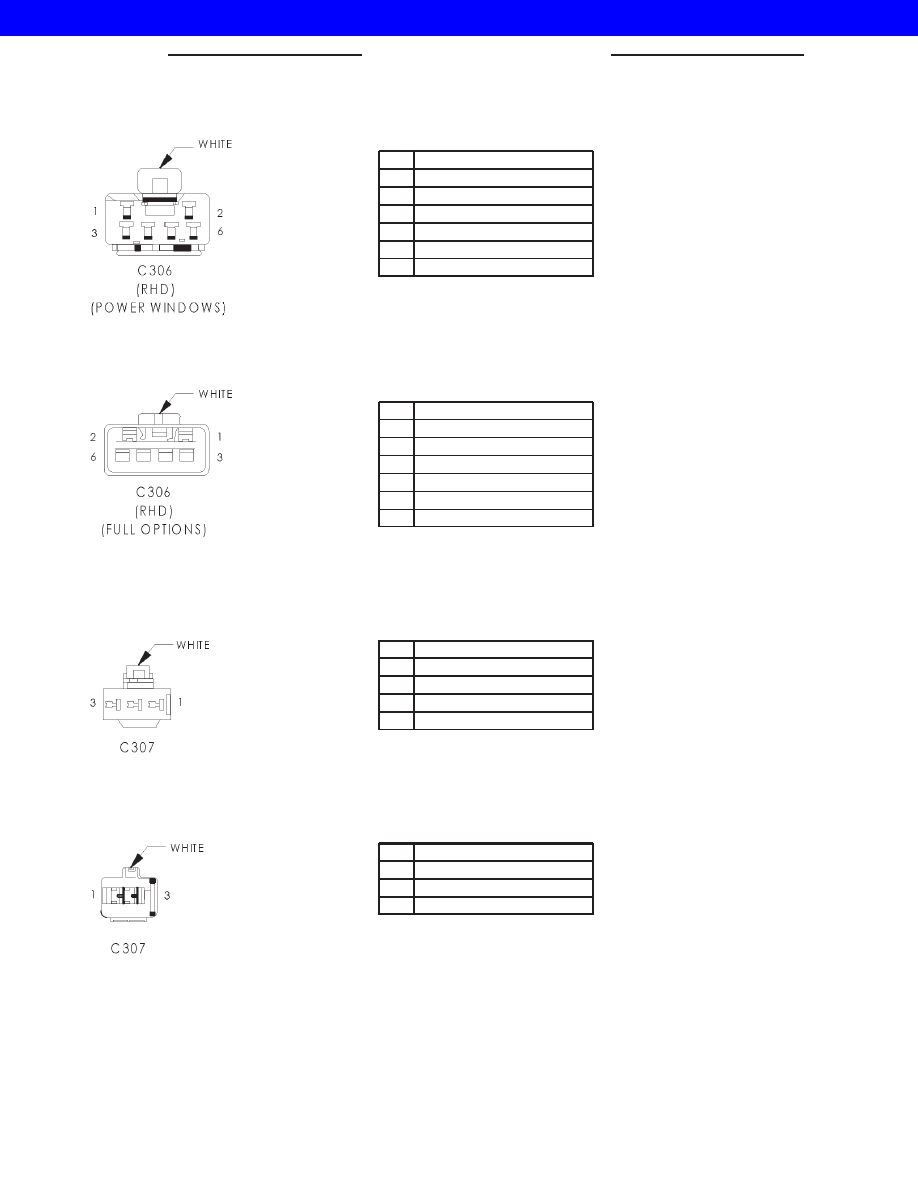

C306 (RHD) (POWER WINDOWS) - WHITE

(LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

F35 16RD

2

G26 20LB

3

Q16 14BR/WT

4

Q26 14VT/WT

5

-

6

-

C306 (RHD) (FULL OPTIONS) - WHITE (UNI-

BODY SIDE)

CAV

CIRCUIT

1

F35 16RD

2

G26 20LB

3

Q16 14BR/WT

4

Q26 14VT/WT

5

-

6

-

C307 - WHITE (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

F81 14TN (FULL OPTIONS)

2

Q1 14YL

3

Z1 12BK (FULL OPTIONS)

3

Z1 16BK (POWER MIRRORS)

C307 - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

1

F81 14TN (FULL OPTIONS)

2

Q1 14YL (FULL OPTIONS)

3

Z1 12BK

8Wa - 80 - 42

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

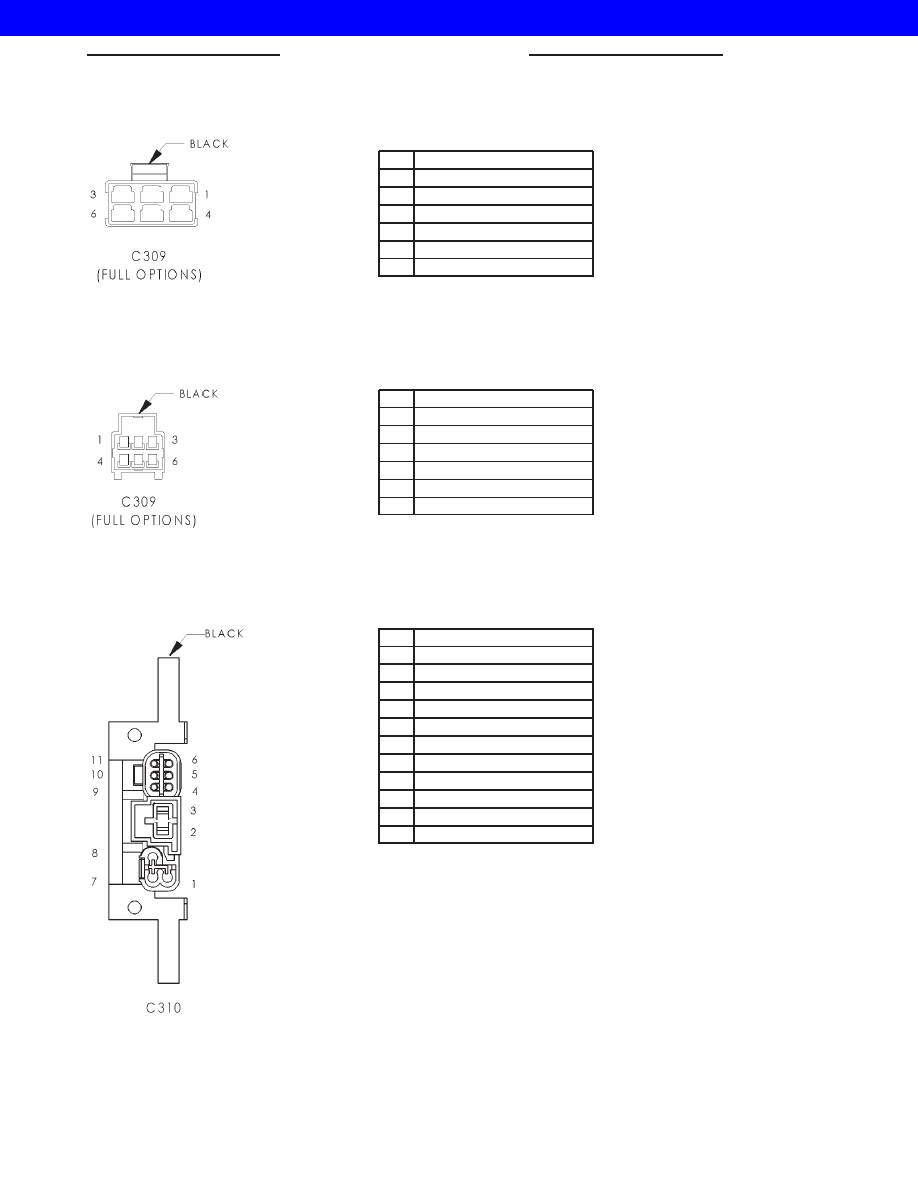

C309 (FULL OPTIONS) - BLACK (UNIBODY

SIDE)

CAV

CIRCUIT

1

Q17 14DB/WT

2

Q27 14RD/BK

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

C309 (FULL OPTIONS) - BLACK 6 WAY

CAV

CIRCUIT

1

Q17 14DB/WT

2

Q27 14RD/BK

3

Q1 14YL

4

P33 16OR/BK

5

P34 16PK/BK

6

-

C310 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

V20 18BK/WT

2

Z1 12BK

3

C15 12BK/WT

4

P33 16OR/BK

5

P34 16PK/BK

6

G78 20TN/BK

7

V23 18BR/PK

8

V13 18BR/LG

9

Z1 14BK

10

M4 20VT/YL

11

L77 18BR/YL

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 43

2001 JEEP CHEROKEE

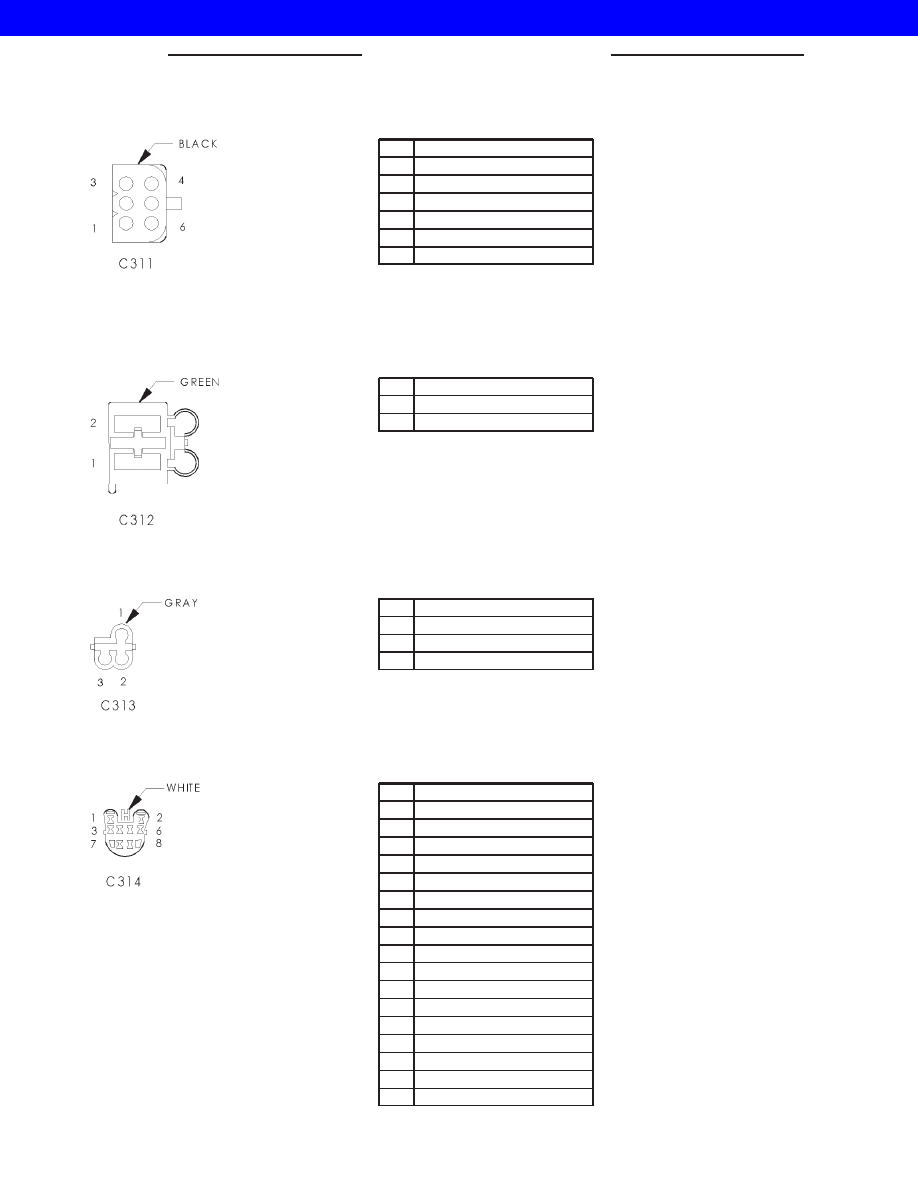

C311 - BLACK (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

P33 16OR/BK

2

P34 16PK/BK

3

G78 20TN/BK

4

L77 18BR/YL

5

M4 20GY/BK

6

Z1 14BK

C312 - GREEN (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

Z1 12BK

2

C15 12BK/WT

C313 - GRAY (BODY TO LIFTGATE SIDE)

CAV

CIRCUIT

1

V13 18BR/LG

2

V23 18BR/PK

3

V20 18BK/WT

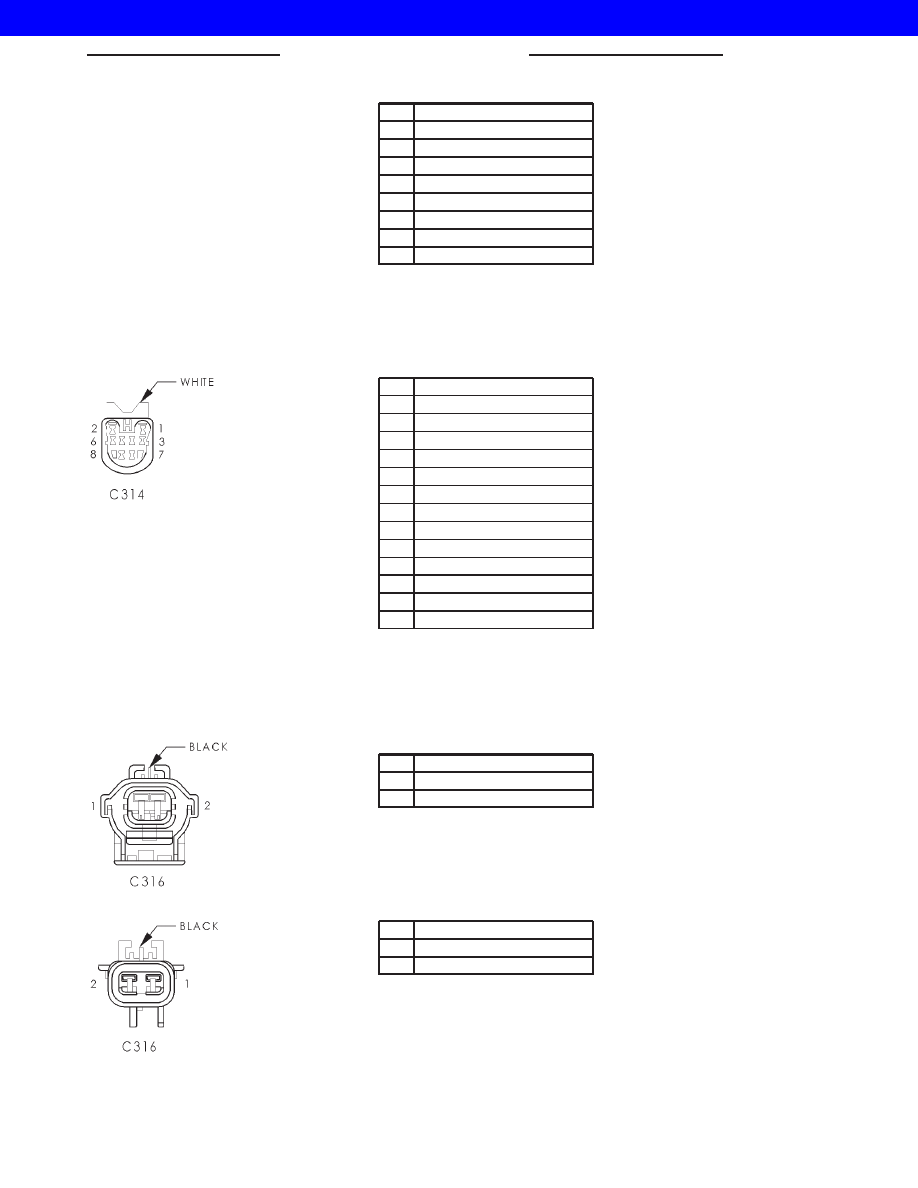

C314 - WHITE

CAV

CIRCUIT

1

X92 16TN/BK (6 SPEAKER)

1

X52 18DB/WT (4 SPEAKER)

2

X94 16TN/RD (6 SPEAKER)

2

X58 18DB/OR (4 SPEAKER)

3

X91 16BR/DB (6 SPEAKER)

3

X51 18BR/YL (4 SPEAKER)

4

X93 16BR/YL (6 SPEAKER)

4

X57 18BR/LB (4 SPEAKER)

5

M1 20PK

6

M2 20YL

7

M4 20GY/BK

8

-

1

X92 18TN/BK (6 SPEAKER)

1

X52 18DB/WT (4 SPEAKER)

2

X94 18TN/RD (6 SPEAKER)

2

X58 18DB/OR (4 SPEAKER)

3

X91 18WT/BK (6 SPEAKER)

8Wa - 80 - 44

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C314 - WHITE

CAV

CIRCUIT

3

X51 18BR/YL (4 SPEAKER)

4

X93 18WT/RD (6 SPEAKER)

4

X57 18BR/LB (4 SPEAKER)

5

M1 18PK (RHD)

5

M1 20PK (LHD)

6

M2 20YL

7

M4 20GY/BK

8

-

C314 - WHITE (UNIBODY SIDE)

CAV

CIRCUIT

1

X92 18TN/BK (6 SPEAKER)

1

X52 18DB/WT (4 SPEAKER)

2

X94 18TN/RD (6 SPEAKER)

2

X58 18DB/OR (4 SPEAKER)

3

X91 18WT/BK (6 SPEAKER)

3

X51 18BR/YL (4 SPEAKER)

4

X93 18WT/RD (6 SPEAKER)

4

X57 18BR/LB (4 SPEAKER)

5

M1 18PK (RHD)

5

M1 20PK (LHD)

6

M2 20YL

7

M4 20GY/BK

8

-

C316 - BLACK (POWER HEAT SEAT LH AND RH

AND POWER SEAT DUAL SIDE)

CAV

CIRCUIT

1

F83 18YL/DG (HEATED SEATS)

2

F37 14RD/LB

C316 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

F83 18YL/DG

2

F37 14RD/LB

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 45

2001 JEEP CHEROKEE
