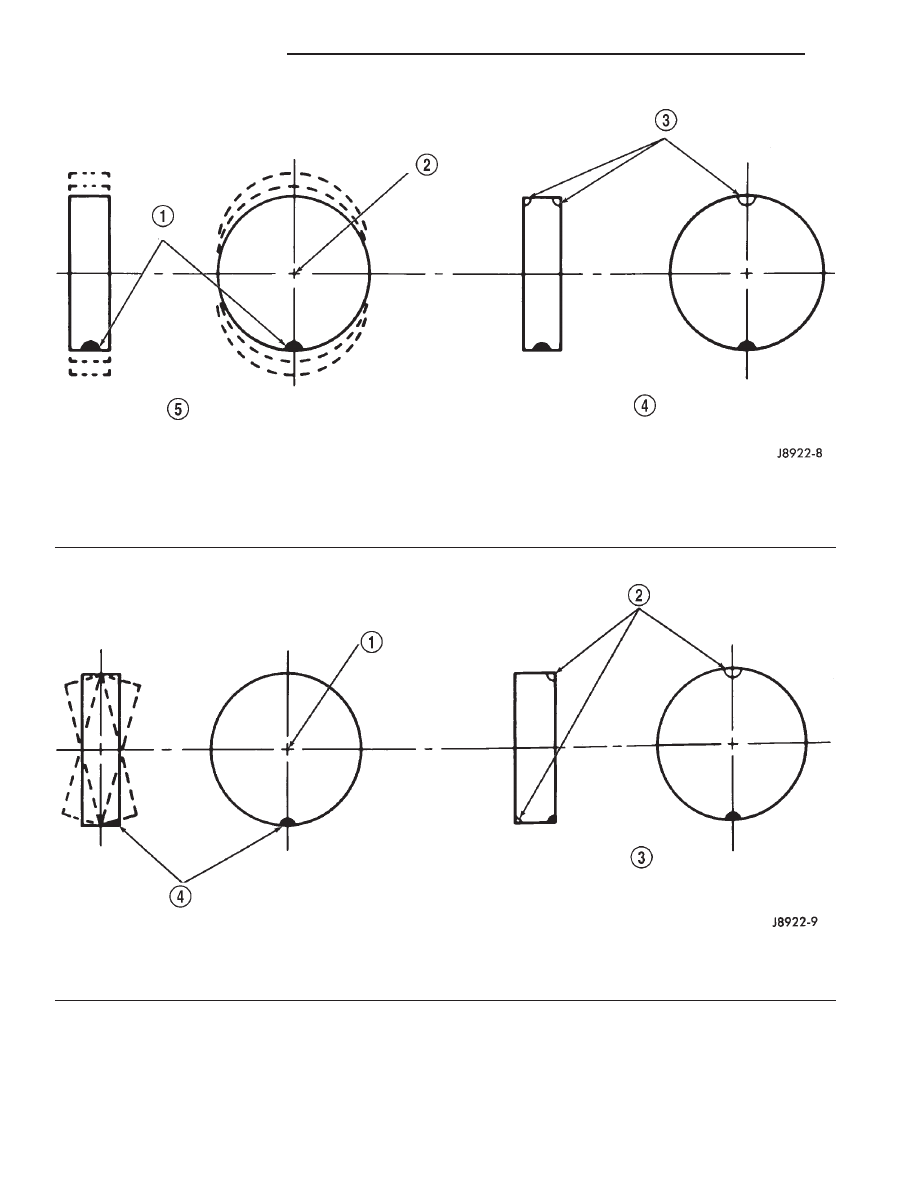

Fig. 6 Static Unbalance & Balance

1 – HEAVY SPOT
2 – CENTER LINE OF SPINDLE
3 – ADD BALANCE WEIGHTS HERE

4 – CORRECTIVE WEIGHT LOCATION
5 – TIRE OR WHEEL TRAMP, OR WHEEL HOP

Fig. 7 Dynamic Unbalance & Balance

1 – CENTER LINE OF SPINDLE
2 – ADD BALANCE WEIGHTS HERE

3 – CORRECTIVE WEIGHT LOCATION
4 – HEAVY SPOT WHEEL SHIMMY AND VIBRATION

22 - 10

TIRES AND WHEELS

XJ

SERVICE PROCEDURES (Continued)

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

Lug Nut

1/2 X 20 with 60° Cone . . . . . . . . . . 115-150 N·m

(85-115 ft. lbs.)

XJ

TIRES AND WHEELS

22 - 11

BODY

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION . . . . . . . . . . . . . . 1
SAFETY PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . 3
PAINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

STATIONARY GLASS. . . . . . . . . . . . . . . . . . . . . . . . 6
SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
BODY COMPONENT SERVICE . . . . . . . . . . . . . . . 21

DESCRIPTION AND OPERATION

TABLE OF CONTENTS

page

DESCRIPTION AND OPERATION

BODY COMPONENTS . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

BODY COMPONENTS

PAINT

DESCRIPTION

The original equipment finish is a multi-step pro-

cess that involves cleaning, electrodeposition (e-coat),
base coat, and clear coat steps. Additionally, selected
areas of the vehicle may be coated with an anti-chip
finish.

OPERATION

On most vehicles a two-stage paint application

(base coat/clear coat) is used. Color that is applied to
primer is called base coat. The clear coat protects the
base coat from ultraviolet light and provides a dura-
ble high-gloss finish.

STATIONARY GLASS

DESCRIPTION

Windshields and selected stationary glass are

structural members of the vehicle. The windshield
glass is bonded to the windshield frame with ure-
thane adhesive.

OPERATION

Windshields are made of two pieces of glass with a

plastic inner layer. Windshields and other stationary
glass protect the occupants from the effects of the

elements. Windshields are also used to retain some
airbags in position during deployment. Urethane
bonded glass is difficult to salvage during removal.
The urethane bonding is difficult to cut or clean from
any surface. Before removing the glass, check the
availability of replacement components.

SEATS

DESCRIPTION

Seat modules are made up of a seat frame, seat

cushion, seat back cushion, a covering material, and
the electrical components used for power operation, if
equipped. Some seat systems also contain seat belt
components and supplemental restraint systems.

OPERATION

Seat assemblies transport the occupants in comfort

and safety. Seat assemblies also help position occu-
pants correctly in the event of airbag deployment.
Seat cushions, coverings, and electrical components
are serviceable. Refer to the appropriate group in
this manual.

EXTERIOR COMPONENTS

DESCRIPTION

Exterior sheet metal components make up the

exterior of the vehicle. Some exterior metal systems
are welded assemblies, such as doors and hoods.
Some exterior trim items are made of composite.

XJ

BODY

23 - 1
